uart串口收发器设计VHDL代码Quartus仿真

名称：uart串口收发器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

uart串口收发器设计
1、输入的8位并行数据使用UART协议串行输出
2、可以接收UART协议信号，并将其并行输出（8位）
3、波特率为9600bit/s
4、带有奇偶校验位（奇校验或者偶检验）

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

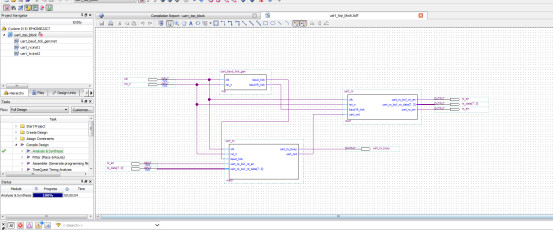

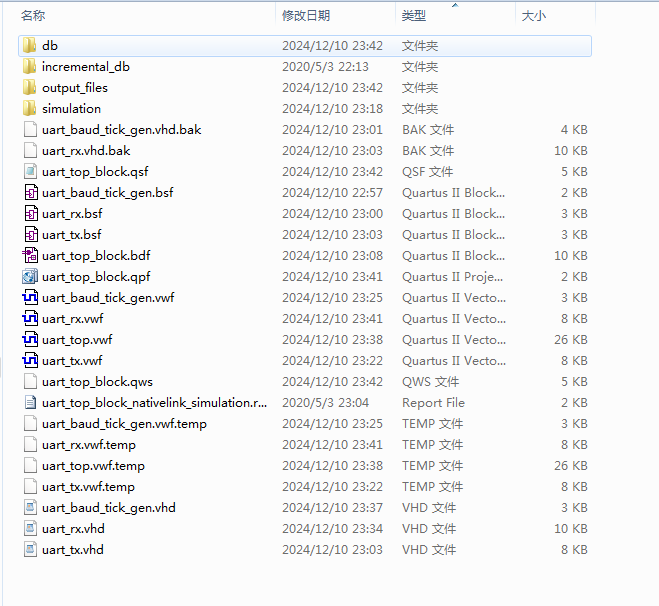

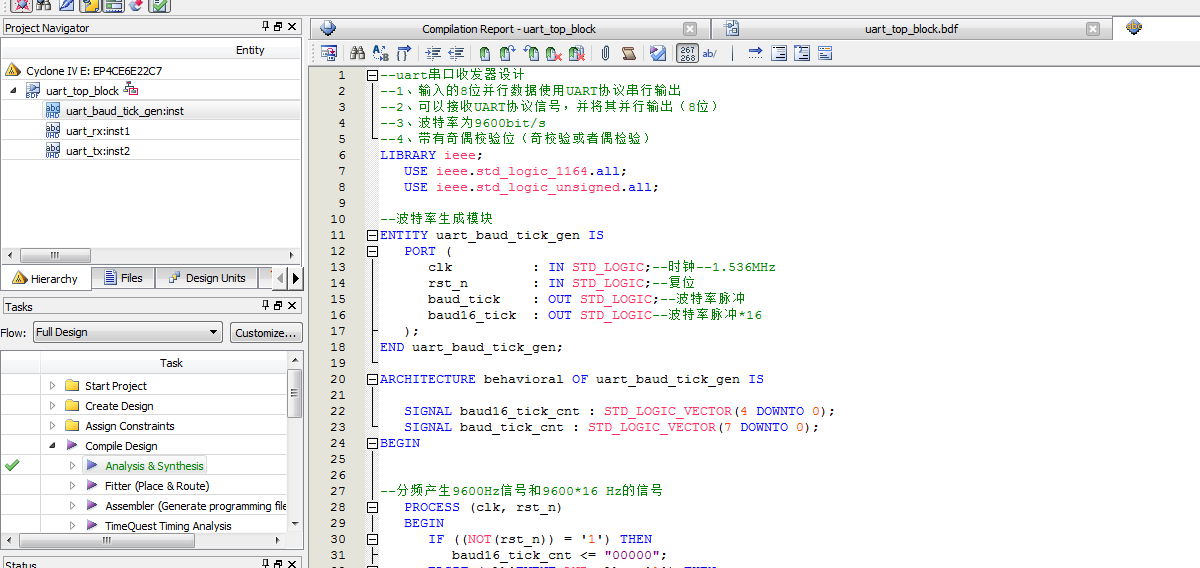

1.工程文件

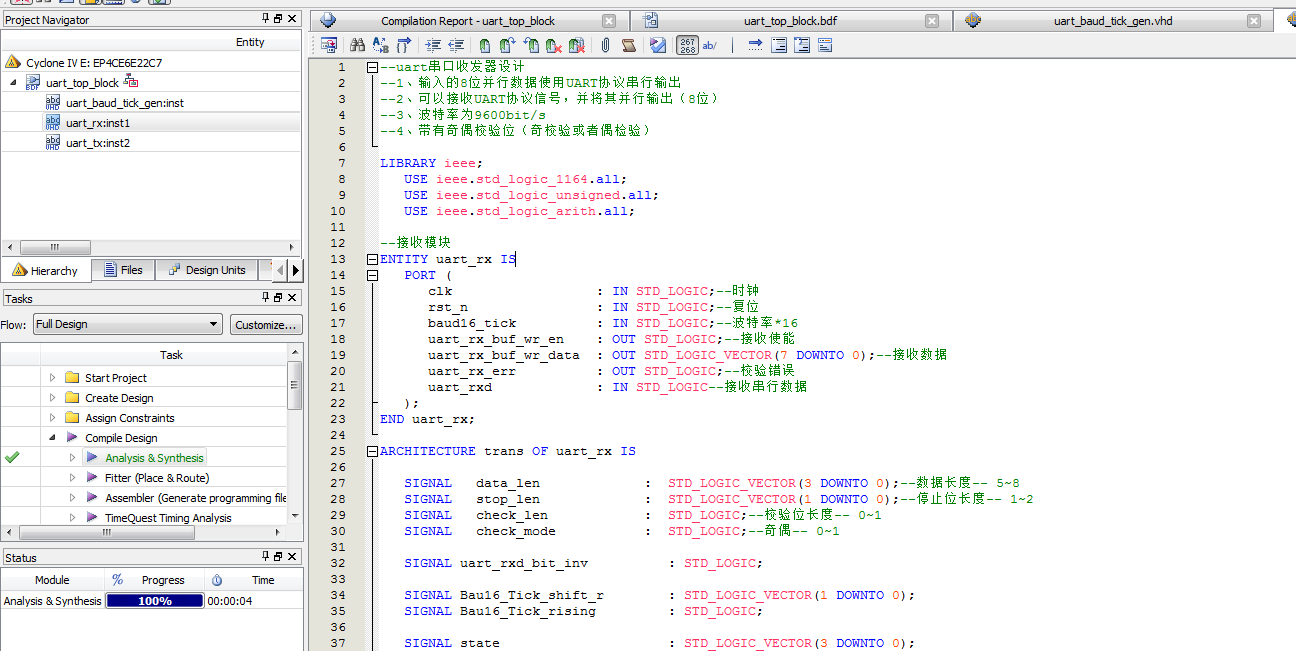

2.程序文件

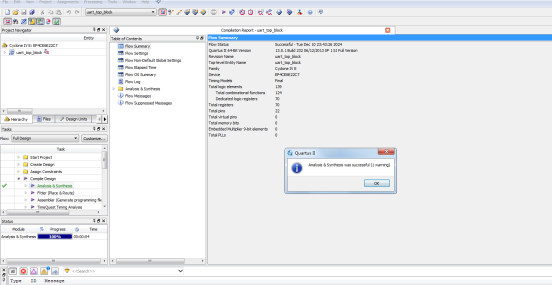

3.程序编译

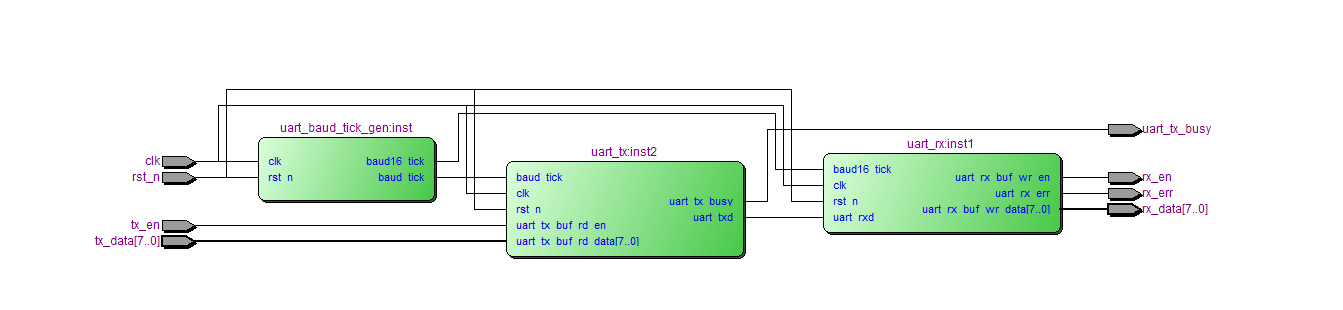

4.RTL图

5.仿真图

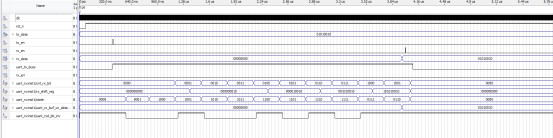

整体仿真图

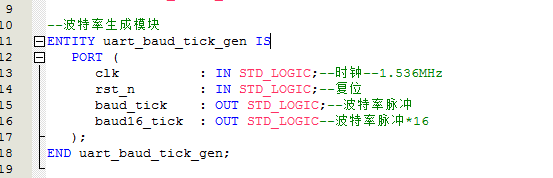

波特率模块

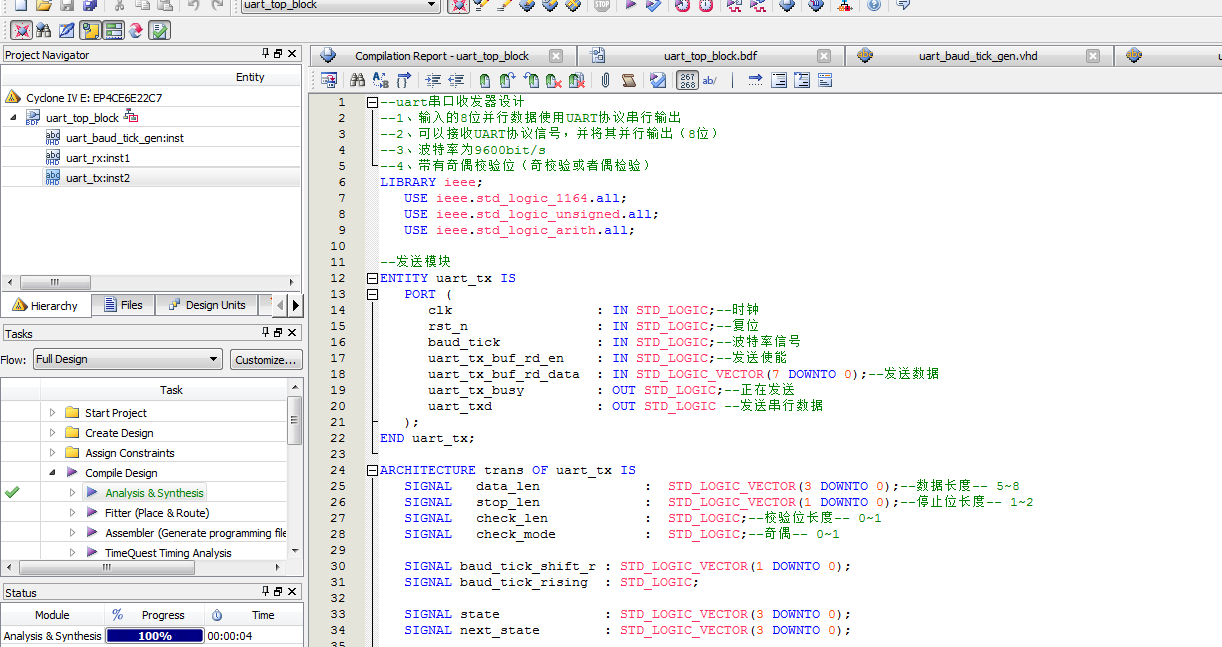

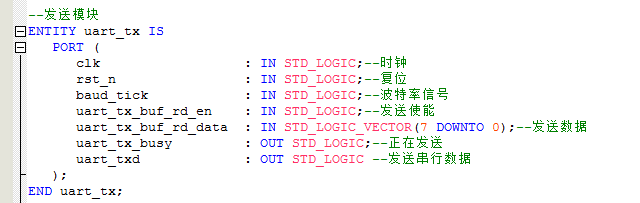

发送模块

接收模块

部分代码展示:

--uart串口收发器设计
--1、输入的8位并行数据使用UART协议串行输出
--2、可以接收UART协议信号，并将其并行输出（8位）
--3、波特率为9600bit/s
--4、带有奇偶校验位（奇校验或者偶检验）
LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
   USE ieee.std_logic_arith.all;

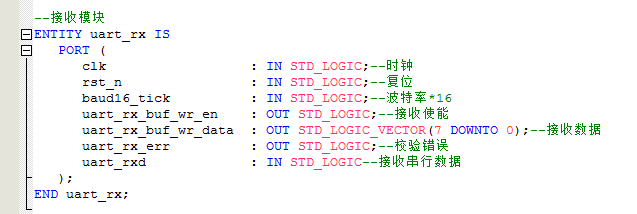

--接收模块
ENTITY uart_rx IS
   PORT (
      clk                  : IN STD_LOGIC;--时钟
      rst_n                : IN STD_LOGIC;--复位
      baud16_tick          : IN STD_LOGIC;--波特率*16
      uart_rx_buf_wr_en    : OUT STD_LOGIC;--接收使能
      uart_rx_buf_wr_data  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--接收数据
      uart_rx_err          : OUT STD_LOGIC;--校验错误
      uart_rxd             : IN STD_LOGIC--接收串行数据
   );
END uart_rx;
ARCHITECTURE trans OF uart_rx IS

   SIGNAL   data_len             :  STD_LOGIC_VECTOR(3 DOWNTO 0);--数据长度-- 5~8
   SIGNAL   stop_len             :  STD_LOGIC_VECTOR(1 DOWNTO 0);--停止位长度-- 1~2
   SIGNAL   check_len            :  STD_LOGIC;--校验位长度-- 0~1
   SIGNAL   check_mode           :  STD_LOGIC;--奇偶-- 0~1

   SIGNAL uart_rxd_bit_inv          : STD_LOGIC;

   SIGNAL Bau16_Tick_shift_r        : STD_LOGIC_VECTOR(1 DOWNTO 0);
   SIGNAL Bau16_Tick_rising         : STD_LOGIC;

   SIGNAL state                     : STD_LOGIC_VECTOR(3 DOWNTO 0);
   SIGNAL next_state                : STD_LOGIC_VECTOR(3 DOWNTO 0);
   SIGNAL cnt_baud16_tick           : STD_LOGIC_VECTOR(3 DOWNTO 0);
   SIGNAL cnt_rx_bit                : STD_LOGIC_VECTOR(3 DOWNTO 0);

   SIGNAL rx_shift_reg              : STD_LOGIC_VECTOR(8 DOWNTO 0);

   SIGNAL rx_check_sum              : STD_LOGIC;
   SIGNAL local_check_sum           : STD_LOGIC;
   SIGNAL uart_rx_buf_wr_data_buf : STD_LOGIC_VECTOR(7 DOWNTO 0);
BEGIN
   data_len<="1000";--8位数据位
stop_len<="01";--1位停止位
check_len<='1';--1位校验位
check_mode<='0';--奇校验
   -- Drive referenced outputs
   uart_rx_buf_wr_data <= uart_rx_buf_wr_data_buf;--输出接收数据

   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         uart_rxd_bit_inv <= uart_rxd;--同步到时钟下
      END IF;
   END PROCESS;

   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         Bau16_Tick_shift_r <= (Bau16_Tick_shift_r(0) & baud16_tick);
      END IF;
   END PROCESS;
