骑行码数表设计VHDL代码Quartus仿真

名称：骑行码数表设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

骑行码数表设计

设计一个骑行码速表，其功能要求如下：

1、速度和距离：码速表可以实时显示骑行速度和行驶距离，帮助骑行者了解自己的骑行表现。

2、时间管理：记录骑行时间，帮助骑行者制定和调整训练计划。

其余功能根据自己调研情况自由发挥。

提示:

1、使用频率为10Hz的时钟信号(频率太高耗电量高)，做一个时钟，用于时间管理。

2、设置按钮，用于显示切换，时钟设置、数据清零、轮毂尺寸设置等，一个供系统“复位”用。

3、显示使用OLED显示屏。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

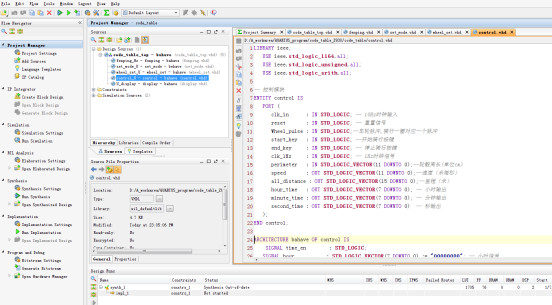

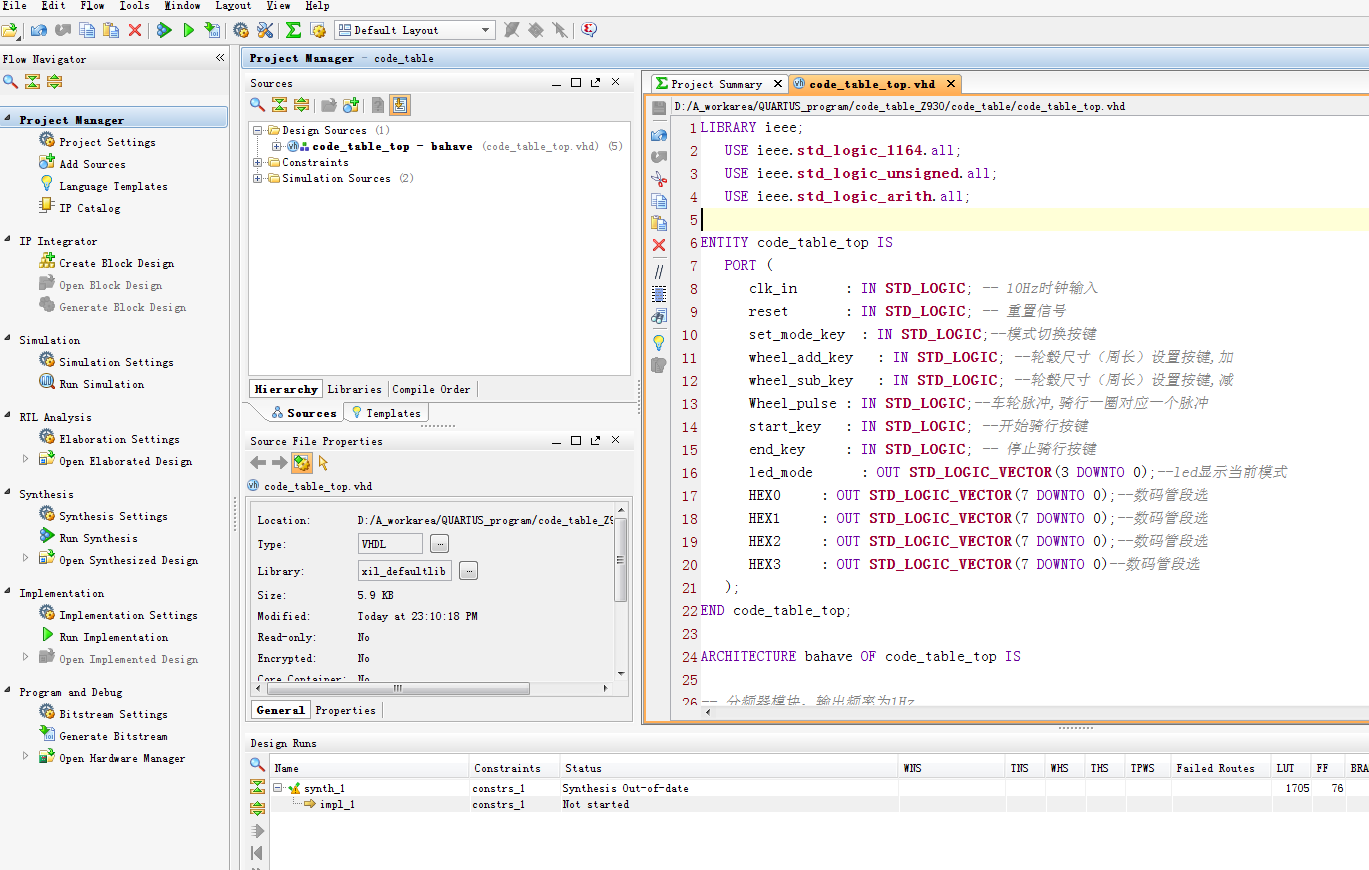

1、工程文件

2、程序文件

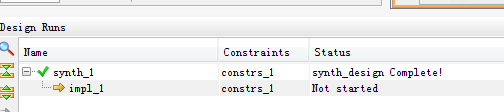

3、程序编译

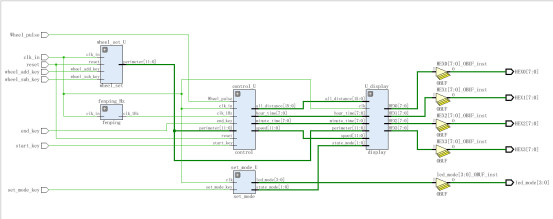

4、RTL图

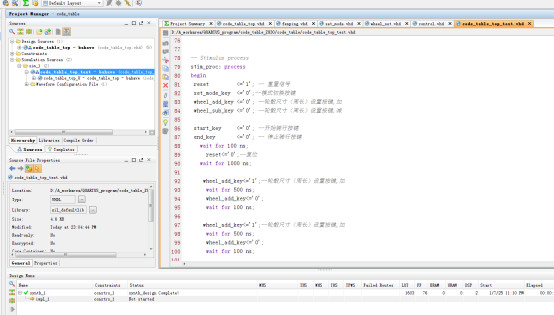

5、Testbench

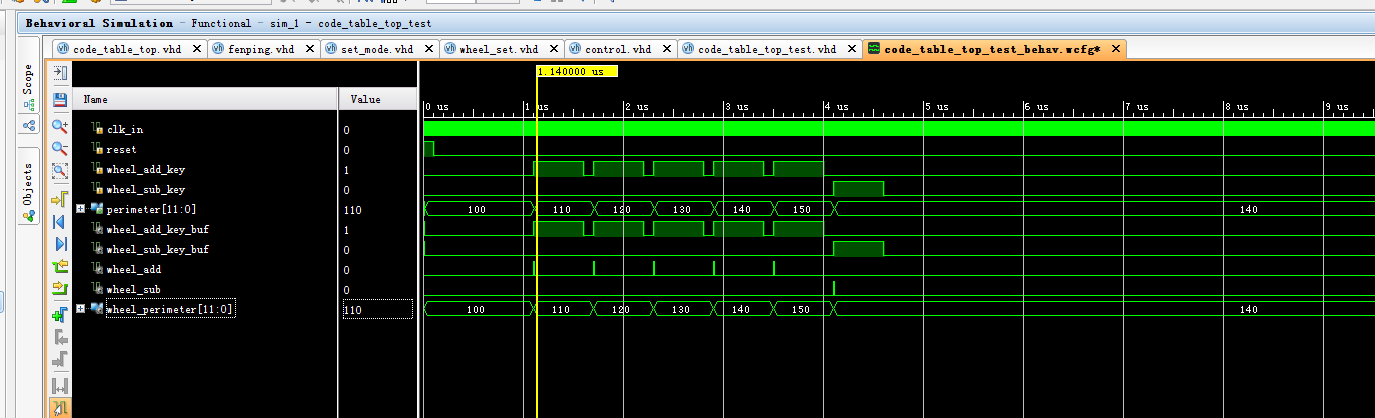

6、仿真图

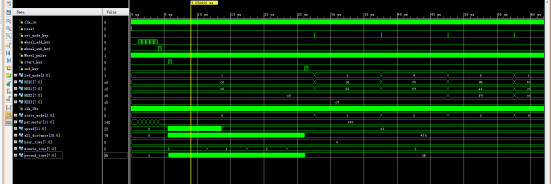

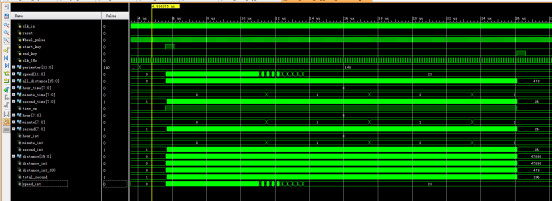

整体仿真图

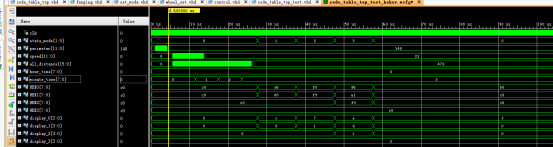

上图可以看出，总共骑行3分26秒，骑行距离478米。计算的骑行速度为2.3米每秒

分频器模块

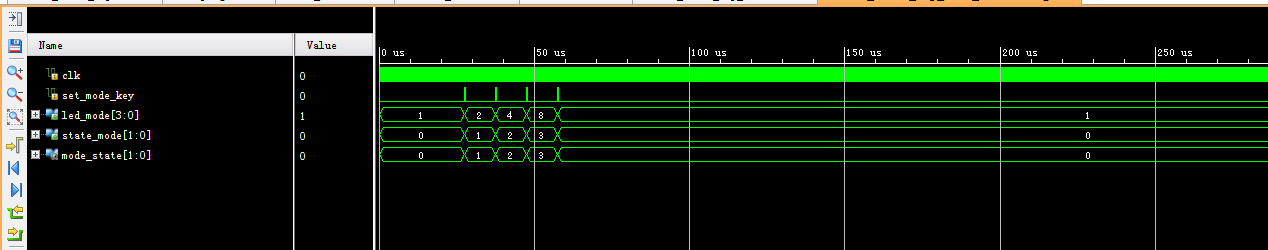

模式设置模块

轮毂尺寸设置模块

控制模块

显示模块

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
   USE ieee.std_logic_arith.all;
-- 控制模块
ENTITY control IS
   PORT (
      clk_in      : IN STD_LOGIC; -- 10Hz时钟输入
      reset       : IN STD_LOGIC; -- 重置信号
  Wheel_pulse : IN STD_LOGIC;--车轮脉冲,骑行一圈对应一个脉冲
      start_key   : IN STD_LOGIC; --开始骑行按键
      end_key     : IN STD_LOGIC; -- 停止骑行按键
      clk_1Hz     : IN STD_LOGIC; -- 1Hz时钟信号
  perimeter   : IN STD_LOGIC_VECTOR(11 DOWNTO 0);--轮毂周长(单位cm)
  speed       : OUT STD_LOGIC_VECTOR(11 DOWNTO 0);--速度（米每秒）
  all_distance : OUT STD_LOGIC_VECTOR(15 DOWNTO 0);--里程（米）
      hour_time   : OUT STD_LOGIC_VECTOR(7 DOWNTO 0); -- 小时输出
      minute_time : OUT STD_LOGIC_VECTOR(7 DOWNTO 0); -- 分钟输出
      second_time : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)  -- 秒输出
   );
END control;
ARCHITECTURE bahave OF control IS
SIGNAL time_en        : STD_LOGIC;
   SIGNAL hour           : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000"; -- 小时信号
   SIGNAL minute         : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000"; -- 分钟信号
   SIGNAL second         : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000001"; -- 秒信号

   SIGNAL hour_int           : integer; -- 小时信号
   SIGNAL minute_int         : integer; -- 分钟信号
   SIGNAL second_int         : integer; -- 秒信号

   SIGNAL distance   :  STD_LOGIC_VECTOR(15 DOWNTO 0);--路程
   SIGNAL distance_int   :  integer;--路程
   SIGNAL distance_int_100   :  integer;--路程(米)
   SIGNAL total_second    : integer := 0;
   SIGNAL speed_int :  integer;--速度

BEGIN
--控制计时使能信号
   PROCESS (clk_in)
   BEGIN
      IF (clk_in'EVENT AND clk_in = '1') THEN -- 检测到时钟上升沿
         IF (reset = '1') THEN
            time_en <= '0'; -- 计时使能
         ELSIF(start_key = '1')THEN
time_en <= '1'; -- 开始计时使能
ELSIF(end_key = '1')THEN
time_en <= '0'; -- 停止计时使能
END IF;
END IF;
   END PROCESS;
