基于FPGA的彩灯流水灯控制器设计Verilog代码VIVADO仿真

名称：基于FPGA的彩灯流水灯控制器设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：八个LED彩灯L0到L7，显示方式为全亮，然后奇数灭，然后偶数灭，然后从L0到L7依次亮，循环进行，时间间隔0.5s，1s可调

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

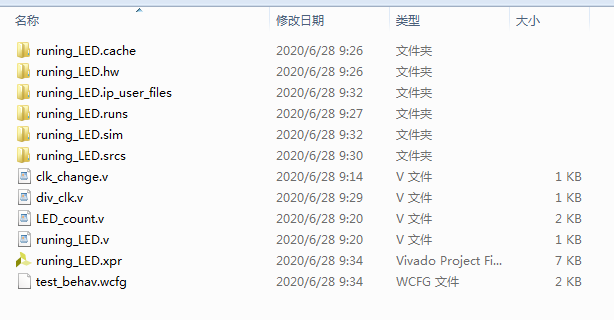

1. 工程文件

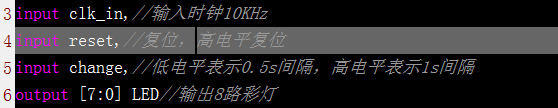

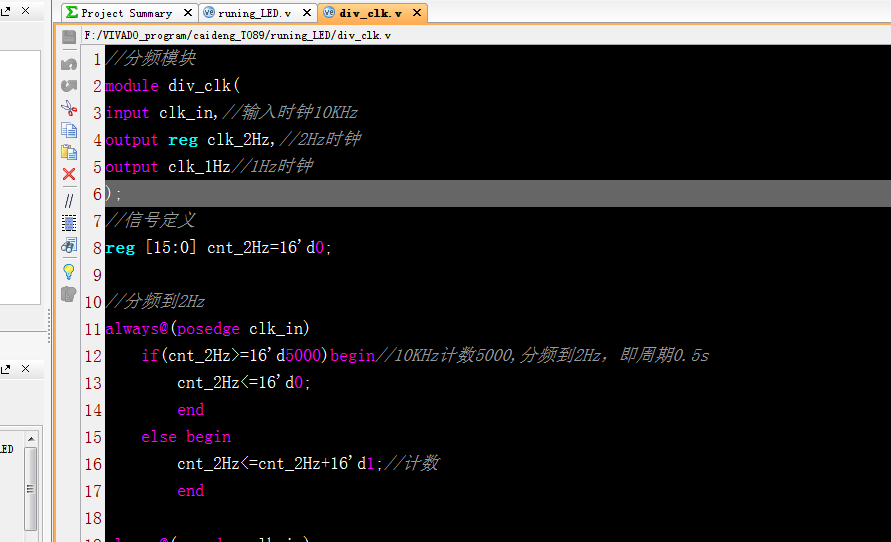

2. 程序文件

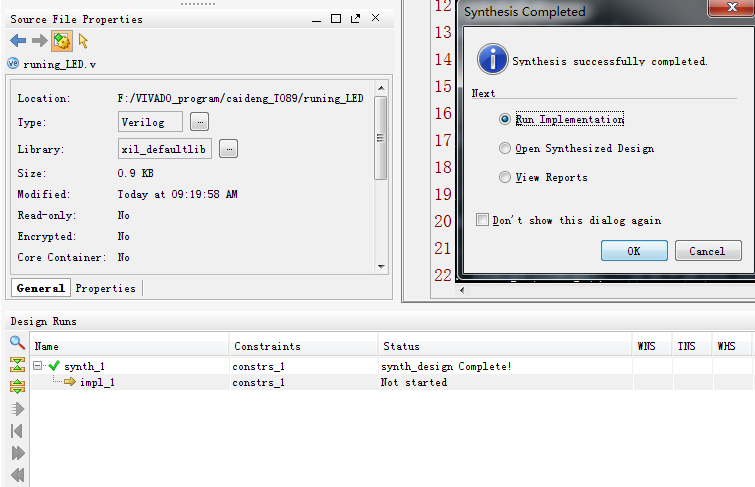

3. 程序编译

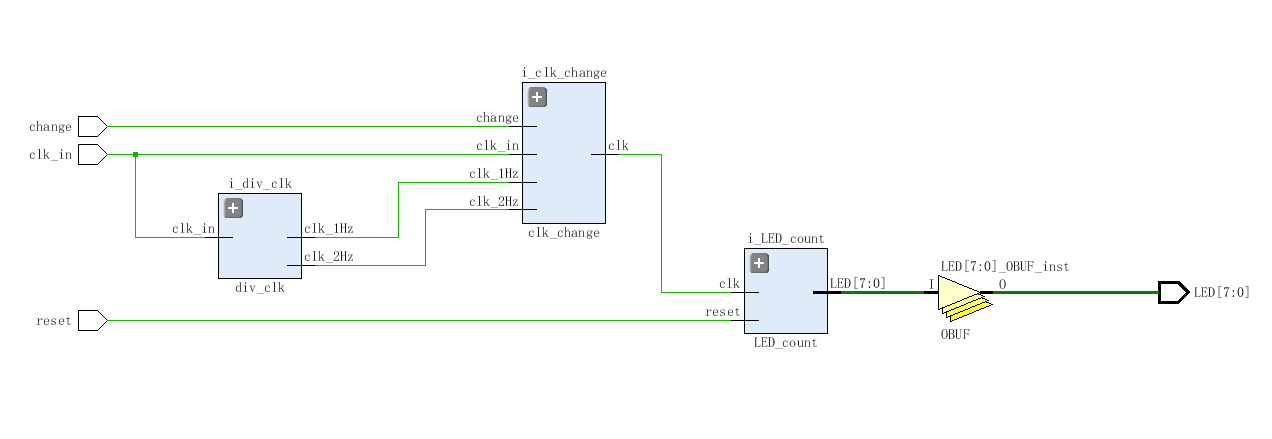

4. RTL图

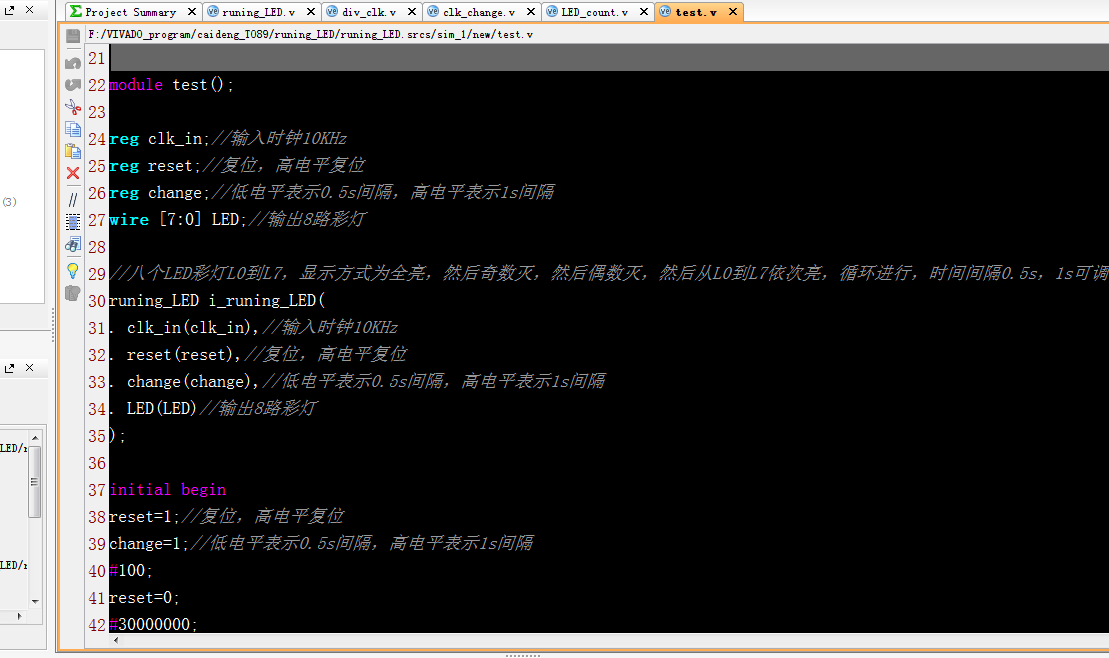

5. Testbench

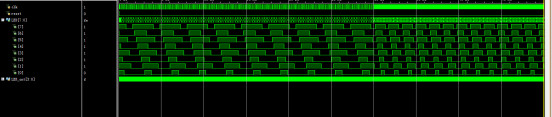

6. 仿真图

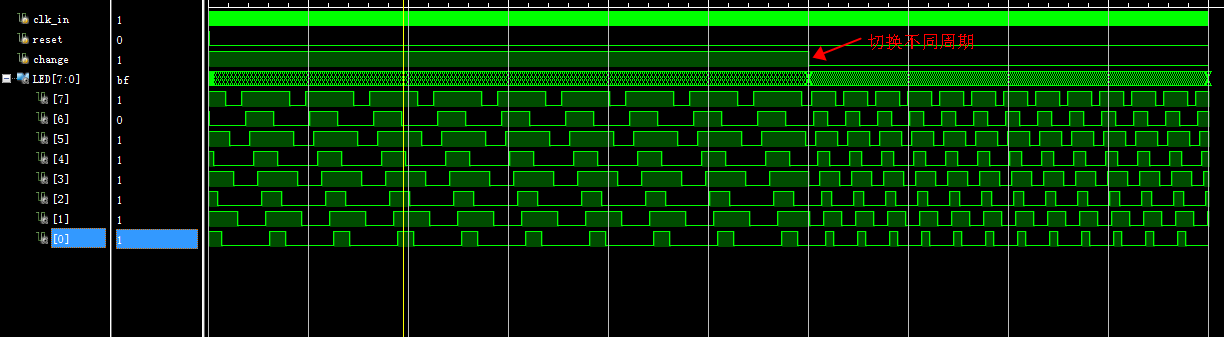

整体仿真

分频模块

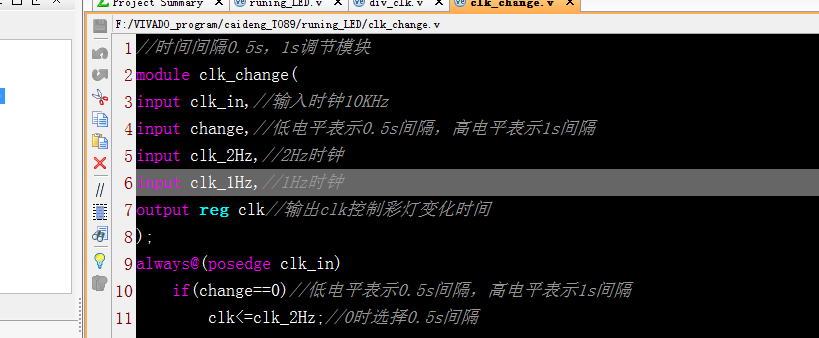

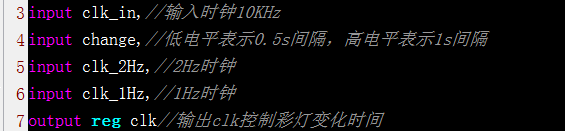

时间间隔0.5s，1s调节模块

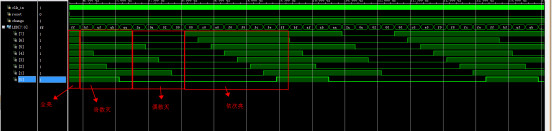

彩灯控制模块

部分代码展示:

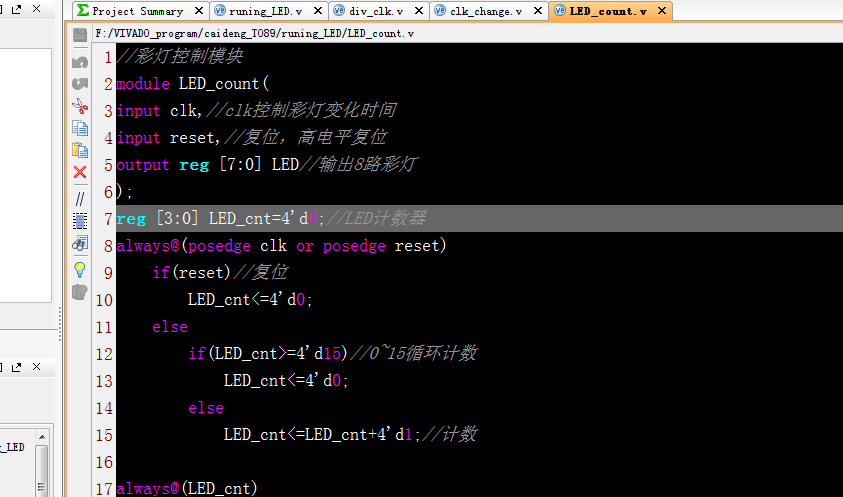

//彩灯控制模块
module LED_count(
inp
ut clk,//clk控制彩灯变化时间
input reset,//复位，高电平复位
output reg [7:0] LED//输出8路彩灯
);
reg [3:0] LED_cnt=4'd0;//LED计数器
always@(posedge clk or posedge reset)
if(reset)//复位
LED_cnt<=4'd0;
else
if(LED_cnt>=4'd15)//0~15循环计数
LED_cnt<=4'd0;
else
LED_cnt<=LED_cnt+4'd1;//计数
always@(LED_cnt)
case(LED_cnt)////0~15循环计数，根据计数控制LED
4'd0: LED<=8'b11111111;//全亮
4'd1: LED<=8'b10111111;//奇数灯依次灭
4'd2: LED<=8'b10101111;//奇数灯依次灭
4'd3: LED<=8'b10101011;//奇数灯依次灭
4'd4: LED<=8'b10101010;//奇数灯依次灭
4'd5: LED<=8'b00101010;//偶数灯依次灭
4'd6: LED<=8'b00001010;//偶数灯依次灭
4'd7: LED<=8'b00000010;//偶数灯依次灭
4'd8: LED<=8'b00000000;//全灭
4'd9: LED<=8'b10000000;//依次亮
4'd10:LED<=8'b11000000;//依次亮
4'd11:LED<=8'b11100000;//依次亮
4'd12:LED<=8'b11110000;//依次亮
4'd13:LED<=8'b11111000;//依次亮
4'd14:LED<=8'b11111100;//依次亮
4'd15:LED<=8'b11111110;//依次亮,回到全亮循环
default:;
endcase

代码文件（付费下载）：
