交通信号灯控制器设计Verilog代码Quartus仿真

名称：交通信号灯控制器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

交通信号灯控制器

交通灯

设计一个交通信号灯控制器，由一条主干道和一条支干道汇合成十字路口，在每个入口处设置红、绿、黄三色信号灯，红灯亮禁止通行，绿灯亮允许通行，黄灯亮则给行驶中的车辆有时间停在禁行线外。

1)红、绿、黄发光二极管作信号灯，用传感器或逻辑开关作检测车辆是否到来的信号。

2)主干道处于常允许通行的状态，支干道有车来时才允许通行。主干道亮绿灯时，支干道亮红灯；支干道亮绿灯时，主干道亮红灯。

3)主、支干道均有车时，两者交替允许通行，主干道每次放行45秒，支干道每次放行25秒，设立45秒、25秒计时、显示电路。

4)在每次由绿灯亮到红灯亮的转换过程中，要亮5秒黄灯作为过渡，使行驶中的车辆有时间停到禁行线外，设立5秒计时、显示电路。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

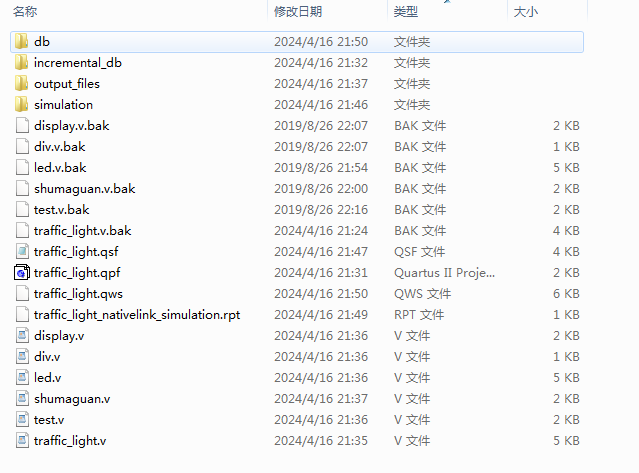

1. 工程文件

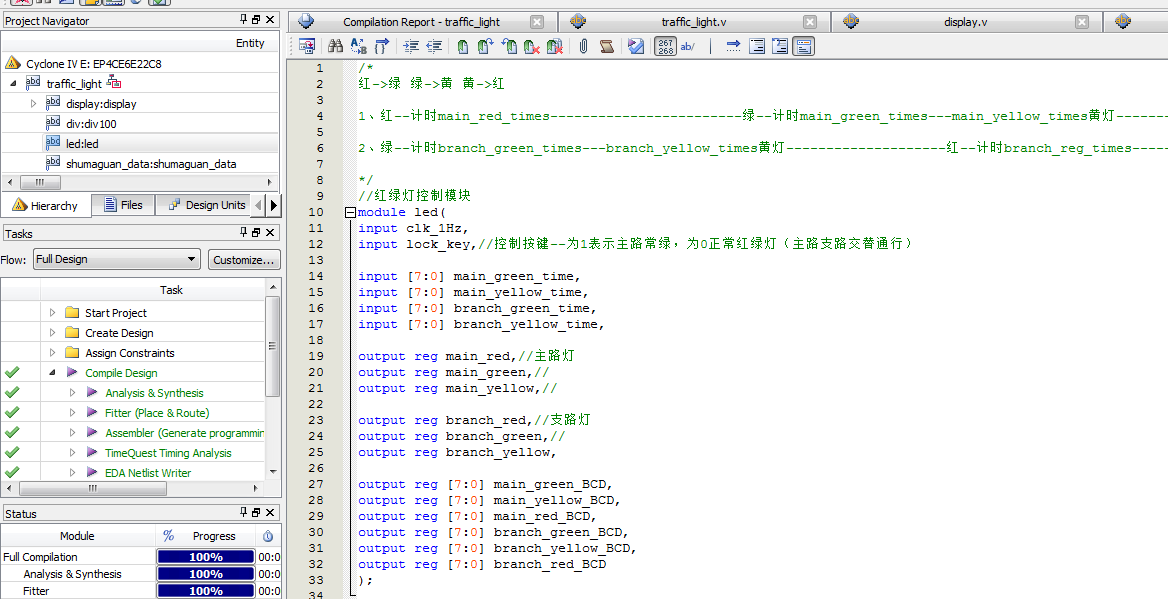

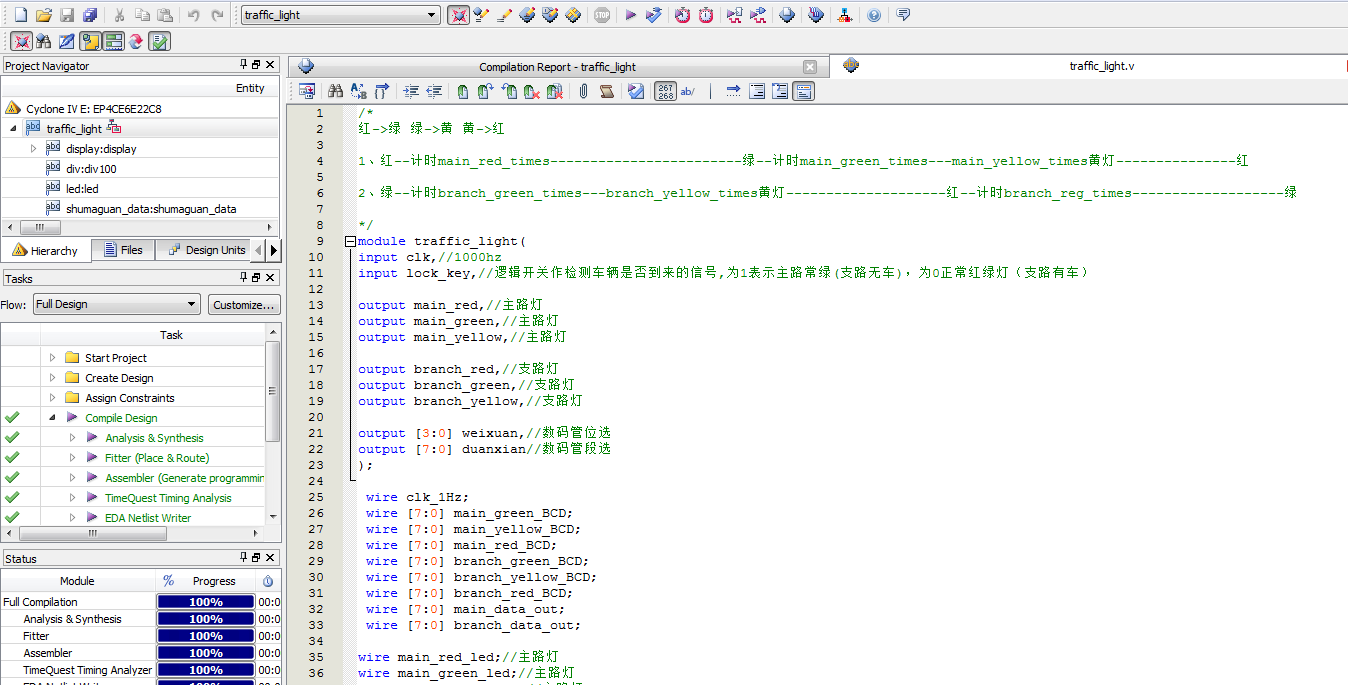

2. 程序文件

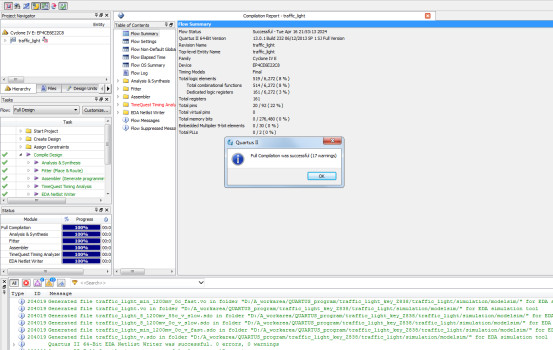

3. 程序编译

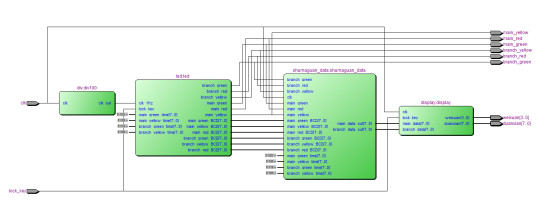

4. RTL图

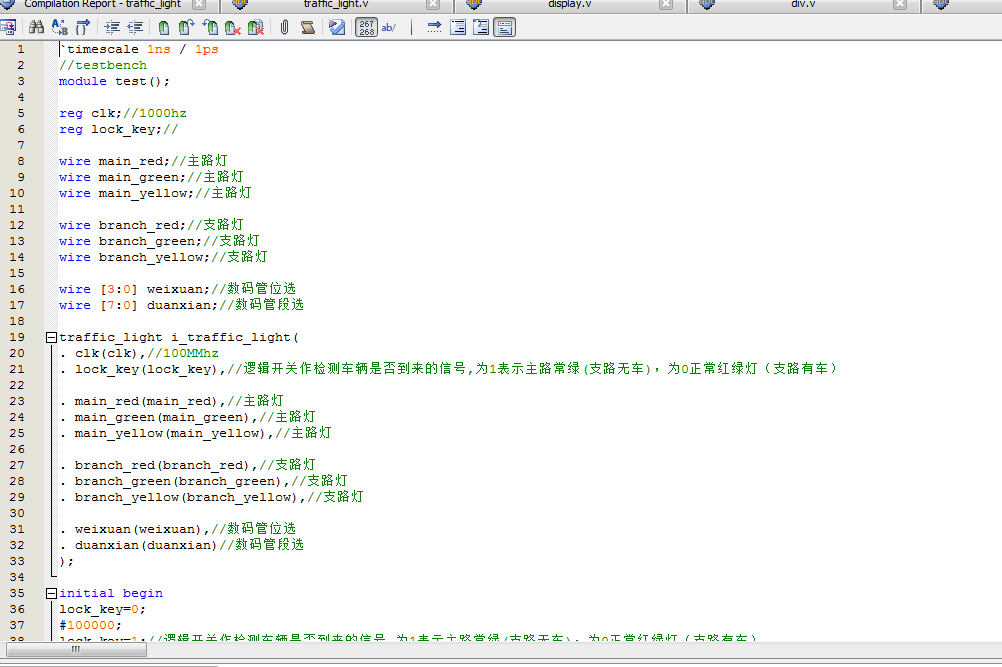

5. Testbench

6. 仿真图

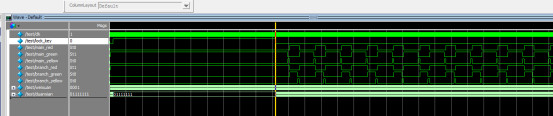

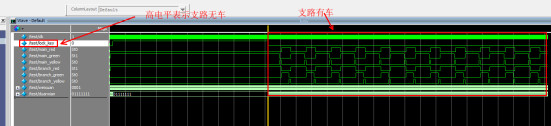

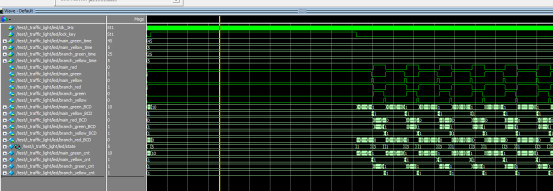

顶层仿真图

分频模块

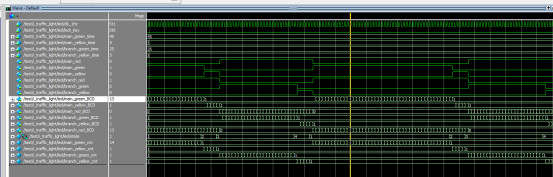

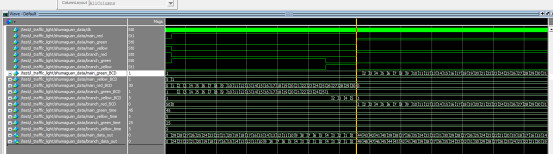

控制模块

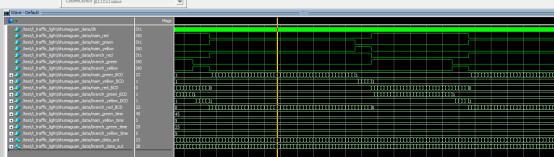

倒计时模块

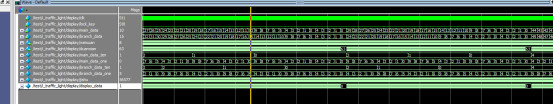

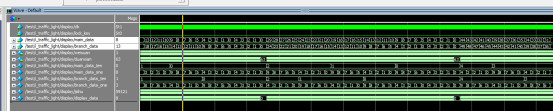

显示模块

部分代码展示:

/*
红->绿 绿->黄 黄->红
1、红--计时main_red_times------------------------绿--计时main_green_times---main_yellow_times黄灯---------------红
2、绿--计时branch_green_times---branch_yellow_times黄灯--------------------红--计时branch_reg_times-------------------绿
*/
module traffic_light(
input clk,//1000hz
input lock_key,//逻辑开关作检测车辆是否到来的信号,为1表示主路常绿(支路无车)，为0正常红绿灯（支路有车）
output main_red,//主路灯
output main_green,//主路灯
output main_yellow,//主路灯
output branch_red,//支路灯
output branch_green,//支路灯
output branch_yellow,//支路灯
output [3:0] weixuan,//数码管位选
output [7:0] duanxian//数码管段选
);
 wire clk_1Hz;
 wire [7:0] main_green_BCD;
 wire [7:0] main_yellow_BCD;
 wire [7:0] main_red_BCD;
 wire [7:0] branch_green_BCD;
 wire [7:0] branch_yellow_BCD;
 wire [7:0] branch_red_BCD;
 wire [7:0] main_data_out;
 wire [7:0] branch_data_out;

wire main_red_led;//主路灯
wire main_green_led;//主路灯
wire main_yellow_led;//主路灯
wire branch_red_led;//支路灯
wire branch_green_led;//支路灯
wire branch_yellow_led;//支路灯
assign main_red=main_red_led;//主路灯
assign main_green=main_green_led;//主路灯
assign main_yellow=main_yellow_led ;//主路灯
assign branch_red=branch_red_led;//支路灯
assign branch_green=branch_green_led;//支路灯
assign branch_yellow=branch_yellow_led ;//支路灯
