DDS 波形发生器 Verilog Quartus

名称：DDS 波形发生器 Verilog Quartus

软件：Quartus

语言：Verilog

开发板/平台：Cyclone IV FPGA开发板

功能介绍

本设计实现一个基于 FPGA 的 DDS 波形发生器，可生成正弦波、方波和三角波，并通过 DA 接口输出 8 位波形数据及采样时钟。用户可通过板上按键切换波形、调整频率档位，并调节方波占空比。 工程同时提供 800×480 RGB LCD 显示控制，将波形类型、频率和占空比等运行参数呈现在屏幕上。按键输入经过滤波处理后送入波形控制逻辑，显示内容与波形发生参数联动，便于在硬件运行时查看当前设置。

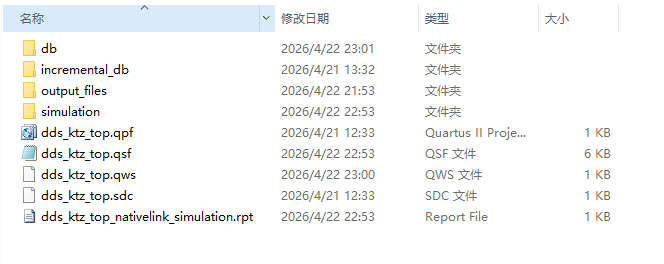

运行环境

硬件描述语言：Verilog。开发软件：Quartus。工程面向 Cyclone IV FPGA 开发板，包含管脚分配与时序约束文件。

设计思路

设计以 DDS 相位累加为核心，通过按键输入调整波形类型、输出频率档位和方波占空比。按键滤波模块将机械按键输入转换为稳定的单次脉冲，波形控制模块据此更新选择状态与相位步进参数；波形发生模块结合相位步进和查找表生成正弦波数据，同时支持方波、三角波输出，并将数字采样值送至 DA 数据接口。 显示部分将当前波形、频率档位及占空比等状态整理为 LCD 文本，并由 RGB LCD 时序模块输出屏幕控制信号和像素数据。顶层模块负责连接按键处理、波形控制、DDS 数据生成与液晶显示各部分，使操作状态和输出信号由同一套参数驱动。工程还包含仿真测试平台，可用于观察顶层及波形控制、波形生成等模块的行为。

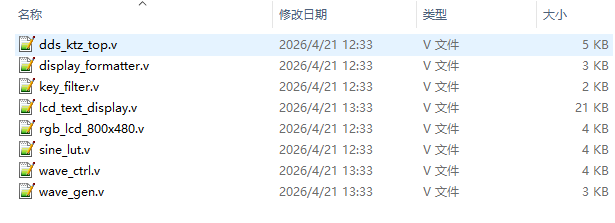

模块结构

顶层模块为 `dds_ktz_top`，负责连接按键、波形控制、DDS 输出、LED 状态及 LCD 接口。`key_filter` 完成按键滤波；`wave_ctrl` 管理波形选择、频率档位、占空比和相位步进；`wave_gen` 生成波形采样数据，`sine_lut` 提供正弦波查找表。显示链路由 `display_formatter`、`lcd_text_display` 和 `rgb_lcd_800x480` 组成，分别负责状态文本整理、字符绘制和 LCD 时序输出。

开发板验证

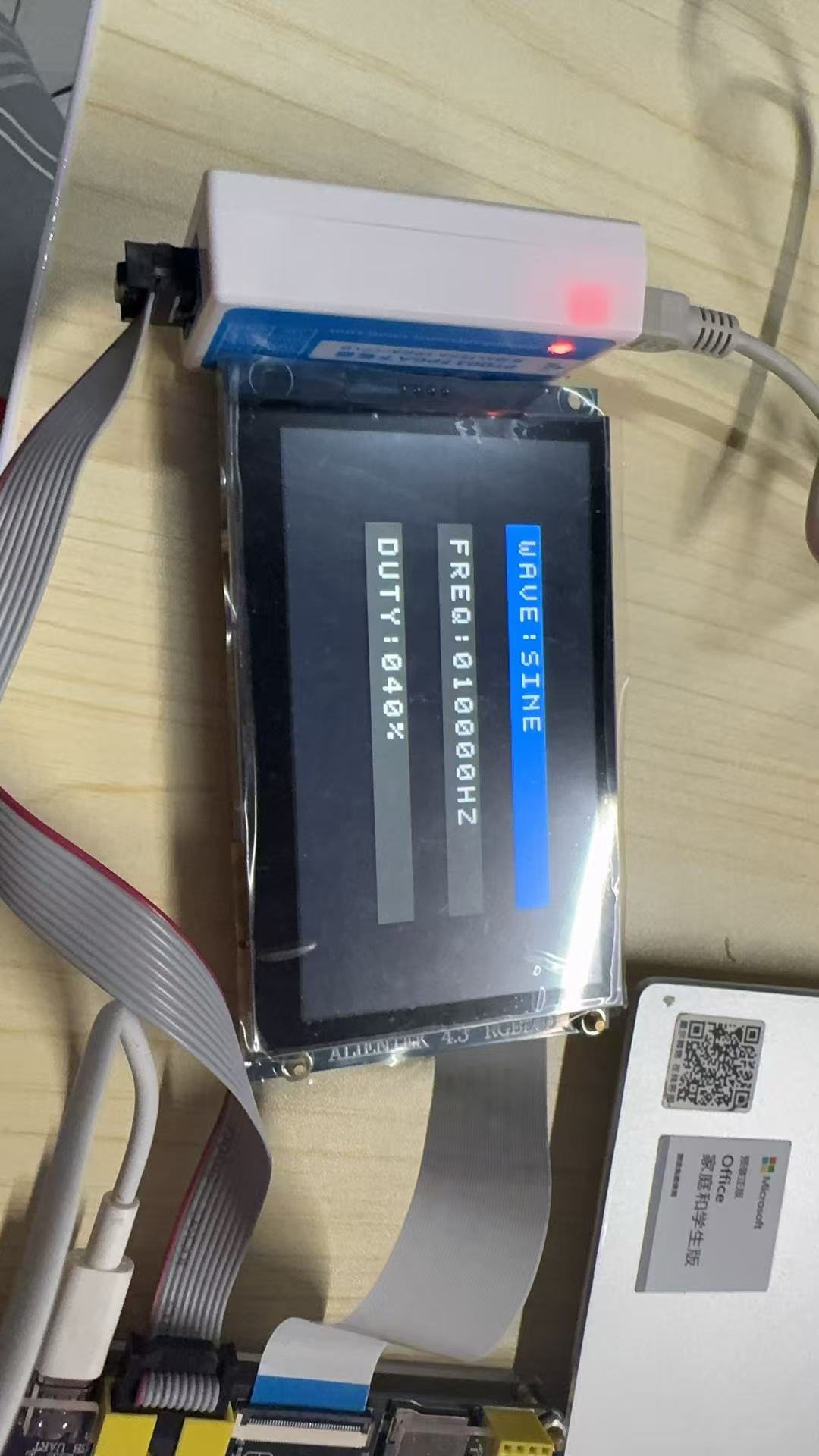

工程提供了 Cyclone IV FPGA 开发板的管脚分配，并配有开发板与上板照片，可用于参考 DDS 信号输出及 LCD 显示的硬件连接和验证。

演示视频

演示视频展示了 DDS 波形发生器的运行效果及开发板操作过程。

仿真图/仿真说明/设计文档图片

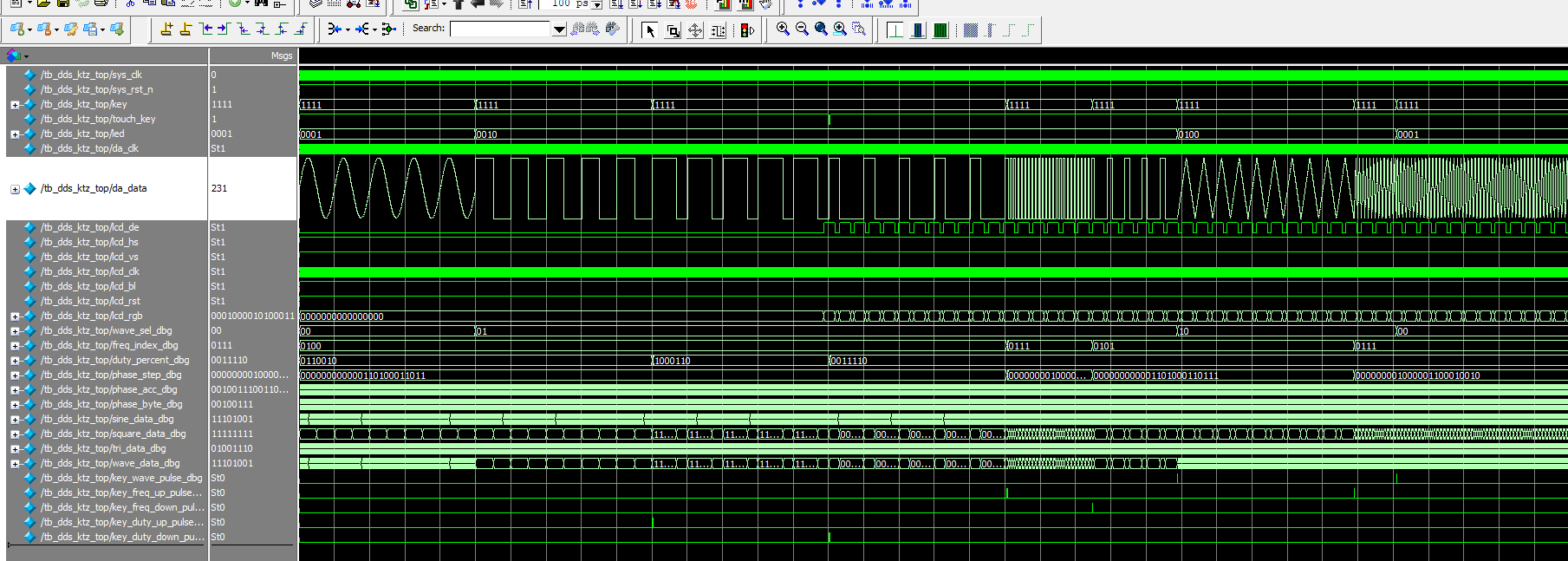

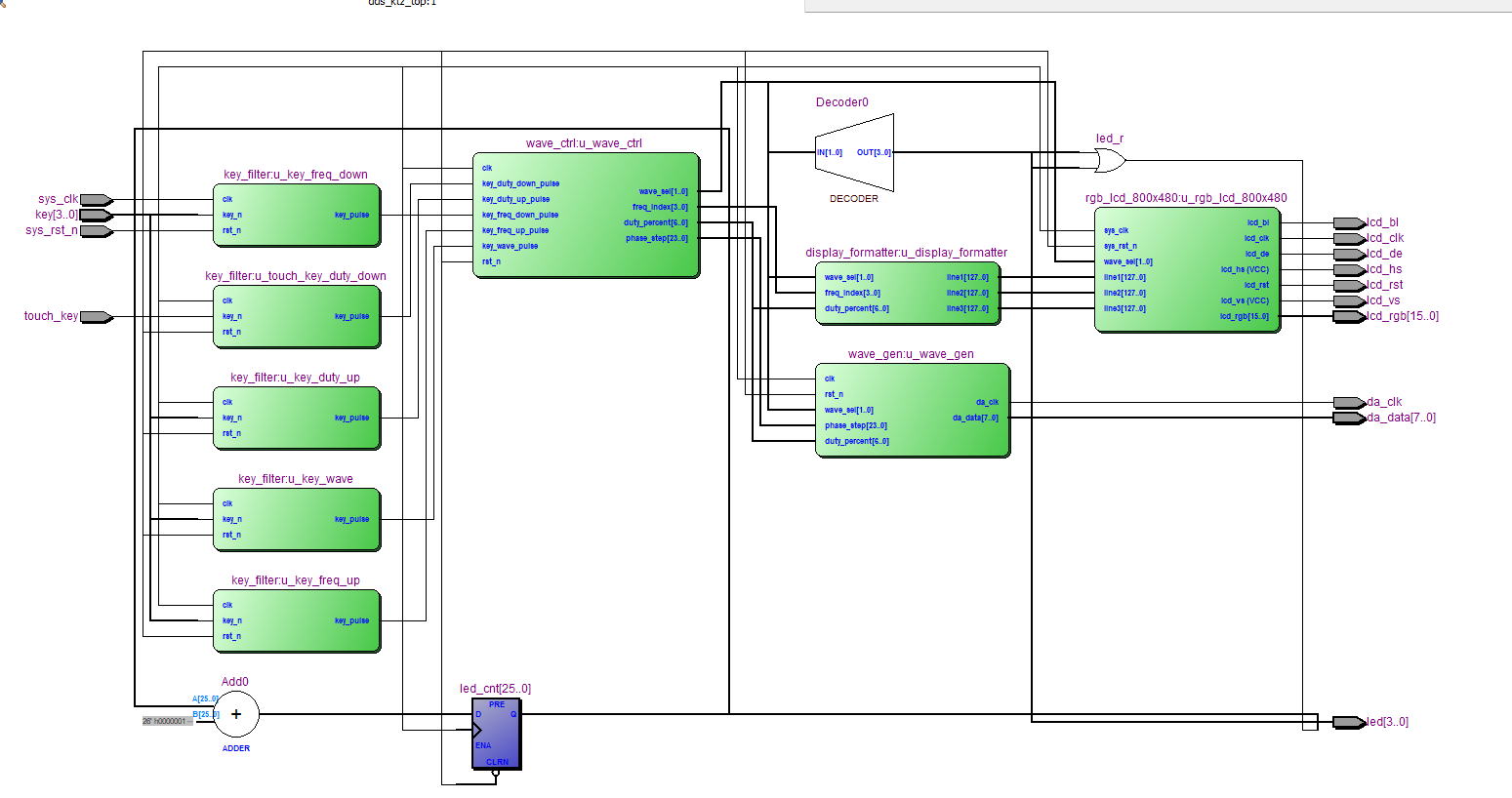

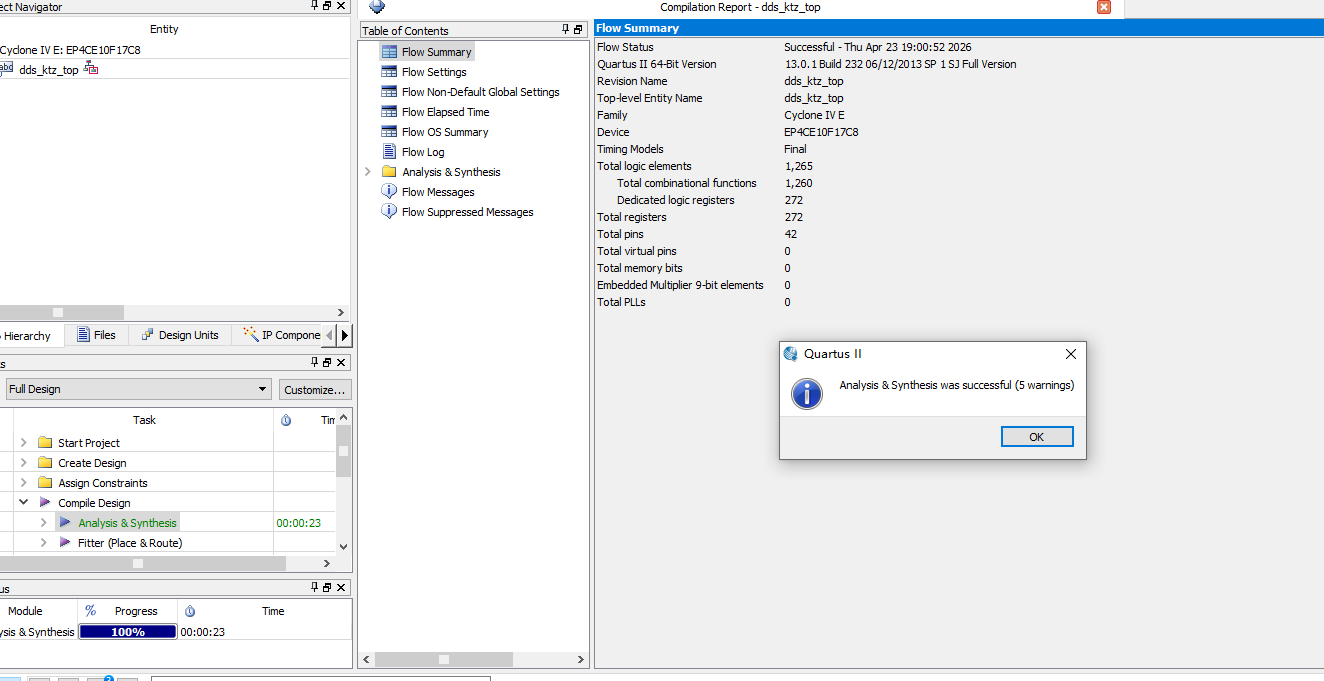

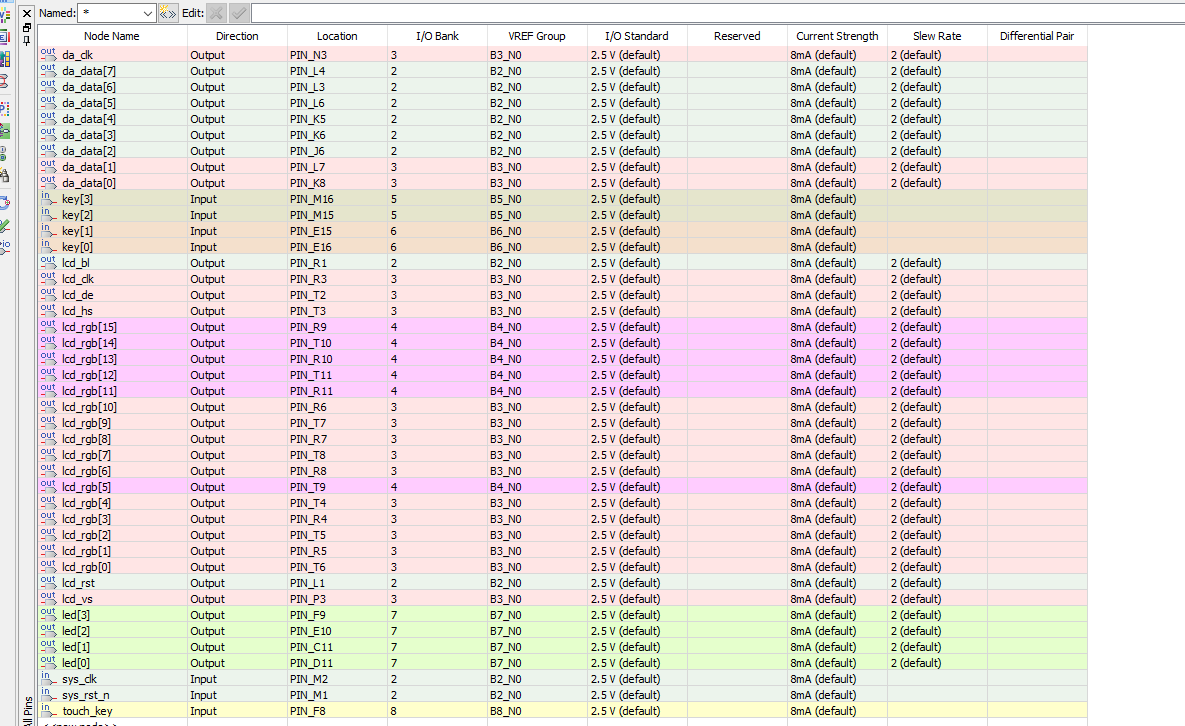

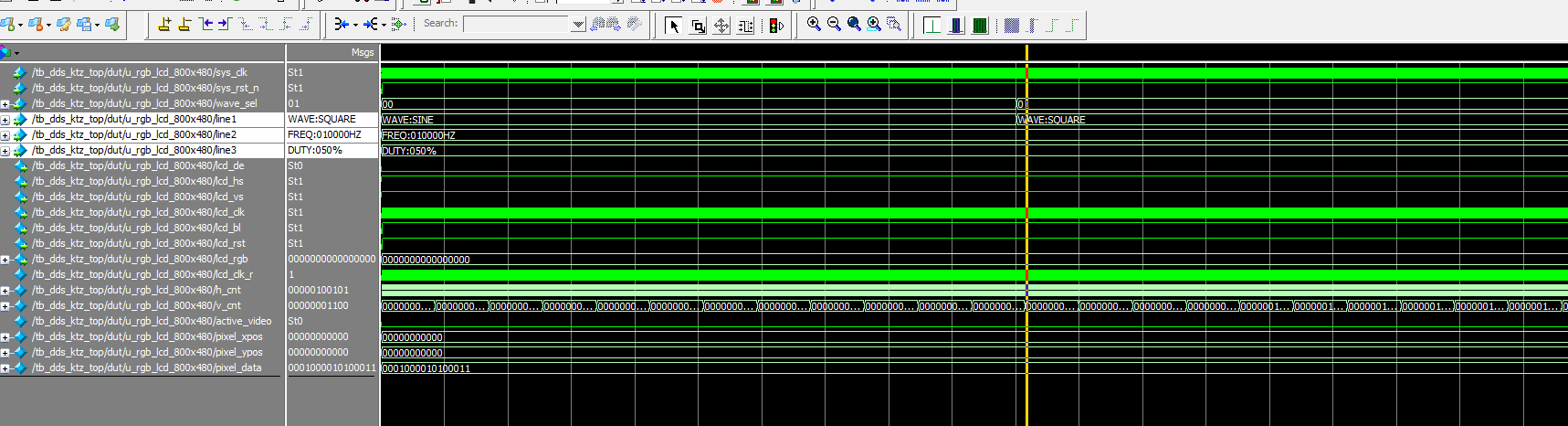

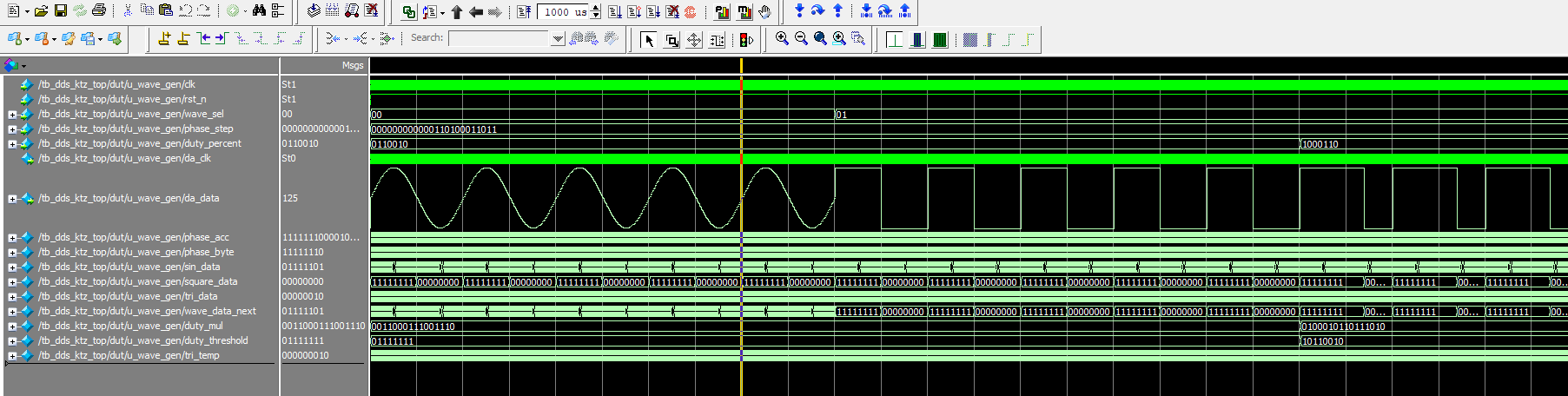

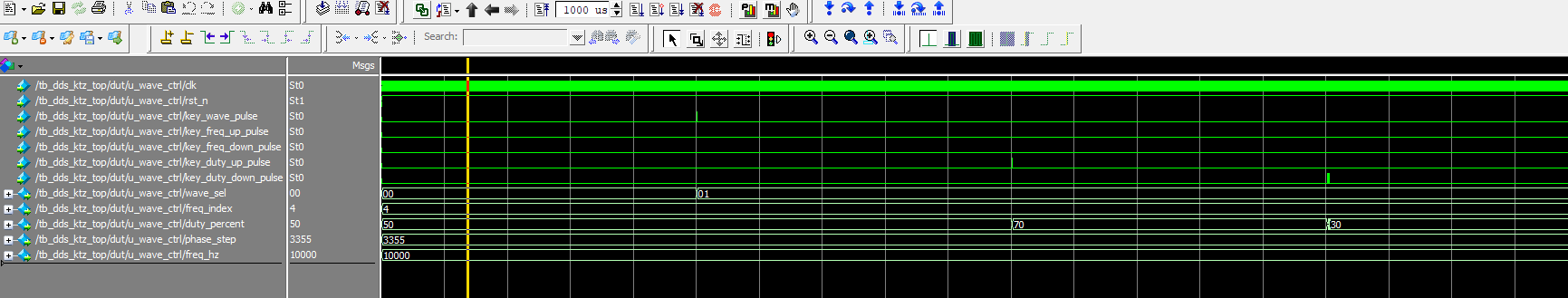

工程文档包含 RTL 结构、管脚分配、程序编译及仿真相关内容，并提供整体仿真、波形产生模块和波形控制模块的仿真图。

部分代码

以下展示顶层模块 dds_ktz_top 的部分代码，完整源码请下载压缩包查看。

module dds_ktz_top #(
    parameter integer KEY_CNT_MAX = 20'd999_999
)(
    input  wire        sys_clk,
    input  wire        sys_rst_n,
    input  wire [3:0]  key,
    input  wire        touch_key,
    output wire [3:0]  led,
    output wire        da_clk,
    output wire [7:0]  da_data,
    output wire        lcd_de,
    output wire        lcd_hs,
    output wire        lcd_vs,
    output wire        lcd_clk,
    output wire        lcd_bl,
    output wire        lcd_rst,
    output wire [15:0] lcd_rgb
);

localparam [1:0] WAVE_SIN = 2'd0;
localparam [1:0] WAVE_SQR = 2'd1;
localparam [1:0] WAVE_TRI = 2'd2;

wire       key_wave_pulse;
wire       key_freq_up_pulse;
wire       key_freq_down_pulse;
wire       key_duty_up_pulse;
wire       key_duty_down_pulse;

wire [1:0]  wave_sel;
wire [3:0]  freq_index;
wire [6:0]  duty_percent;
wire [23:0] phase_step;
wire [31:0] freq_hz_unused;
wire [127:0] line1;
wire [127:0] line2;
wire [127:0] line3;

reg [25:0] led_cnt;
reg [3:0]  led_r;

key_filter #(
    .CNT_MAX(KEY_CNT_MAX)
) u_key_wave (
    .clk      (sys_clk),
    .rst_n    (sys_rst_n),
    .key_n    (key[0]),
    .key_pulse(key_wave_pulse),
    .key_state()
);

key_filter #(
    .CNT_MAX(KEY_CNT_MAX)
) u_key_freq_up (
    .clk      (sys_clk),
    .rst_n    (sys_rst_n),
    .key_n    (key[1]),
    .key_pulse(key_freq_up_pulse),
    .key_state()
);

key_filter #(
    .CNT_MAX(KEY_CNT_MAX)
) u_key_freq_down (
    .clk      (sys_clk),
    .rst_n    (sys_rst_n),
    .key_n    (key[2]),
    .key_pulse(key_freq_down_pulse),
    .key_state()
);

key_filter #(
    .CNT_MAX(KEY_CNT_MAX)
) u_key_duty_up (
    .clk      (sys_clk),
    .rst_n    (sys_rst_n),
    .key_n    (key[3]),
    .key_pulse(key_duty_up_pulse),
    .key_state()
);

key_filter #(
    .CNT_MAX(KEY_CNT_MAX)
) u_touch_key_duty_down (
    .clk      (sys_clk),
    .rst_n    (sys_rst_n),
    .key_n    (touch_key),
    .key_pulse(key_duty_down_pulse),
    .key_state()
);

wave_ctrl u_wave_ctrl(
    .clk               (sys_clk),
    .rst_n             (sys_rst_n),
    .key_wave_pulse    (key_wave_pulse),
    .key_freq_up_pulse (key_freq_up_pulse),
    .key_freq_down_pulse(key_freq_down_pulse),
    .key_duty_up_pulse (key_duty_up_pulse),
    .key_duty_down_pulse(key_duty_down_pulse),
    .wave_sel          (wave_sel),
    .freq_index        (freq_index),
    .duty_percent      (duty_percent),
    .phase_step        (phase_step),
    .freq_hz           (freq_hz_unused)
);

wave_gen u_wave_gen(
    .clk         (sys_clk),
    .rst_n       (sys_rst_n),
    .wave_sel    (wave_sel),
    .phase_step  (phase_step),
    .duty_percent(duty_percent),
    .da_clk      (da_clk),
    .da_data     (da_data)
);

display_formatter u_display_formatter(
    .wave_sel    (wave_sel),
    .freq_index  (freq_index),
    .duty_percent(duty_percent),
// ... 以下代码略，完整源码请下载压缩包查看
