带左转灯的交通灯控制器设计VHDL代码Quartus仿真

名称：带左转灯的交通灯控制器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

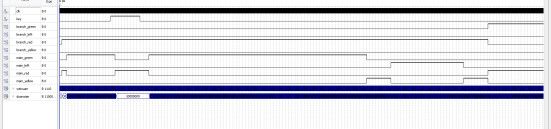

代码功能：

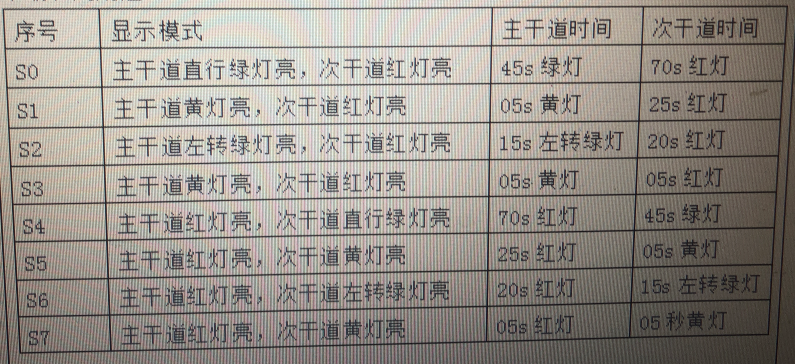

在空间上,右转车辆不与直行车辆冲实,故不考虑对右转车辆的控制情况,在交叉路口中按照实际设定整个循环周期不应太长,否则会导致相位上排队过长影响驾驶员的心理,所以在本次设定中,考虑到直行车辆比左转车辆流量大的情况下,直行绿灯设置45s,左转绿灯设置15s,中间夹杂两次5s的黄灯,所以个最长周期是140s

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

设计文档：

仿真图.doc

设计文档.doc

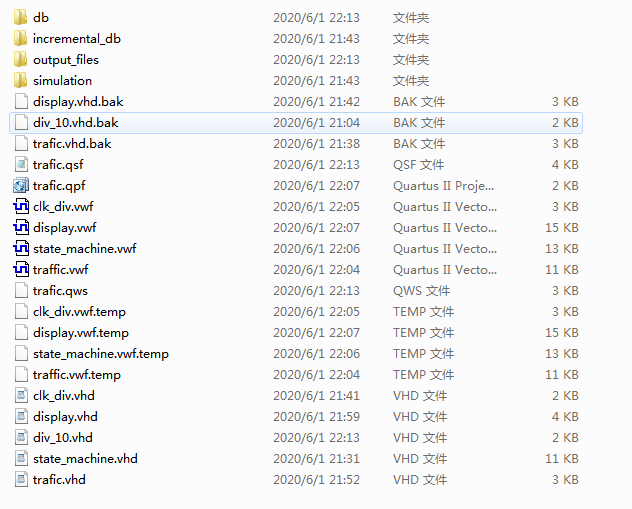

1. 工程文件

2. 程序文件

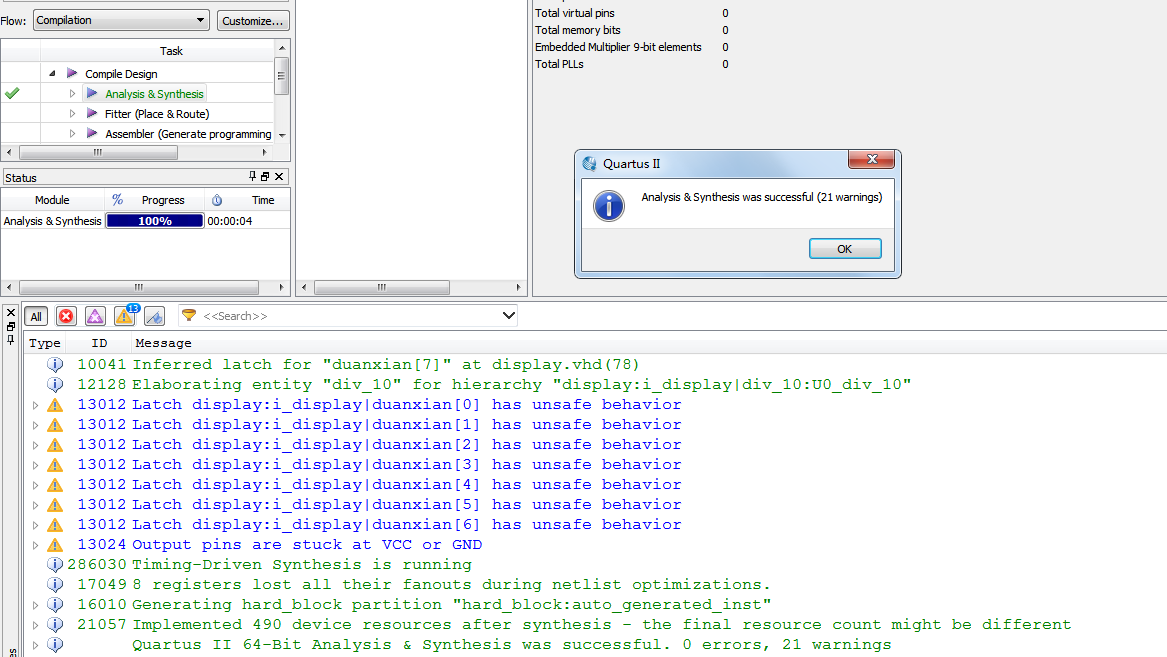

3. 程序编译

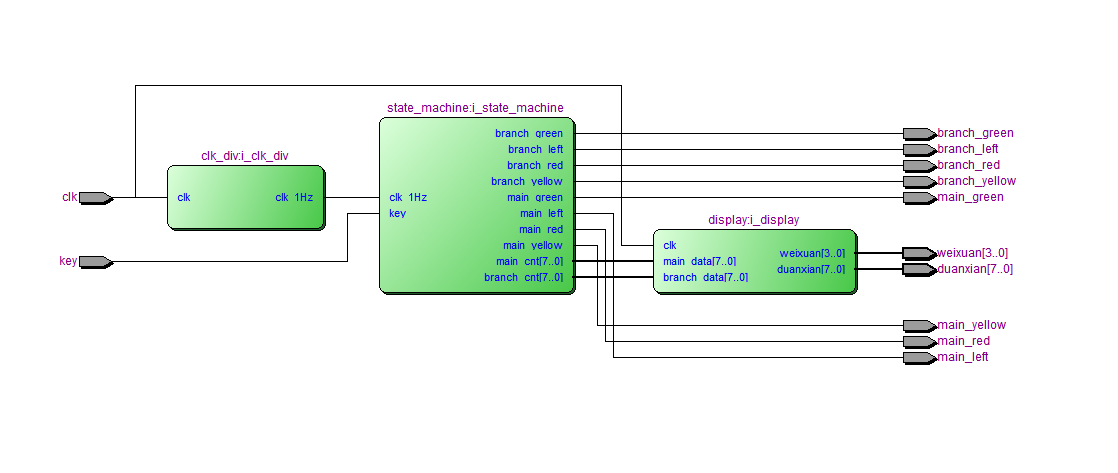

4. RTL图

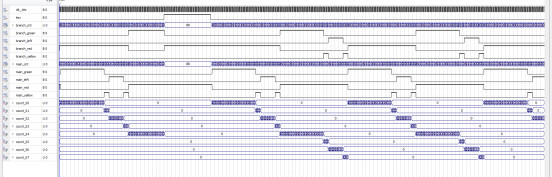

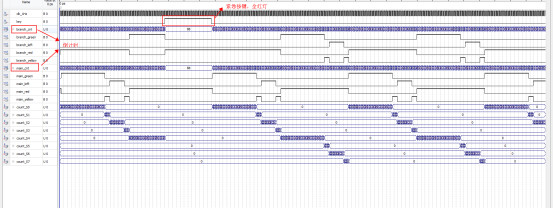

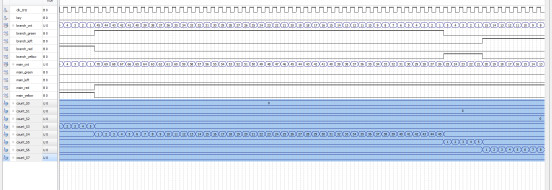

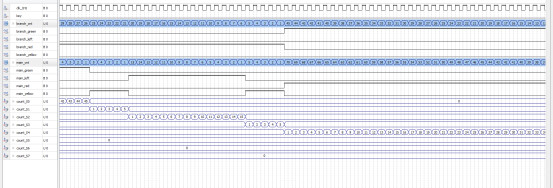

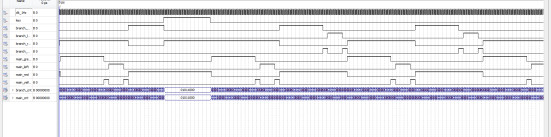

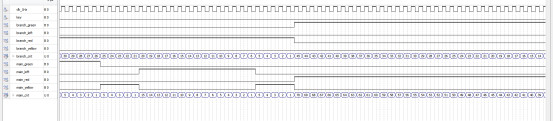

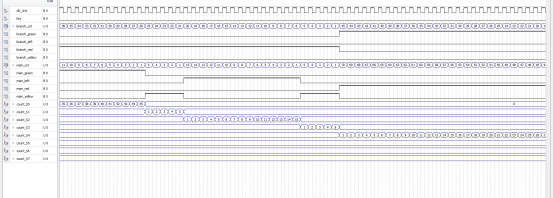

5. 仿真图

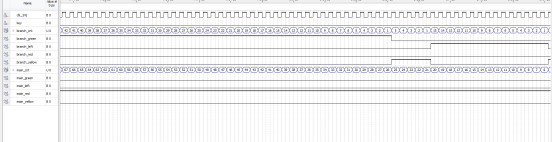

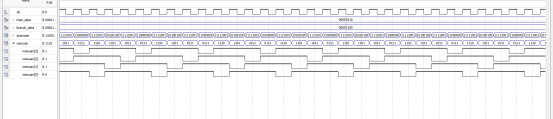

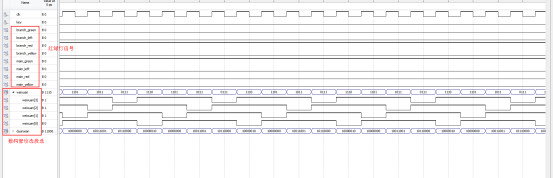

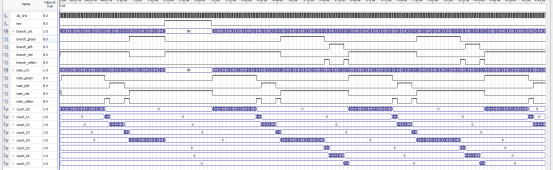

顶层模块仿真

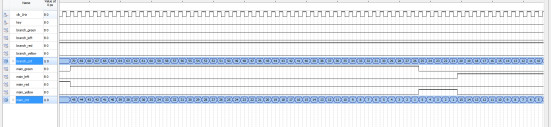

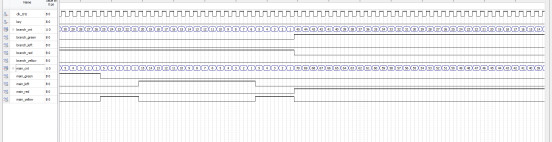

分频模块

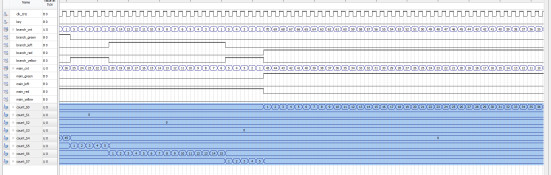

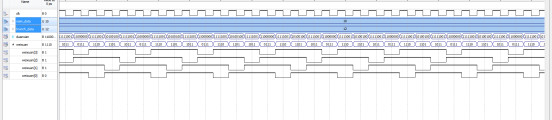

状态机模块

显示模块

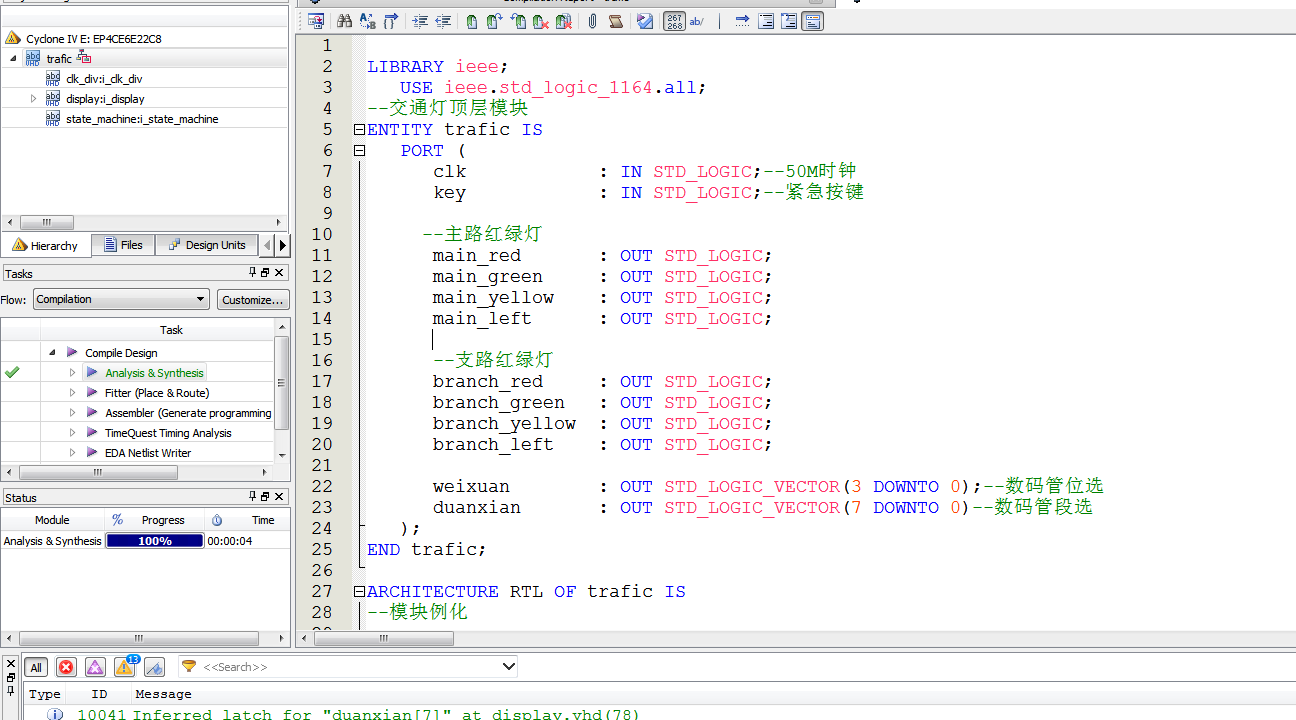

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
--交通灯顶层模块
ENTITY trafic IS
   PORT (
      clk            : IN STD_LOGIC;--50M时钟
      key            : IN STD_LOGIC;--紧急按键
  --主路红绿灯
      main_red       : OUT STD_LOGIC;
      main_green     : OUT STD_LOGIC;
      main_yellow    : OUT STD_LOGIC;
      main_left      : OUT STD_LOGIC;

--支路红绿灯
      branch_red     : OUT STD_LOGIC;
      branch_green   : OUT STD_LOGIC;
      branch_yellow  : OUT STD_LOGIC;
      branch_left    : OUT STD_LOGIC;

      weixuan        : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--数码管位选
      duanxian       : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--数码管段选
   );
END trafic;
ARCHITECTURE RTL OF trafic IS
--模块例化
--状态机控制模块
   COMPONENT state_machine IS
      PORT (
         clk_1Hz        : IN STD_LOGIC;
         key            : IN STD_LOGIC;
         main_red       : OUT STD_LOGIC;
         main_green     : OUT STD_LOGIC;
         main_yellow    : OUT STD_LOGIC;
         main_left      : OUT STD_LOGIC;
         branch_red     : OUT STD_LOGIC;
         branch_green   : OUT STD_LOGIC;
         branch_yellow  : OUT STD_LOGIC;
         branch_left    : OUT STD_LOGIC;
         main_cnt       : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         branch_cnt     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
      );
   END COMPONENT;

  --数码管显示模块
   COMPONENT display IS
      PORT (
         clk            : IN STD_LOGIC;
         main_data      : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         branch_data    : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         weixuan        : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
         duanxian       : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
      );
   END COMPONENT;
   --分频模块
   COMPONENT clk_div IS
      PORT (
         clk            : IN STD_LOGIC;
         clk_1Hz        : OUT STD_LOGIC
      );
   END COMPONENT;
   SIGNAL clk_1Hz             : STD_LOGIC;
   SIGNAL main_cnt            : STD_LOGIC_VECTOR(7 DOWNTO 0);
   SIGNAL branch_cnt          : STD_LOGIC_VECTOR(7 DOWNTO 0);
BEGIN
--分频模块
   i_clk_div : clk_div
      PORT MAP (
         clk      => clk,
         clk_1Hz  => clk_1Hz--1Hz
      );

代码文件（付费下载）：
