简易声控灯设计VHDL代码Quartus仿真

名称：简易声控灯设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：简易声控灯

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

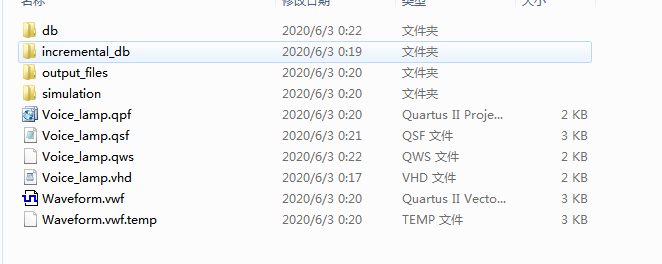

1. 工程文件

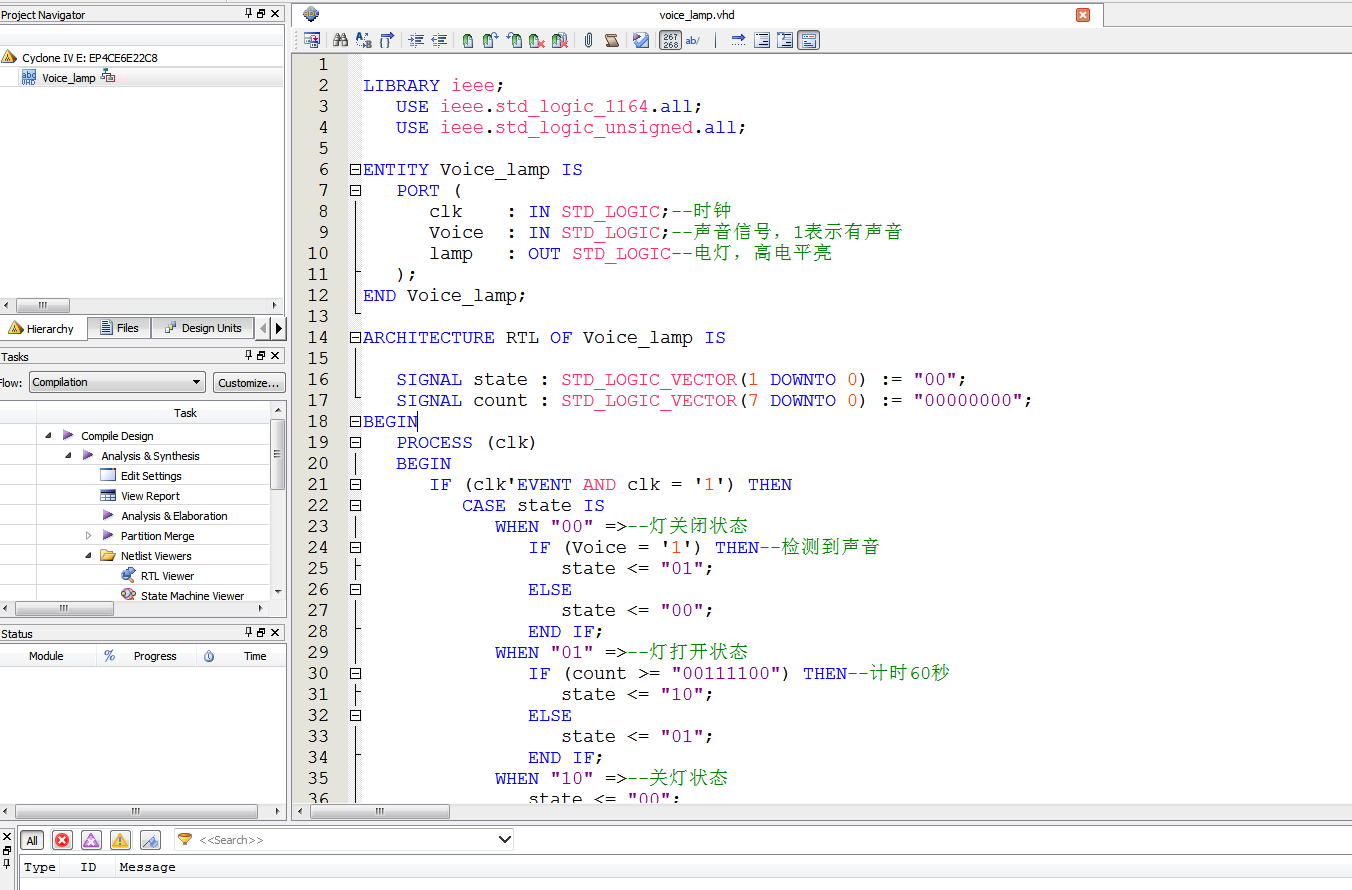

2. 程序文件

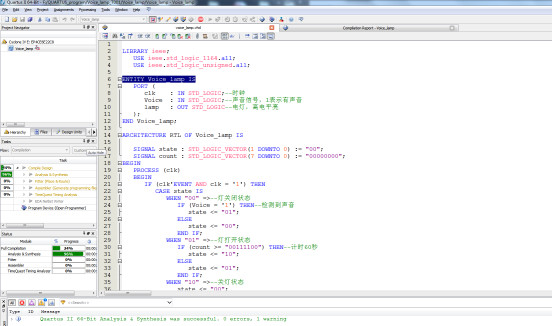

3. 程序编译

正在编译

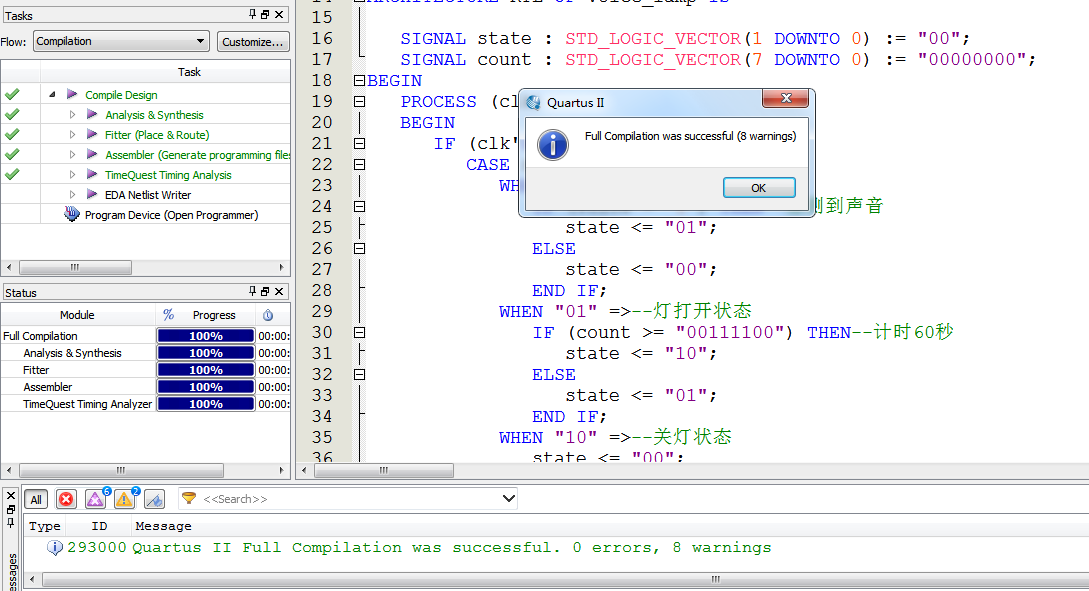

编译成功

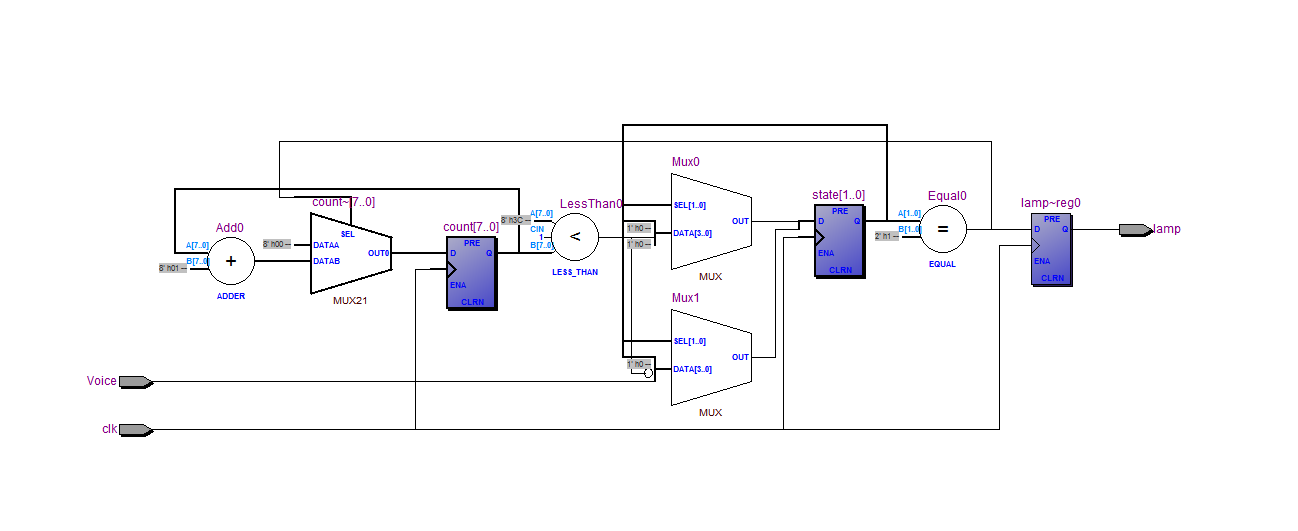

4. RTL图

5. 仿真文件

6. 仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
ENTITY Voice_lamp IS
   PORT (
      clk    : IN STD_LOGIC;--时钟
      Voice  : IN STD_LOGIC;--声音信号，1表示有声音
      lamp   : OUT STD_LOGIC--电灯，高电平亮
   );
END Voice_lamp;
ARCHITECTURE RTL OF Voice_lamp IS

   SIGNAL state : STD_LOGIC_VECTOR(1 DOWNTO 0) := "00";
   SIGNAL count : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000";
BEGIN
   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         CASE state IS
            WHEN "00" =>--灯关闭状态
               IF (Voice = '1') THEN--检测到声音
                  state <= "01";
               ELSE
                  state <= "00";
               END IF;
            WHEN "01" =>--灯打开状态
               IF (count >= "00111100") THEN--计时60秒
                  state <= "10";
               ELSE
                  state <= "01";
               END IF;
            WHEN "10" =>--关灯状态
               state <= "00";
            WHEN OTHERS =>
         END CASE;
