多种的数字信号源的设计Verilog代码Quartus仿真

名称：多种的数字信号源的设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

多种的数字信号源的设计

1.能输出正弦波、方波、三角波、锯齿波

2.能步进预置不同信号源的输出,并指示输出波形的类型

3.信号源頻率为1kHz,峰峰值为10V

4.方波的占空比为0.5;

5.锯齿波的下降时间为0.1mS

6.三角波为对称三角波;

7.能突测并显示输出波形的类型。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

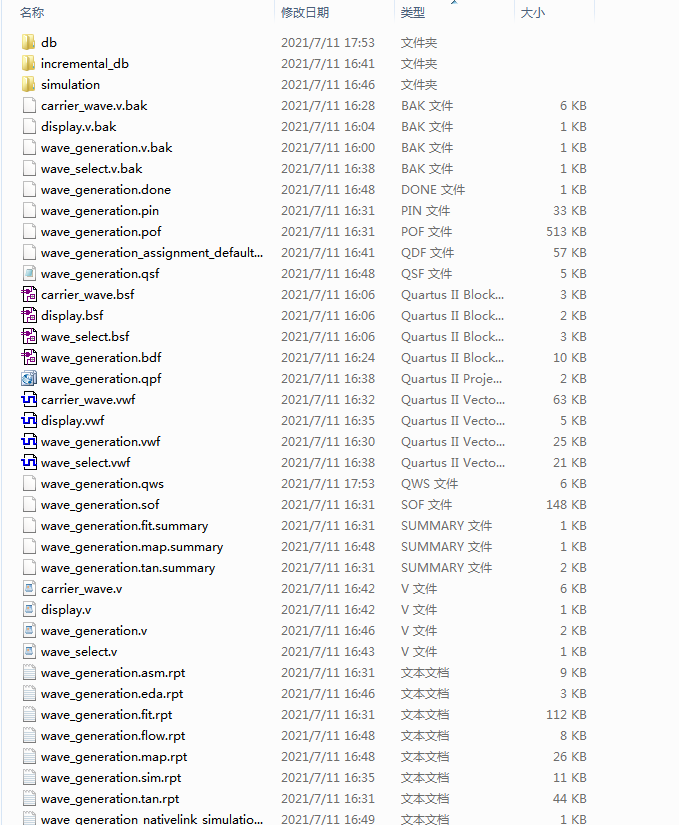

1. 工程文件

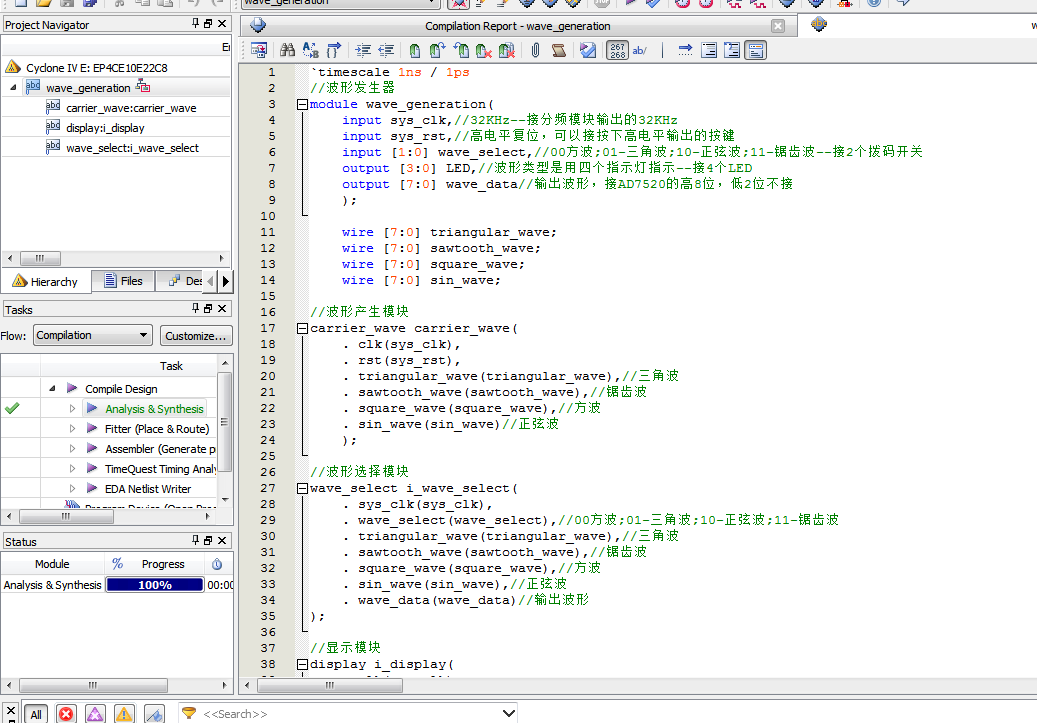

2. 程序文件

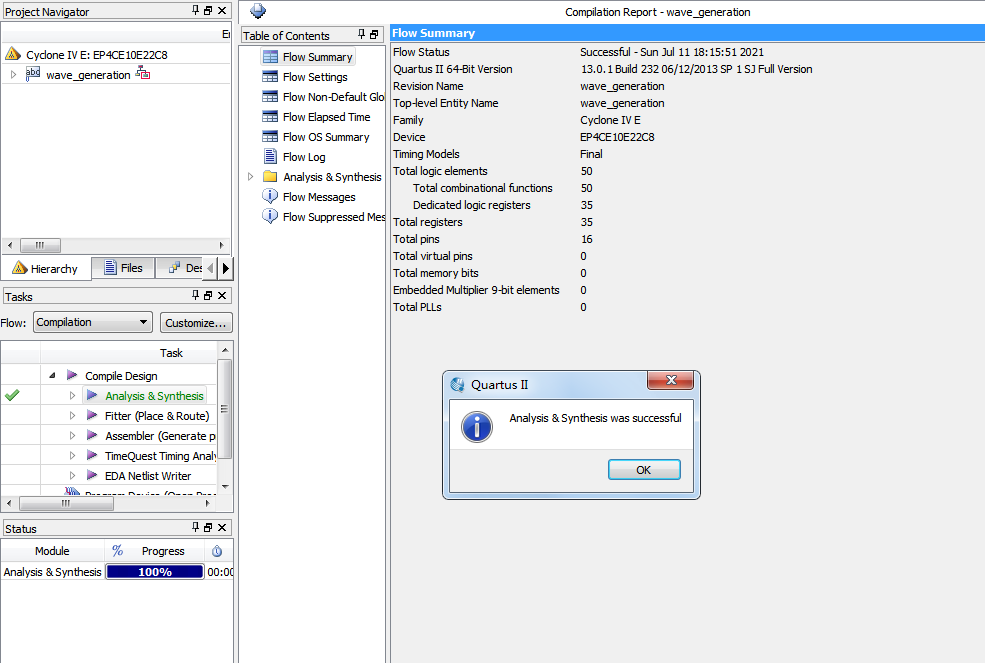

3. 程序编译

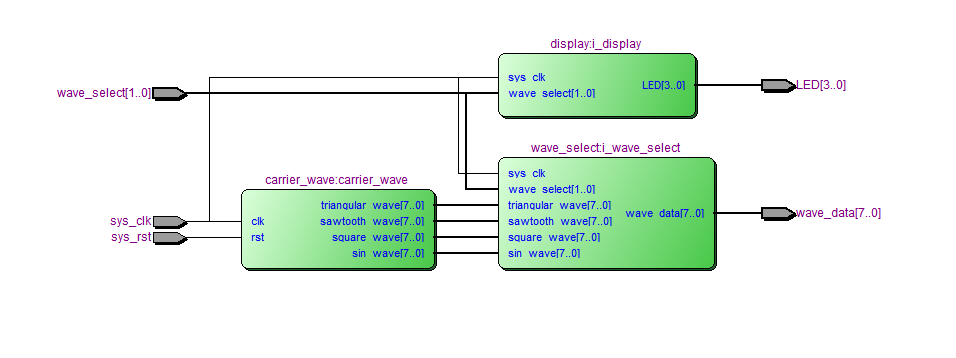

4. RTL图

5. 仿真图

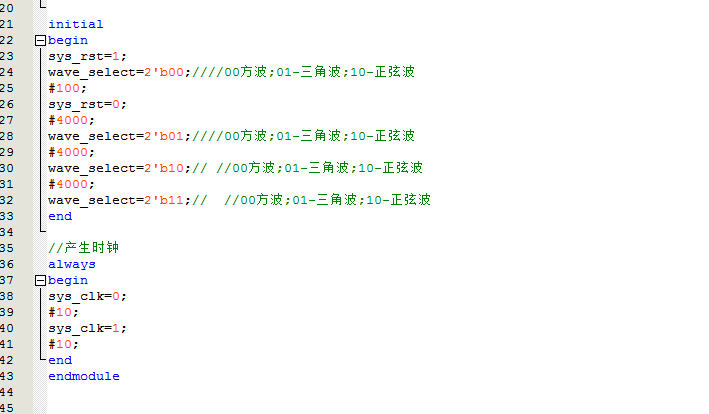

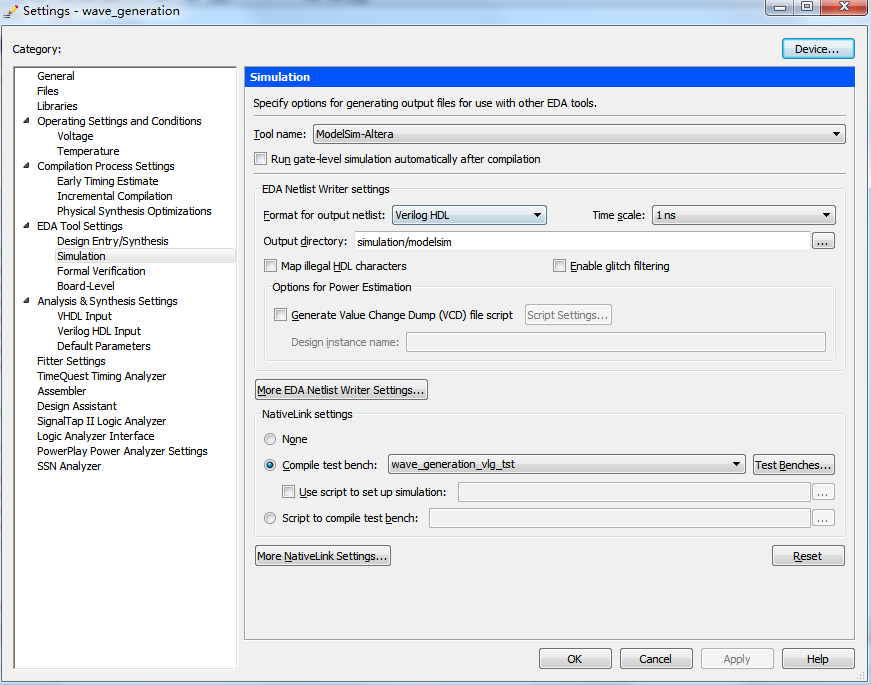

Testbench

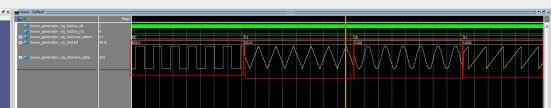

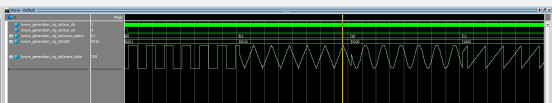

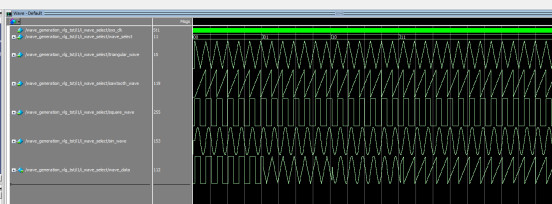

整体仿真图

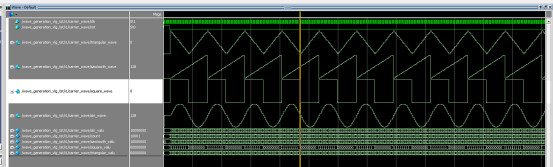

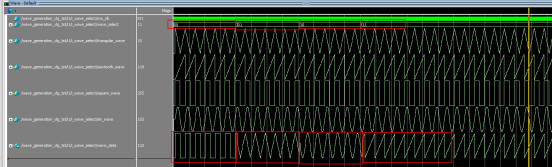

波形产生模块仿真图

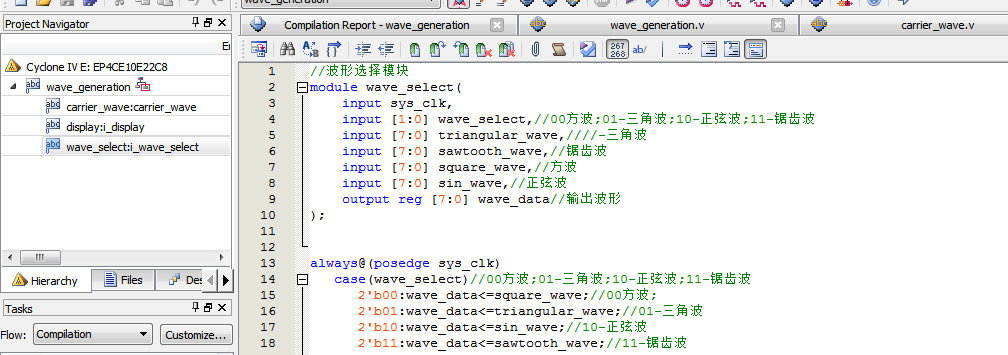

波形类型选择模块仿真图

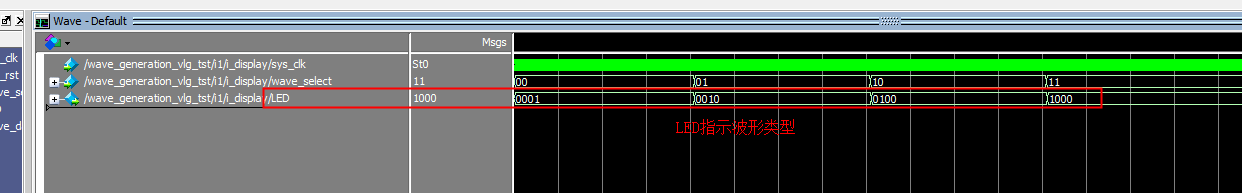

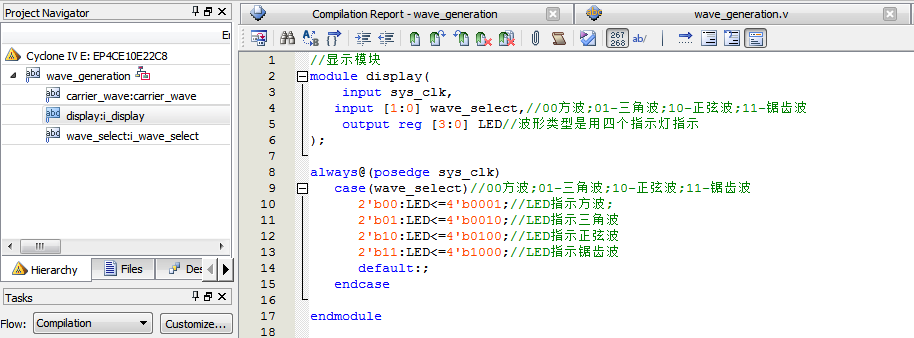

显示模块仿真图

部分代码展示:

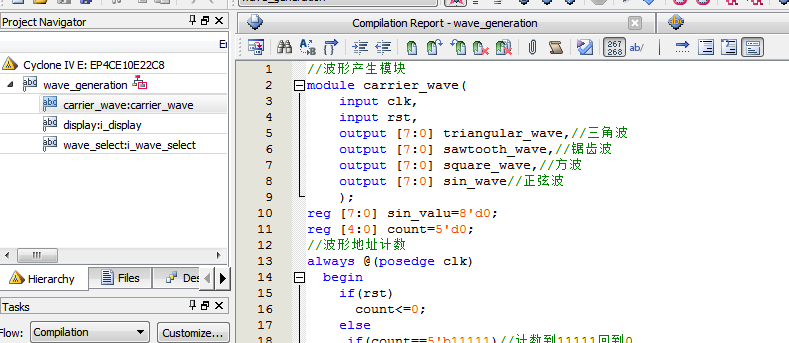

//波形产生模块
module carrier_wave(
    input clk,
    input rst,
 output [7:0] triangular_wave,//三角波
    output [7:0] sawtooth_wave,//锯齿波
 output [7:0] square_wave,//方波
 output [7:0] sin_wave//正弦波
    );
reg [7:0] sin_valu=8'd0;
reg [4:0] count=5'd0;
//波形地址计数
always @(posedge clk)
  begin
    if(rst)
      count<=0;
    else
     if(count==5'b11111)//计数到11111回到0
        count<=5'b00000;//0
     else
        count<=count+5'b00001;   //计数
  end

//32个采样点的正弦波
 always @(posedge clk)
  begin
    if(rst)
      sin_valu<=8'b10000000;
  else
  case (count)
   5'b00000:sin_valu<=8'b10000000;
   5'b00001:sin_valu<=8'b10011000;
   5'b00010:sin_valu<=8'b10110000;
   5'b00011:sin_valu<=8'b11000111;
   5'b00100:sin_valu<=8'b11011010;
   5'b00101:sin_valu<=8'b11101010;
   5'b00110:sin_valu<=8'b11110110;
   5'b00111:sin_valu<=8'b11111101;
   5'b01000:sin_valu<=8'b11111111;
   5'b01001:sin_valu<=8'b11111101;
   5'b01010:sin_valu<=8'b11110110;
   5'b01011:sin_valu<=8'b11101010;
   5'b01100:sin_valu<=8'b11011010;
   5'b01101:sin_valu<=8'b11000111;
   5'b01110:sin_valu<=8'b10110001;
   5'b01111:sin_valu<=8'b10011001;
   5'b10000:sin_valu<=8'b10000000;
   5'b10001:sin_valu<=8'b01100111;
   5'b10010:sin_valu<=8'b01001111;
   5'b10011:sin_valu<=8'b00111001;
   5'b10100:sin_valu<=8'b00100101;
   5'b10101:sin_valu<=8'b00010101;
   5'b10110:sin_valu<=8'b00001001;
   5'b10111:sin_valu<=8'b00000010;
   5'b11000:sin_valu<=8'b00000000;
   5'b11001:sin_valu<=8'b00000010;
   5'b11010:sin_valu<=8'b00001001;
   5'b11011:sin_valu<=8'b00010101;
   5'b11100:sin_valu<=8'b00100101;
   5'b11101:sin_valu<=8'b00111000;
   5'b11110:sin_valu<=8'b01001110;
   5'b11111:sin_valu<=8'b01100110;
   default:sin_valu<=8'b11011010;
  endcase
end
