双通道数据采集系统设计Verilog代码VIVADO仿真

名称：双通道数据采集系统设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

采用FPGA为控制核心，基于EDK-SDUST-EEC-EDA实验系统平台或其他硬件平台，设计一套ADC双通道数据采集系统，实现模拟量的采集、传输与显示，系统需具备阈值触发和按键触发、系统状态显示等功能。系统组成包括但不局限于：主控电路、电源电路、存储电路、显示电路、LED灯指示电路、保护电路等。

一、系统功能需达到下列要求：

1.通过按键可以控制数据采集系统的启动、停止以及数据发送，例如：按下K1键，启动1通道采集；按下K2键，启动2通道采集；按下K3键，通道1和通道2同步采集；按下K4键，采集数据通过串口发送到上位机（注意区别2个通道的数据）；按下Reset键，系统复位；其余功能可以自行设置定义。

2.数据采集系统状态显示，通过LED灯显示采集系统的当前状态，例如D0亮表示单通道采集状态；D0、D1亮表示双通道采集状态；D0、D1灭、D2亮表示数据发送状态，数据传输完毕D2灯灭；其余功能可以自行设置定义。

3.设置阈值触发功能，模拟量超过一定的阈值（0.2V左右），数据采集系统开始采集，达到设置的采样时间（1s）后结束采样；

4.模拟量显示功能，通过串口调试助手、示波器或者借助其余软件（Matlab）显示采集的真实物理量/曲线；

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

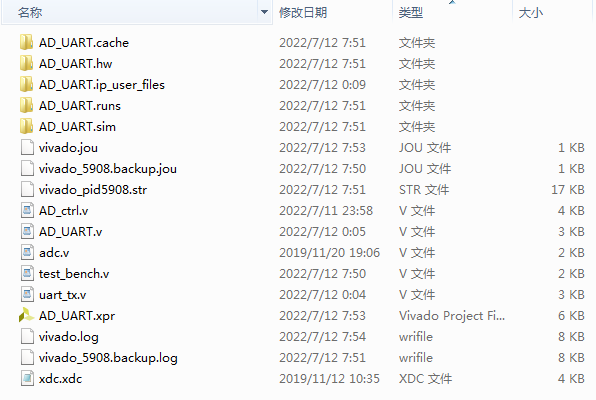

1. 工程文件

2. 程序文件

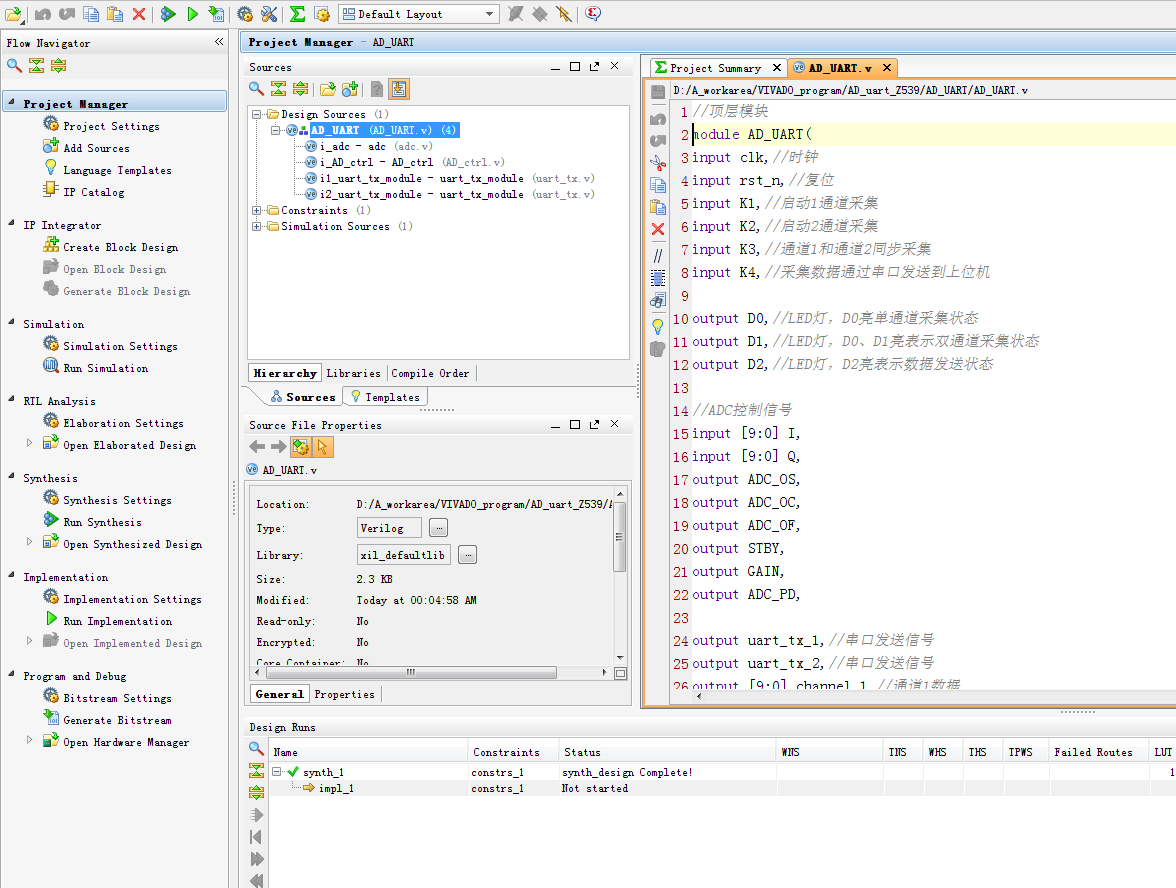

3. 程序编译

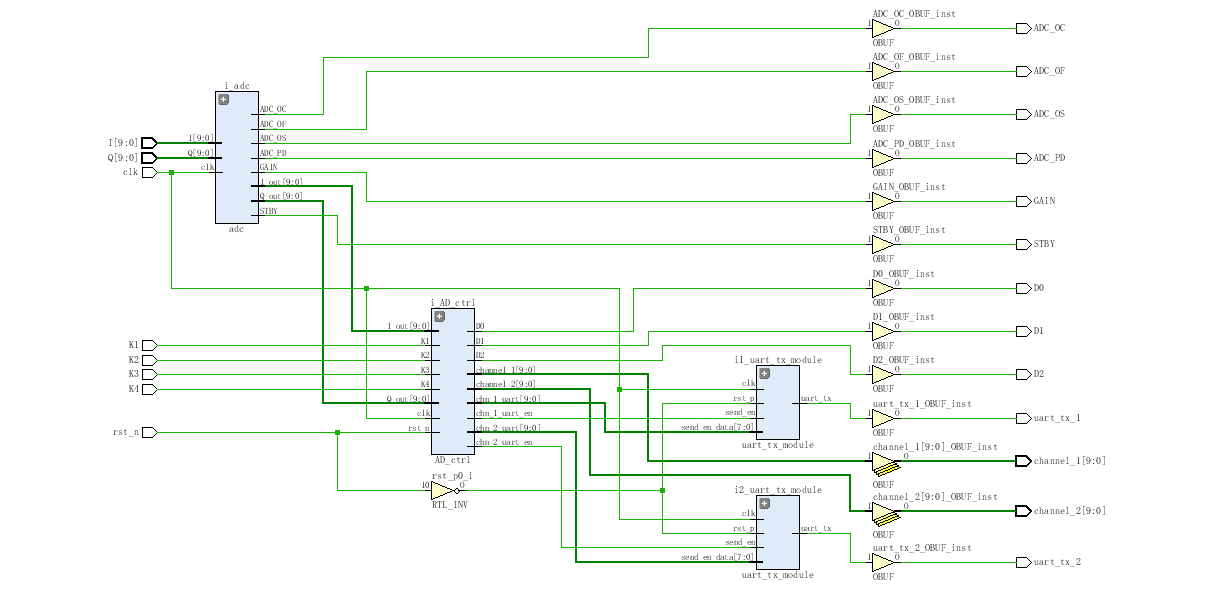

4. RTL图

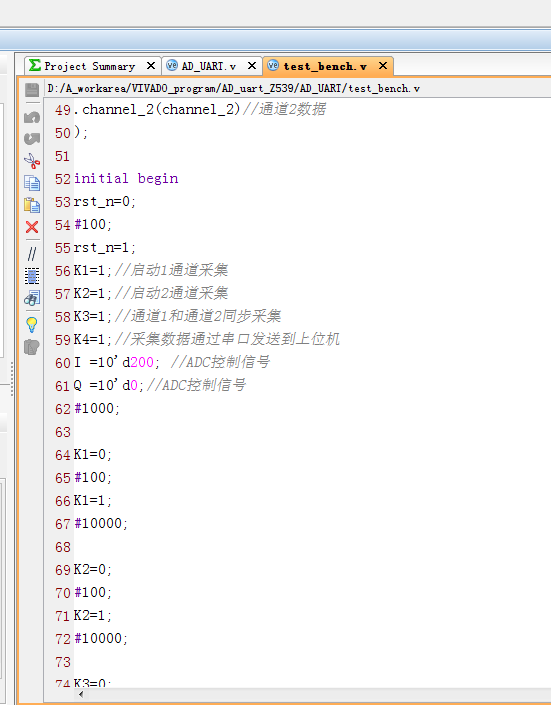

5. Testbench

6. 仿真图

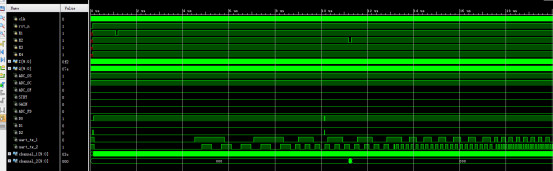

整体仿真图

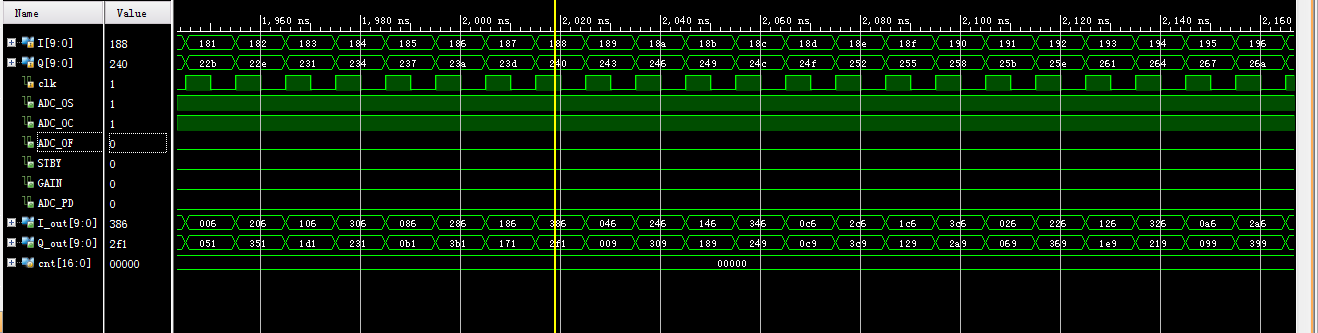

Adc模块

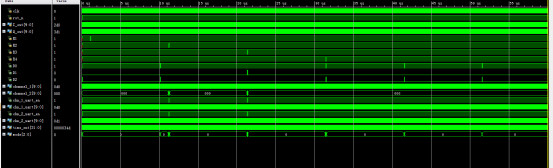

AD按键控制模块

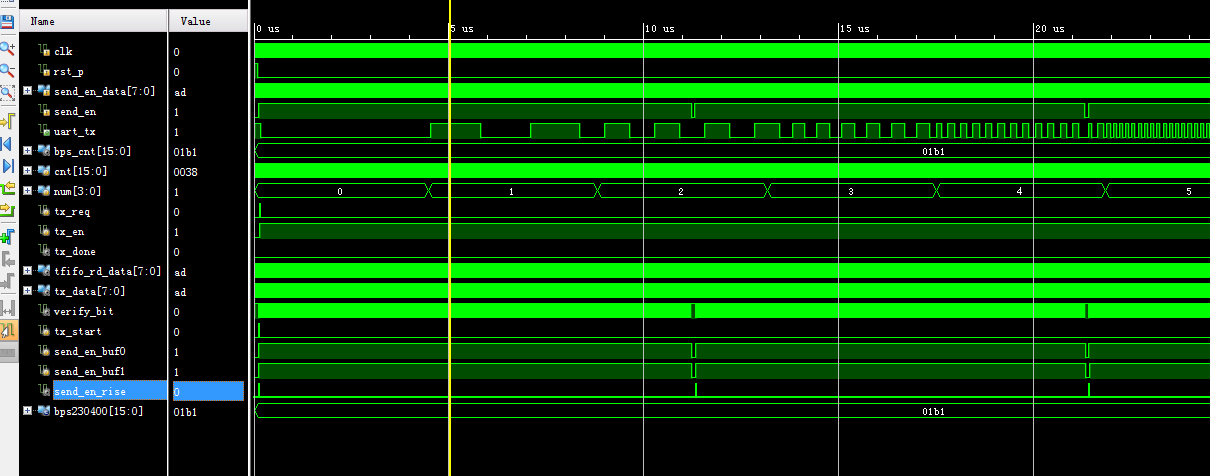

串口发送模块

部分代码展示:

//AD控制模块
module AD_ctrl(
input clk,//时钟
input rst_n,//复位
input [9:0] I_out,//通道1数据
input [9:0] Q_out,//通道2数据
input K1,//启动1通道采集
input K2,//启动2通道采集
input K3,//通道1和通道2同步采集
input K4,//采集数据通过串口发送到上位机
output reg D0,//LED灯，D0亮单通道采集状态
output reg D1,//LED灯，D0、D1亮表示双通道采集状态
output reg D2,//LED灯，D2亮表示数据发送状态
output reg [9:0] channel_1,//通道1数据
output reg [9:0] channel_2,//通道2数据
output reg chn_1_uart_en,//串口1发送使能
output reg [9:0] chn_1_uart,//串口1发送数据
output reg chn_2_uart_en,//串口2发送使能
output reg [9:0] chn_2_uart //串口2发送数据
);
//AD串口电压为1.4V
//根据公式：1.4v/4096=0.2V/x
//x=585
reg [31:0] time_cnt=32'd0;
reg [2:0] mode=3'd7;
//模式控制
always@(posedge clk or negedge rst_n)
if(!rst_n)
mode<=2'd7;//复位，7为无效模式
else
if(K1==0)//按键触发，启动1通道采集
mode<=2'd0;//1通道采集
else if(K2==0)//按键触发，启动2通道采集
mode<=2'd1;//2通道采集
else if(K3==0)//按键触发，通道1和通道2同步采集
mode<=2'd2;//通道1和通道2同步采集
else if(K4==0)//按键触发，采集数据通过串口发送到上位机
mode<=2'd3;
else if(I_out>10'd585 || Q_out>10'd585)//预置触发，判断大于0.2.自动采集1秒
mode<=2'd4;
else if(time_cnt>=32'd1000)//计时1秒--仿真将100_000_000改小为1000
mode<=2'd7;//回到无效状态
//1秒计时
always@(posedge clk or negedge rst_n)
if(!rst_n)
time_cnt<=32'd0;
else
if(mode==2'd4)
time_cnt<=time_cnt+1;//计时
else
time_cnt<=32'd0;
