音频采集与延时回放系统设计Verilog代码VIVADO仿真

名称：音频采集与延时回放系统设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

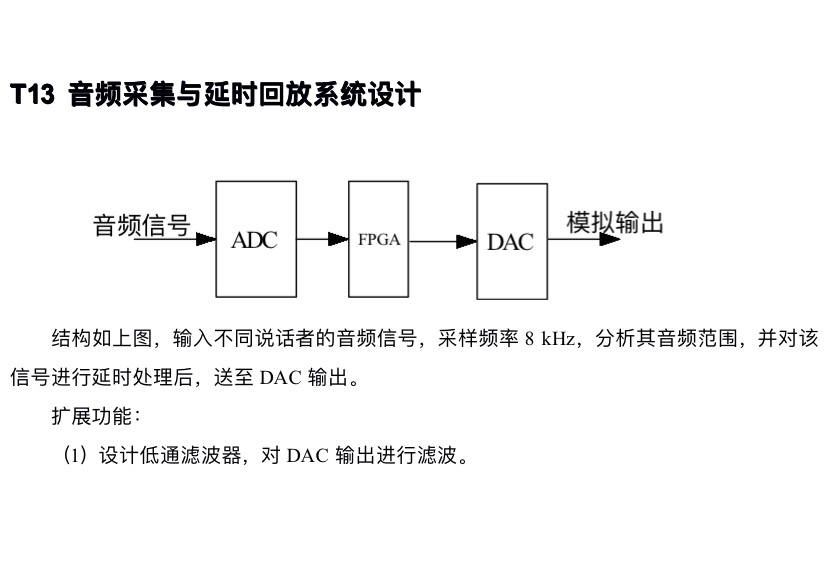

代码功能：

输入不同说话者的音频信号,采样频率8kHz,分析其音频范围,并对该信号进行延时处理后,送至DAC输出

扩展功能

(1)设计低通滤波器,对DAC输出进行滤波。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

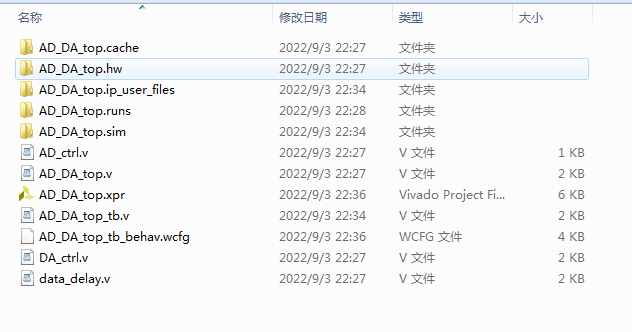

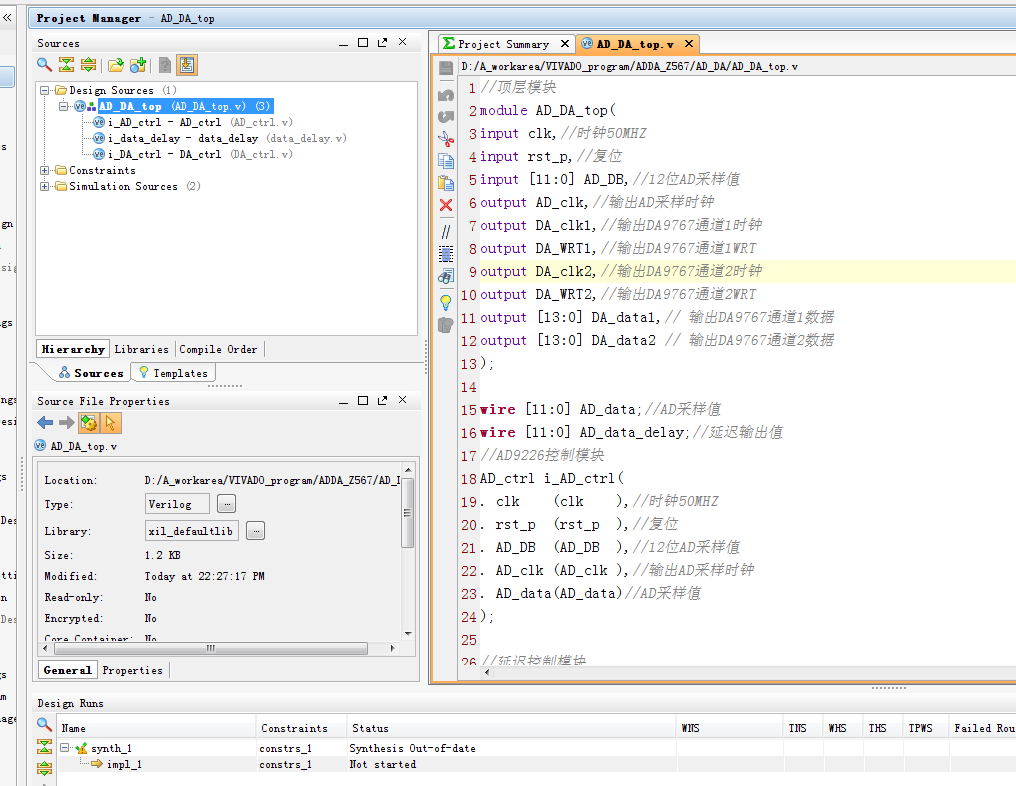

1. 工程文件

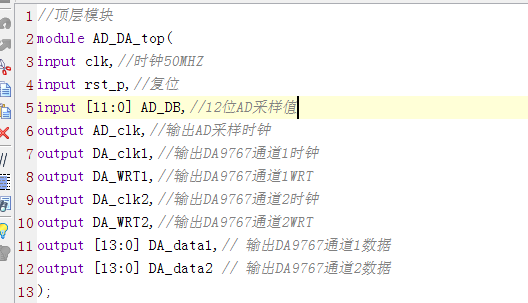

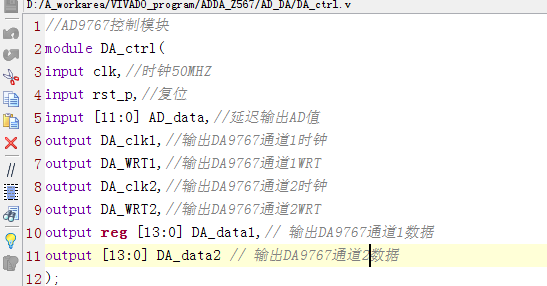

2. 程序文件

3. 程序编译

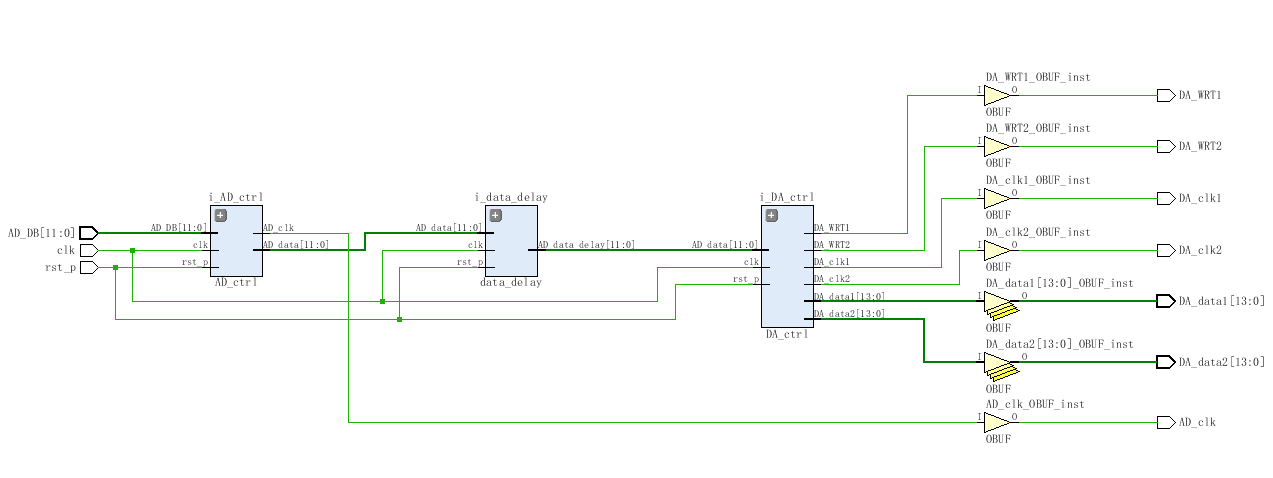

4. RTL图

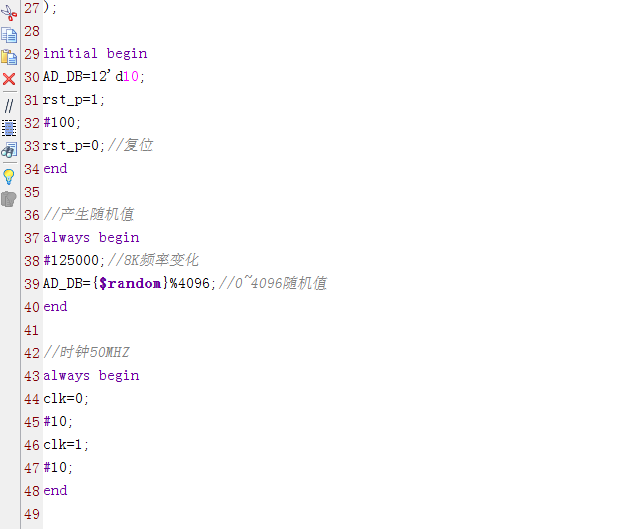

5. Testbench

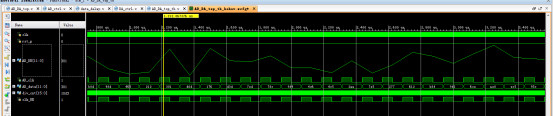

6. 仿真图

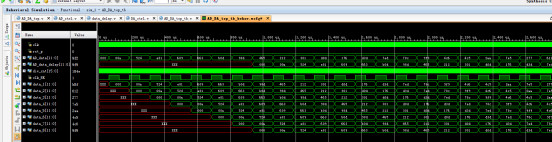

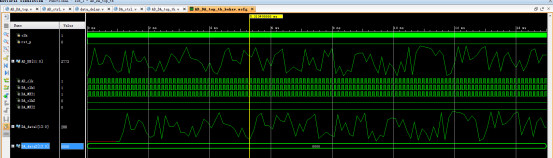

整体仿真图

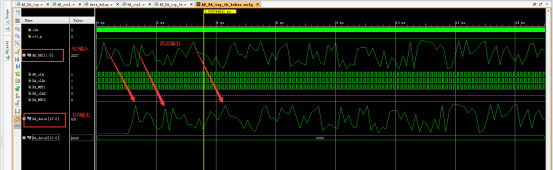

AD控制模块

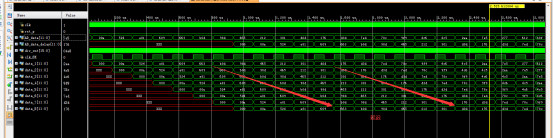

延迟模块

DA控制模块

部分代码展示:

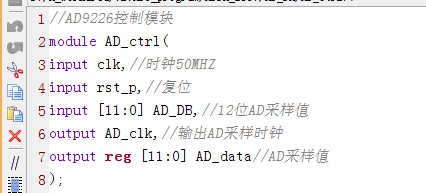

//AD9226控制模块
module AD_ctrl(
input clk,//时钟50MHZ
input rst_p,//复位
input [11:0] AD_DB,//12位AD采样值
output AD_clk,//输出AD采样时钟
output reg [11:0] AD_data//AD采样值
);
//50MHz分频到8KHz,需要计数6250
reg [15:0] div_cnt;
always@(posedge clk or posedge rst_p)
if(rst_p)
div_cnt<=16'd0;//复位
else if(div_cnt<16'd6250)
div_cnt<=div_cnt+16'd1;//计数
else
div_cnt<=16'd0;//清零，循环计数0~6249
//8K信号
reg clk_8K;
always@(posedge clk or posedge rst_p)
if(rst_p)
clk_8K<=0;
else
if(div_cnt>16'd3125)//6250的一半，一半为高电平，一半为低电平
clk_8K<=1;//8K信号，高电平
else
clk_8K<=0;//8K信号，低电平
assign AD_clk=clk_8K;//输出AD采样时钟

代码文件（付费下载）：
