4位比较器及28进制计数器设计Verilog代码VIVADO仿真

名称：4位比较器及28进制计数器设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

基于 vivado设计一个对四位无符号的二进制数进行比较的电路,根据第一个数是否大于、等于、小于第二个数,使得相应的三个输出端(大于、小于、等于)输出值为“1”要求用与门、与非门、非门,异或门,或同或门组成

基于 vivid0设计一个以74161为核心的28进制计数器

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

4位比较器设计文档.doc

28进制计数器设计文档.doc

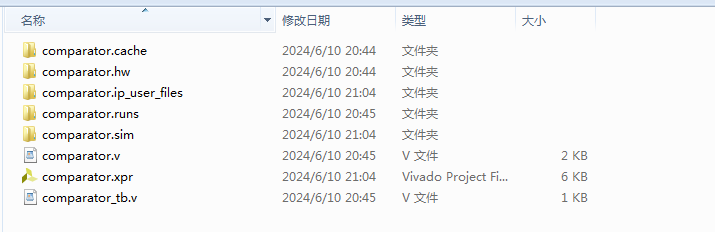

1. 工程文件

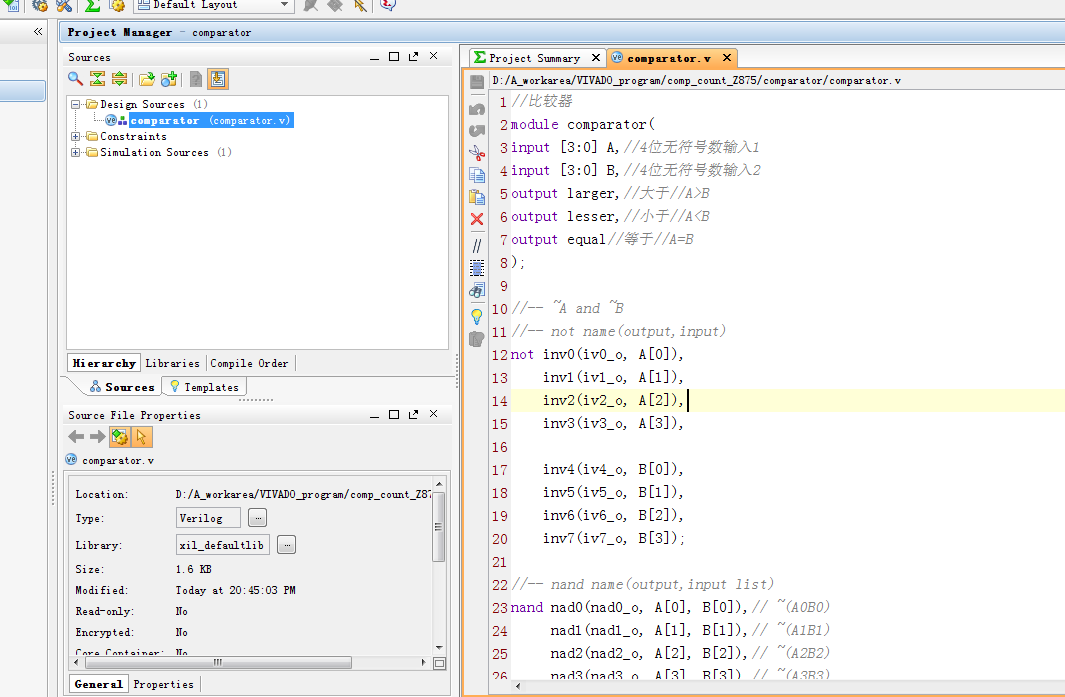

2. 程序文件

3. 程序编译

4. RTL图

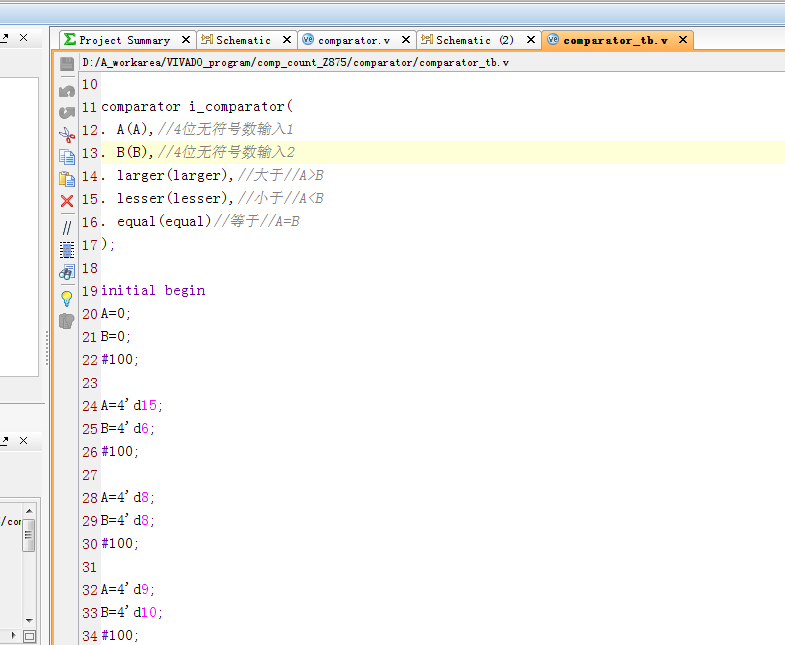

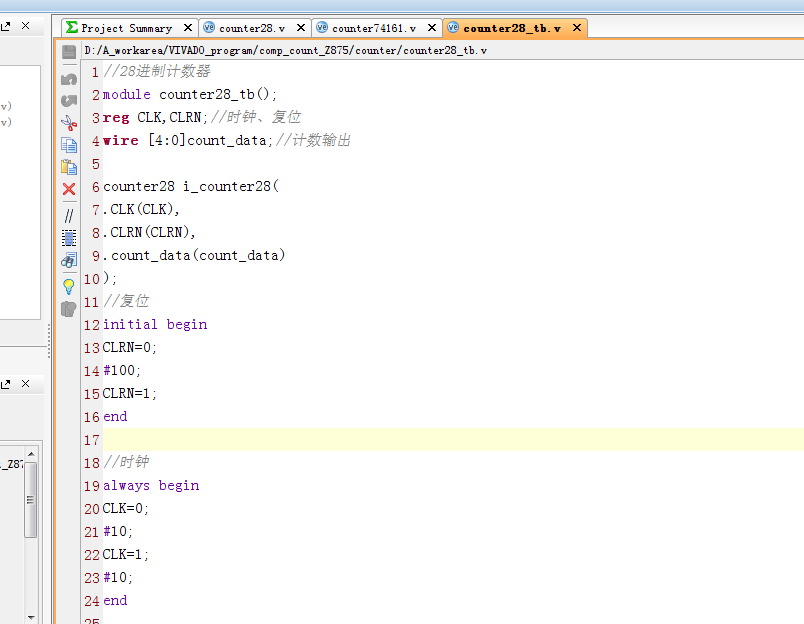

5. Testbench

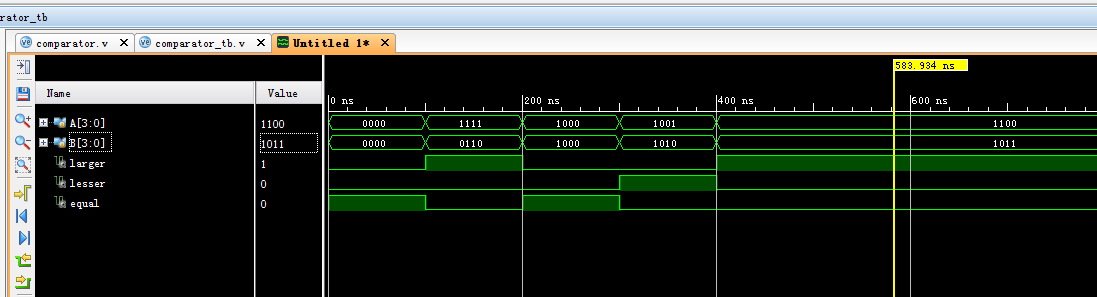

6. 仿真图

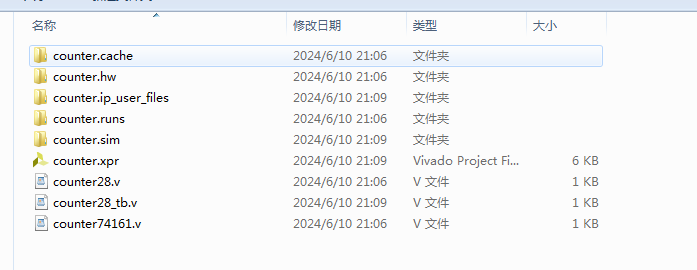

1. 工程文件

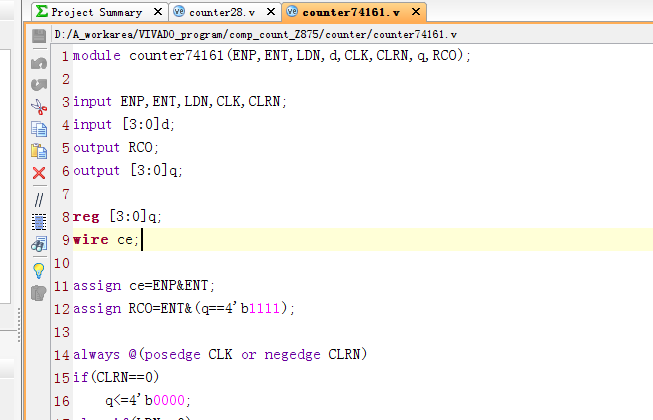

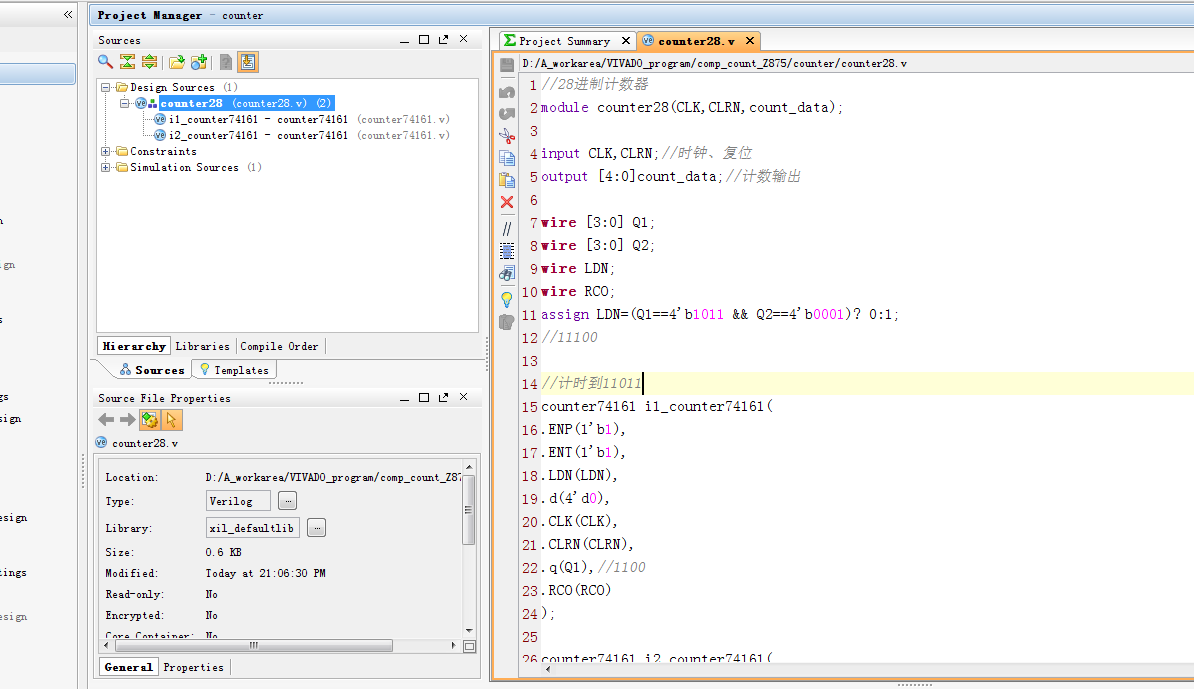

2. 程序文件

3. 程序编译

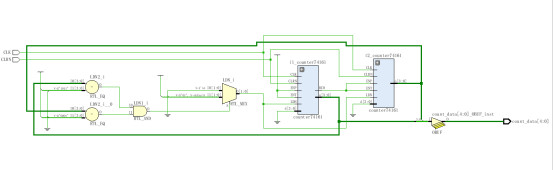

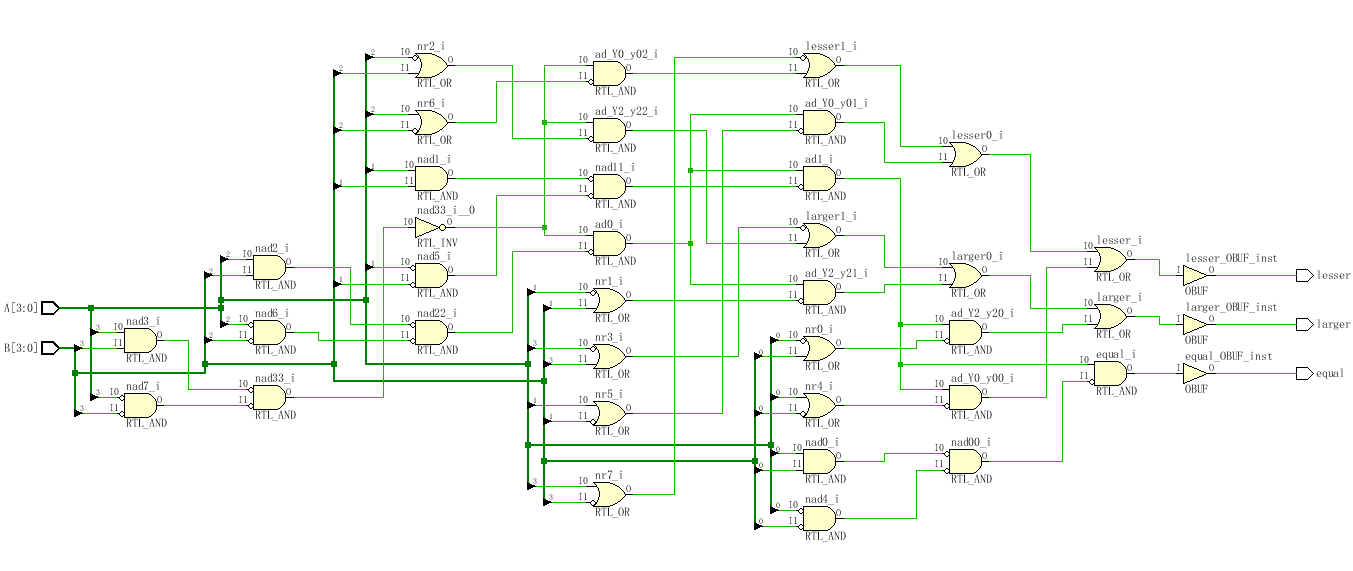

4. RTL图

5. Testbench

6. 仿真图

部分代码展示:

//比较器
module comparator(
input [3:0] A,//4位无符号数输入1
input [3:0] B,//4位无符号数输入2
output larger,//大于//A>B
output lesser,//小于//A<B
output equal//等于//A=B
);
//-- ~A and ~B
//-- not name(output,input)
not inv0(iv0_o, A[0]),
    inv1(iv1_o, A[1]),
    inv2(iv2_o, A[2]),
    inv3(iv3_o, A[3]),
    inv4(iv4_o, B[0]),
    inv5(iv5_o, B[1]),
    inv6(iv6_o, B[2]),
    inv7(iv7_o, B[3]);
//-- nand name(output,input list)
nand nad0(nad0_o, A[0], B[0]),// ~(A0B0)
     nad1(nad1_o, A[1], B[1]),// ~(A1B1)
     nad2(nad2_o, A[2], B[2]),// ~(A2B2)
     nad3(nad3_o, A[3], B[3]),// ~(A3B3)
     nad4(nad4_o,iv0_o,iv4_o),
     nad5(nad5_o,iv1_o,iv5_o),
     nad6(nad6_o,iv2_o,iv6_o),
     nad7(nad7_o,iv3_o,iv7_o);
//--
nand nad00(nad00_o,nad0_o,nad4_o),
     nad11(nad11_o,nad1_o,nad5_o),
     nad22(nad22_o,nad2_o,nad6_o),
     nad33(nad33_o,nad3_o,nad7_o);
//--
nor nr0(nr0_o,iv0_o,B[0]),
    nr1(nr1_o,iv1_o,B[1]),
    nr2(nr2_o,iv2_o,B[2]),
    nr3(nr3_o,iv3_o,B[3]);
//--
nor nr4(nr4_o,A[0],iv4_o),
    nr5(nr5_o,A[1],iv5_o),
    nr6(nr6_o,A[2],iv6_o),
    nr7(nr7_o,A[3],iv7_o);
and ad0(ad3322_o,nad33_o,nad22_o),
    ad1(ad332211_o,ad3322_o,nad11_o);
