时序逻辑设计之数字钟实验设计Verilog代码VIVADO仿真

名称：时序逻辑设计之数字钟实验设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

时序逻辑设计之数字钟实验设计

本实验实现了一个简单的数字钟,能实现计时的功能。由于数码管只有4位,因此本数字钟只能计分和秒。

本系统的逻辑部分主要由74系列的P构成。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

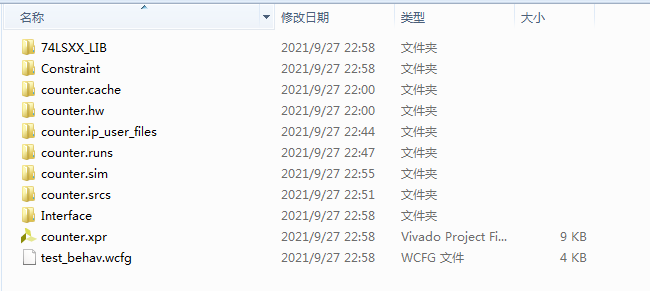

1. 工程文件

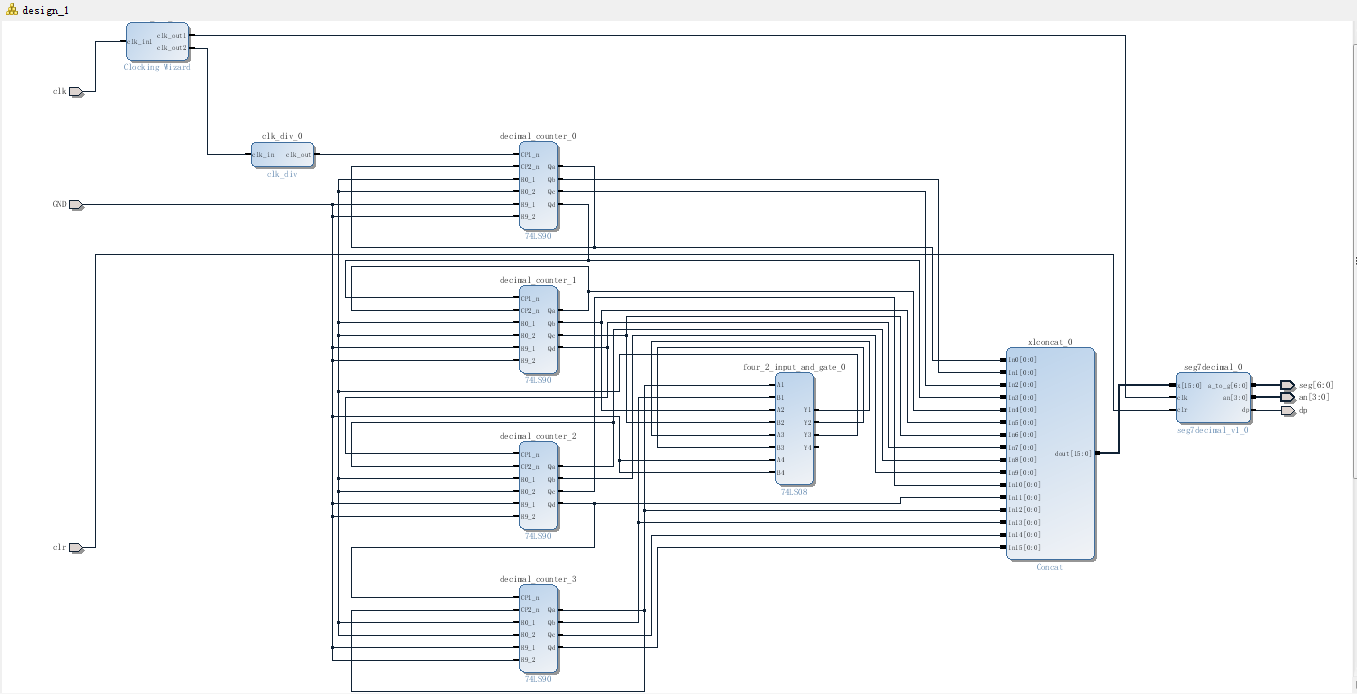

2. 原理图设计

3. 程序编译

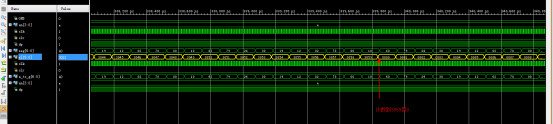

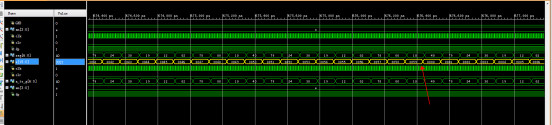

4. 仿真图

注：仿真时将clk_div参数设置为10，上板验证时参数设置为100000000

参数设置

部分代码展示:

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2014/10/10 21:49:35
// Design Name:
// Module Name: clk_div
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////
module clk_div #(parameter N = 100000000)(
    input clk_in,
    output reg clk_out
    );

    reg [31:0]count;
    always@(posedge clk_in)begin
        if(count < N)begin
            count <= count + 1'b1;
            clk_out <= 1'b0;
        end
        else begin
            count <= 0;
            clk_out <= 1'b1;
        end
    end

endmodule
