4位二进制74163计数器设计VHDL代码Quartus 正点原子新起点开发板

名称：4位二进制74163计数器设计VHDL代码Quartus 正点原子新起点开发板1

软件：Quartus

语言：VHDL

代码功能：使用quartus用vhdl语言设计一个4位二进制74163计数器

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

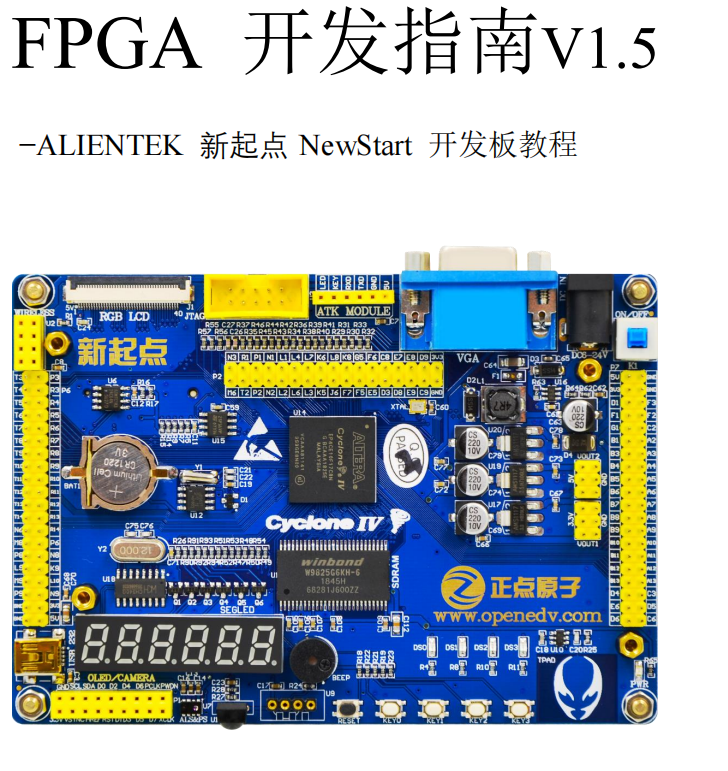

本代码已在正点原子新起点开发板1验证，正点原子新起点开发板1如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.do

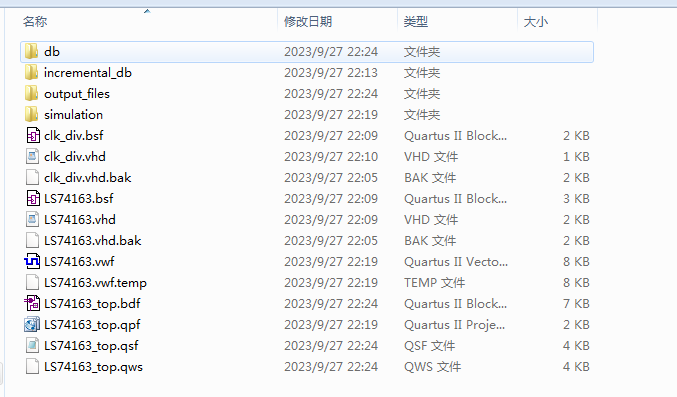

1. 工程文件

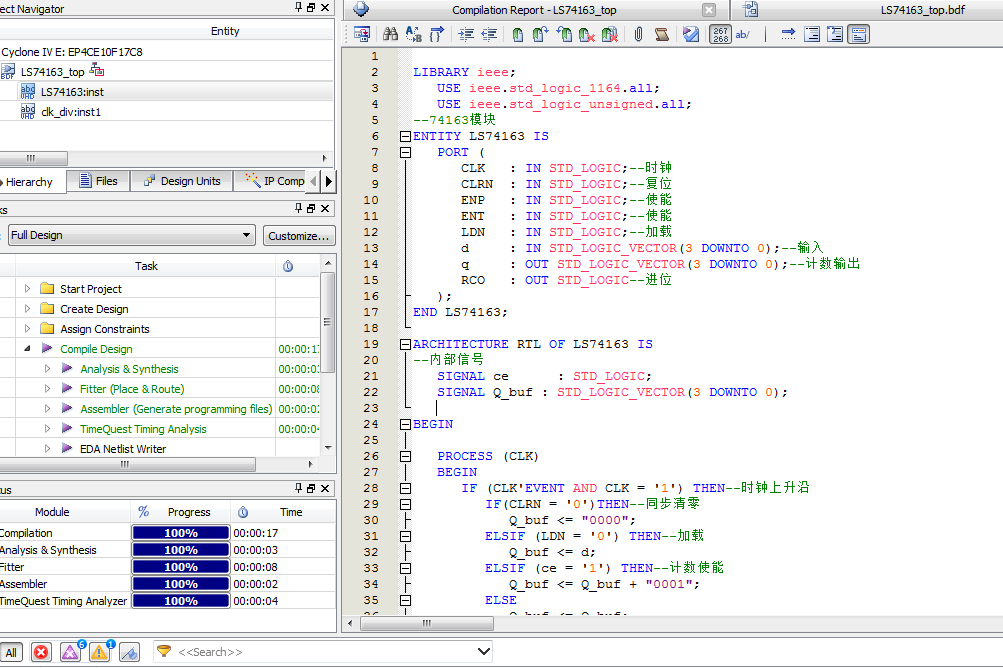

2. 程序文件

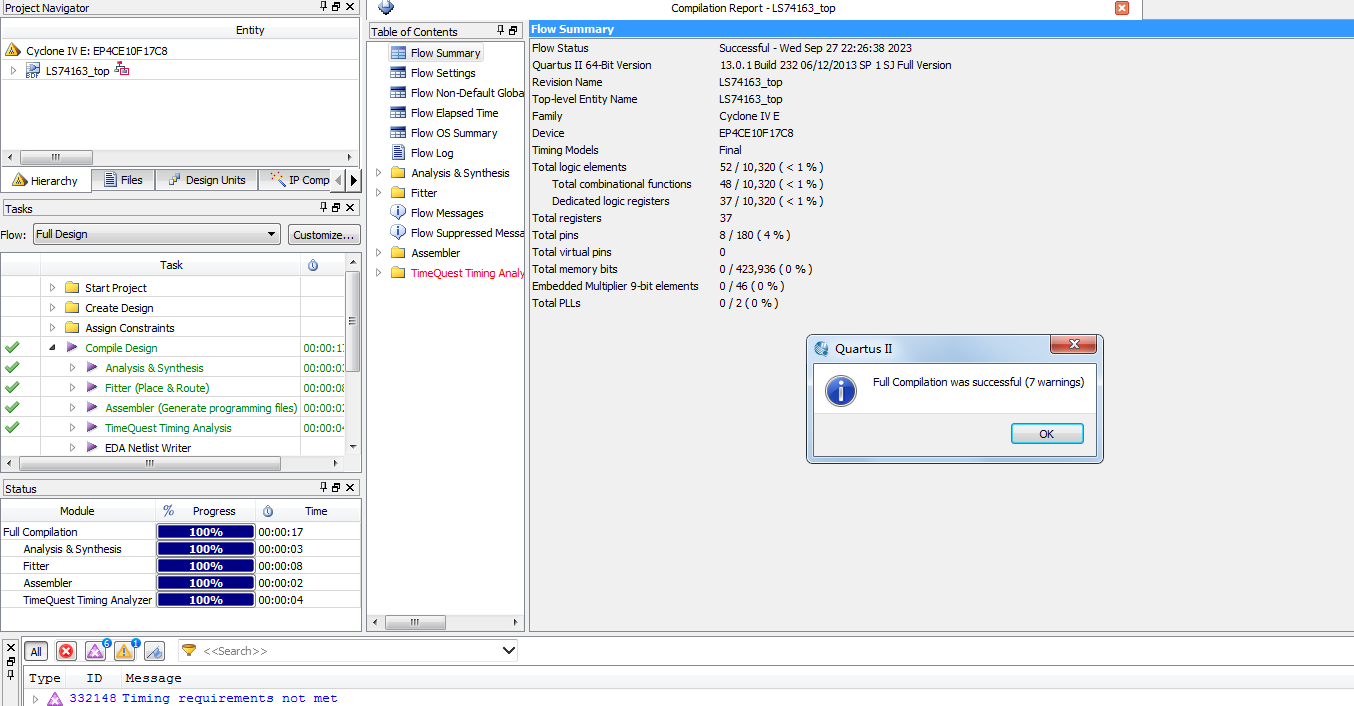

3. 程序编译

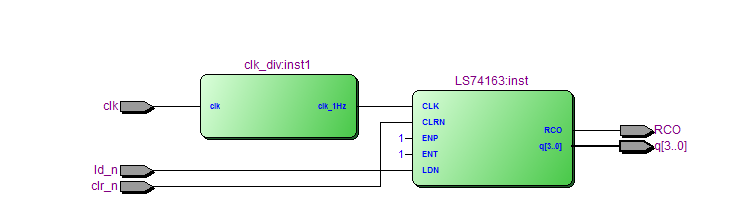

4. RTL图

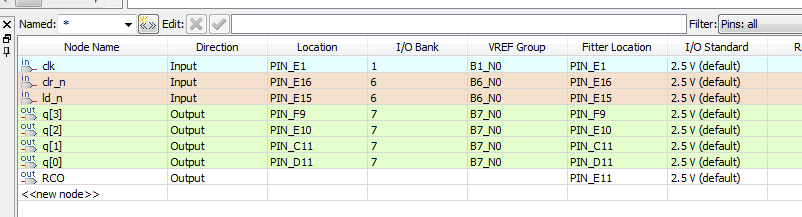

5. 管脚分配

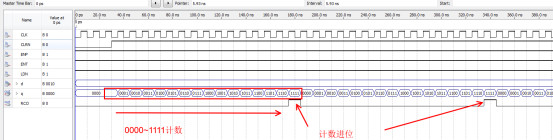

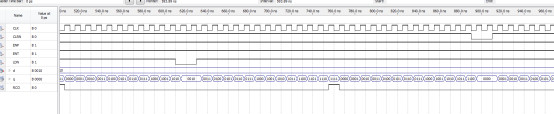

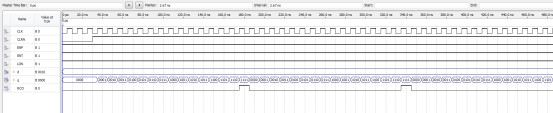

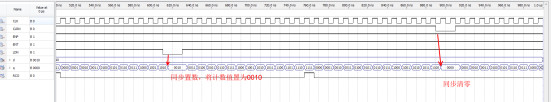

6. 仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--74163模块
ENTITY LS74163 IS
   PORT (
      CLK   : IN STD_LOGIC;--时钟
      CLRN  : IN STD_LOGIC;--复位
      ENP   : IN STD_LOGIC;--使能
      ENT   : IN STD_LOGIC;--使能
      LDN   : IN STD_LOGIC;--加载
      d     : IN STD_LOGIC_VECTOR(3 DOWNTO 0);--输入
      q     : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--计数输出
      RCO   : OUT STD_LOGIC--进位
   );
END LS74163;
ARCHITECTURE RTL OF LS74163 IS
--内部信号
   SIGNAL ce      : STD_LOGIC;
   SIGNAL Q_buf : STD_LOGIC_VECTOR(3 DOWNTO 0);

BEGIN
   PROCESS (CLK)
   BEGIN
      IF (CLK'EVENT AND CLK = '1') THEN--时钟上升沿
   IF(CLRN = '0')THEN--同步清零
Q_buf <= "0000";
         ELSIF (LDN = '0') THEN--加载
            Q_buf <= d;
         ELSIF (ce = '1') THEN--计数使能
            Q_buf <= Q_buf + "0001";
         ELSE
            Q_buf <= Q_buf;
         END IF;
      END IF;

代码文件（付费下载）：
