4层电梯设计VHDL代码Quartus仿真

名称：4层电梯设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

4层电梯设计

（1）电梯运行规则：当电梯处于上升模式时，只响应比电梯所在位置高的上楼请求信号，由下而上逐个执行，直到最后一个上楼请求执行完毕；如果高层有下楼请求，则直接升到由下楼请求的最高层，然后进入下降模式。当电梯处于下降模式时则与上升模式相反；

（2）电梯初始状态为一层状态。

（3）每层电梯入口处设有上下请求开关，电梯内设有顾客到达层次的停站请求开关；

（4）设有电梯入口处设有位置指示装置及电梯运行模式(上升或下降)指示装置；

（5）电梯到达有停站请求的楼层，电梯门打开，开门指示灯亮，开门3秒后，电梯门关闭(开门指示灯灭)。若按下电梯内开门按钮，则电梯一直处于开门状态，若按下电梯内关门按钮，则电梯立即关门。电梯继续进行，直至执行完最后一个请求信号后停留在当前层；

（6）能记忆电梯内外所有请求，并按照电梯运行规则按顺序响应，每个请求信号保留至执行后消除。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

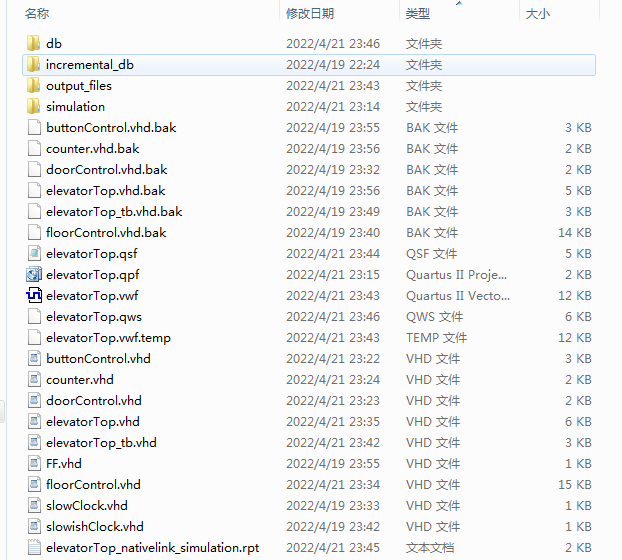

1. 工程文件

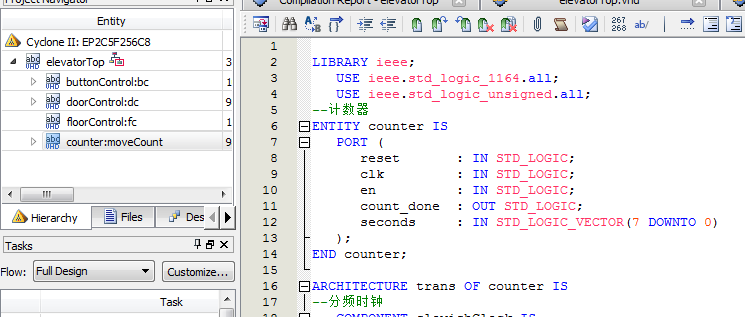

2. 程序文件

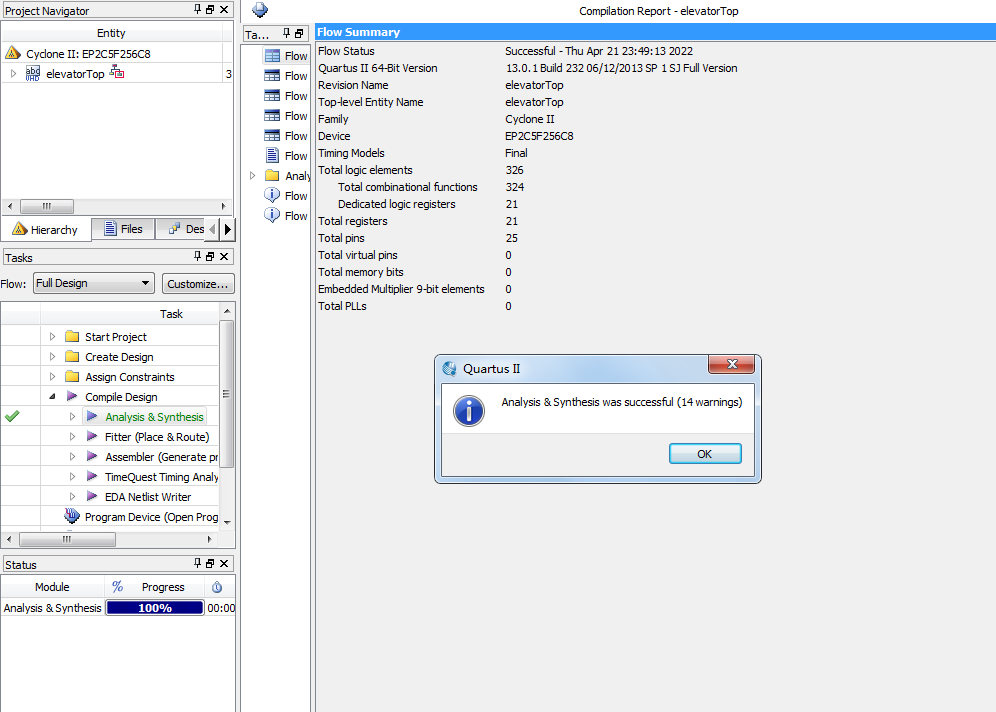

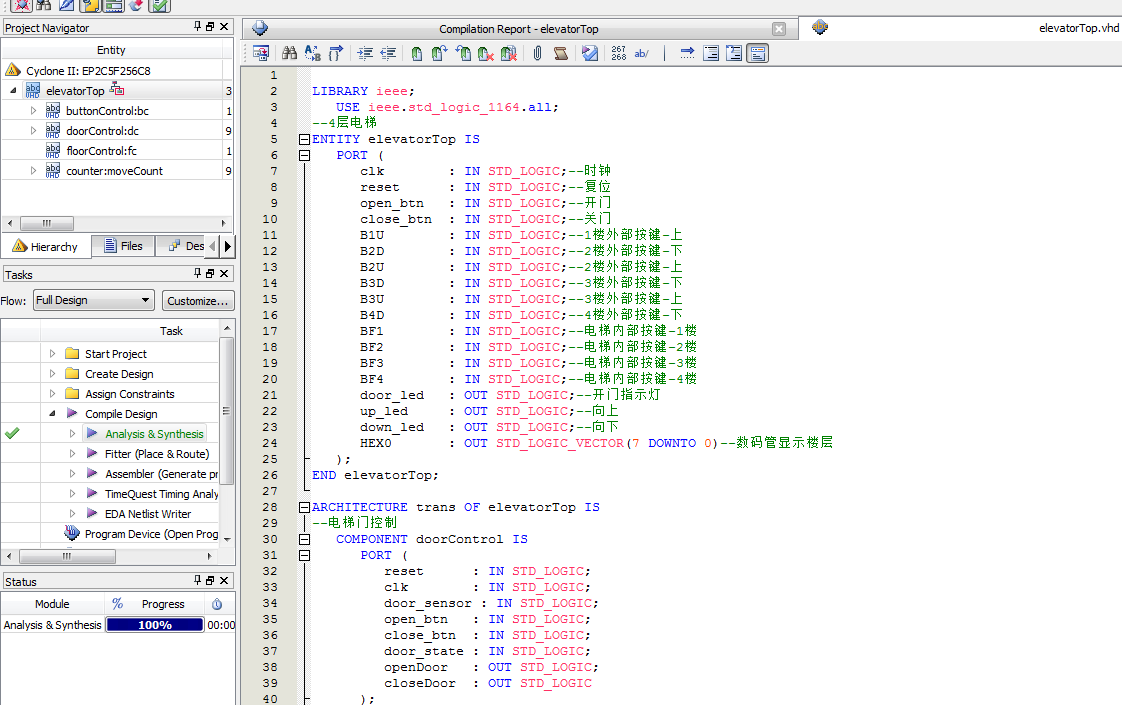

3. 程序编译

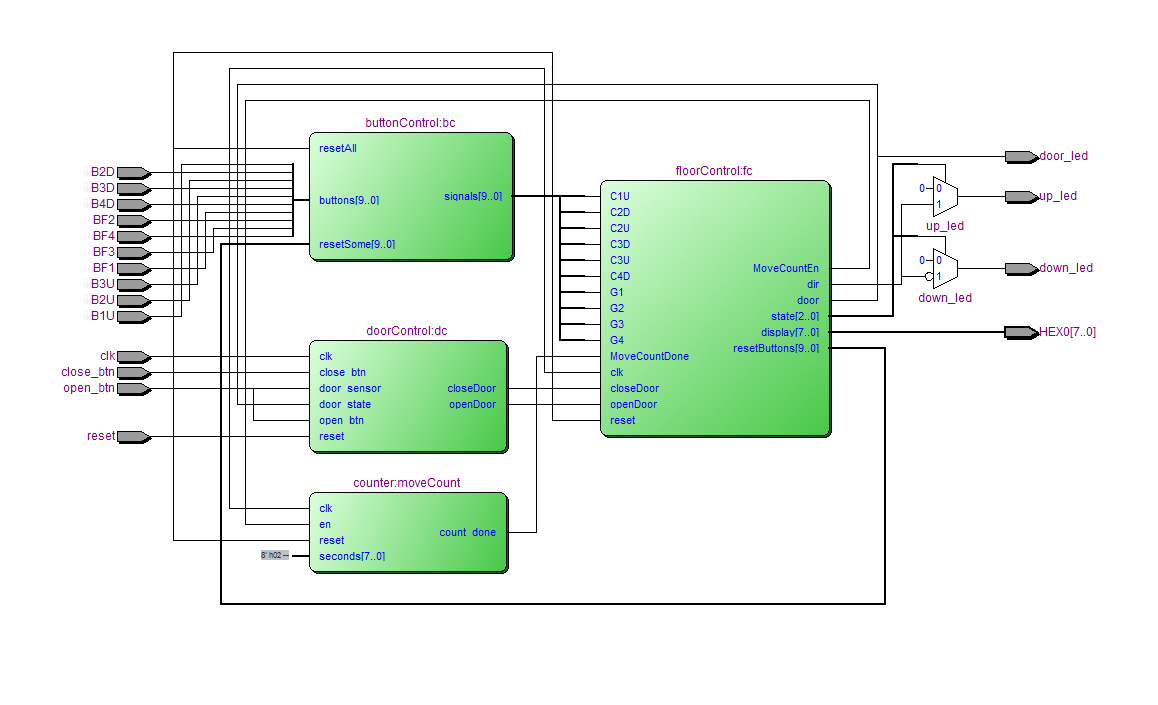

4. RTL图

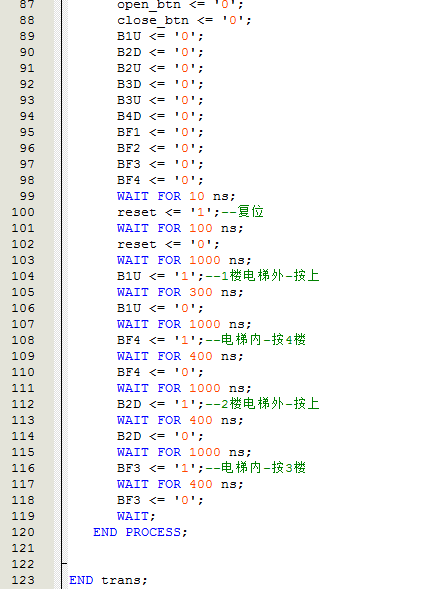

5. Testbench

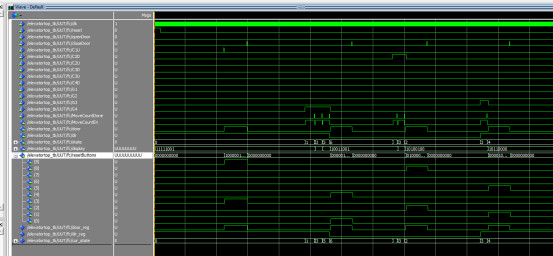

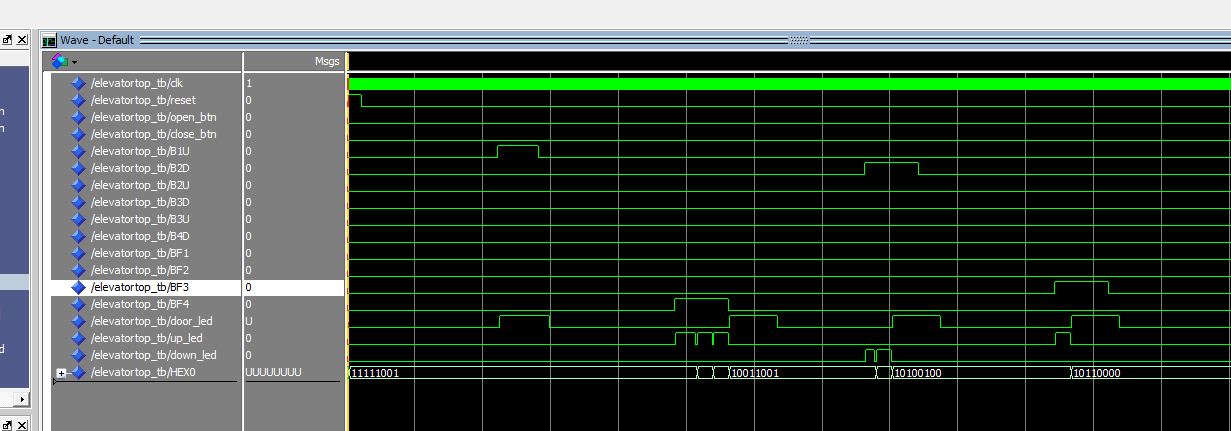

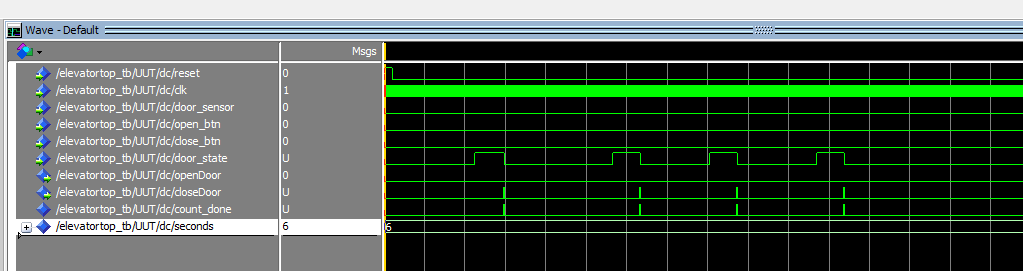

6. 仿真图

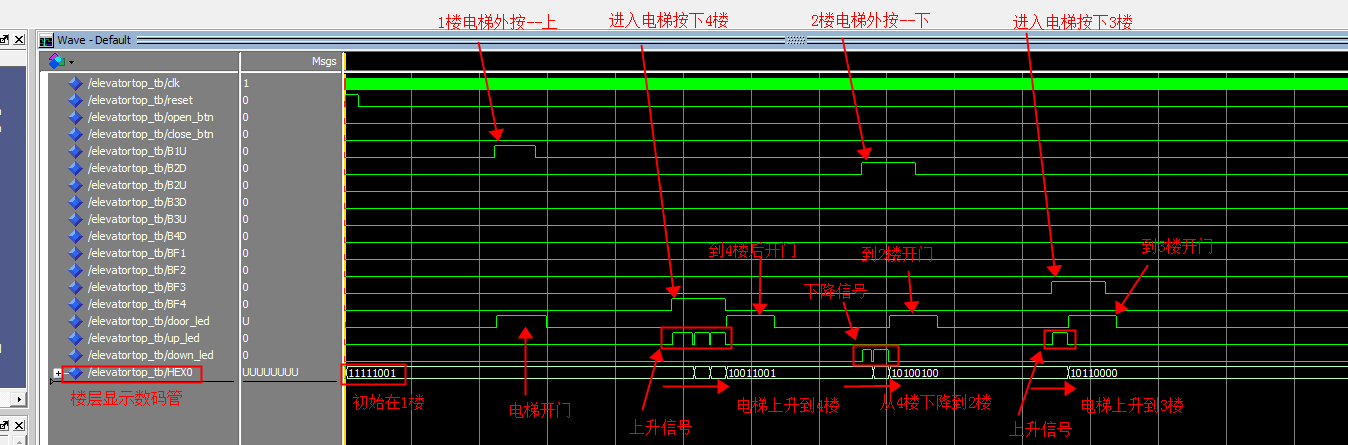

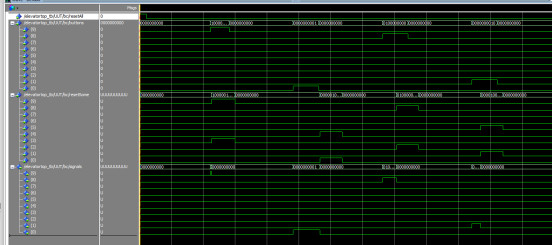

整体仿真图

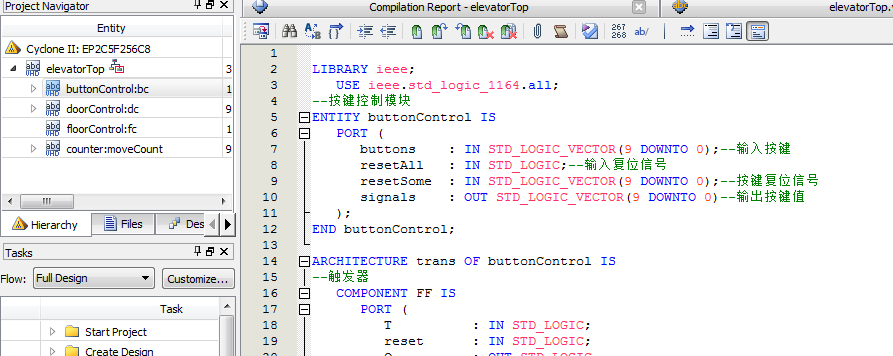

按键控制模块buttonControl

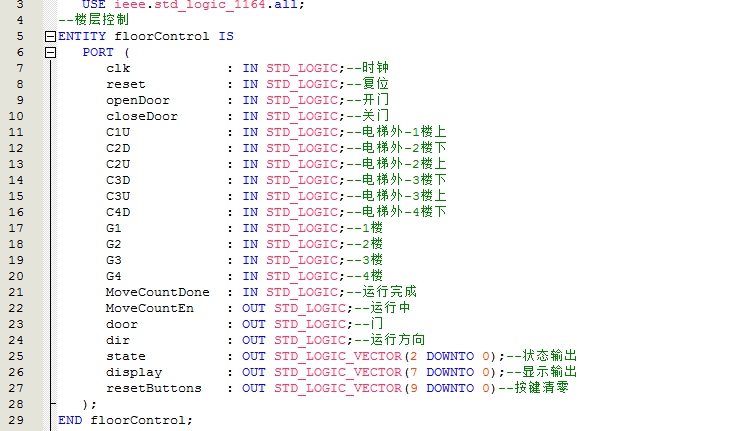

楼层控制模块floorControl

计时器模块counter

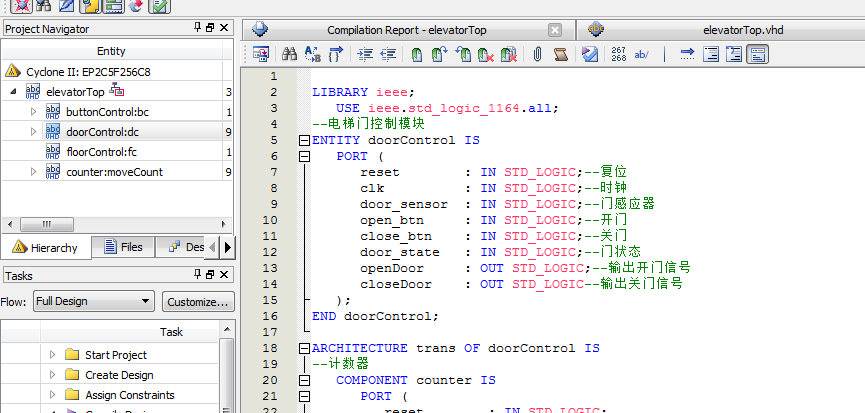

电梯门控制模块doorControl

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
--testbench
ENTITY elevatorTop_tb IS
END elevatorTop_tb;
ARCHITECTURE trans OF elevatorTop_tb IS
   COMPONENT elevatorTop IS
      PORT (
         clk : IN STD_LOGIC;
         reset : IN STD_LOGIC;
alarm  : IN STD_LOGIC;
         open_btn : IN STD_LOGIC;
         close_btn : IN STD_LOGIC;
         B1U : IN STD_LOGIC;
         B2D : IN STD_LOGIC;
         B2U : IN STD_LOGIC;
         B3D : IN STD_LOGIC;
         B3U : IN STD_LOGIC;
         B4D : IN STD_LOGIC;
         BF1 : IN STD_LOGIC;
         BF2 : IN STD_LOGIC;
         BF3 : IN STD_LOGIC;
         BF4 : IN STD_LOGIC;
         door_led : OUT STD_LOGIC;
         up_led : OUT STD_LOGIC;
         down_led : OUT STD_LOGIC;
         HEX0 : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
      );
   END COMPONENT;

   SIGNAL clk         : STD_LOGIC:='0';
   SIGNAL reset       : STD_LOGIC;
SIGNAL alarm       : STD_LOGIC;
   SIGNAL open_btn    : STD_LOGIC;
   SIGNAL close_btn   : STD_LOGIC;
   SIGNAL B1U         : STD_LOGIC;
   SIGNAL B2D         : STD_LOGIC;
   SIGNAL B2U         : STD_LOGIC;
   SIGNAL B3D         : STD_LOGIC;
   SIGNAL B3U         : STD_LOGIC;
   SIGNAL B4D         : STD_LOGIC;
   SIGNAL BF1         : STD_LOGIC;
   SIGNAL BF2         : STD_LOGIC;
   SIGNAL BF3         : STD_LOGIC;
   SIGNAL BF4         : STD_LOGIC;
    SIGNAL     door_led :  STD_LOGIC;
    SIGNAL     up_led :  STD_LOGIC;
    SIGNAL     down_led :  STD_LOGIC;
   SIGNAL HEX0       : STD_LOGIC_VECTOR(7 DOWNTO 0);
SIGNAL alarm_signal :  STD_LOGIC;
BEGIN


   --调用模块
   UUT : elevatorTop
      PORT MAP (
         clk,
         reset,
alarm,
         open_btn,
         close_btn,
         B1U,
         B2D,
         B2U,
         B3D,
         B3U,
         B4D,
         BF1,
         BF2,
         BF3,
         BF4,
         door_led,
         up_led,
 down_led,
         HEX0,
alarm_signal
      );

   PROCESS
   BEGIN
      clk <= NOT(clk);--产生时钟
WAIT FOR 5 ns;
   END PROCESS;

代码文件（付费下载）：
