乐曲演奏器设计Verilog代码Quartus 正点原子新起点开发板

名称：乐曲演奏器设计Verilog代码Quartus  正点原子新起点开发板

软件：Quartus

语言：Verilog

代码功能：

乐曲演奏器设计

1、PWM结合蜂鸣器实现乐曲演奏器实物演示

简谱说明：

8表示简谱1

9表示简谱2

10表示简谱3

以此类推

每个简谱对应4个相同的值

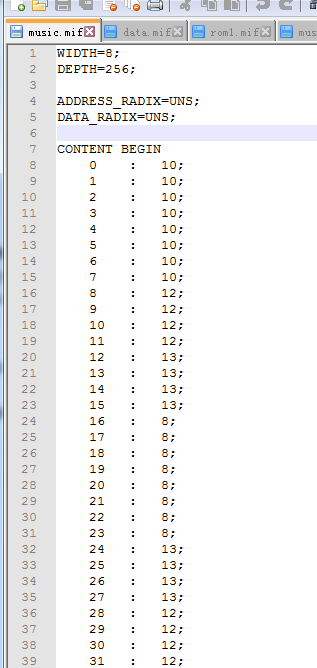

茉莉花的简谱存储在ROM中，具体值可以打开music.mif文件查看

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在正点原子新起点开发板验证，正点原子新起点开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

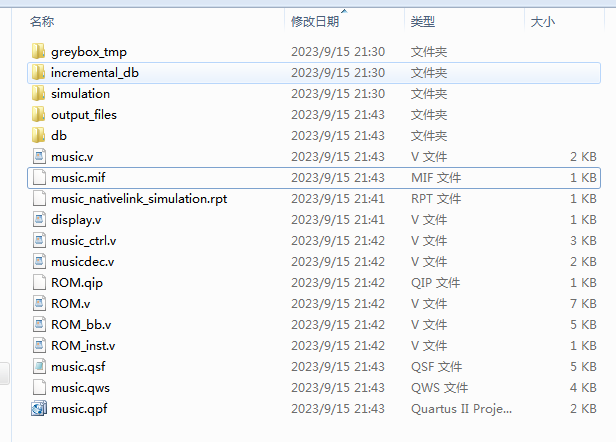

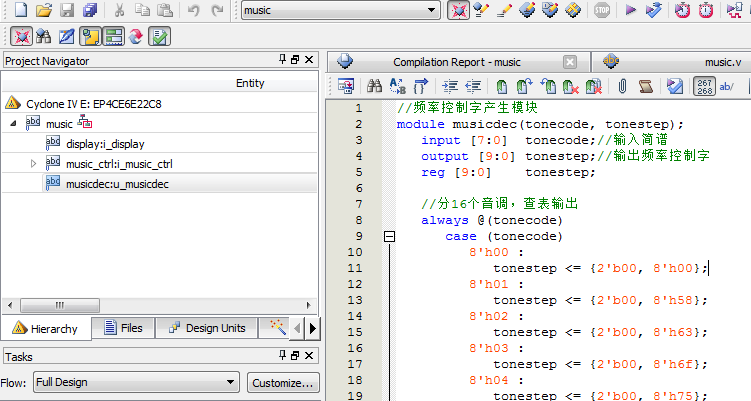

1. 工程文件

2. 程序文件

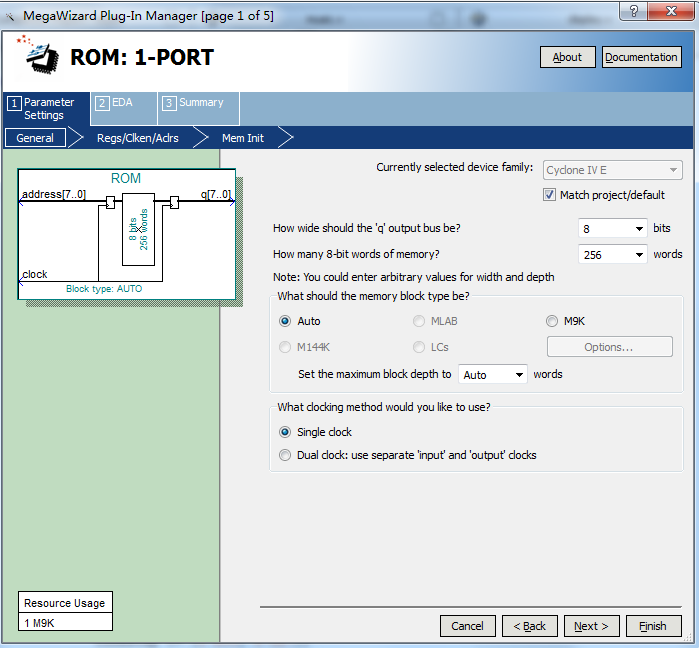

ROM文件

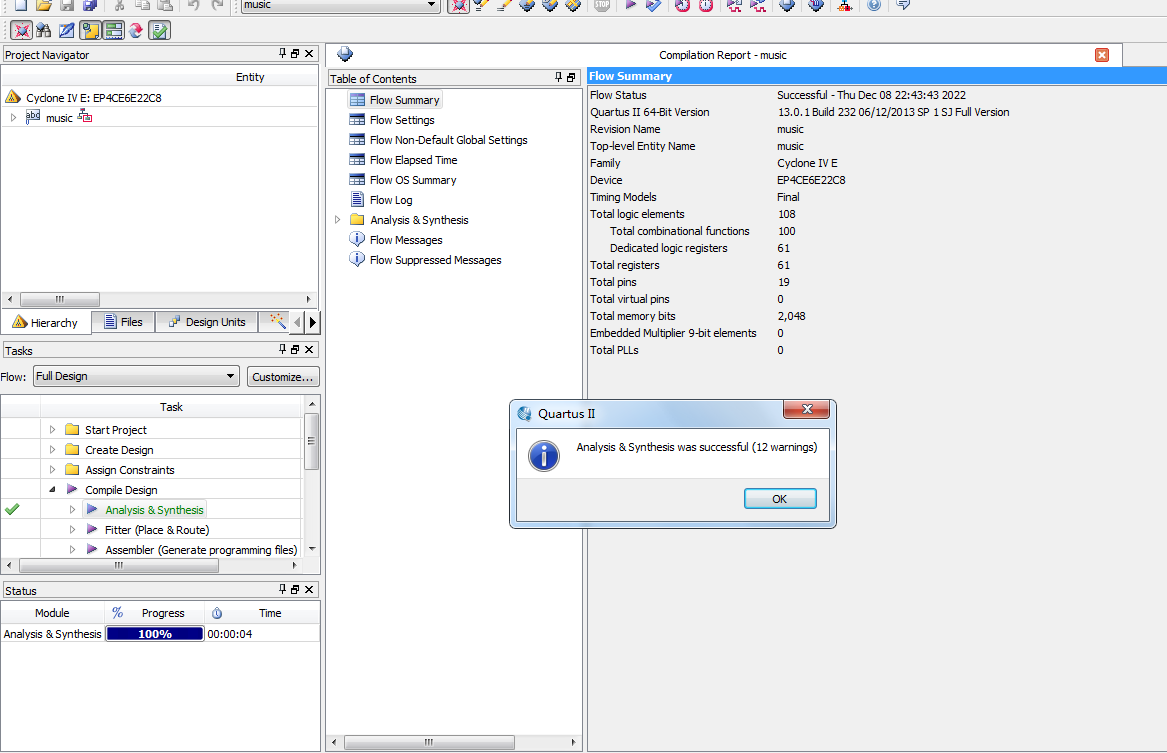

3. 程序编译

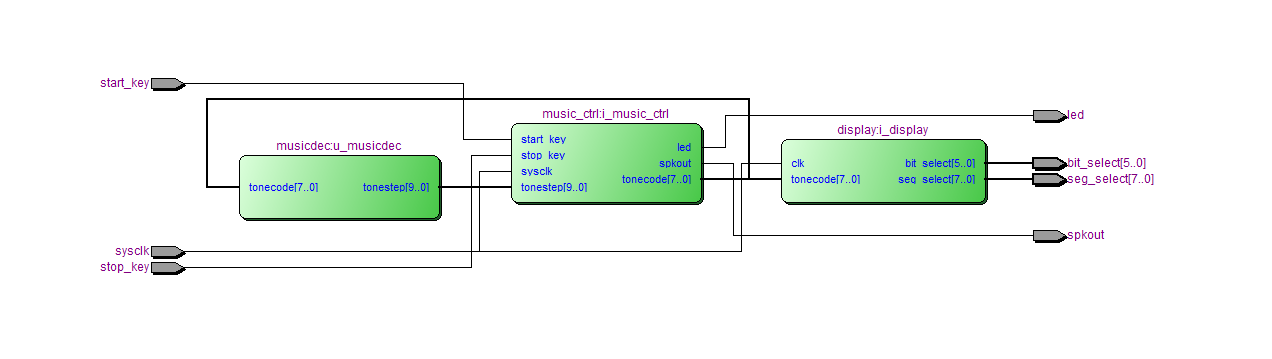

4. RTL图

5. Testbench

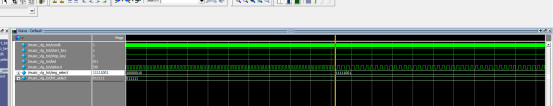

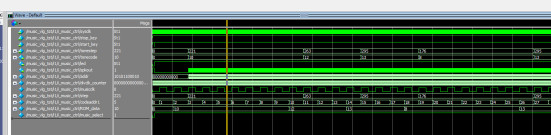

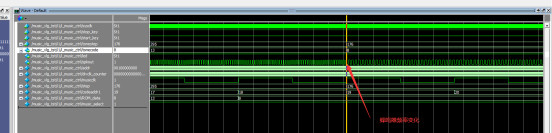

6. 仿真图

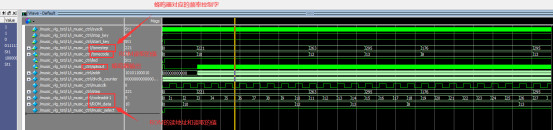

整体仿真图

音乐控制模块

频率控制模块

数码管显示模块

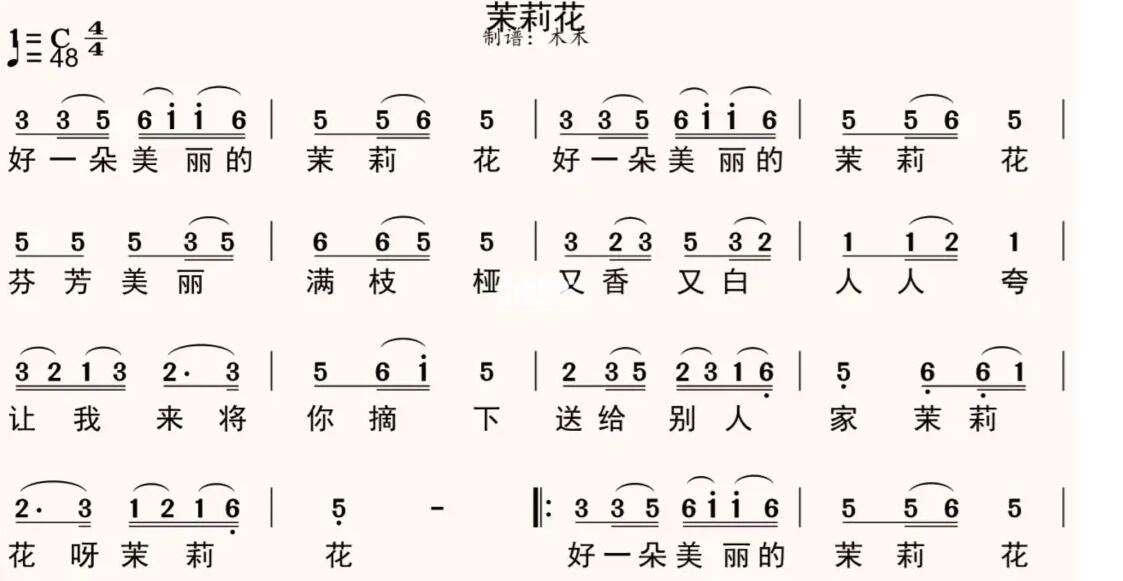

附简谱：

部分代码展示:

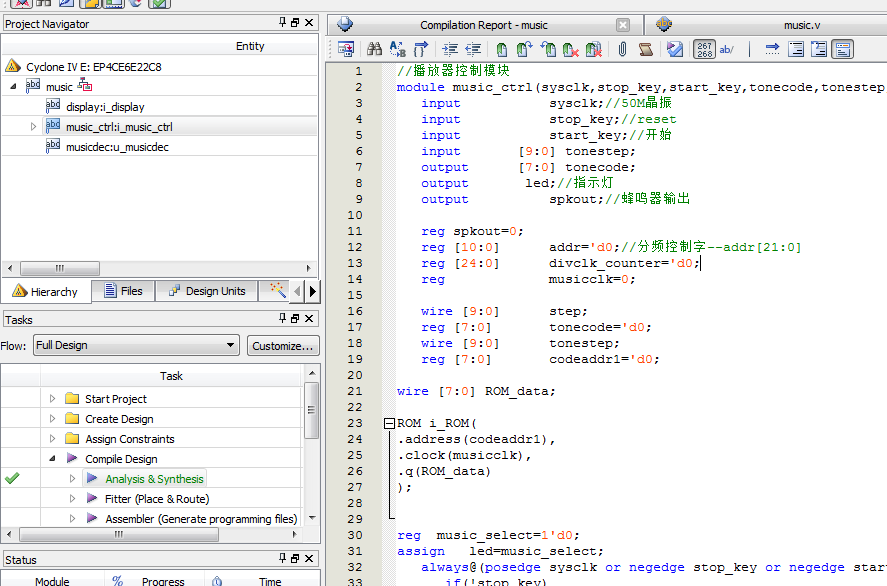

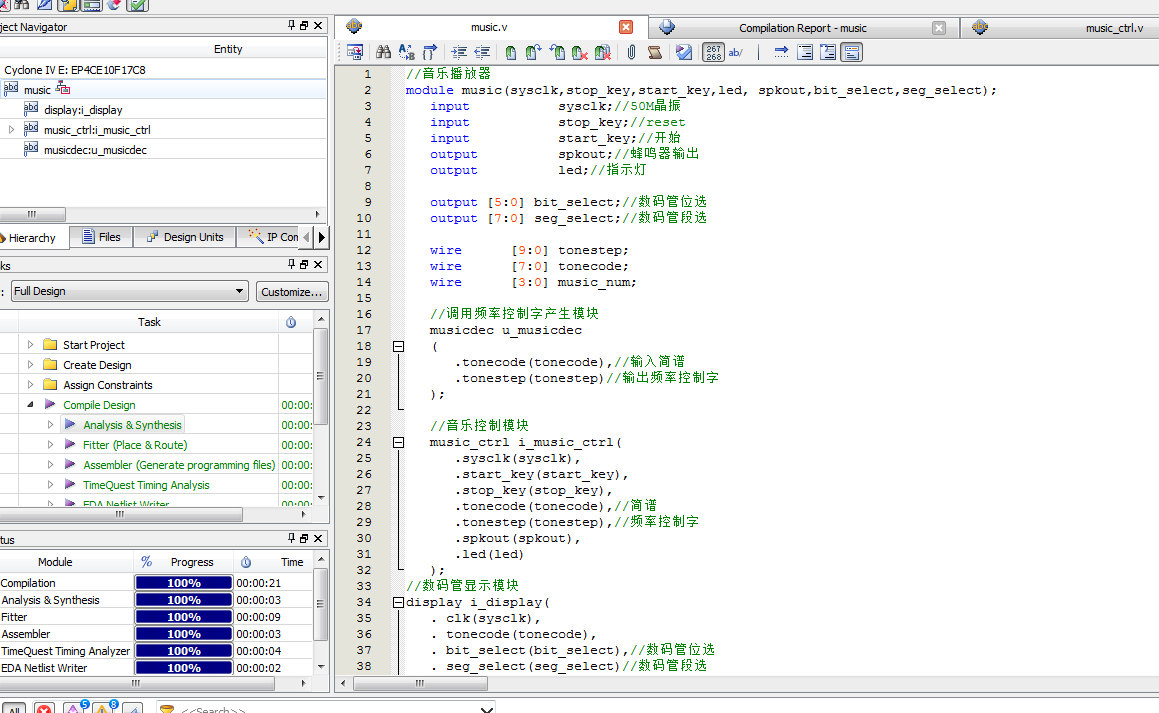

//音乐播放器
module music(sysclk,stop_key,start_key,led, spkout,bit_select,seg_select);
   input           sysclk;//50M晶振
input           stop_key;//reset
input           start_key;//开始
   output          spkout;//蜂鸣器输出
output          led;//指示灯
output [5:0] bit_select;//数码管位选
   output [7:0] seg_select;//数码管段选
wire      [9:0] tonestep;
   wire      [7:0] tonecode;
wire      [3:0] music_num;
   //调用频率控制字产生模块
   musicdec u_musicdec
(
.tonecode(tonecode),//输入简谱
.tonestep(tonestep)//输出频率控制字
);
//音乐控制模块
music_ctrl i_music_ctrl(
.sysclk(sysclk),
.start_key(start_key),
.stop_key(stop_key),
.tonecode(tonecode),//简谱
.tonestep(tonestep),//频率控制字
.spkout(spkout),
.led(led)
);
//数码管显示模块
display i_display(
. clk(sysclk),
. tonecode(tonecode),
. bit_select(bit_select),//数码管位选
   . seg_select(seg_select)//数码管段选
);
endmodule
