交通灯控制器设计VHDL代码Quartus仿真

名称：交通灯控制器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

交通灯控制器设计

内容及要求

交通灯的显示有很多方式,如十字路口、丁字路口等,而对于同一个路口又有很多不同的显示要求,比如十字路口,依人们的交通常规,“红灯停,绿灯行,黄灯提醒

(1)十字路口,A、B两方向,红:黄:绿,亮灯维持时间、车子左右转弯可自行设计

(2)当按下复位时,各方向上均亮红灯,倒计时停止

(3)各个方向的红黄绿等可用发光二极管替代。

(4)黄灯可1Hz闪烁亮,亮灯时间自行设计。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

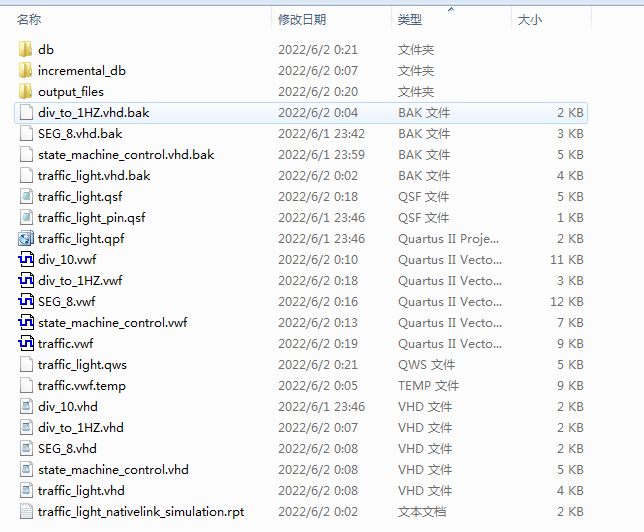

1. 工程文件

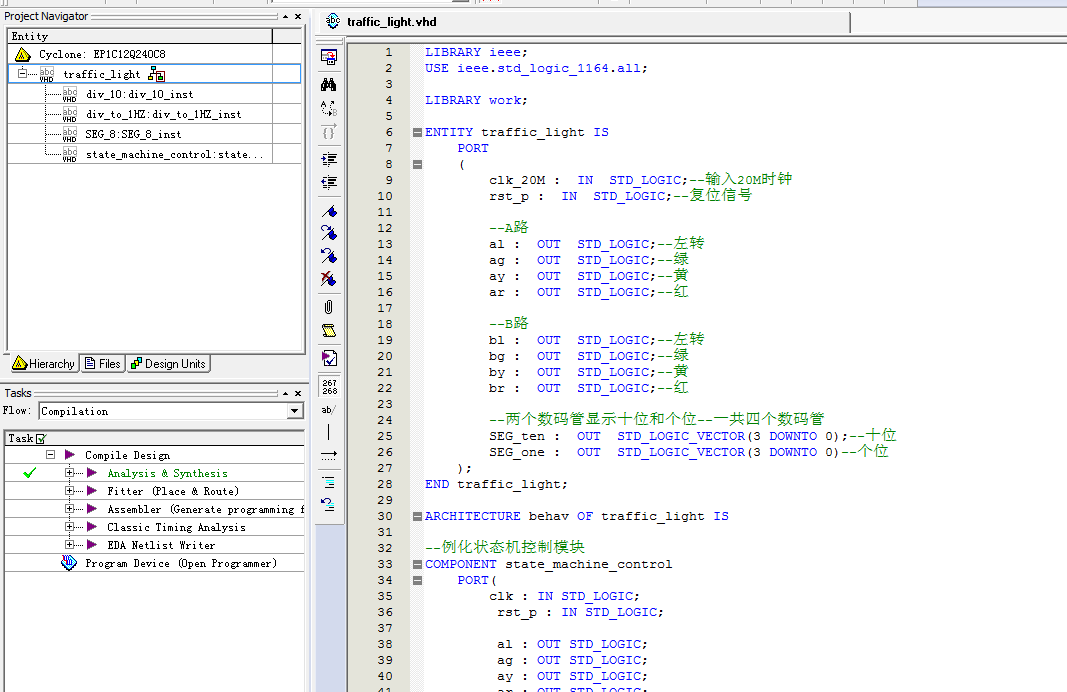

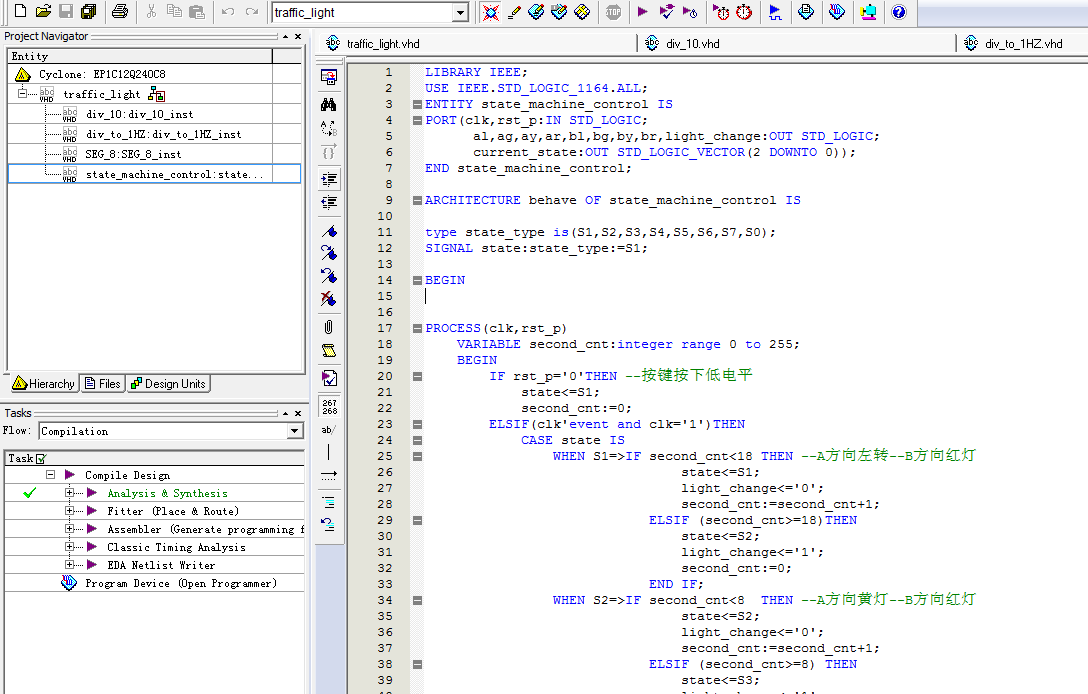

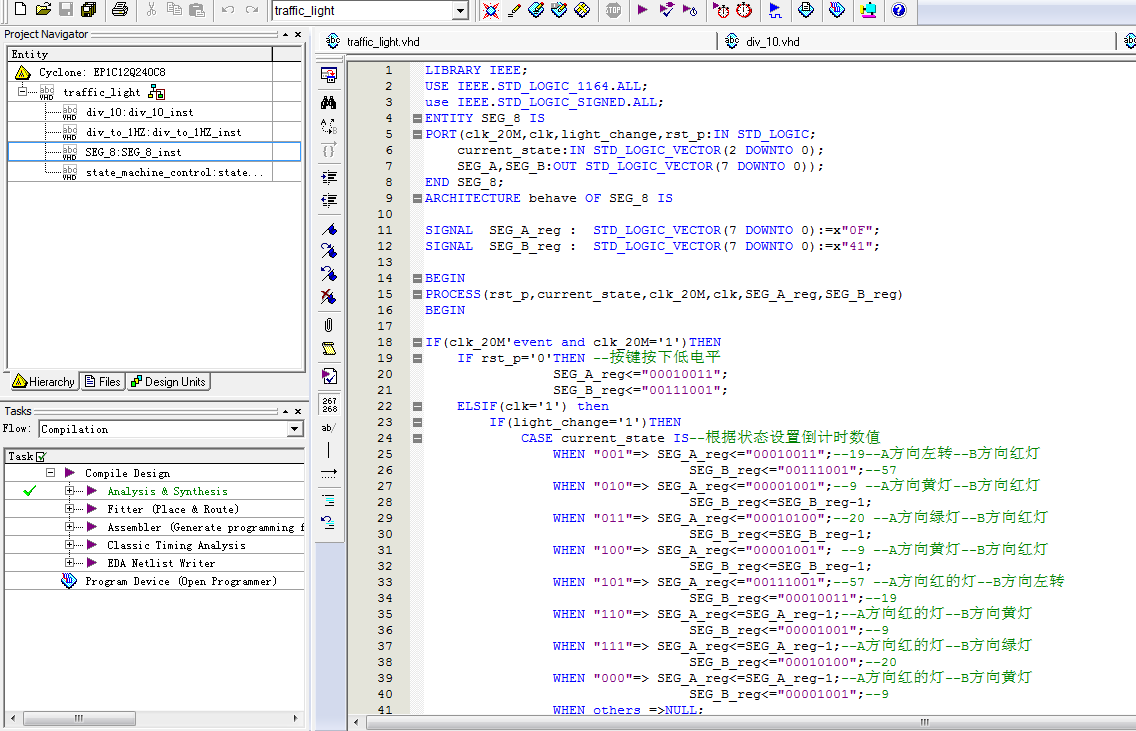

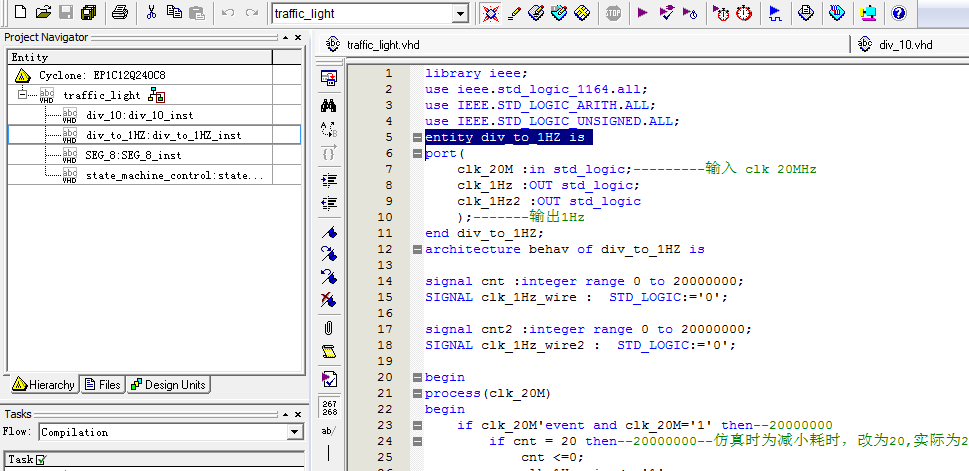

2. 程序文件

3. 程序编译

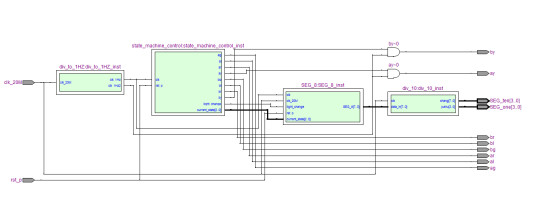

4. RTL图

5. 仿真图

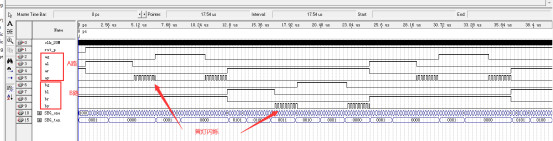

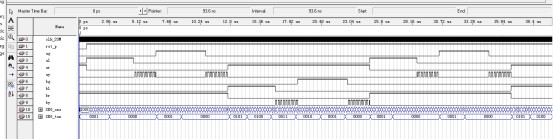

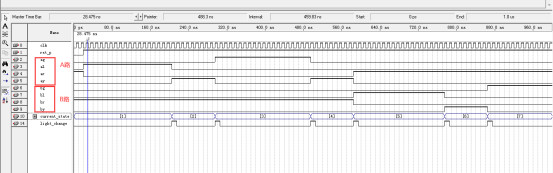

整体仿真图

分频模块仿真图

二进制转BCD仿真图

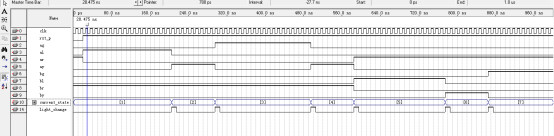

状态机控制模块仿真图

数码管控制模块

部分代码展示:

LIBRARY ieee;
USE ieee.std_logic_1164.all;
LIBRARY work;
ENTITY traffic_light IS
PORT
(
clk_20M :  IN  STD_LOGIC;--输入20M时钟
rst_p :  IN  STD_LOGIC;--复位信号
--A路
al :  OUT  STD_LOGIC;--左转
ag :  OUT  STD_LOGIC;--绿
ay :  OUT  STD_LOGIC;--黄
ar :  OUT  STD_LOGIC;--红
--B路
bl :  OUT  STD_LOGIC;--左转
bg :  OUT  STD_LOGIC;--绿
by :  OUT  STD_LOGIC;--黄
br :  OUT  STD_LOGIC;--红
--两个数码管显示十位和个位--一共四个数码管
SEG_ten :  OUT  STD_LOGIC_VECTOR(3 DOWNTO 0);--十位
SEG_one :  OUT  STD_LOGIC_VECTOR(3 DOWNTO 0)--个位
);
END traffic_light;
ARCHITECTURE behav OF traffic_light IS
--例化状态机控制模块
COMPONENT state_machine_control
PORT(
    clk : IN STD_LOGIC;
 rst_p : IN STD_LOGIC;

 al : OUT STD_LOGIC;
 ag : OUT STD_LOGIC;
 ay : OUT STD_LOGIC;
 ar : OUT STD_LOGIC;
 bl : OUT STD_LOGIC;
 bg : OUT STD_LOGIC;
 by : OUT STD_LOGIC;
 br : OUT STD_LOGIC;

 light_change : OUT STD_LOGIC;
 current_state : OUT STD_LOGIC_VECTOR(2 DOWNTO 0)
);
END COMPONENT;
--例化分频模块
COMPONENT div_to_1HZ
PORT(clk_20M : IN STD_LOGIC;
  clk_1Hz : OUT STD_LOGIC;
  clk_1Hz2 :OUT std_logic
);
END COMPONENT;
--例化数码管显示模块
COMPONENT SEG_8
PORT(clk : IN STD_LOGIC;
    clk_20M: IN STD_LOGIC;
    rst_p : IN STD_LOGIC;
 light_change : IN STD_LOGIC;
 SEG_A : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
 SEG_B : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
 current_state : IN STD_LOGIC_VECTOR(2 DOWNTO 0)
);
END COMPONENT;
