交通灯控制器设计Verilog代码Quartus 正点原子新起点开发板

名称：交通灯控制器设计Verilog代码Quartus  正点原子新起点开发板

软件：Quartus

语言：Verilog

代码功能：

交通灯控制器

设计一个十字路口交通控制系统，其东西，南北两个方向除了有红、黄、绿灯指示是否允许通行外，还设有时钟，以倒计时方式显示每一路允许通行的时间

使用芯片EP4CE10F17C8

黄灯用闪烁表示

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

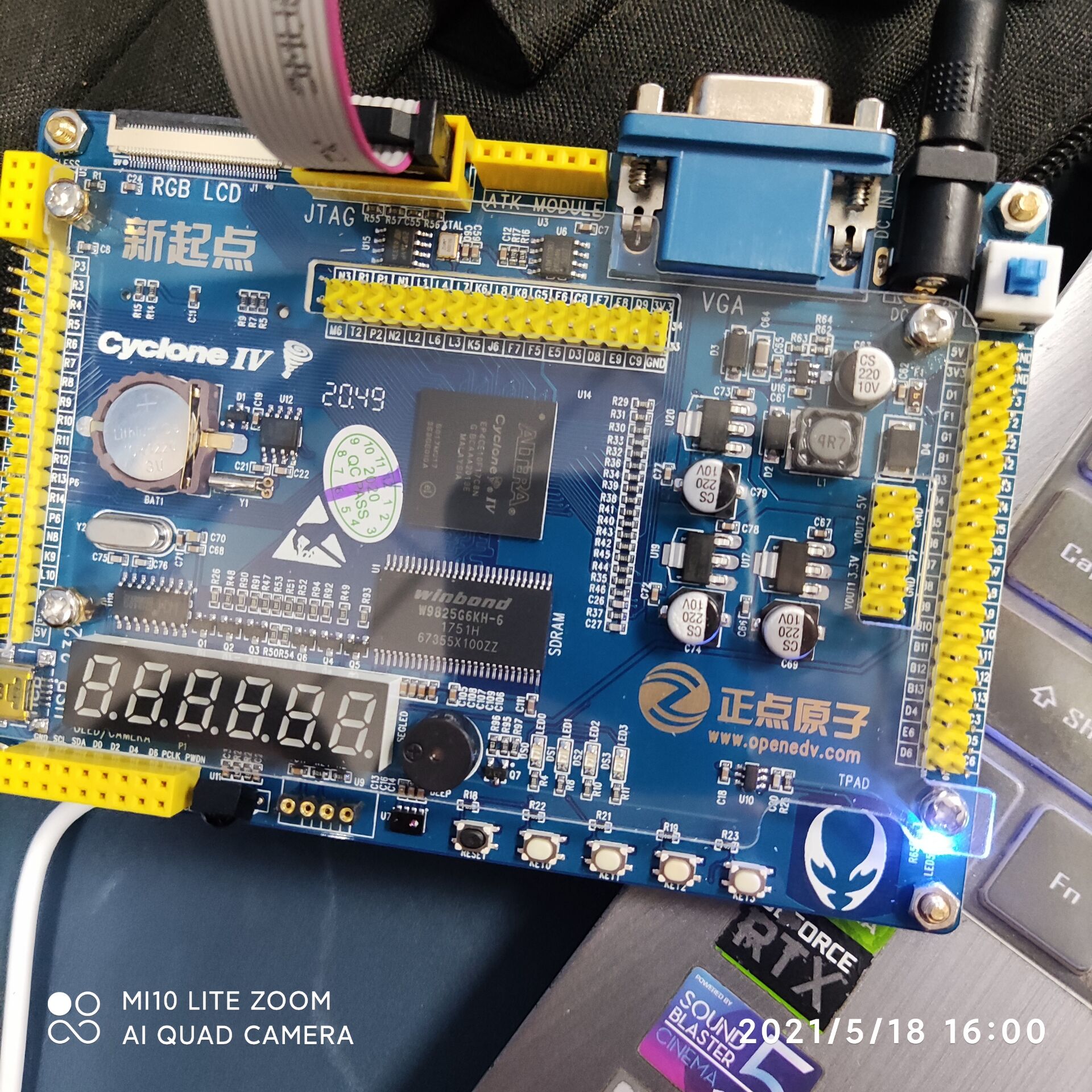

本代码已在正点原子新起点开发板验证，正点原子新起点开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

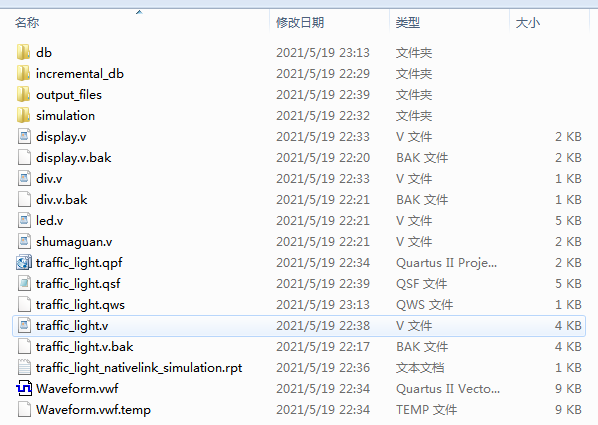

1. 工程文件

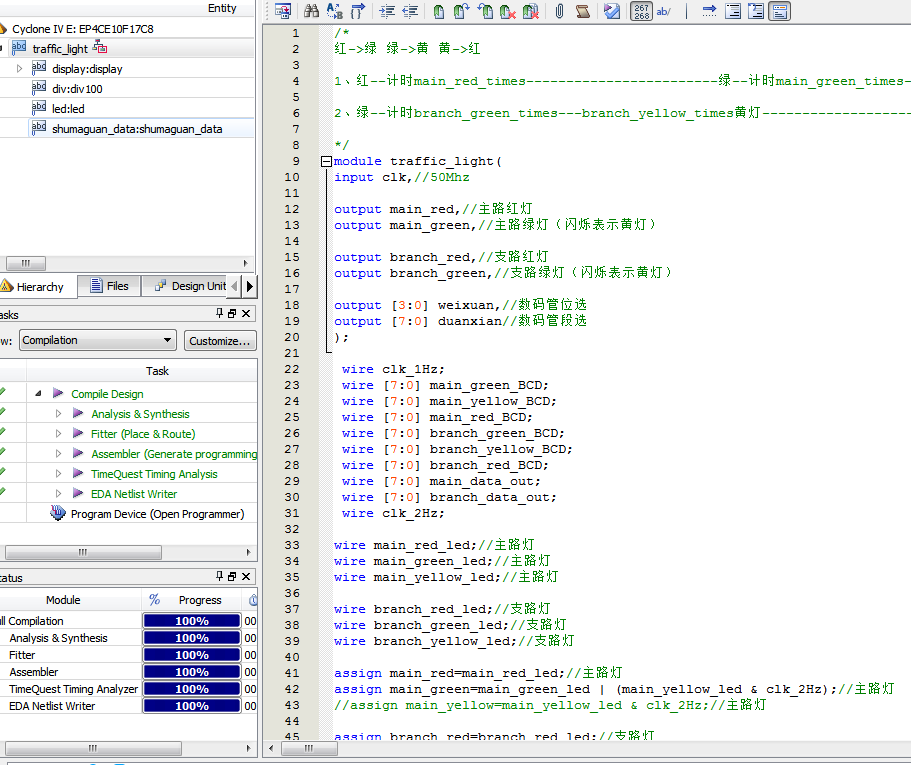

2. 程序文件

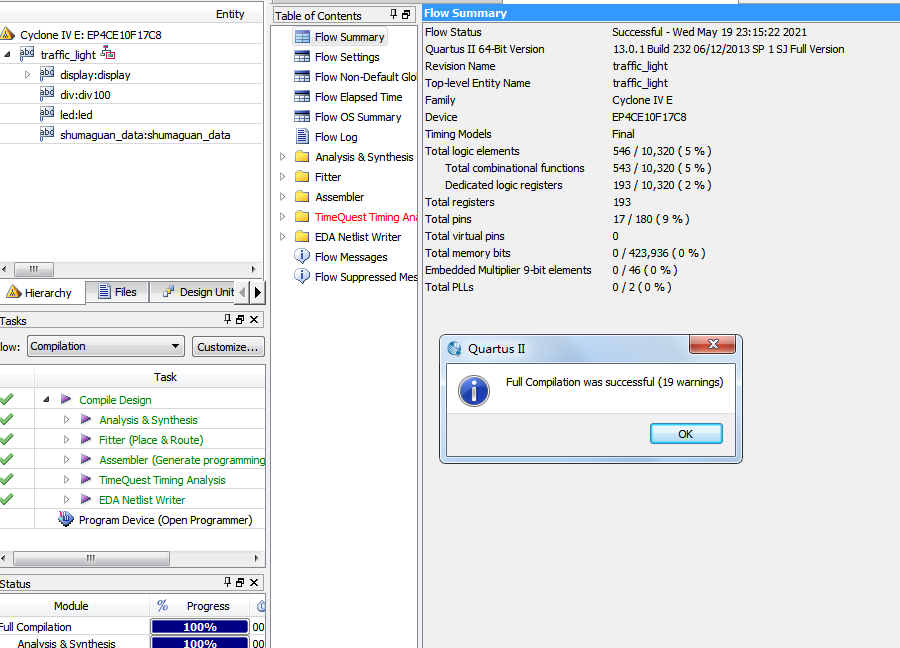

3. 程序编译

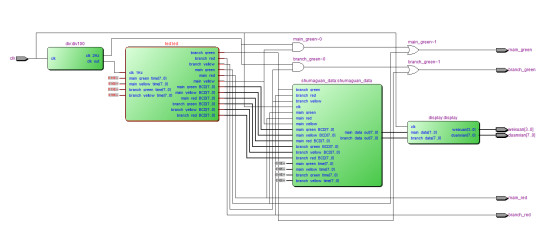

4. RTL图

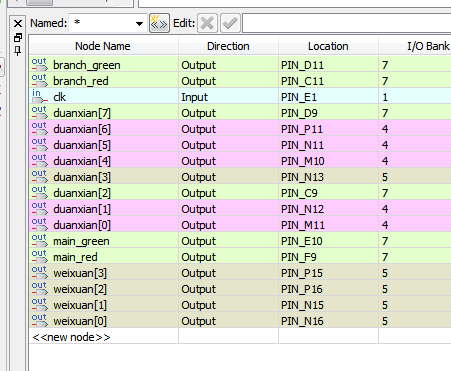

5. 管脚分配

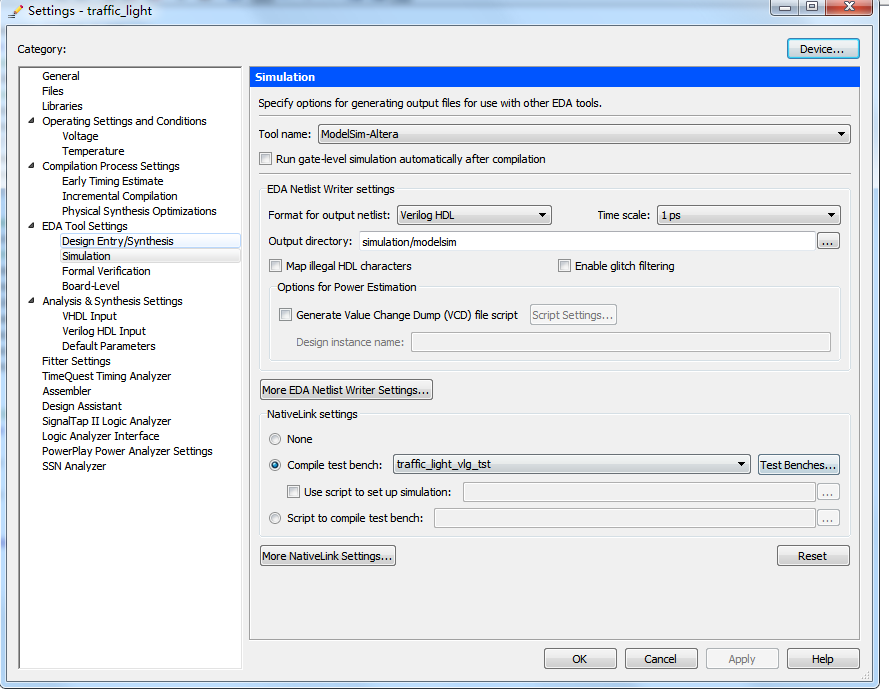

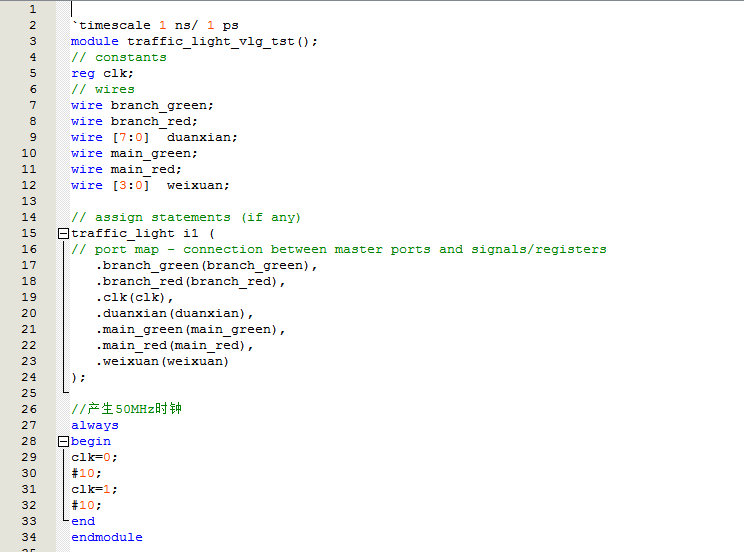

6. Testbench

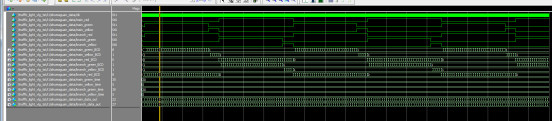

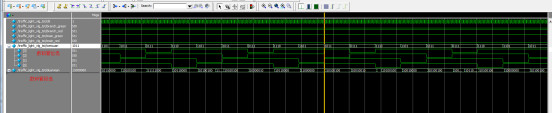

7. 仿真图

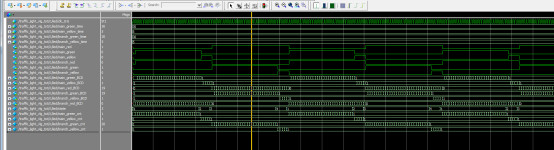

整体仿真图

分频模块

红绿灯控制模块

倒计时模块

显示模块

部分代码展示:

/*
红->绿 绿->黄 黄->红
1、红--计时main_red_times------------------------绿--计时main_green_times---main_yellow_times黄灯---------------红
2、绿--计时branch_green_times---branch_yellow_times黄灯--------------------红--计时branch_reg_times-------------------绿
*/
module traffic_light(
input clk,//50Mhz
output main_red,//主路红灯
output main_green,//主路绿灯（闪烁表示黄灯）
output branch_red,//支路红灯
output branch_green,//支路绿灯（闪烁表示黄灯）
output [3:0] weixuan,//数码管位选
output [7:0] duanxian//数码管段选
);
 wire clk_1Hz;
 wire [7:0] main_green_BCD;
 wire [7:0] main_yellow_BCD;
 wire [7:0] main_red_BCD;
 wire [7:0] branch_green_BCD;
 wire [7:0] branch_yellow_BCD;
 wire [7:0] branch_red_BCD;
 wire [7:0] main_data_out;
 wire [7:0] branch_data_out;
 wire clk_2Hz;

wire main_red_led;//主路灯
wire main_green_led;//主路灯
wire main_yellow_led;//主路灯
wire branch_red_led;//支路灯
wire branch_green_led;//支路灯
wire branch_yellow_led;//支路灯
assign main_red=main_red_led;//主路灯
assign main_green=main_green_led | (main_yellow_led & clk_2Hz);//主路灯
//assign main_yellow=main_yellow_led & clk_2Hz;//主路灯
assign branch_red=branch_red_led;//支路灯
assign branch_green=branch_green_led | (branch_yellow_led & clk_2Hz);//支路灯
//assign branch_yellow=branch_yellow_led & clk_2Hz;//支路灯
//分频模块
div div100
(
. clk(clk),
. clk_out(clk_1Hz),
. clk_2Hz(clk_2Hz)
);
