AD7706b驱动及PWM波输出设计VHDL代码Quartus仿真

名称：AD7706b驱动及PWM波输出设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

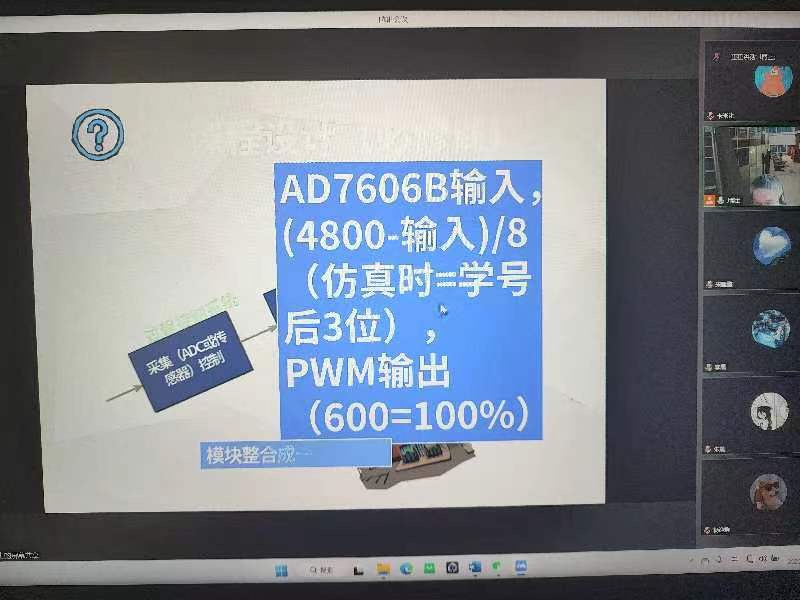

代码功能：

AD7606B输入

(4800-输入)/8(仿真时=学号后3位),

PWM输出

(600=100%)

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

PWM占空比为学号除以600乘以100%

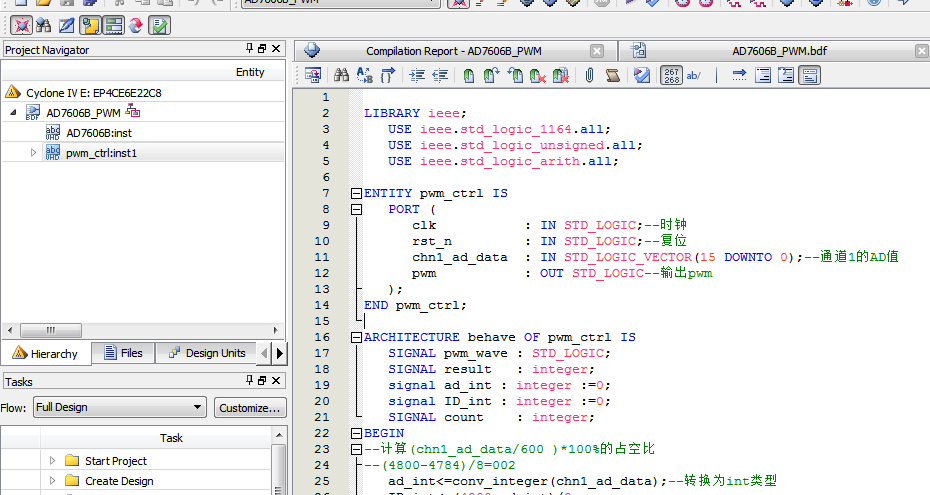

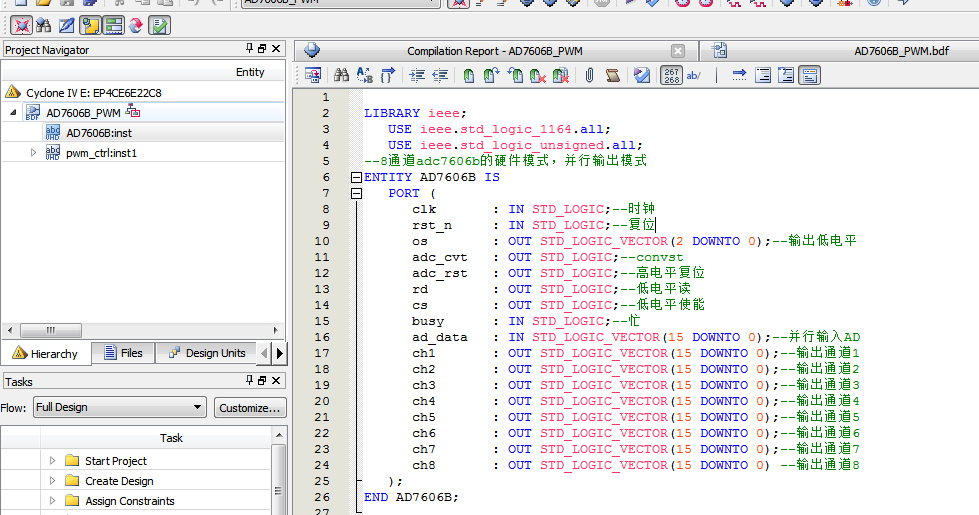

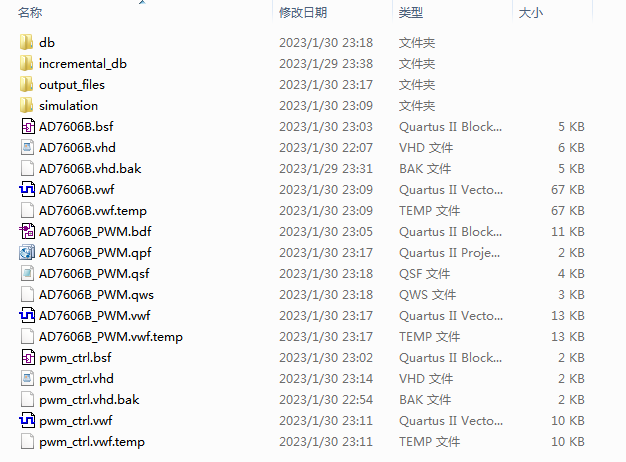

1. 工程文件

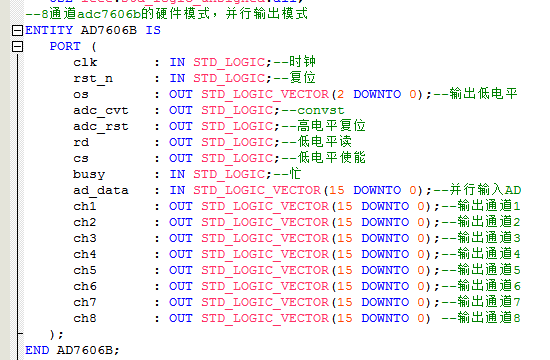

2. 程序文件

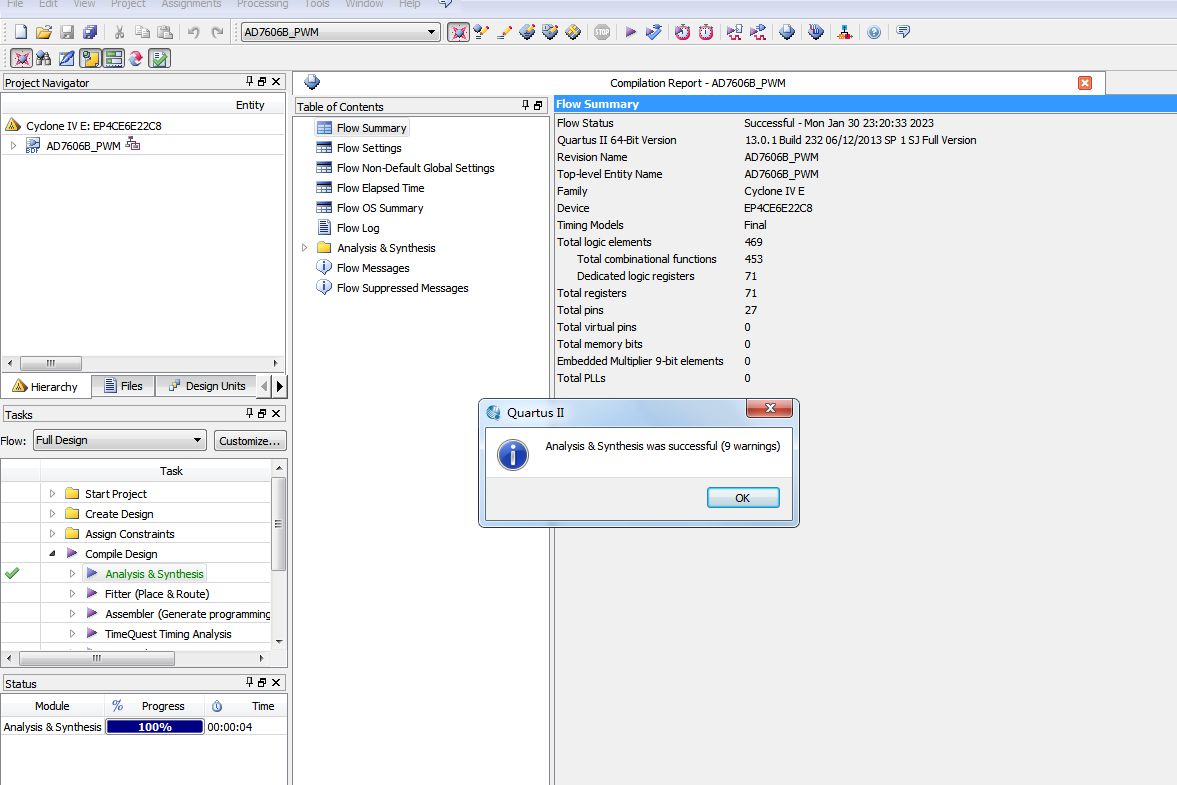

3. 程序编译

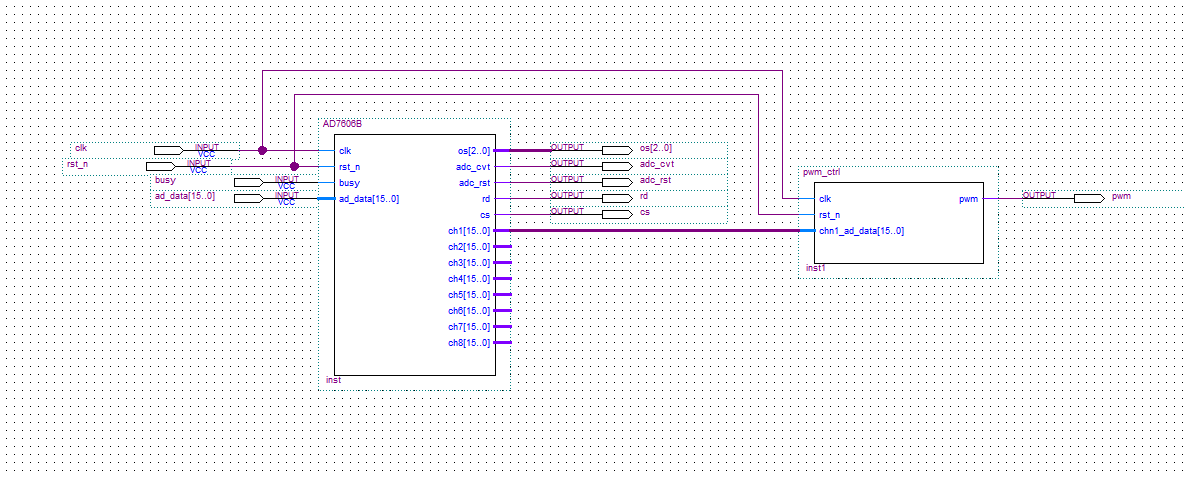

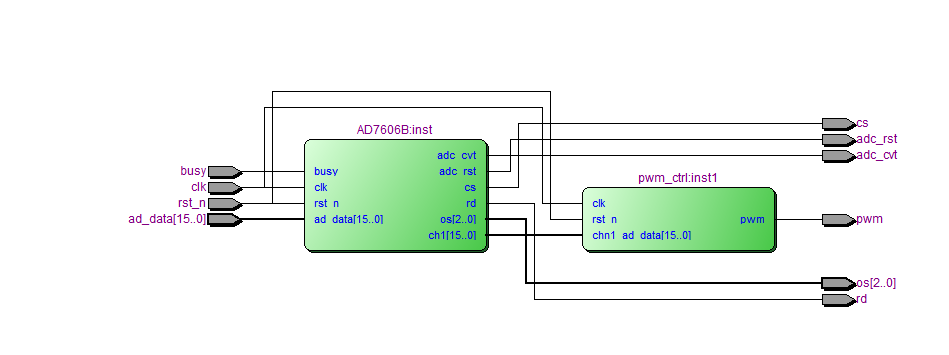

4. RTL图

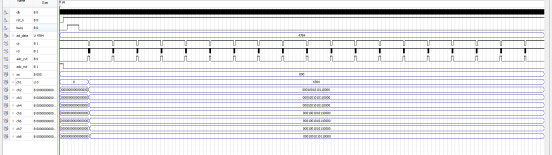

5. 仿真图

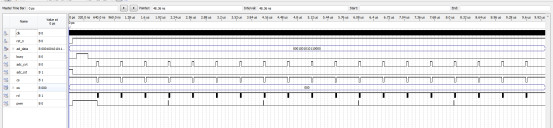

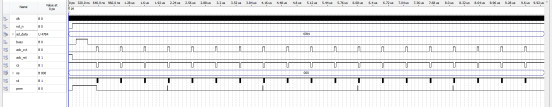

整体仿真图

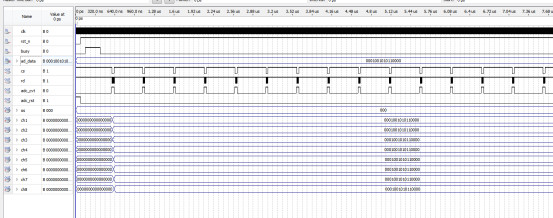

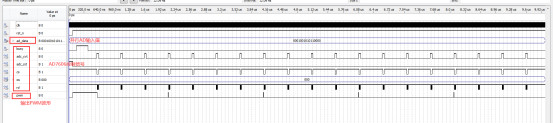

AD7606B模块仿真

PWM模块仿真

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--8通道adc7606b的硬件模式，并行输出模式
ENTITY AD7606B IS
   PORT (
      clk       : IN STD_LOGIC;--时钟
      rst_n     : IN STD_LOGIC;--复位
      os        : OUT STD_LOGIC_VECTOR(2 DOWNTO 0);--输出低电平
      adc_cvt   : OUT STD_LOGIC;--convst
      adc_rst   : OUT STD_LOGIC;--高电平复位
      rd        : OUT STD_LOGIC;--低电平读
      cs        : OUT STD_LOGIC;--低电平使能
      busy      : IN STD_LOGIC;--忙
      ad_data   : IN STD_LOGIC_VECTOR(15 DOWNTO 0);--并行输入AD
      ch1       : OUT STD_LOGIC_VECTOR(15 DOWNTO 0);--输出通道1
      ch2       : OUT STD_LOGIC_VECTOR(15 DOWNTO 0);--输出通道2
      ch3       : OUT STD_LOGIC_VECTOR(15 DOWNTO 0);--输出通道3
      ch4       : OUT STD_LOGIC_VECTOR(15 DOWNTO 0);--输出通道4
      ch5       : OUT STD_LOGIC_VECTOR(15 DOWNTO 0);--输出通道5
      ch6       : OUT STD_LOGIC_VECTOR(15 DOWNTO 0);--输出通道6
      ch7       : OUT STD_LOGIC_VECTOR(15 DOWNTO 0);--输出通道7
      ch8       : OUT STD_LOGIC_VECTOR(15 DOWNTO 0) --输出通道8
   );
END AD7606B;
ARCHITECTURE behave OF AD7606B IS
   type state is (
      IDLE      ,
      CVT       ,
      BUSY_S      ,
      RD_ST     ,
      GET_DATA
   );
   SIGNAL state_c       : state;
   SIGNAL flag          : STD_LOGIC;

   SIGNAL state_n       : state;
   SIGNAL get_data_en   : STD_LOGIC;

   SIGNAL cnt_mum       : STD_LOGIC_VECTOR(7 DOWNTO 0);
   SIGNAL cnt_cvt       : STD_LOGIC_VECTOR(1 DOWNTO 0);
   SIGNAL cnt_ch        : STD_LOGIC_VECTOR(2 DOWNTO 0);
   SIGNAL adc_cvt_buf : STD_LOGIC;
   SIGNAL rd_buf      : STD_LOGIC;
BEGIN
   adc_cvt <= adc_cvt_buf;
   rd <= rd_buf;

   os <= "000";--输出0
   adc_rst <= NOT(rst_n);--取反
   get_data_en <= '1' when (cnt_mum = "11111001") else '0';--采样使能

--计数250
   PROCESS (clk, rst_n)
   BEGIN
      IF ((NOT(rst_n)) = '1') THEN
         cnt_mum <= "00000000";
      ELSIF (clk'EVENT AND clk = '1') THEN
         IF (cnt_mum = "11111001") THEN
            cnt_mum <= "00000000";--计数到11111001=249
         ELSE
            cnt_mum <= cnt_mum + "00000001";--计数
         END IF;
      END IF;
   END PROCESS;

   --状态跳转
   PROCESS (clk, rst_n)
   BEGIN
      IF ((NOT(rst_n)) = '1') THEN
         state_c <= IDLE;
      ELSIF (clk'EVENT AND clk = '1') THEN
         state_c <= state_n;
      END IF;
   END PROCESS;
