出租车计价器设计Verilog代码Quartus SOPCEDA实验箱

名称：出租车计价器设计Verilog代码Quartus  SOPCEDA实验箱

软件：Quartus

语言：Verilog

代码功能：

功能描述

1、 起步价为13元，起步公里为3公里。

2、 超过3公里，每公里按2元收费。

3、 要求用数码管显示里程、等候时间和计费;用按钮实现启动、等候、结束等功能。

4、 单程行驶里程超过15公里,每公里租价加收50%

5、 等候时间累积5分钟，加收1元。

6、 自定义其它功能

预计模块划分：

1、 公里脉冲模块，用于产生1公里脉冲信号，用于公里计费。使用计数器实现信号的产生。

2、 控制模块，使用状态机控制实现出租车计费器的主要功能，包括起步价、安公里计费。时间计费等。

3、 数码管显示模块，用数码管显示里程、等候时间和计费，将控制模块输出的里程、等候时间和费用通过译码器显示为数码管上的数字。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

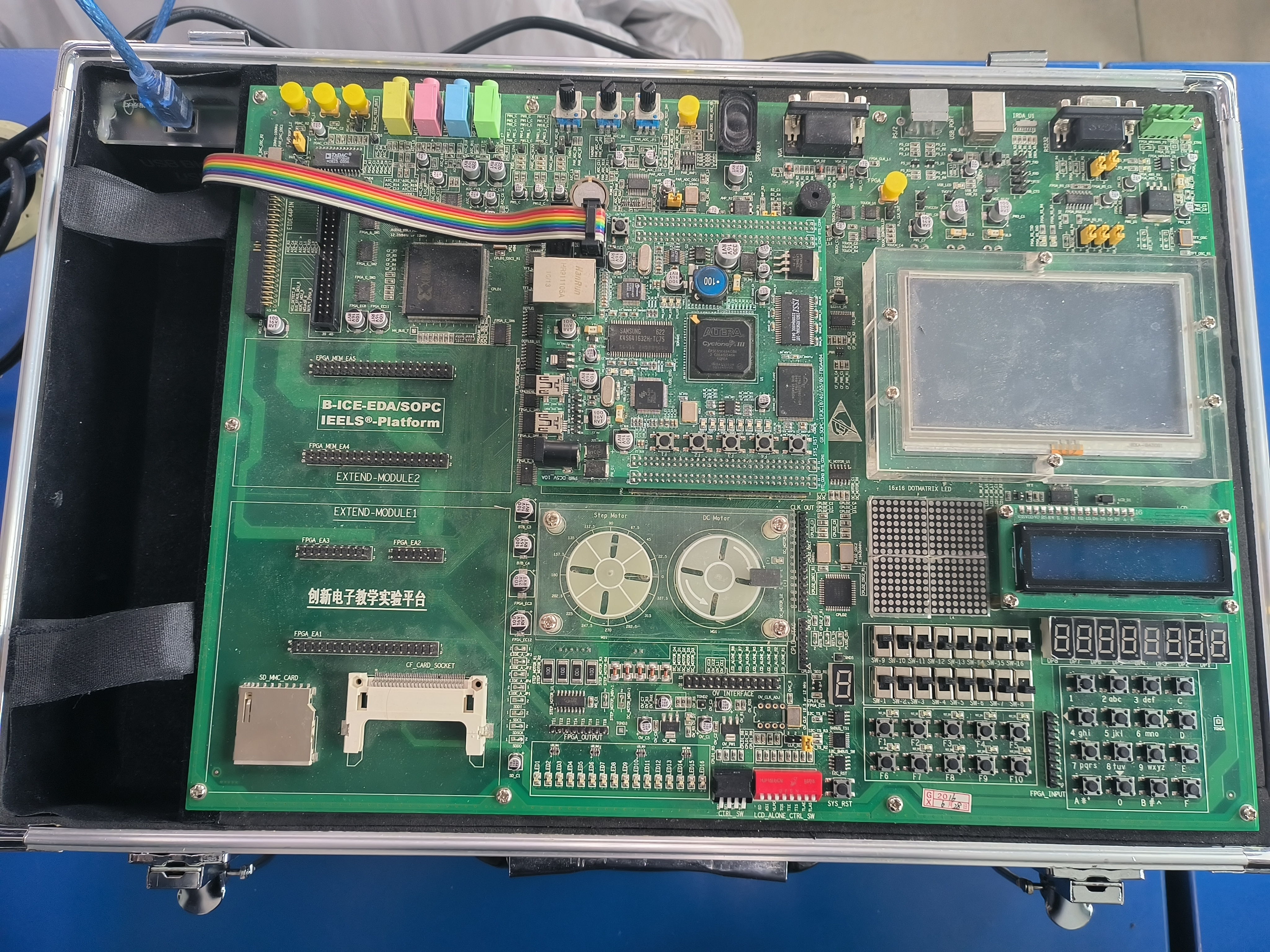

本代码已在SOPCEDA实验箱验证，SOPCEDA实验箱如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

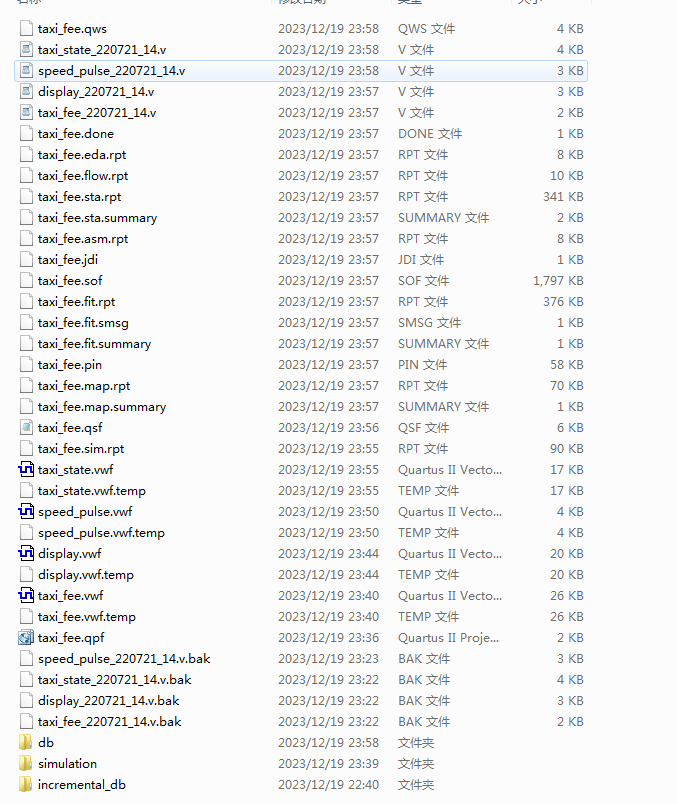

1. 工程文件

2. 程序文件

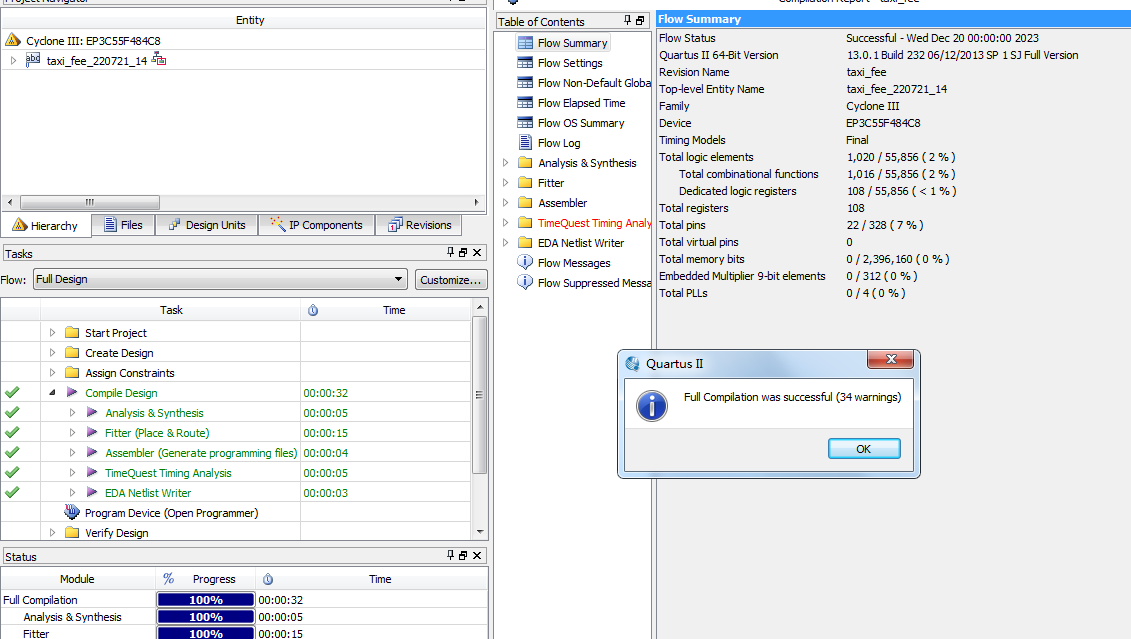

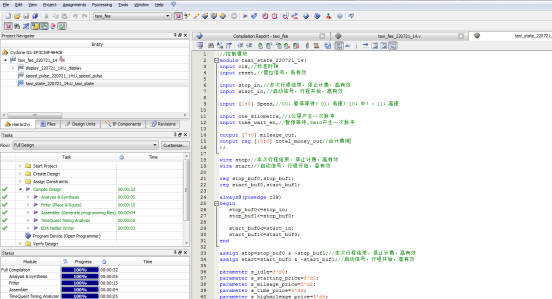

3. 程序编译

4. RTL图

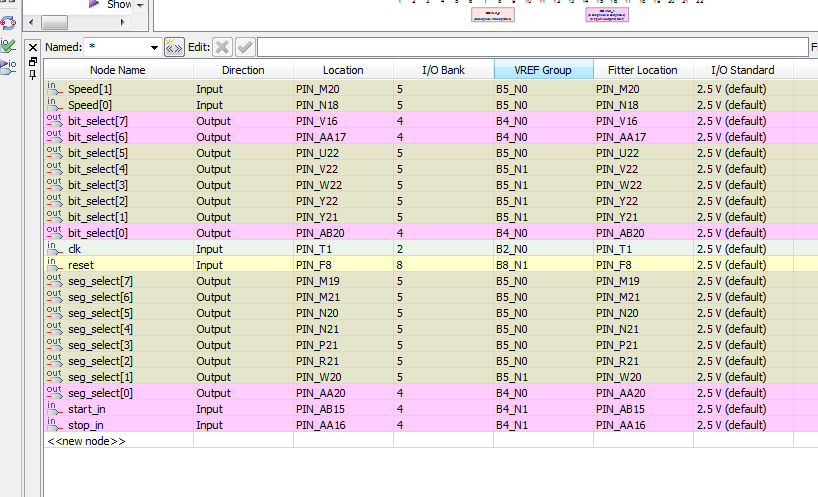

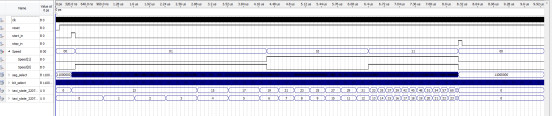

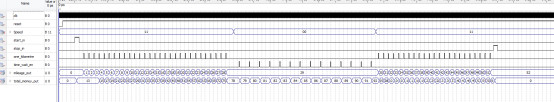

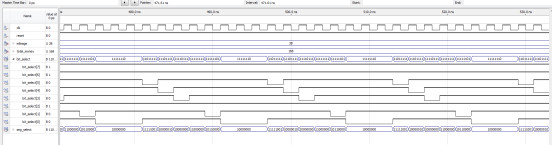

5. 管脚分配

6. 仿真图

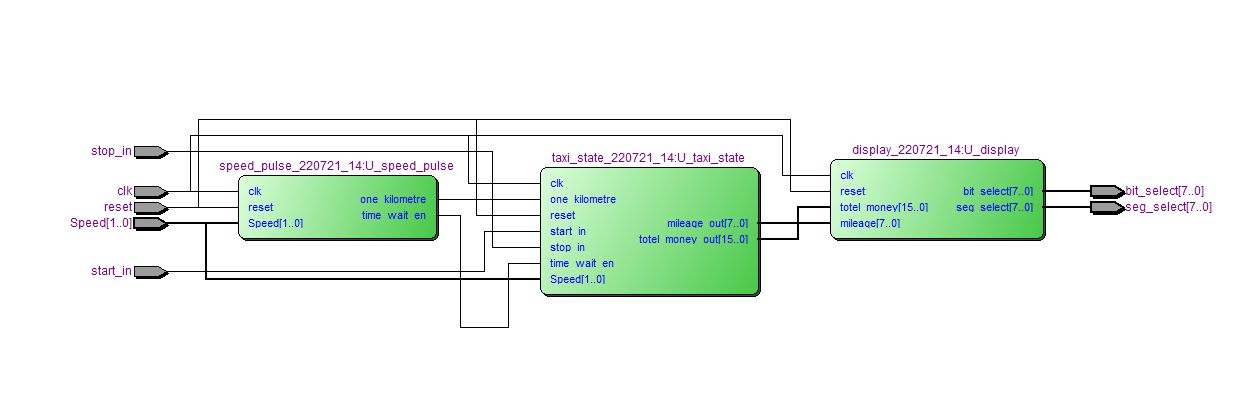

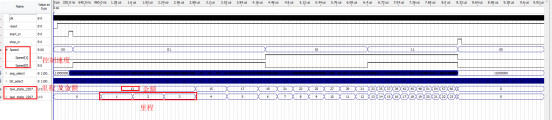

顶层模块

公里及时间产生模块

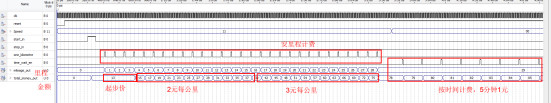

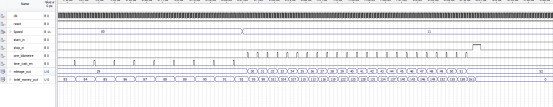

控制模块

显示模块

部分代码展示:

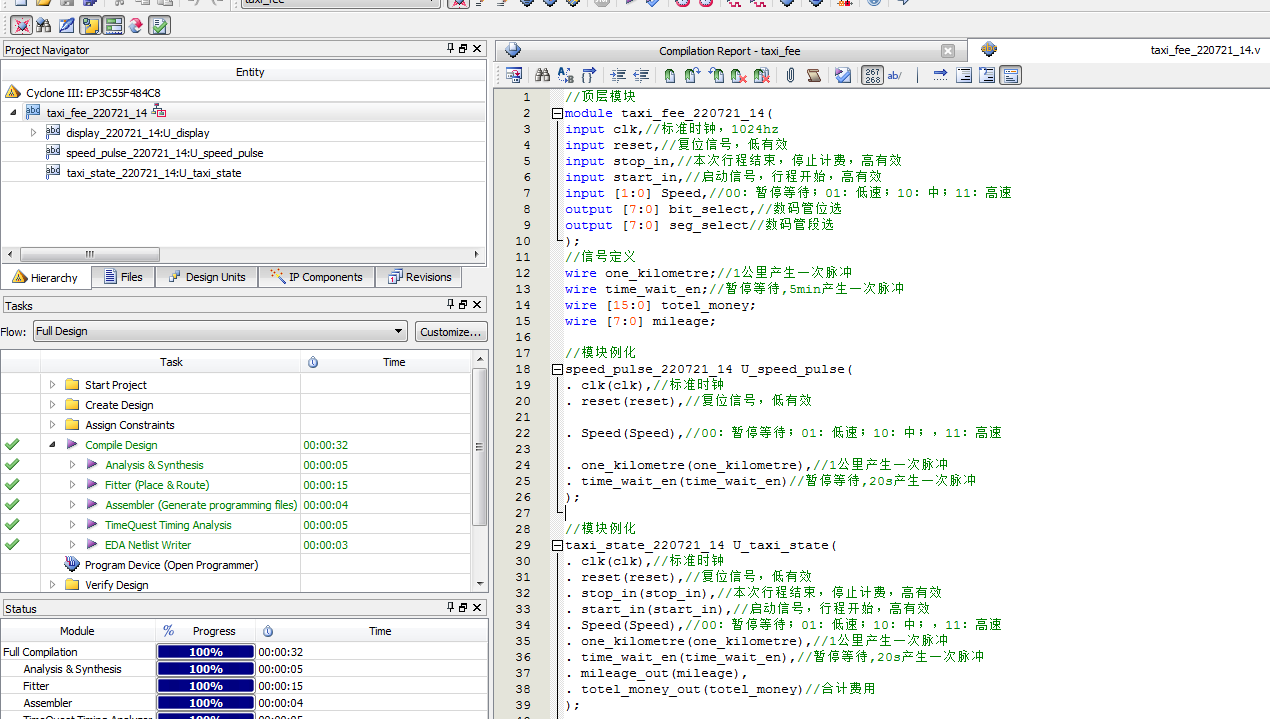

//顶层模块
module taxi_fee_220721_14(
input clk,//标准时钟，1024hz
input reset,//复位信号，低有效
input stop_in,//本次行程结束，停止计费，高有效
input start_in,//启动信号，行程开始，高有效
input [1:0] Speed,//00：暂停等待；01：低速；10：中；11：高速
output [7:0] bit_select,//数码管位选
output [7:0] seg_select//数码管段选
);
//信号定义
wire one_kilometre;//1公里产生一次脉冲
wire time_wait_en;//暂停等待,5min产生一次脉冲
wire [15:0] totel_money;
wire [7:0] mileage;
wire [7:0] wait_time;//时间
wire clk_1KHz;
//分频模块，分频到1000Hz
fenping i_fenping(
. clk_in(clk),
. clk_1000Hz(clk_1KHz)
);
//模块例化
speed_pulse_220721_14 U_speed_pulse(
. clk(clk_1KHz),//标准时钟
. reset(reset),//复位信号，低有效
. Speed(Speed),//00：暂停等待；01：低速；10：中；，11：高速
. wait_time(wait_time),
. one_kilometre(one_kilometre),//1公里产生一次脉冲
. time_wait_en(time_wait_en)//暂停等待,20s产生一次脉冲
);
//模块例化
taxi_state_220721_14 U_taxi_state(
. clk(clk_1KHz),//标准时钟
. reset(reset),//复位信号，低有效
. stop_in(stop_in),//本次行程结束，停止计费，高有效
. start_in(start_in),//启动信号，行程开始，高有效
. Speed(Speed),//00：暂停等待；01：低速；10：中；，11：高速
. one_kilometre(one_kilometre),//1公里产生一次脉冲
. time_wait_en(time_wait_en),//暂停等待,20s产生一次脉冲
. mileage_out(mileage),
. totel_money_out(totel_money)//合计费用
);

代码文件（付费下载）：
