自动售水机设计Verilog代码Quartus仿真

名称：自动售水机设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

自动售水机

投币一块钱5升水

每次只能投币一元，可以投币多次

投一元加5升

按下开始键后出水

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

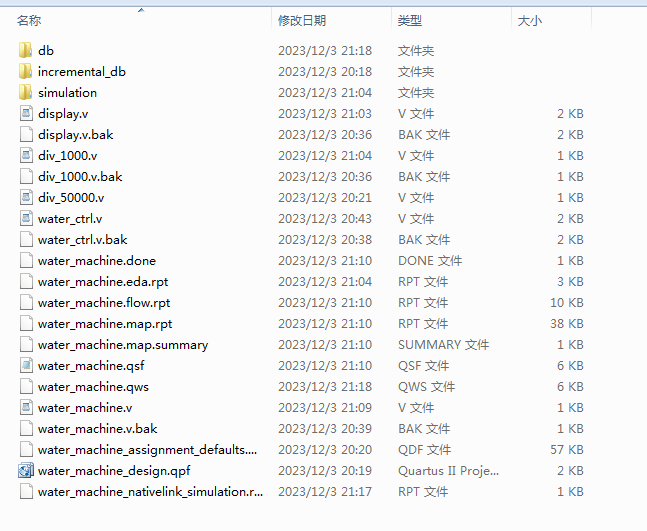

1. 工程文件

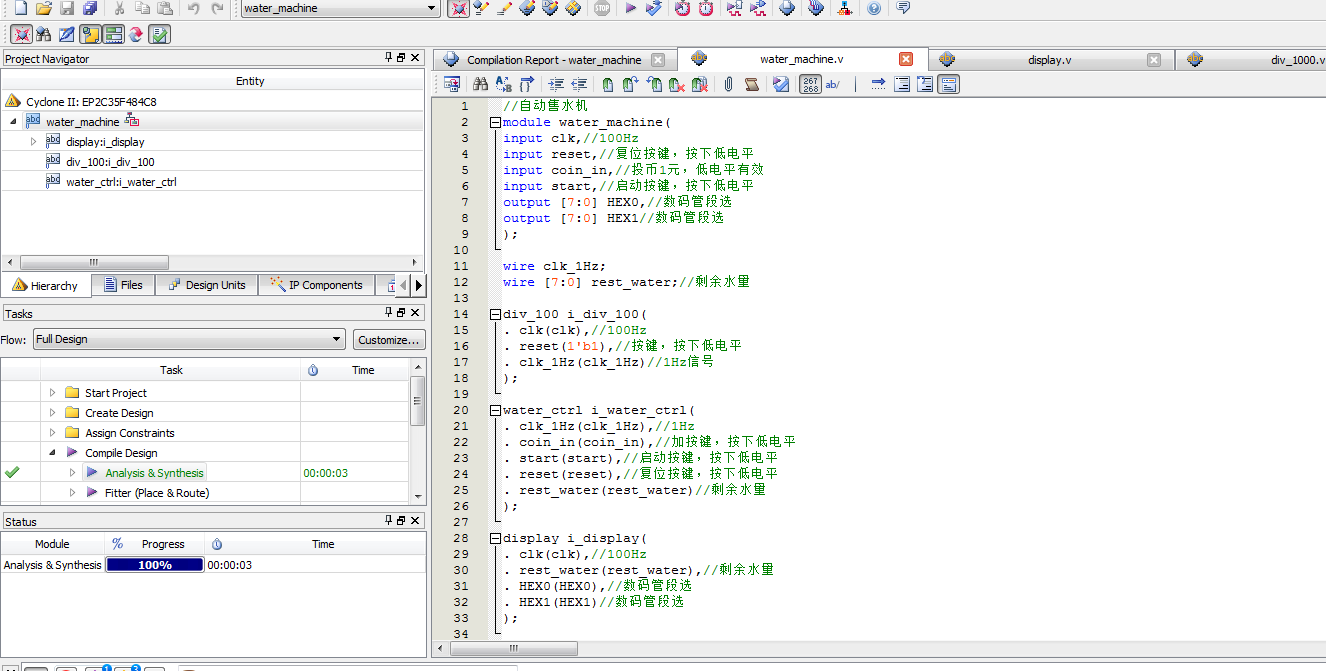

2. 程序文件

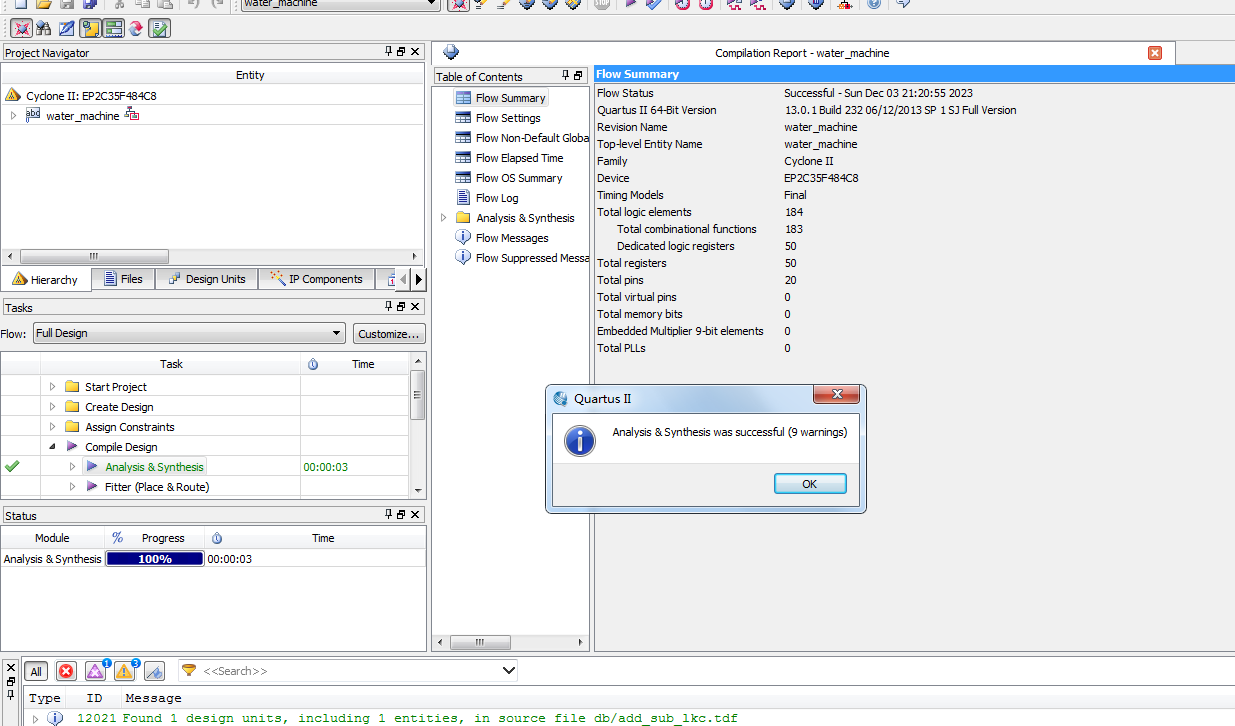

3. 程序编译

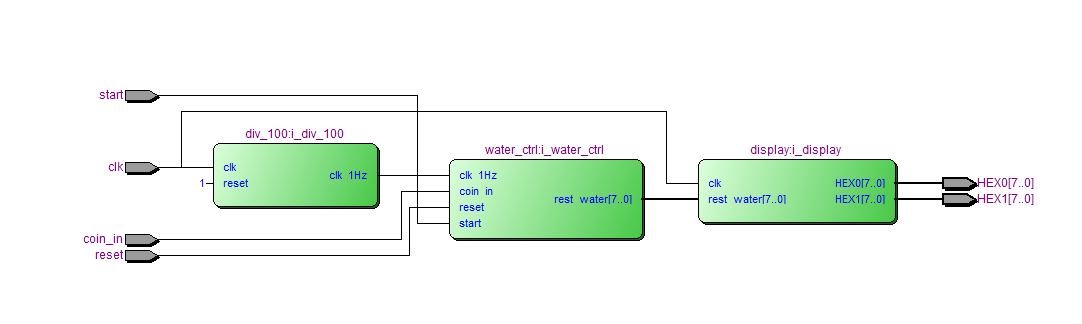

4. RTL图

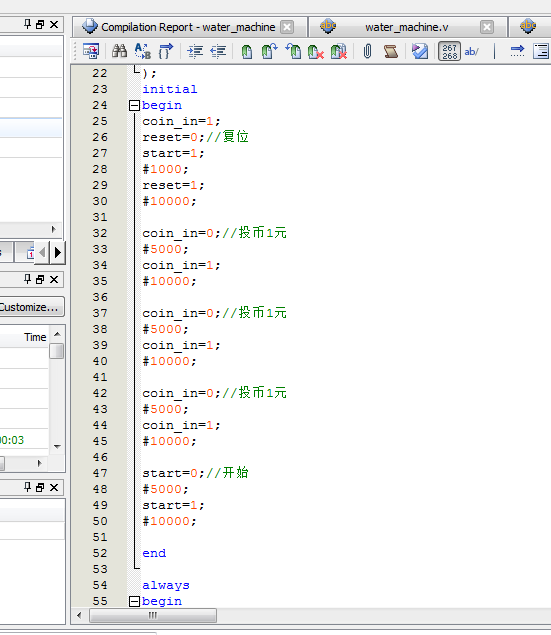

5. Testbench

6. 仿真图

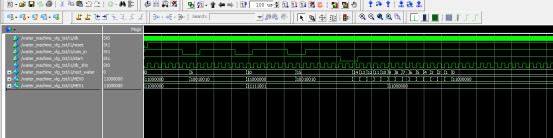

整体仿真图

上图仿真了投币3元，出水15升，投币3次后，按下start按键，开始出水。水量倒计时15~0.

分频模块

上图仿真了100Hz分频到1Hz

控制模块

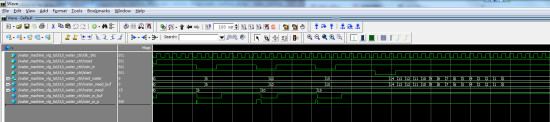

上图仿真了控制模块控制投币3次后，按下start按键，开始出水。水量倒计时15~0.

显示模块

上图仿真了数码管显示模块，水量转换为十位和个位，通过2个数码管显示

部分代码展示:

//出水控制模块
module water_ctrl(
input clk_1Hz,//1Hz
input reset,//复位按键，按下低电平
input coin_in,//投币1元，按下低电平
input start,//启动按键，按下低电平
output [7:0] rest_water//剩余出水量
);
parameter s_idle=3'd0;
parameter s_start=3'd1;//启动
parameter s_suspend=3'd2;//暂停
parameter s_end=3'd3;//停止
reg [2:0] state=s_idle;
reg [7:0] water_need_buf=8'd0;//剩余时间
reg [7:0] water_need=8'd50;//定时时间
always@(posedge clk_1Hz or negedge reset)
if(!reset)//复位按键，按下低电平
state<=s_idle;
else
case(state)//空闲，设置定时时间
s_idle:
if(!start)//启动
state<=s_start;//启动
else
state<=s_idle;
s_start:
if(water_need_buf==8'd0)//计时结束
state<=s_end;
else
state<=s_start;
s_end:
state<=s_end;
default:;
endcase
reg coin_in_buf;
always@(posedge clk_1Hz or negedge reset)
if(!reset)
coin_in_buf<=0;
else

代码文件（付费下载）：
