自动售货机设计VHDL代码Quartus仿真

名称：自动售货机设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：设计有6个按键分别对应6种商品，商品售价分别为1元、2元、3元、5元、5元和10元的自动售货机。售货机能够接收1元、5元、10元共3种面额的货币进行购买，并根据实际情况找零，能够实现线上购买。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

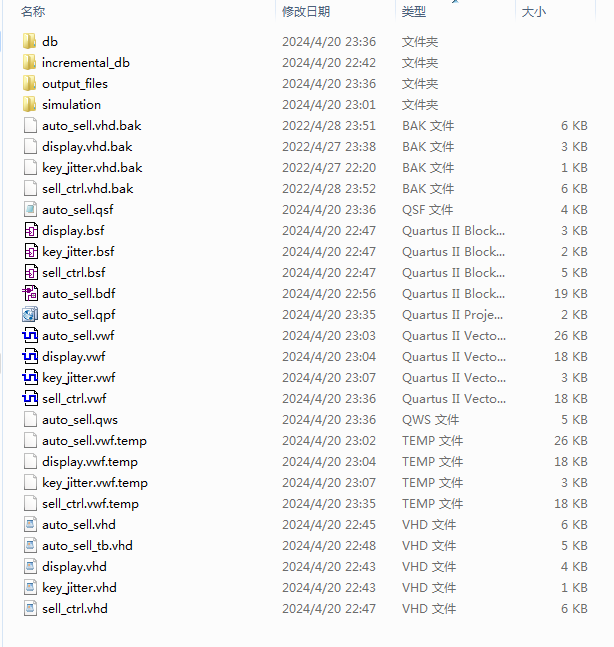

1. 工程文件

2. 程序文件

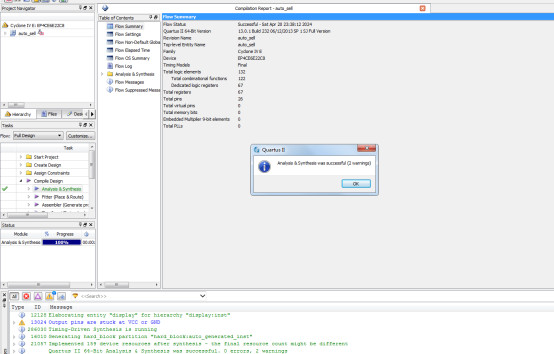

3. 程序编译

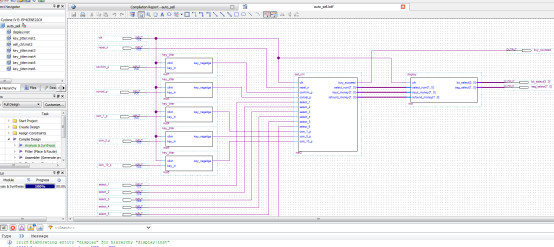

4. RTL图

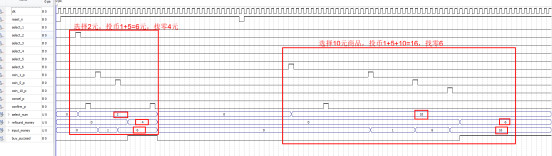

5. 仿真图

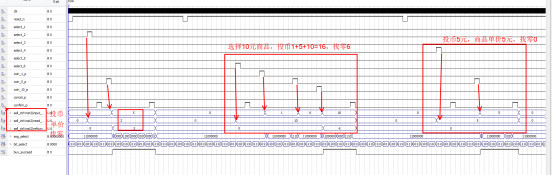

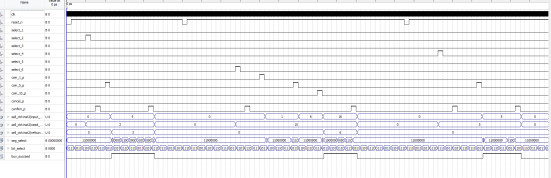

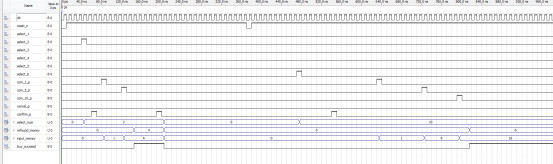

整体仿真图

按键检测模块

控制模块

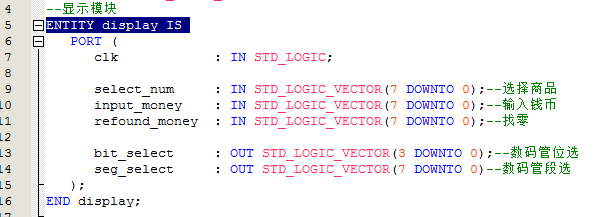

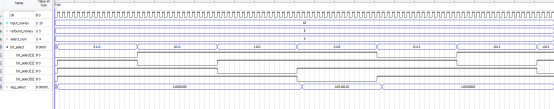

显示模块

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
--设计有6个按键分别对应6种商品，商品售价分别为1元、2元、3元、5元、5元和10元的自动售货机。
--售货机能够接收1元、5元、10元共3种面额的货币进行购买，并根据实际情况找零。
ENTITY auto_sell IS
   PORT (
      clk_50M        : IN STD_LOGIC;--时钟
      reset_n        : IN STD_LOGIC;--复位
      select_1   : IN STD_LOGIC;--商品选择按键1--价钱1
select_2   : IN STD_LOGIC;--商品选择按键2--价钱2
select_3   : IN STD_LOGIC;--商品选择按键3--价钱3
select_4   : IN STD_LOGIC;--商品选择按键4--价钱5
select_5   : IN STD_LOGIC;--商品选择按键5--价钱5
select_6   : IN STD_LOGIC;--商品选择按键6--价钱10
      confirm_key_n  : IN STD_LOGIC;--确认按键
      cancel_key_n   : IN STD_LOGIC;--取消按键
      coin_1_n       : IN STD_LOGIC;--投币1元
      coin_5_n       : IN STD_LOGIC;--投币5元
coin_10_n       : IN STD_LOGIC;--投币10元

      buy_succeed    : OUT STD_LOGIC;--购买成功
      bit_select     : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--数码管位选
      seg_select     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--数码管段选
   );
END auto_sell;
ARCHITECTURE trans OF auto_sell IS

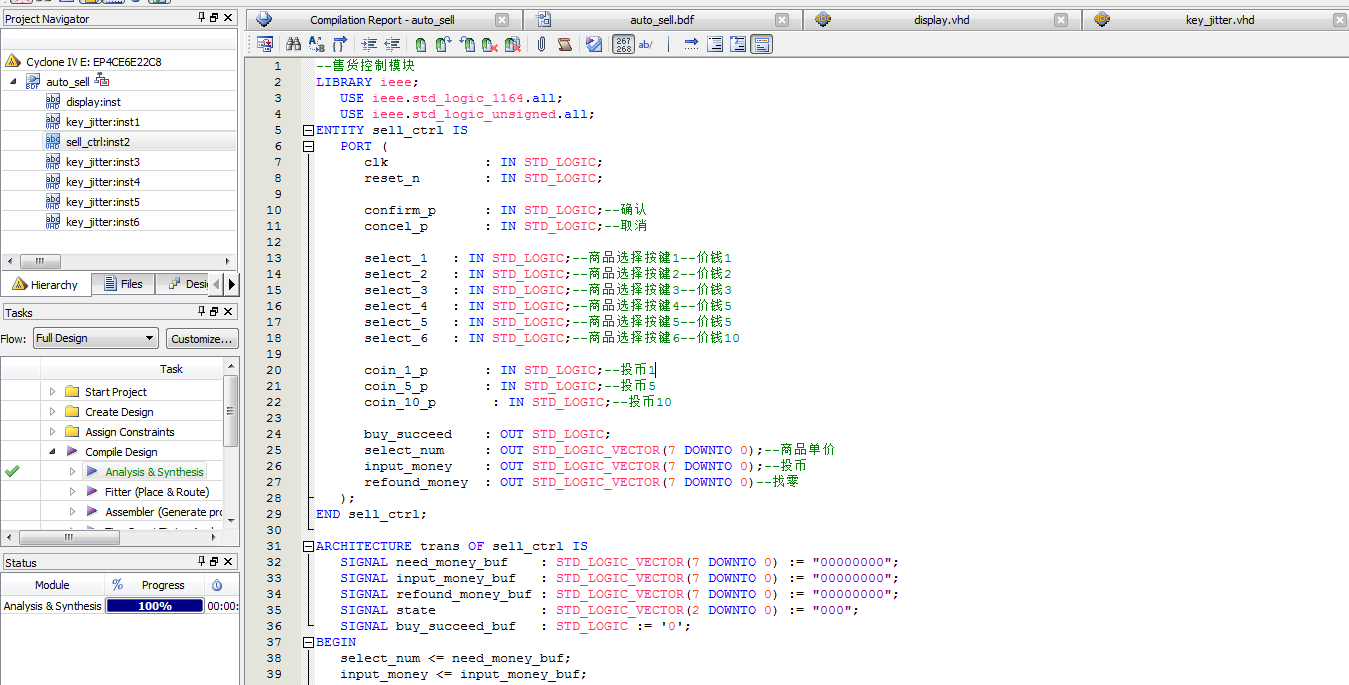

--售货控制模块
