分频器设计VHDL代码Quartus DE2-115开发板

名称：分频器设计VHDL代码Quartus DE2-115开发板

软件：Quartus

语言：VHDL

代码功能：

设计一个基于FPGA的分频器

设计要求

1.系统主要外设:自恢复式按键3个、共阴极数码管3个、系统时钟(50MH);

2.系统主要功能;三个按键分别控制分频器的开关和频率的增减,当开关按下时,输出频率为50MHz的方波,且频率可谓。可用增减按键控制输出频率,且由数码管显示当前输出方波频率。输出频率可调为25MHZ、50MHz、100MHZ、200MHz、500MHz

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

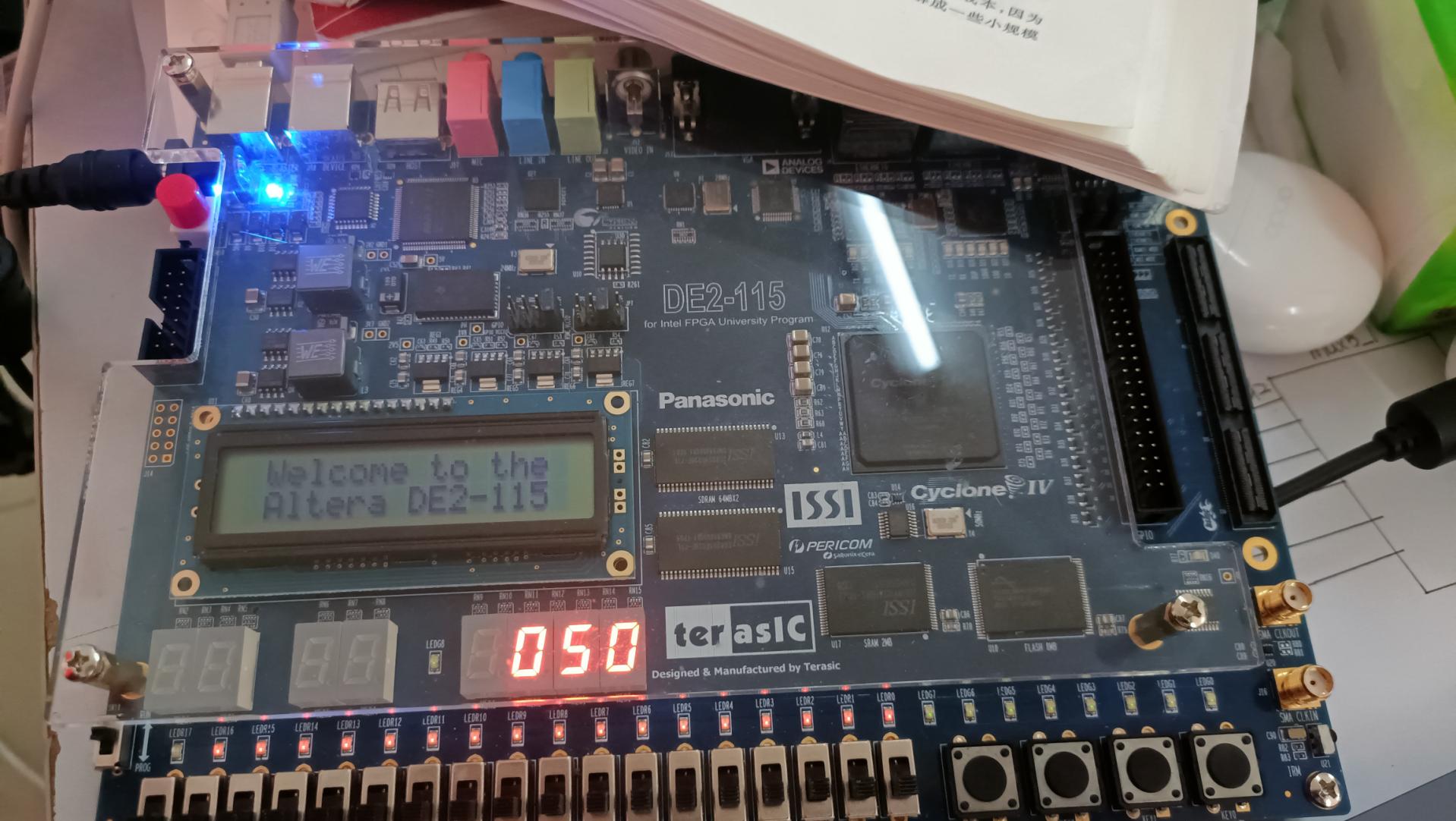

本代码已在DE2-115开发板验证，DE2-115开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

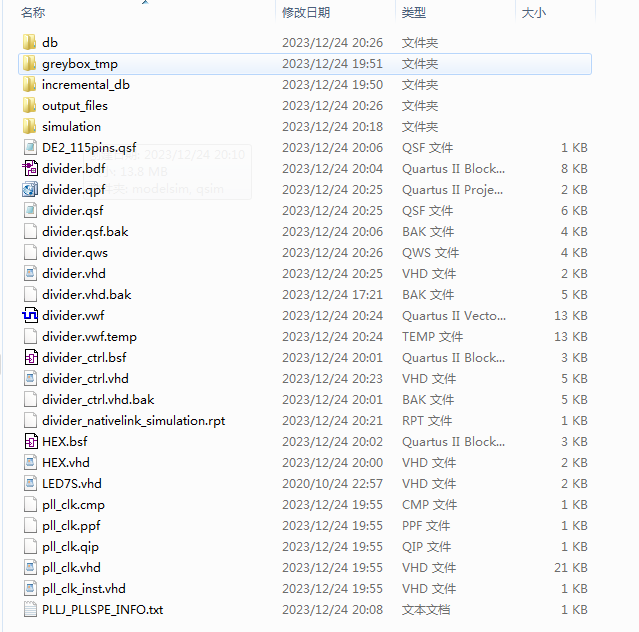

1 .工程文件

2. 程序文件

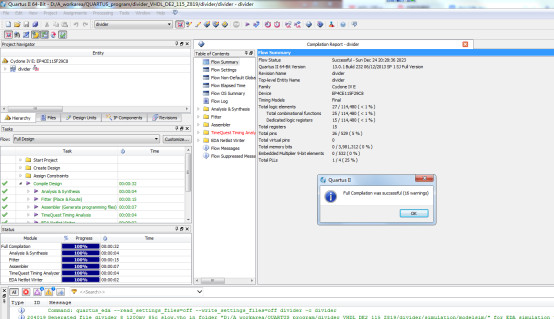

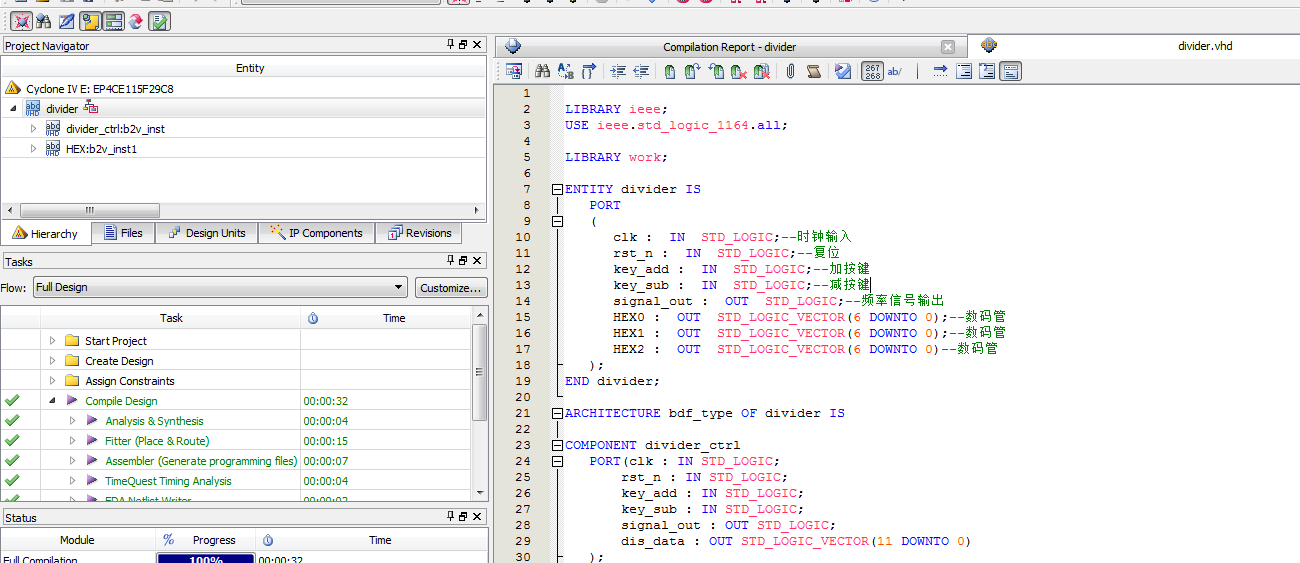

3. 程序编译

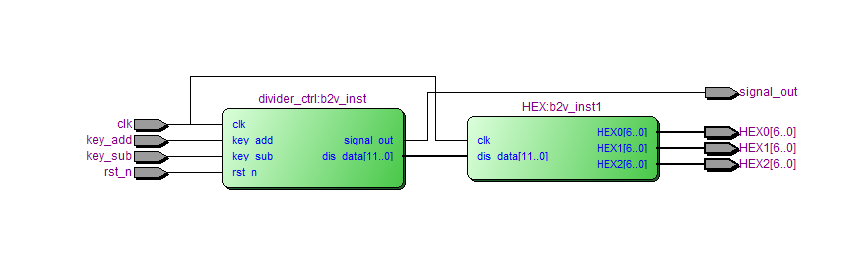

4. RTL图

状态图

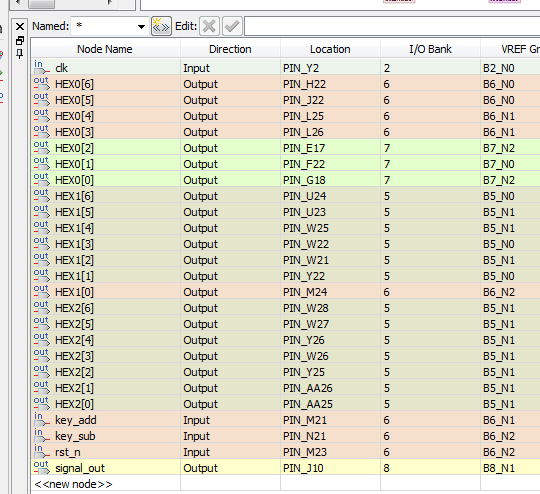

5. 管脚分配

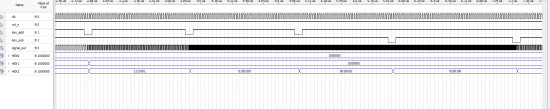

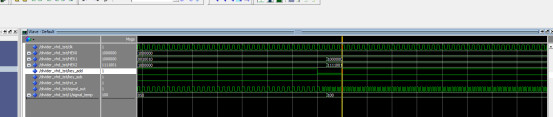

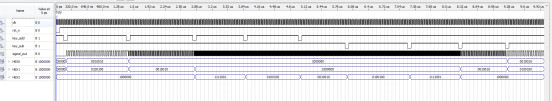

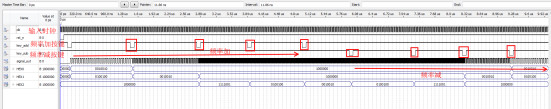

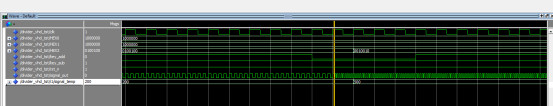

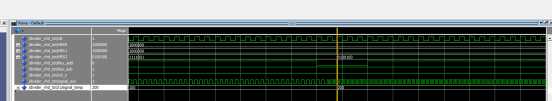

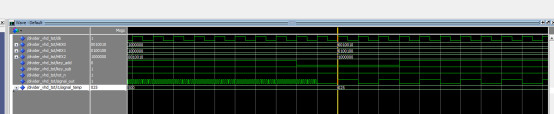

6. 仿真图

部分代码展示:

LIBRARY ieee;
USE ieee.std_logic_1164.all;
LIBRARY work;
ENTITY divider IS
PORT
(
clk :  IN  STD_LOGIC;--时钟输入
rst_n :  IN  STD_LOGIC;--复位
key_add :  IN  STD_LOGIC;--加按键
key_sub :  IN  STD_LOGIC;--减按键
signal_out :  OUT  STD_LOGIC;--频率信号输出
HEX0 :  OUT  STD_LOGIC_VECTOR(6 DOWNTO 0);--数码管
HEX1 :  OUT  STD_LOGIC_VECTOR(6 DOWNTO 0);--数码管
HEX2 :  OUT  STD_LOGIC_VECTOR(6 DOWNTO 0)--数码管
);
END divider;
ARCHITECTURE bdf_type OF divider IS
COMPONENT divider_ctrl
PORT(clk : IN STD_LOGIC;
 rst_n : IN STD_LOGIC;
 key_add : IN STD_LOGIC;
 key_sub : IN STD_LOGIC;
 signal_out : OUT STD_LOGIC;
 dis_data : OUT STD_LOGIC_VECTOR(11 DOWNTO 0)
);
END COMPONENT;
COMPONENT hex
PORT(clk : IN STD_LOGIC;
 dis_data : IN STD_LOGIC_VECTOR(11 DOWNTO 0);
 HEX0 : OUT STD_LOGIC_VECTOR(6 DOWNTO 0);
 HEX1 : OUT STD_LOGIC_VECTOR(6 DOWNTO 0);
 HEX2 : OUT STD_LOGIC_VECTOR(6 DOWNTO 0)
);
END COMPONENT;
SIGNALsignal_temp :  STD_LOGIC_VECTOR(11 DOWNTO 0);
BEGIN
b2v_inst : divider_ctrl
PORT MAP(clk => clk,
 rst_n => rst_n,
 key_add => key_add,
 key_sub => key_sub,
 signal_out => signal_out,
 dis_data => signal_temp);

代码文件（付费下载）：
