自动售票机设计Verilog代码Quartus 实验箱

名称：自动售票机设计Verilog代码Quartus  实验箱

软件：Quartus

语言：Verilog

代码功能：

自动售票机设计要求:

1.自动售票机有两个投币口,每次只能投入一枚伍角或一元的硬币。当投入的硬币数值满两元时,按下确认按钮,出票口自动吐出

2.当投入的硬币数值为一元伍角时,再投入一元硬币并按下确认按钮,此时出票口自动吐出一张车票并在退币口吐出伍角硬币。

3.用两位七段数码管显示已投入的硬币数值(5角、10角、15角、20角)

4.自定义其它功能

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

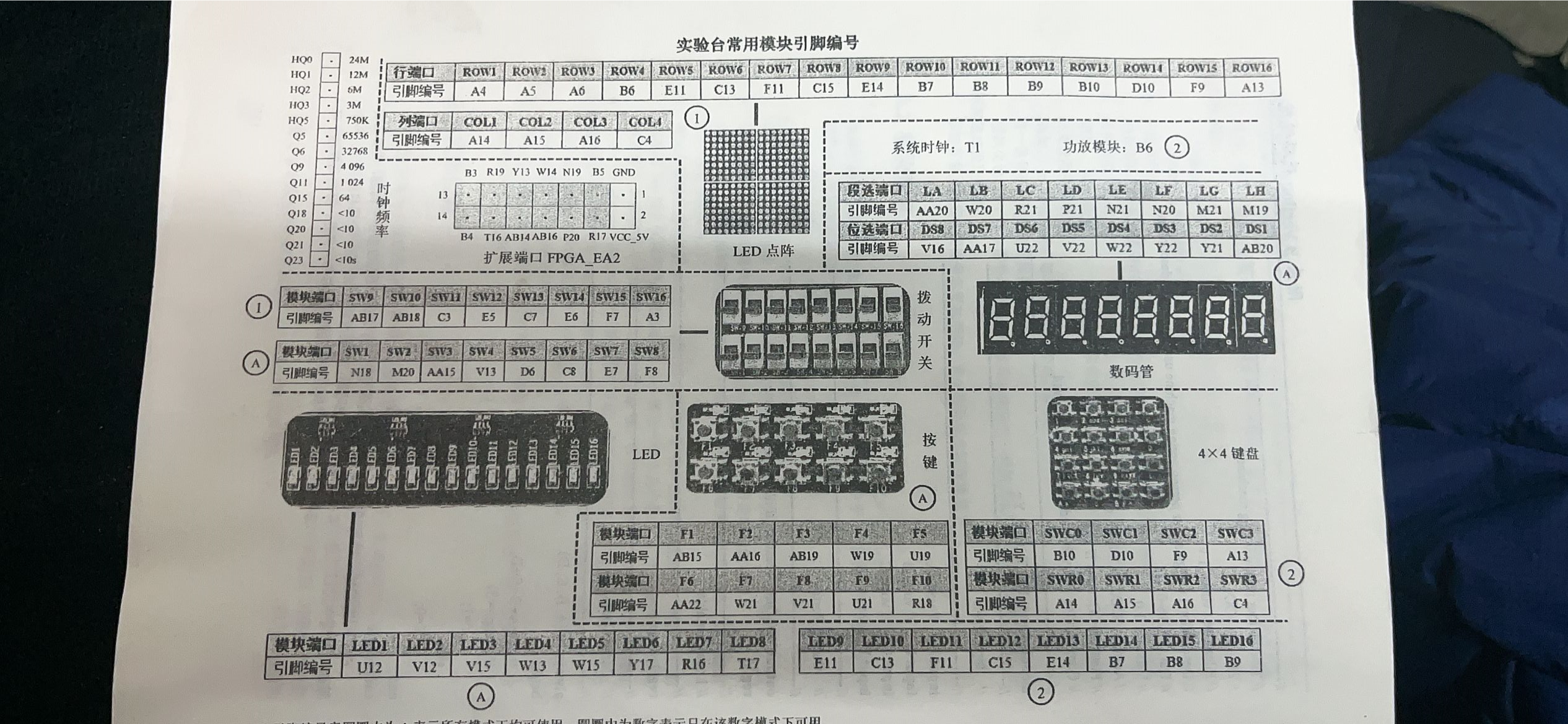

本代码已在实验箱验证，实验箱如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

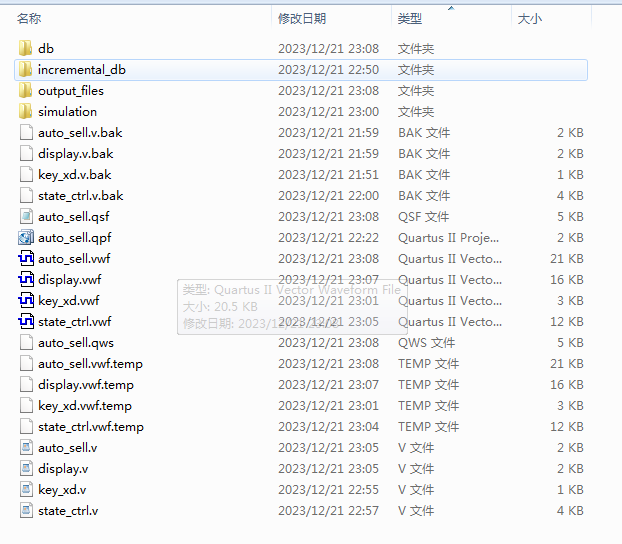

1. 工程文件

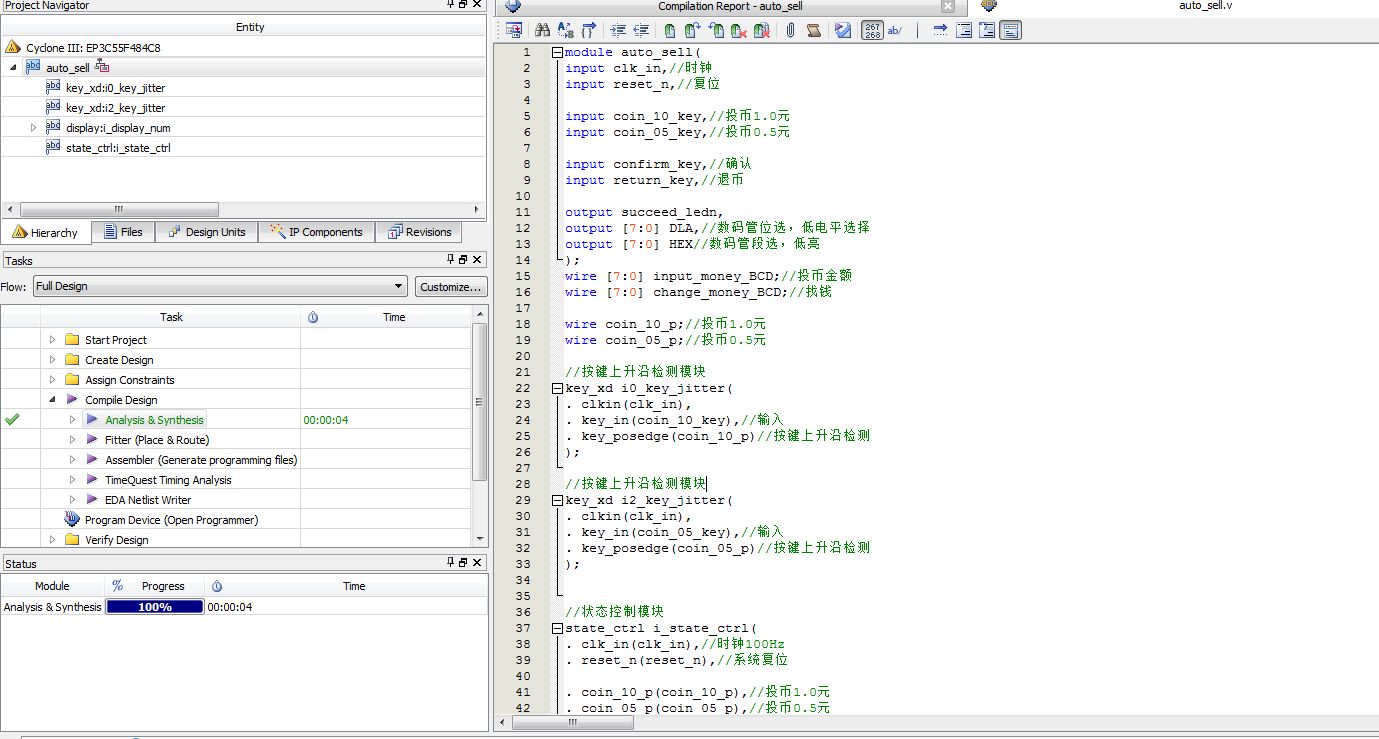

2. 程序文件

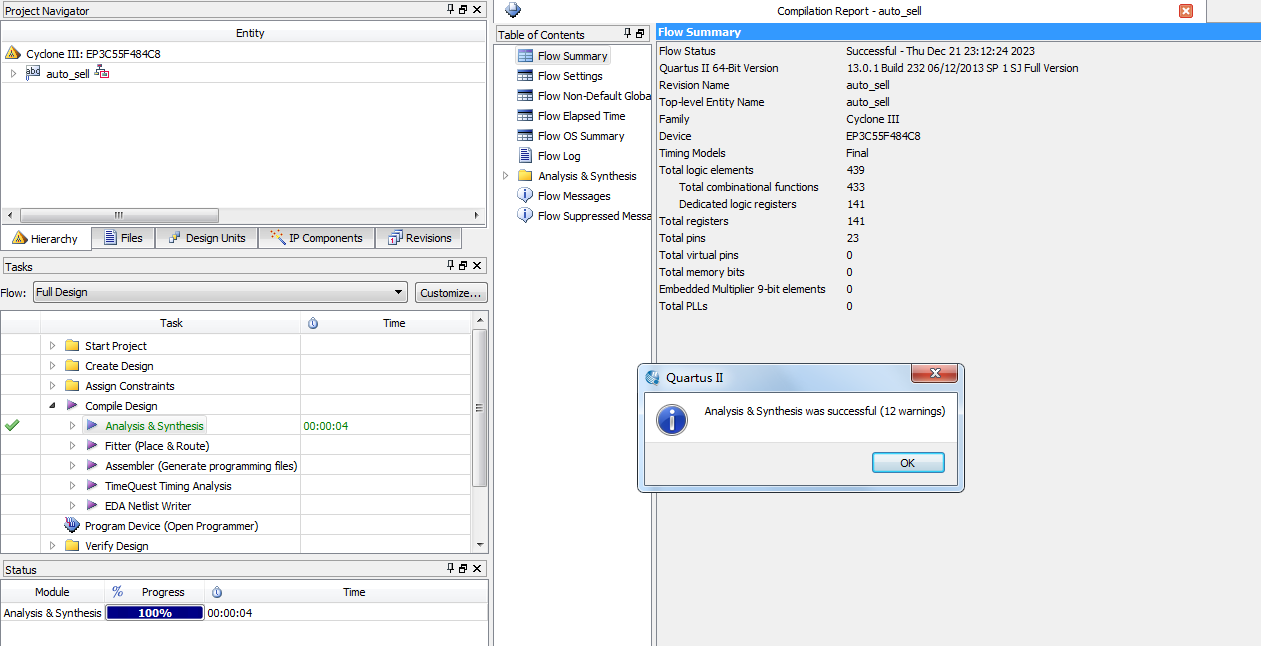

3. 程序编译

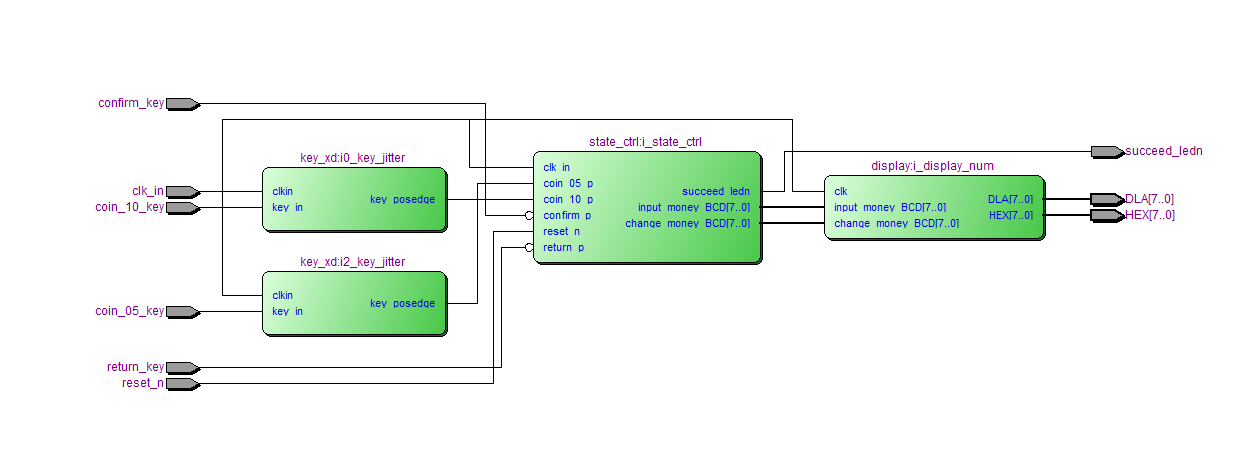

4. RTL图

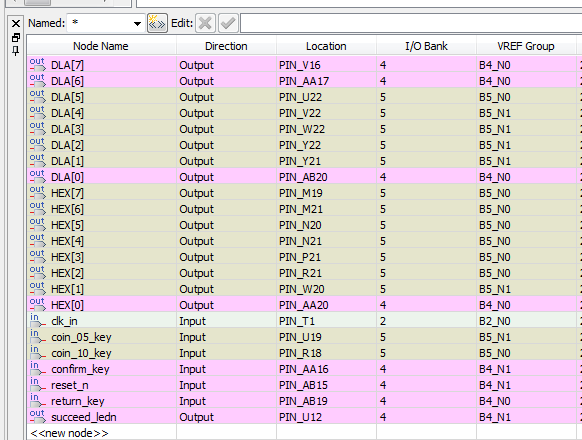

5. 管脚分配

6. 仿真图

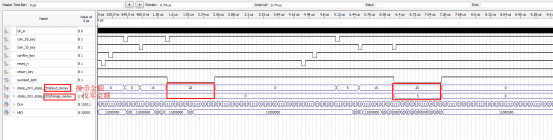

整体仿真图

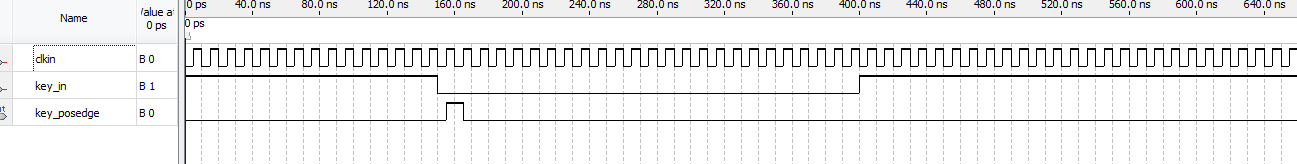

按键模块

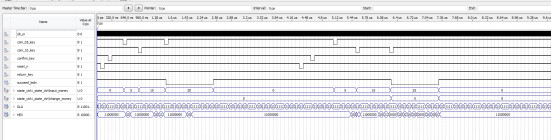

控制模块

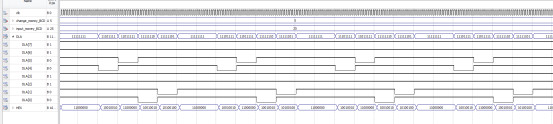

显示模块

部分代码展示:

module auto_sell(
input clk_in,//时钟
input reset_n,//复位
input coin_10_key,//投币1.0元
input coin_05_key,//投币0.5元
input confirm_key,//确认
input return_key,//退币
output succeed_ledn,
output [7:0] DLA,//数码管位选，低电平选择
output [7:0] HEX//数码管段选，低亮
);
wire [7:0] input_money_BCD;//投币金额
wire [7:0] change_money_BCD;//找钱
wire coin_10_p;//投币1.0元
wire coin_05_p;//投币0.5元
//按键上升沿检测模块
key_xd i0_key_jitter(
. clkin(clk_in),
. key_in(coin_10_key),//输入
. key_posedge(coin_10_p)//按键上升沿检测
);
//按键上升沿检测模块
key_xd i2_key_jitter(
. clkin(clk_in),
. key_in(coin_05_key),//输入
. key_posedge(coin_05_p)//按键上升沿检测
);
//状态控制模块
state_ctrl i_state_ctrl(
. clk_in(clk_in),//时钟100Hz
. reset_n(reset_n),//系统复位
. coin_10_p(coin_10_p),//投币1.0元
. coin_05_p(coin_05_p),//投币0.5元
. return_p(~return_key),//退币键
. confirm_p(~confirm_key),//确认
. succeed_ledn(succeed_ledn),
. input_money_BCD(input_money_BCD),//投币金额
. change_money_BCD(change_money_BCD)//找钱
);

代码文件（付费下载）：
