汽车尾灯控制器设计VHDL代码Quartus仿真

名称：汽车尾灯控制器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

汽车尾灯控制器

系统设计分为4个模块，分别为时钟分频模块、尾灯主控模块、左边灯控制模块和右边灯控制模块。

时钟分频模块生成周期为2秒的控制信号，尾灯主控模块用于控制刹车灯和夜间尾灯。左边灯控制模块控制左转闪烁，右边灯模块控制右转闪烁。

左转信号来时，左转灯按2s周期闪烁，右转信号来时，右灯按2s周期闪烁，刹车信号来2个刹车灯亮，夜间行驶时，夜间尾灯亮

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

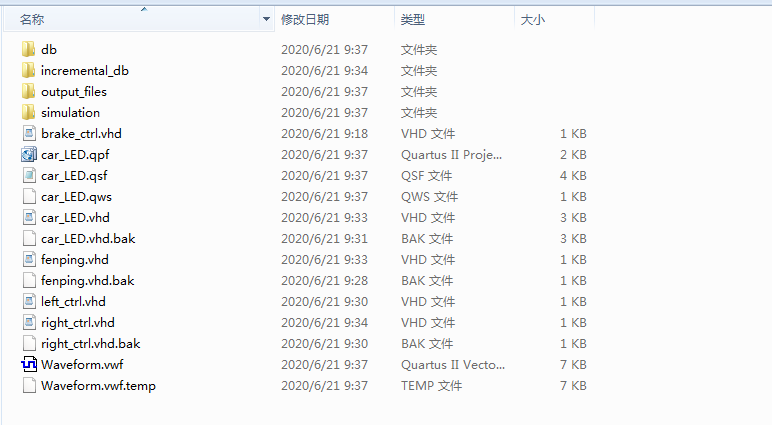

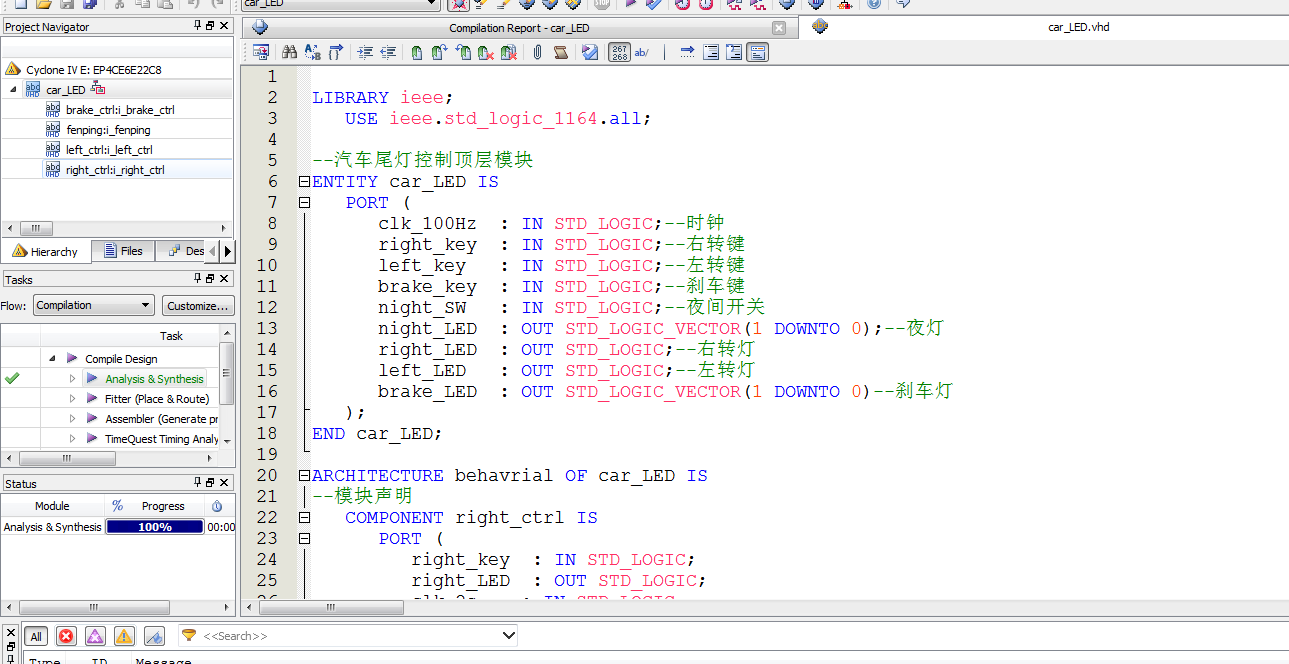

1. 工程文件

2. 程序文件

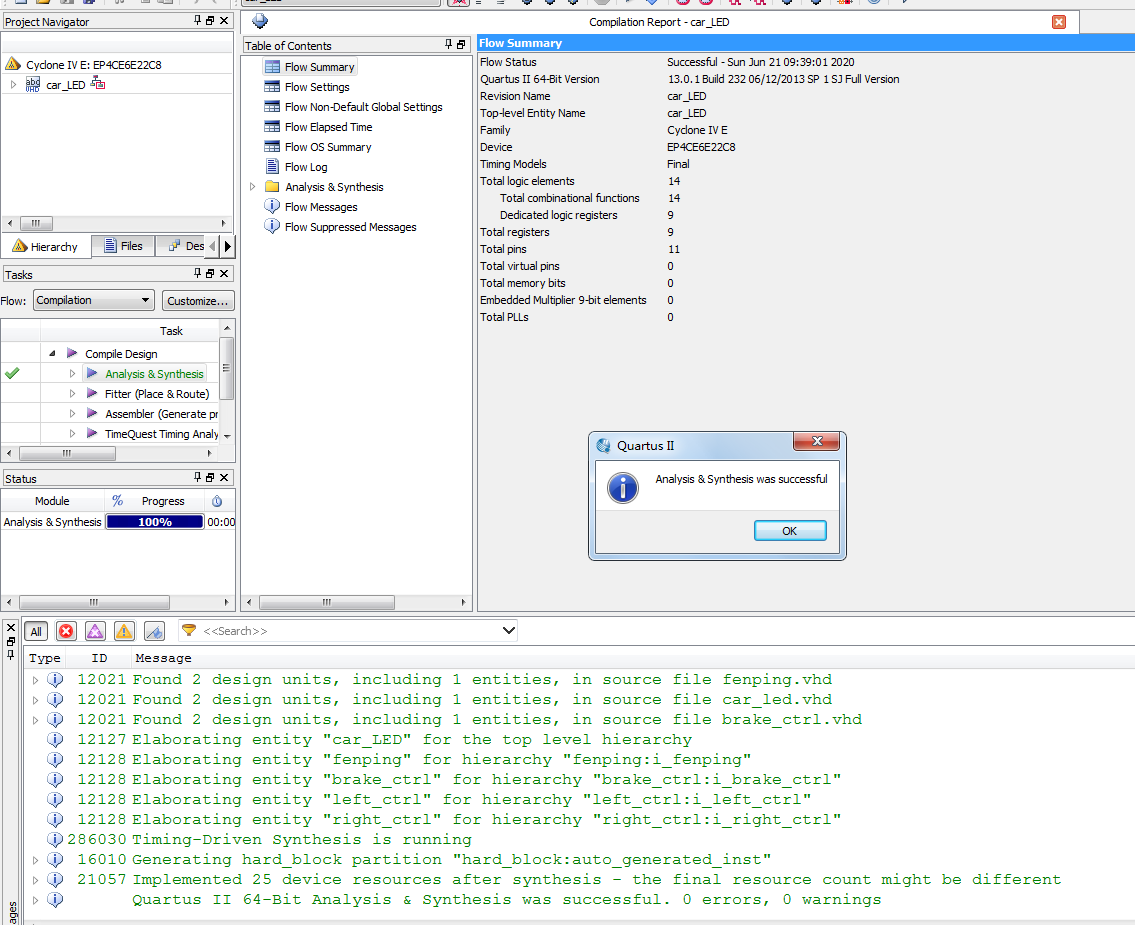

3. 程序编译

4. RTL图（顶层框图）

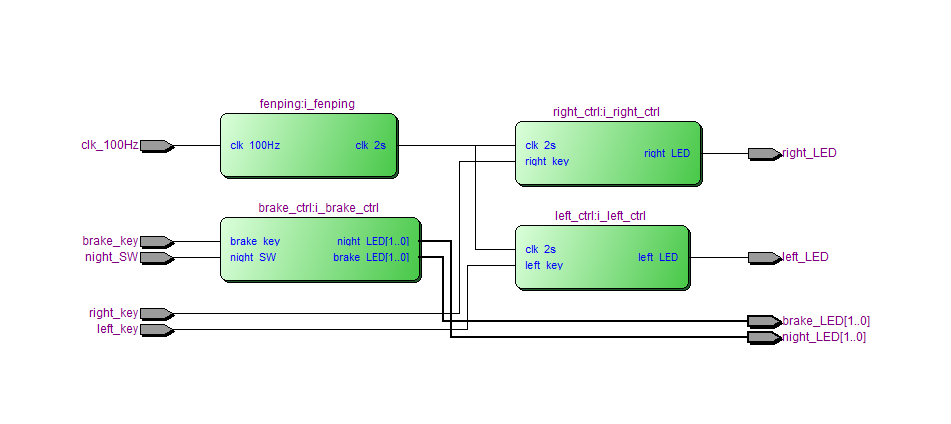

系统设计分为4个模块，分别为时钟分频模块、尾灯主控模块、左边灯控制模块和右边灯控制模块。模块连接图如下所示。时钟分频模块生成周期为2秒的控制信号，尾灯主控模块用于控制刹车灯和夜间尾灯。左边灯控制模块控制左转闪烁，右边灯模块控制右转闪烁。

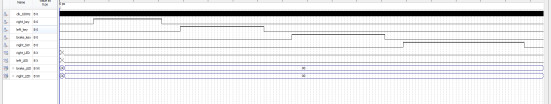

5. 仿真文件（VWF）

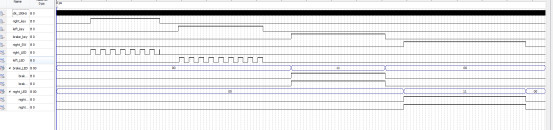

6. 仿真图

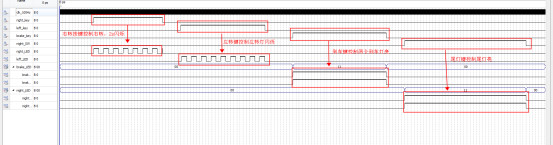

根据仿真图可以看到，左转信号来时，左转灯按2s周期闪烁，右转信号来时，右灯按2s周期闪烁，刹车信号来2个刹车灯亮，夜间行驶时，夜间尾灯亮。

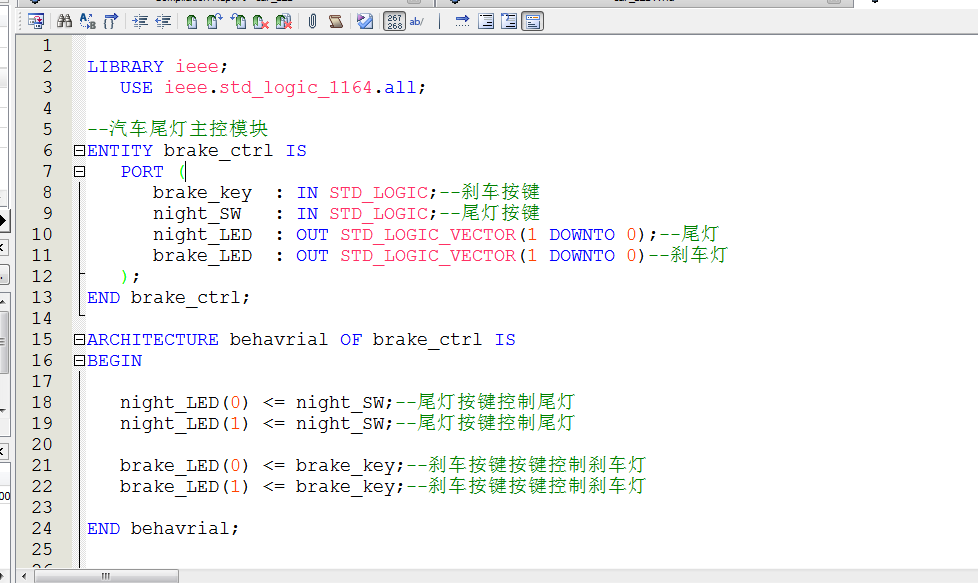

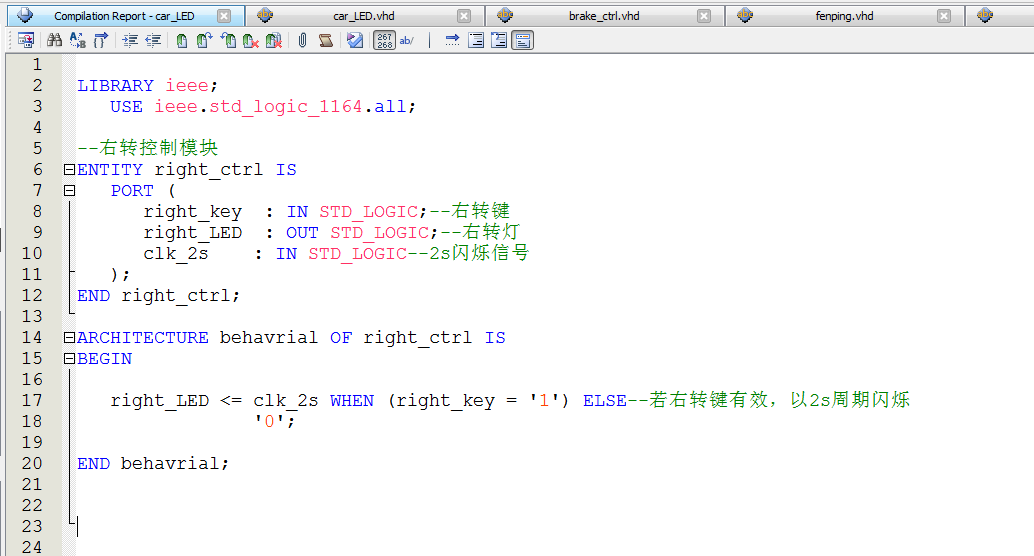

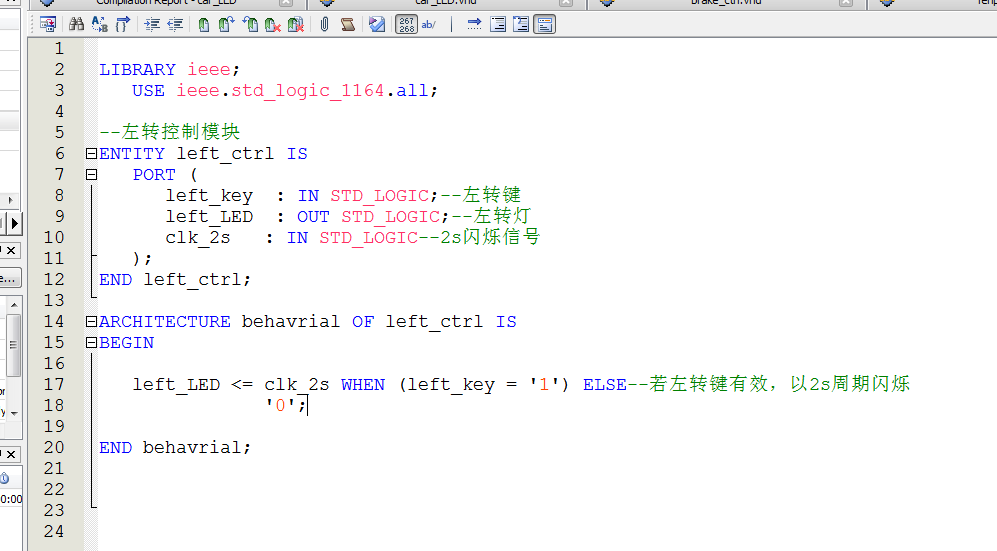

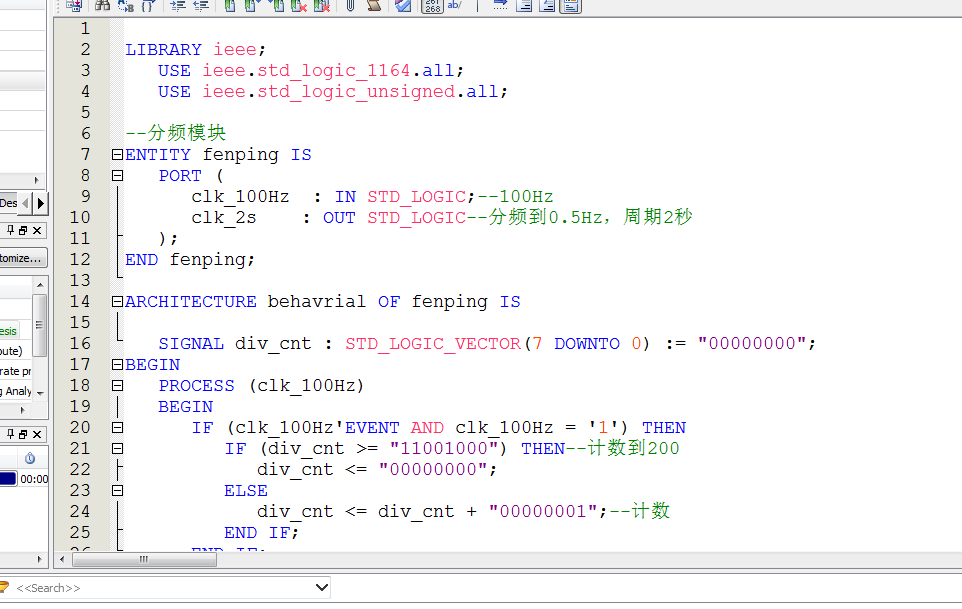

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
--汽车尾灯主控模块
ENTITY brake_ctrl IS
   PORT (
      brake_key  : IN STD_LOGIC;--刹车按键
      night_SW   : IN STD_LOGIC;--尾灯按键
      night_LED  : OUT STD_LOGIC_VECTOR(1 DOWNTO 0);--尾灯
      brake_LED  : OUT STD_LOGIC_VECTOR(1 DOWNTO 0)--刹车灯
   );
END brake_ctrl;
ARCHITECTURE behavrial OF brake_ctrl IS
BEGIN

   night_LED(0) <= night_SW;--尾灯按键控制尾灯
   night_LED(1) <= night_SW;--尾灯按键控制尾灯

   brake_LED(0) <= brake_key;--刹车按键按键控制刹车灯
   brake_LED(1) <= brake_key;--刹车按键按键控制刹车灯

END behavrial;

代码文件（付费下载）：
