简易信号发生器设计VHDL代码Quartus仿真

名称:简易信号发生器设计VHDL代码Quartus仿真

软件:Quartus

语言:VHDL

代码功能:

简易信号发生器的设计

设备及软件:装有 Quartus I软件完成设计数字系统的计算机

目的:1,了解系统相关功能电路图与印刷电路图的设计、绘制,并完成相关流程的设计以及婕件描述语言

VHDL程序的编写、设计与综合和调试仿真工作

2,学会 Quartus II软件完成设计系统的设计与综合

3.握该数字电路系统的仿直调试,分析系统功能实现的可行性等

任务:本课程设计主要是利用VHDL语言设计一个信号发生器,要求实现以下功能

1,根据输入信号的选择可以产生周期性输出方波、三角波、正弦波、阶梯波四种波形信号

2.可以在一定范围内调整频率

3.如果有祭件,可将波形数据送入DA转换器,将数字信号转换为横拟信号输出,用示波器测试DA

转换器的输出,可以现测到4种信号的输出


FPGA代码Verilog/VHDL代码资源下载:www.hdlcode.com


演示视频:

设计文档:

设计文档2.doc

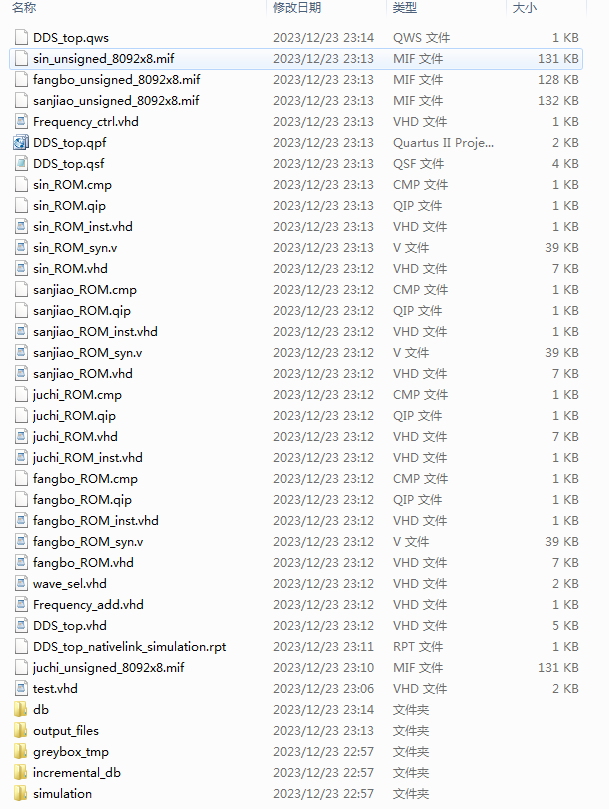

1. 工程文件


2. 程序文件

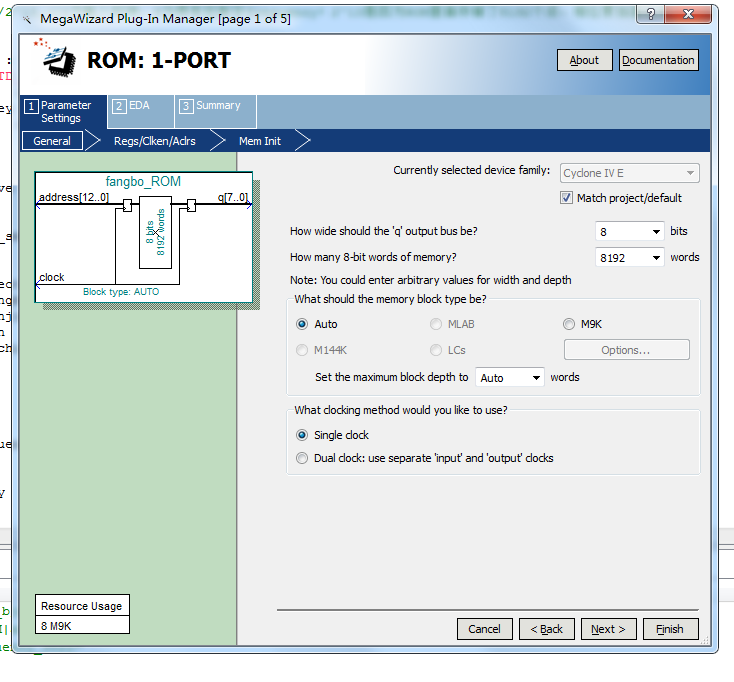

ROM IP核

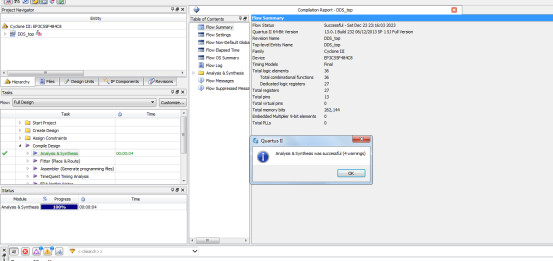

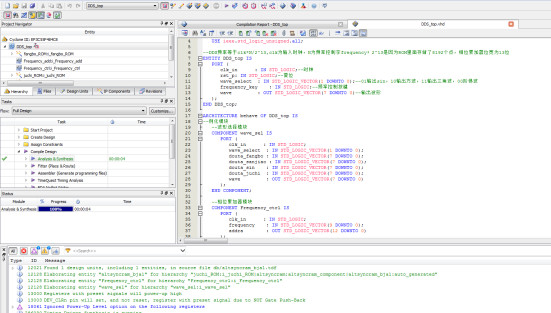

3. 程序编译

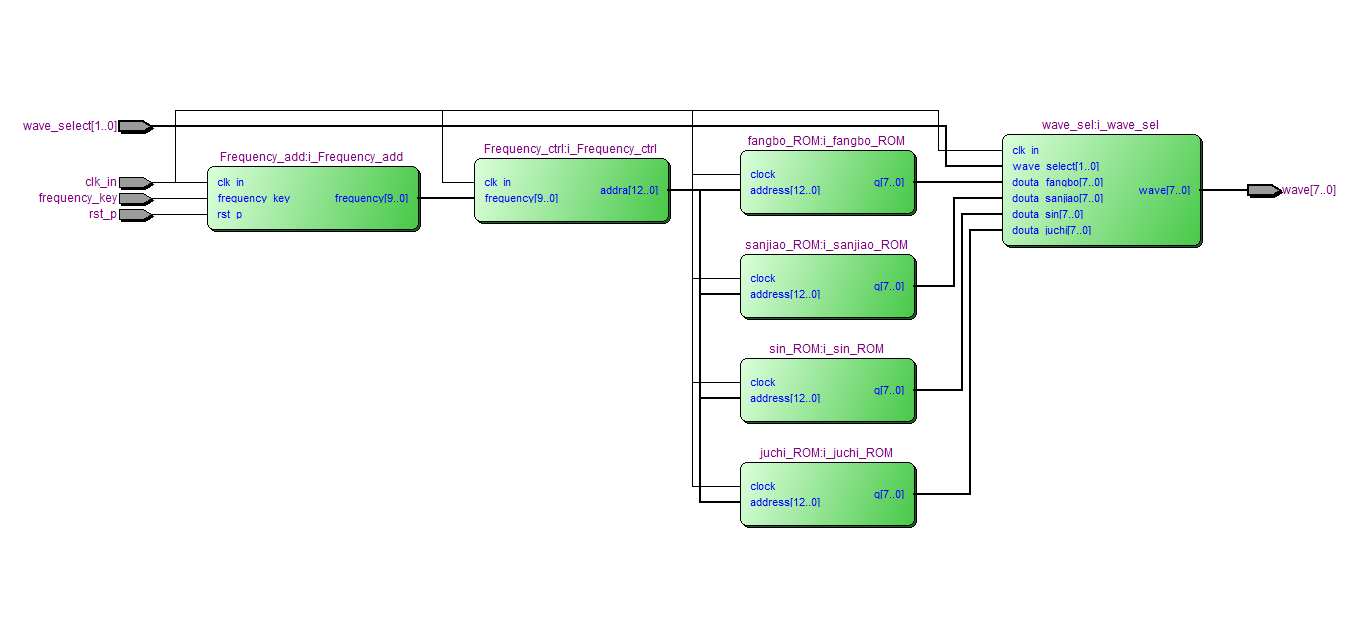

4. RTL图

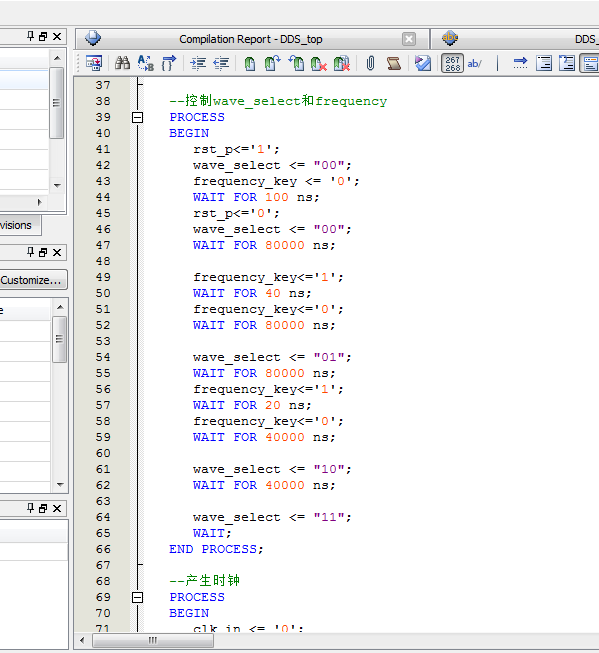

5. Testbench



6. 仿真图

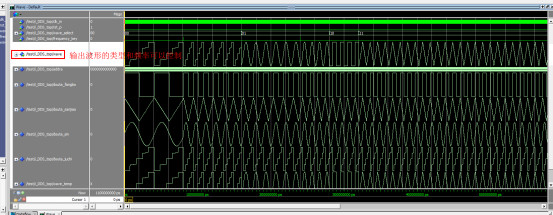

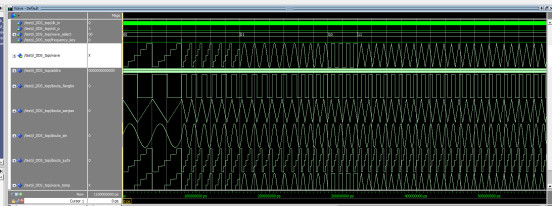

整体仿真图




上图中,wave_select选择波形类型,01输出sin,10输出方波,11输出三角波,00阶梯波。

Frequency控制波形频率

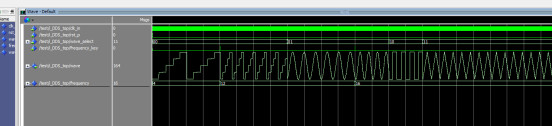

相位累加器模块

相位累加器,控制读ROM的地址,图上可以看到地址累加

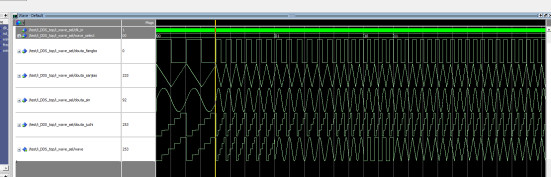

波形选择模块

01输出sin,10输出方波,11输出三角波,00阶梯波

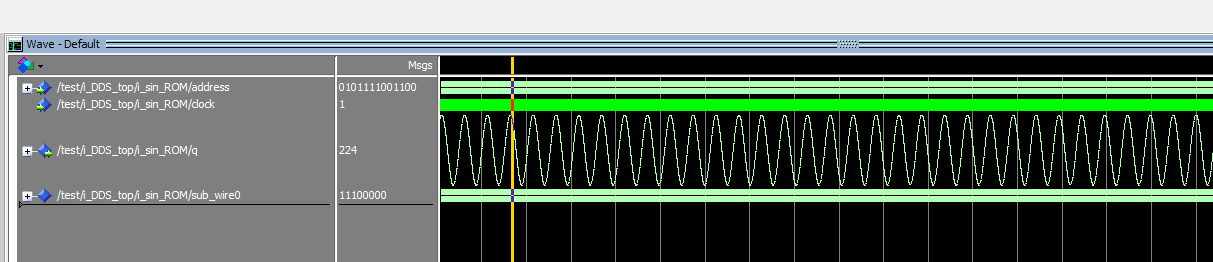

正弦波ROM模块

存储了正弦波波形

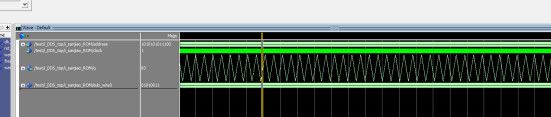

三角波ROM模块


存储了三角波波形

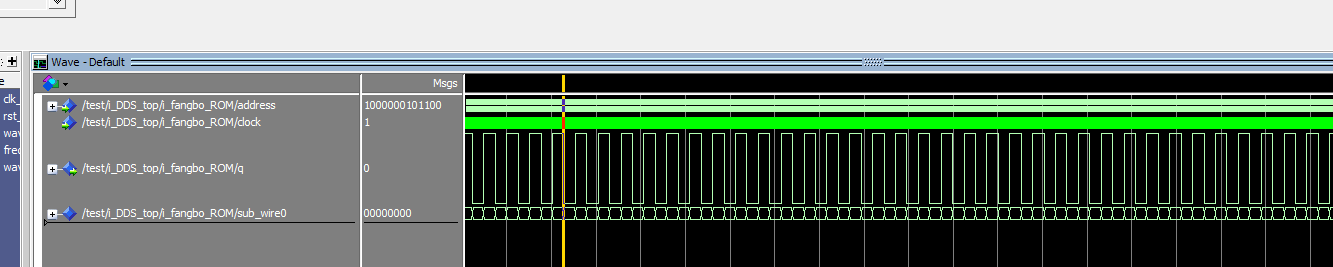

方波ROM模块

存储了方波波形


阶梯波ROM模块

存储了阶梯波波形

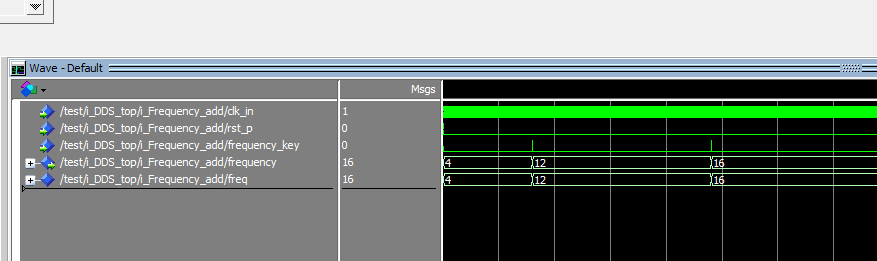

按键控制频率信号模块

通过按键控制frequency信号,从而进制波形频率


部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
USE ieee.std_logic_unsigned.all;
--DDS频率等于clk*N/2^13,clk为输入时钟,N为频率控制字frequency;2^13是因为ROM里面存储了8192个点,相位累加器位宽为13位
ENTITY DDS_top IS
   PORT (
      clk_in      : IN STD_LOGIC;--时钟
rst_p: IN STD_LOGIC;--复位
      wave_select  : IN STD_LOGIC_VECTOR(1 DOWNTO 0);--01输出sin,10输出方波,11输出三角波,00阶梯波
      frequency_key    : IN STD_LOGIC;--频率控制按键
wave         : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--输出波形
   );
END DDS_top;
ARCHITECTURE behave OF DDS_top IS
--例化模块
--波形选择模块
   COMPONENT wave_sel IS
      PORT (
         clk_in      : IN STD_LOGIC;
         wave_select  : IN STD_LOGIC_VECTOR(1 DOWNTO 0);
         douta_fangbo : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         douta_sanjiao : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         douta_sin    : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
douta_juchi  : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         wave         : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
      );
   END COMPONENT;

--相位累加器模块
   COMPONENT Frequency_ctrl IS
      PORT (
         clk_in      : IN STD_LOGIC;
         frequency    : IN STD_LOGIC_VECTOR(9 DOWNTO 0);
         addra        : OUT STD_LOGIC_VECTOR(12 DOWNTO 0)
      );
   END COMPONENT;
--ROM表
COMPONENT sin_ROM IS
PORT
(
address: IN STD_LOGIC_VECTOR (12 DOWNTO 0);
clock: IN STD_LOGIC  := '1';
q: OUT STD_LOGIC_VECTOR (7 DOWNTO 0)
);
END COMPONENT;
--ROM表
COMPONENT fangbo_ROM IS
PORT
(
address: IN STD_LOGIC_VECTOR (12 DOWNTO 0);
clock: IN STD_LOGIC  := '1';
q: OUT STD_LOGIC_VECTOR (7 DOWNTO 0)
);
END COMPONENT;
--ROM表
COMPONENT sanjiao_ROM IS
PORT
(
address: IN STD_LOGIC_VECTOR (12 DOWNTO 0);
clock: IN STD_LOGIC  := '1';
q: OUT STD_LOGIC_VECTOR (7 DOWNTO 0)
);
END COMPONENT;
--ROM表
COMPONENT juchi_ROM IS
PORT
(
address: IN STD_LOGIC_VECTOR (12 DOWNTO 0);
clock: IN STD_LOGIC  := '1';
q: OUT STD_LOGIC_VECTOR (7 DOWNTO 0)
);
END COMPONENT;
