4人抢答器设计Verilog代码Quartus 实验箱

名称：4人抢答器设计Verilog代码Quartus  实验箱

软件：Quartus

语言：Verilog

代码功能：

4人抢答器

设计要求

1.此抢答器可供4组选手参加比赛使用。每组选手控制一个按钮,用以发出抢答信号

2.开始抢答后,最先发出抡抢答信号组所对应的LED灯点亮,并发出声音表示抢答成功,此时其他三组的按钮不再起作用

3.主持人可通过另一按钮将其进行复位

4.增加计分模块,每个选手的计分用两位数码管显示。自定义其它功能

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

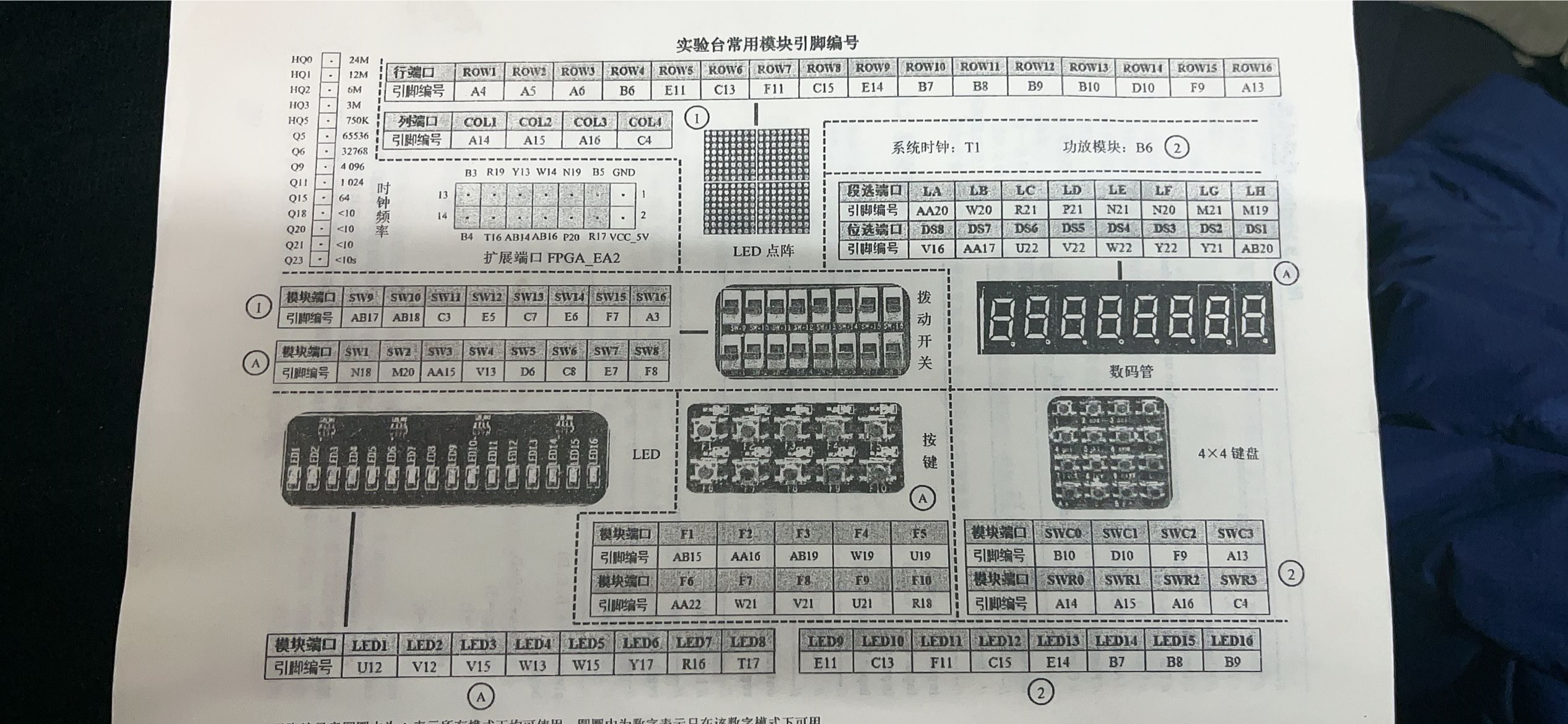

本代码已在实验箱验证，实验箱如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

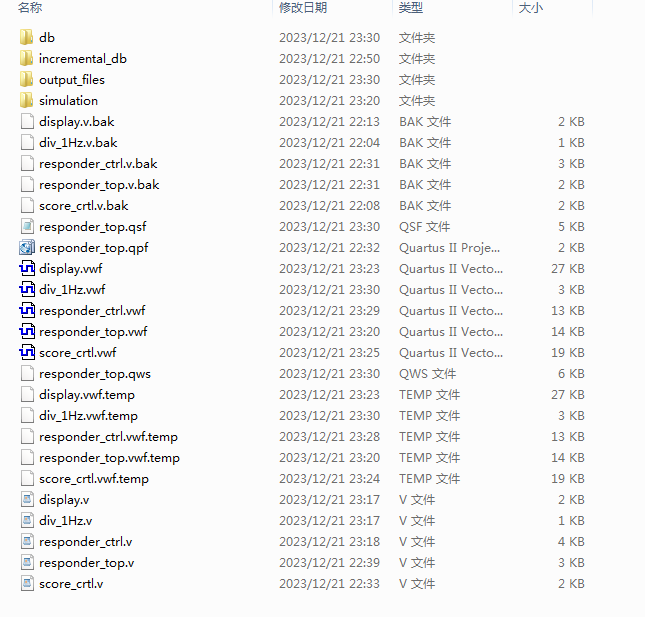

1. 工程文件

2. 程序文件

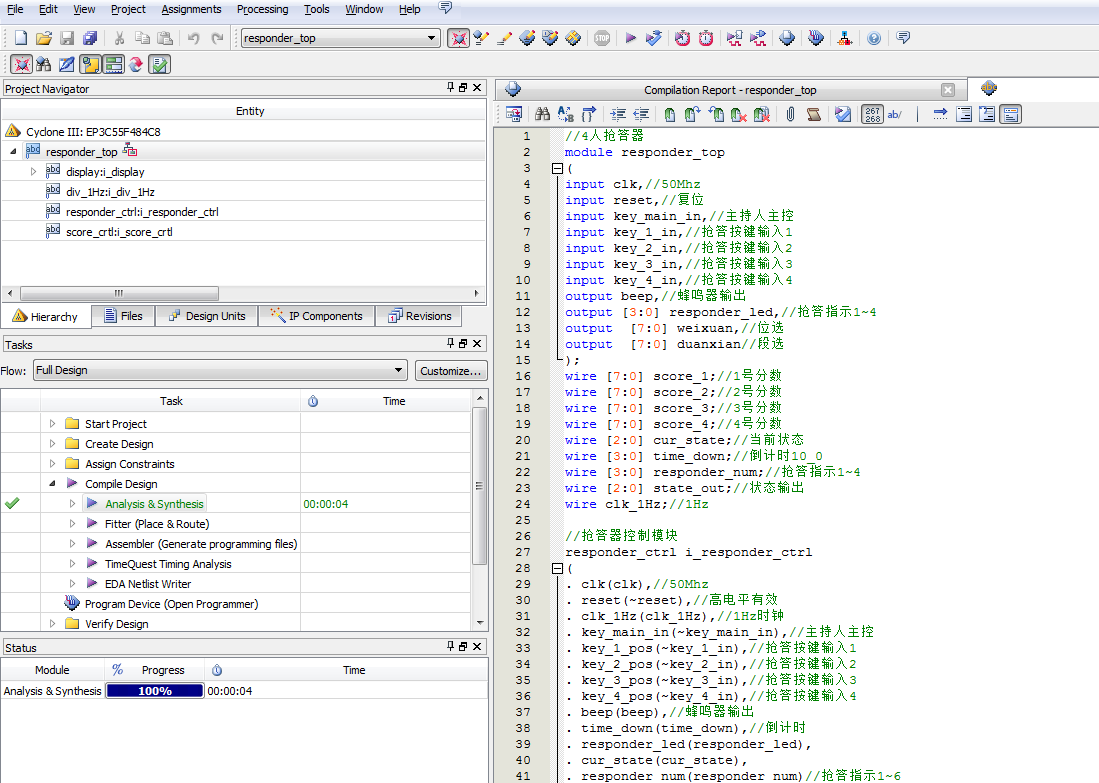

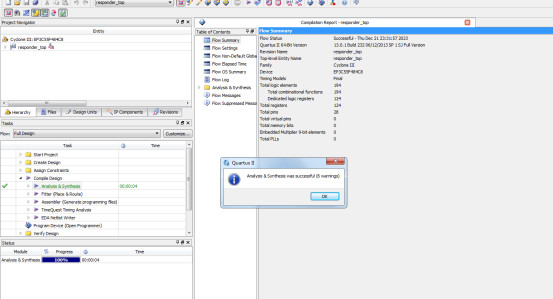

3. 程序编译

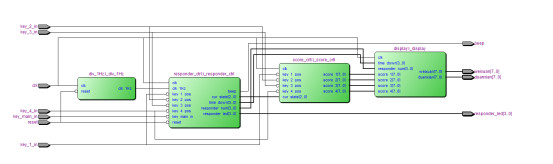

4. RTL图

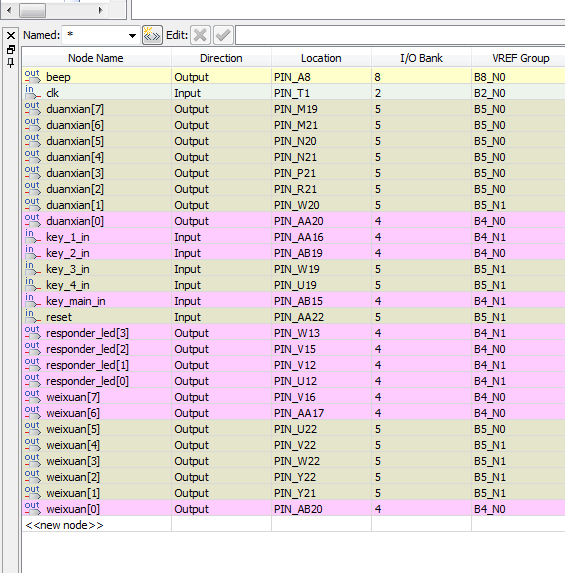

5. 管脚分配

6. 仿真图

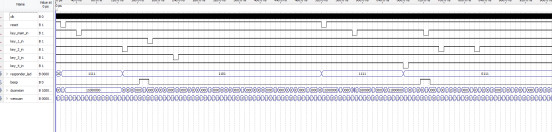

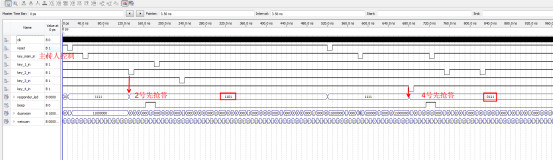

整体仿真图

分频模块

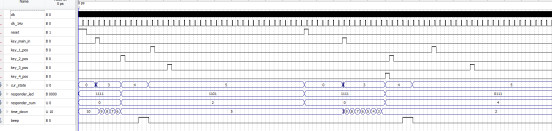

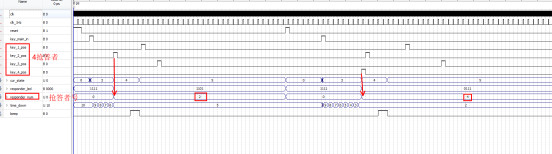

抢答控制模块

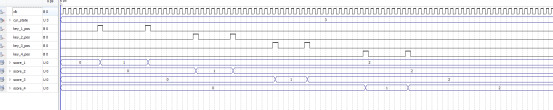

分数控制模块

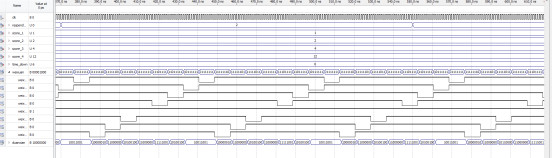

显示模块

部分代码展示:

module display
(
input clk,
input [3:0] time_down,//倒计时10_0
input [3:0] responder_num,//抢答指示1~4
input [7:0] score_1,//1号分数
input [7:0] score_2,//2号分数
input [7:0] score_3,//3号分数
input [7:0] score_4, //4号分数
output reg [7:0] weixuan,//位选,低亮
output reg [7:0] duanxian//段选,低亮
);
reg[15:0]jishu='d0;
always@(posedge clk)
begin
jishu<=jishu+16'd1;
end
reg [3:0] display_data=4'd0;
always@(posedge clk)
begin
case(jishu[15:13])//显示
3'd0:display_data<=time_down%10;//倒计时个位
3'd1:display_data<=time_down/10;//倒计时十位
3'd2:display_data<=responder_num;//抢答指示1~6
3'd3:display_data<=4'd0;
3'd4:display_data<=score_1[3:0];
3'd5:display_data<=score_2[3:0];
3'd6:display_data<=score_3[3:0];
3'd7:display_data<=score_4[3:0];
      default:;
endcase
end
always@(posedge clk)
begin
case(jishu[15:13])//位选，低亮
3'd0: weixuan<=8'b1111_1110;
3'd1: weixuan<=8'b1111_1101;
3'd2: weixuan<=8'b1111_1011;
3'd3: weixuan<=8'b1111_1111;
3'd4: weixuan<=8'b1110_1111;
3'd5: weixuan<=8'b1101_1111;
3'd6: weixuan<=8'b1011_1111;
3'd7: weixuan<=8'b0111_1111;
default:weixuan<=8'b1111_1111;
endcase
case(display_data)//段选，低亮
0 : duanxian= (8'hc0);
1 : duanxian= (8'hf9);
2 : duanxian= (8'ha4);
