自动售货机设计VHDL代码Quartus仿真

名称：自动售货机设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

自动售货机

1、可以投币1元、5元、10元

2、商品有3，6，7，9元的

3、可以找零1元、5元

4、购买成功有指示信号

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

自动售货机设计.doc

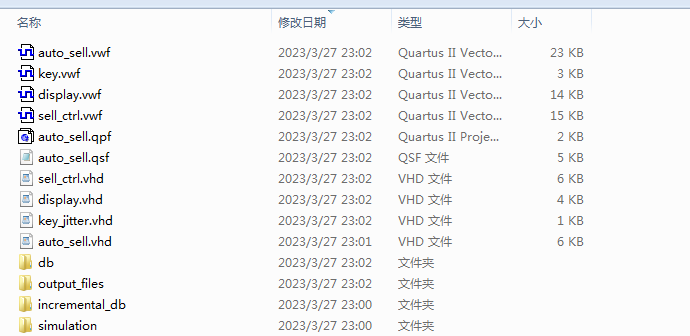

1. 工程文件

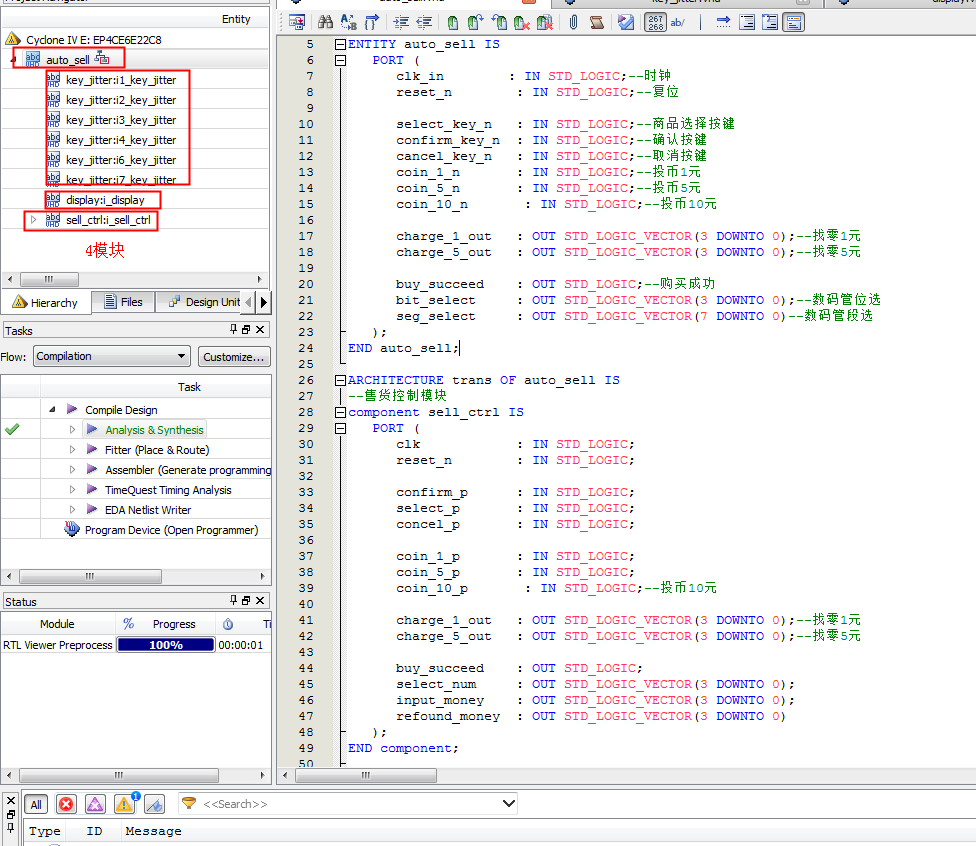

2. 程序文件

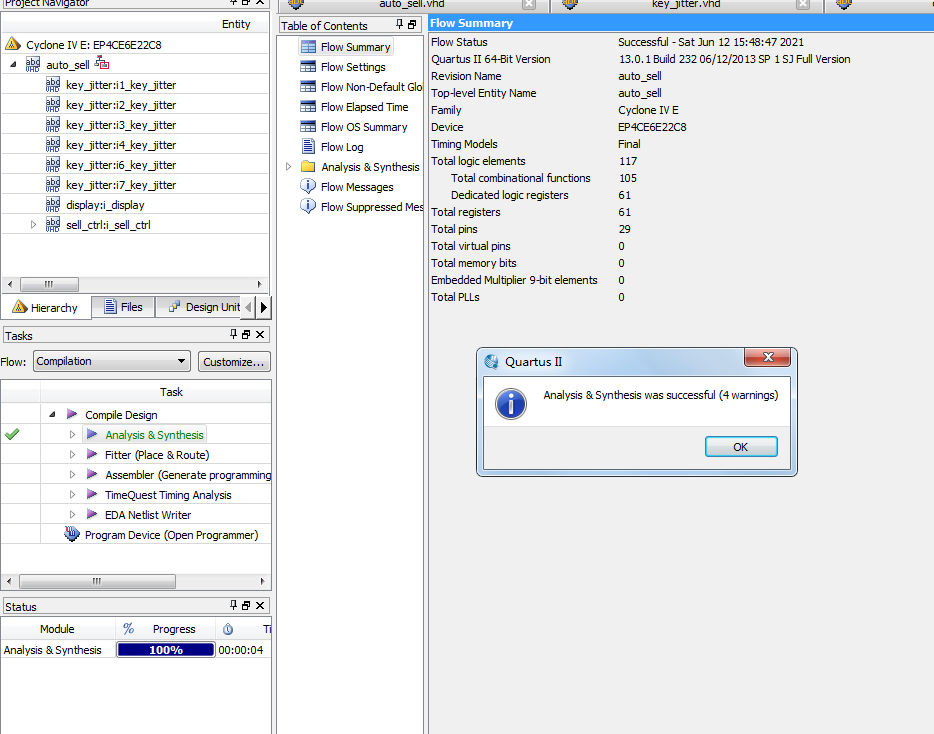

3. 程序编译

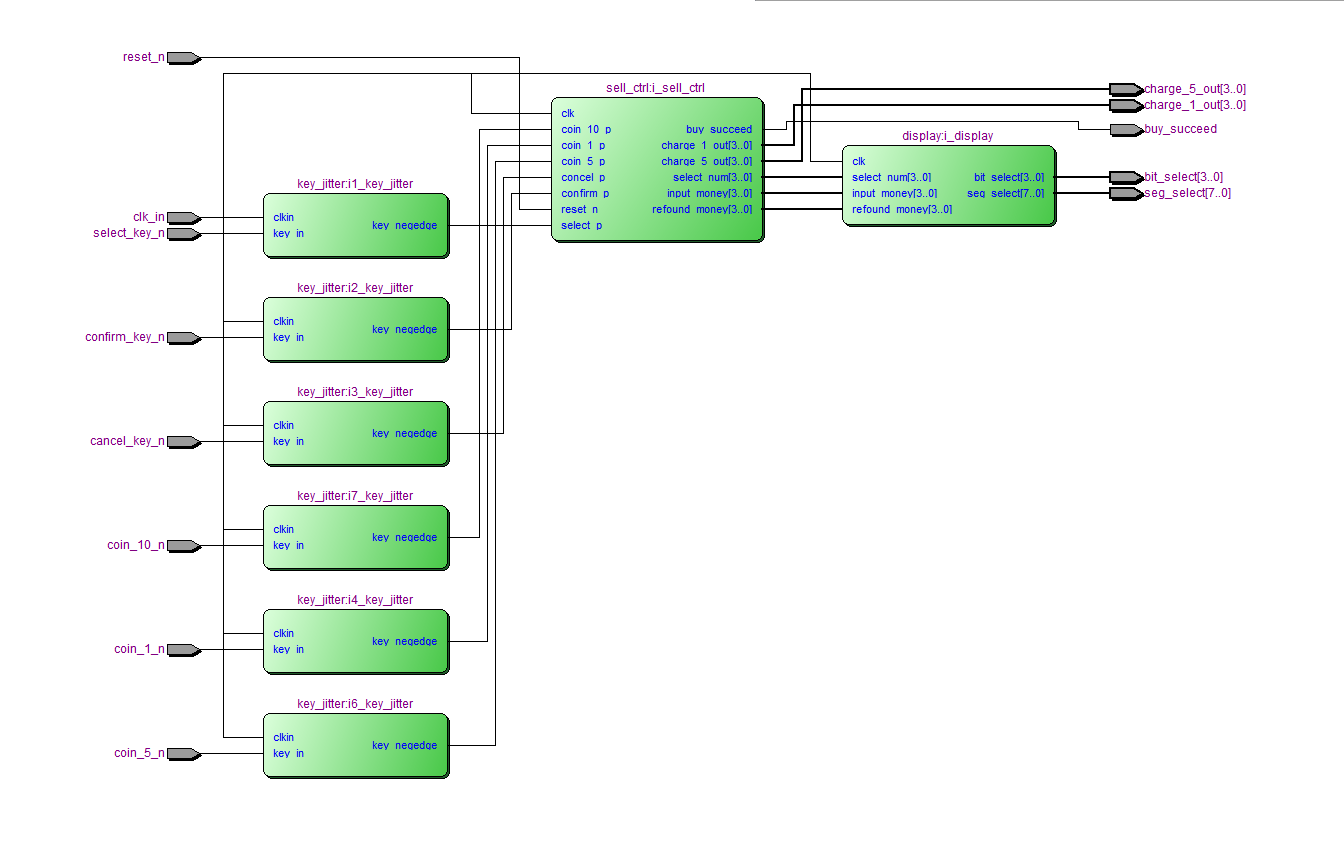

4. RTL图

5. 仿真文件

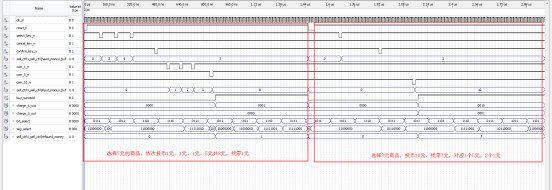

6. 仿真图

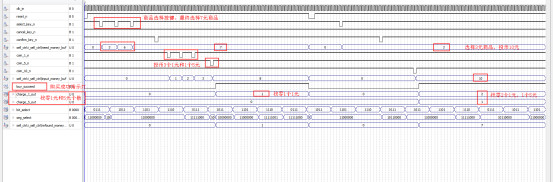

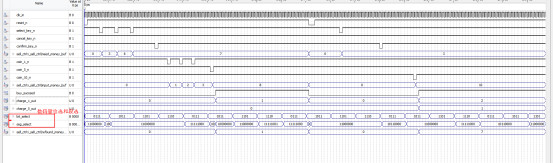

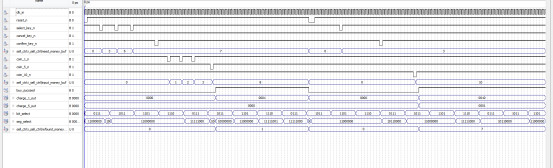

仿真了2次购买情况

按键模块仿真

图中按键按下后输出一个时钟的高电平

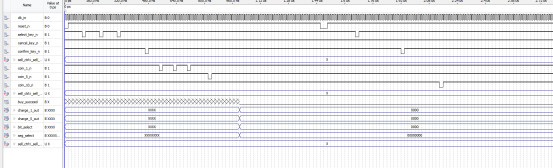

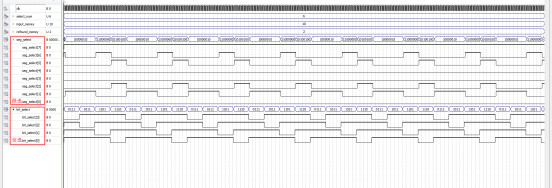

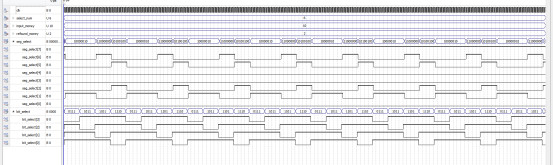

显示模块仿真

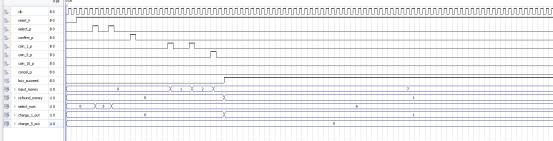

控制模块仿真

图中仿真了选中6元商品，投币7元，找零1元

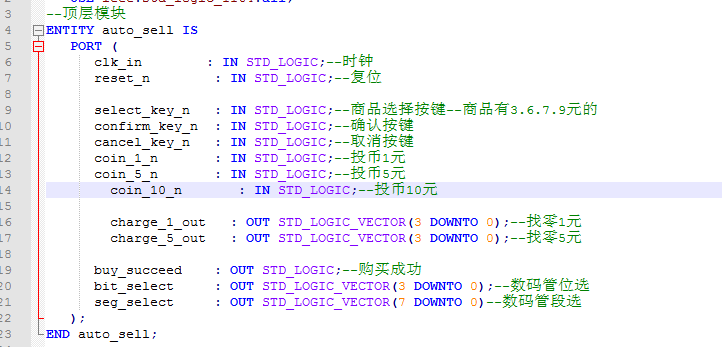

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
--顶层模块
ENTITY auto_sell IS
   PORT (
      clk_in        : IN STD_LOGIC;--时钟--
      reset_n        : IN STD_LOGIC;--复位--key0

      select_key_n   : IN STD_LOGIC;--商品选择按键--商品有3.6.7.9元的--key1
      confirm_key_n  : IN STD_LOGIC;--确认按键--key2
      cancel_key_n   : IN STD_LOGIC;--取消按键--key3
      coin_1_n       : IN STD_LOGIC;--投币1元--SW0
      coin_5_n       : IN STD_LOGIC;--投币5元--SW1
coin_10_n       : IN STD_LOGIC;--投币10元--SW2
charge_1_out   : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--找零1元--LED
charge_5_out   : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--找零5元--LED

      buy_succeed    : OUT STD_LOGIC;--购买成功--蜂鸣器
      bit_select     : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--数码管位选
      seg_select     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--数码管段选
   );
END auto_sell;
ARCHITECTURE bahave OF auto_sell IS
--售货控制模块
component sell_ctrl IS
   PORT (
      clk            : IN STD_LOGIC;
      reset_n        : IN STD_LOGIC;

      confirm_p      : IN STD_LOGIC;
      select_p       : IN STD_LOGIC;
      concel_p       : IN STD_LOGIC;

      coin_1_p       : IN STD_LOGIC;
      coin_5_p       : IN STD_LOGIC;
coin_10_p       : IN STD_LOGIC;--投币10元
charge_1_out   : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--找零1元
charge_5_out   : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--找零5元

      buy_succeed    : OUT STD_LOGIC;
      select_num     : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
      input_money    : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
      refound_money  : OUT STD_LOGIC_VECTOR(3 DOWNTO 0)
   );
END component;

代码文件（付费下载）：
