DDS波形发生器并通过DA芯片tlc5620输出波形设计VHDL代码Quartus DE1-SOC开发板

名称：DDS波形发生器并通过DA芯片tlc5620输出波形设计VHDL代码Quartus  DE1-SOC开发板

软件：Quartus

语言：VHDL

代码功能：

DDS波形发生器并通过DA芯片tlc5620输出波形

1、使用DDS算法产生波形，可以选择输出方波、正弦波、三角波、矩形波

2、可以控制输出波形的频率

3、将波形通过DA芯片tlc5620输出

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

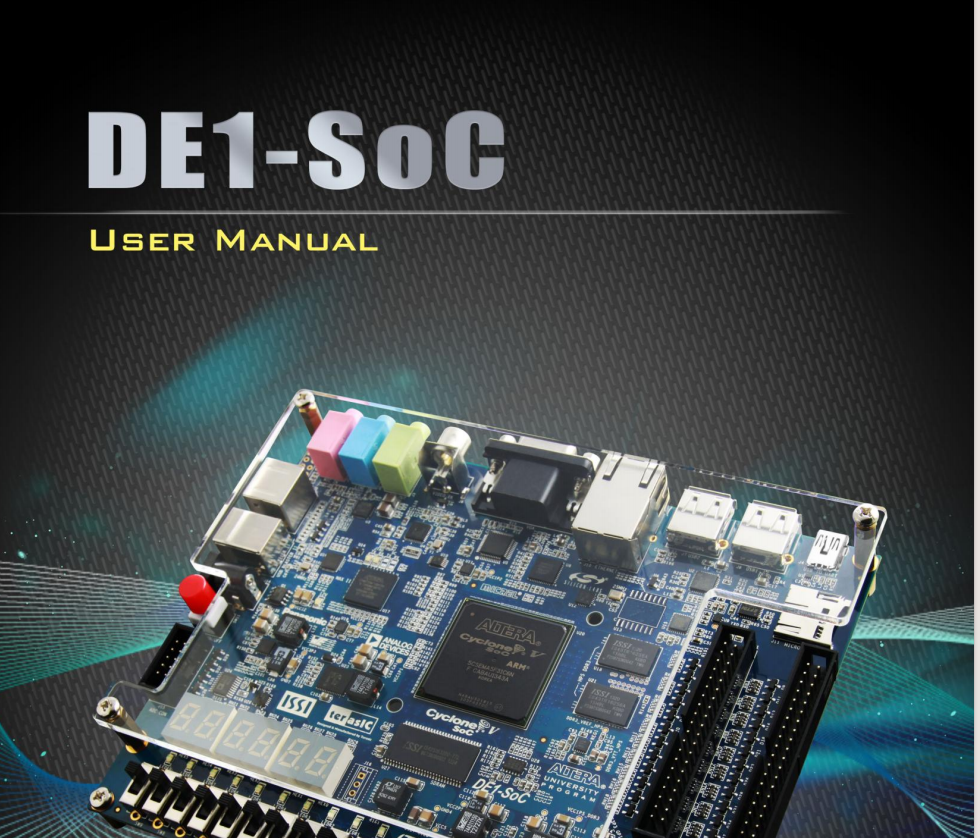

本代码已在DE1-SOC开发板验证，DE1-SOC开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

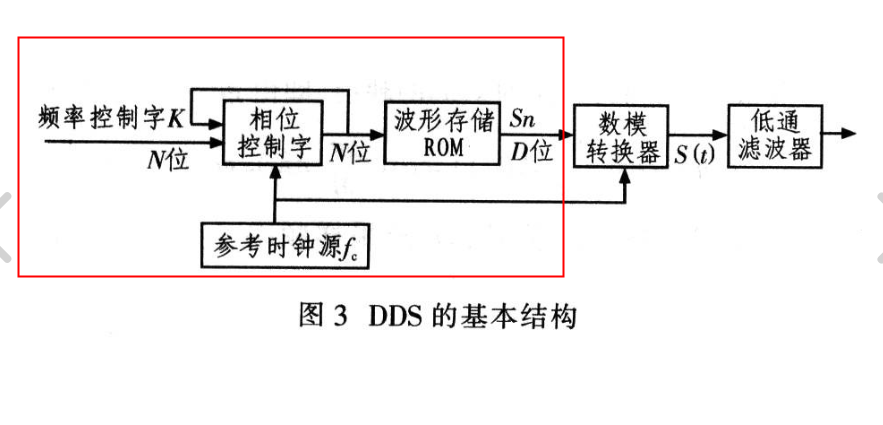

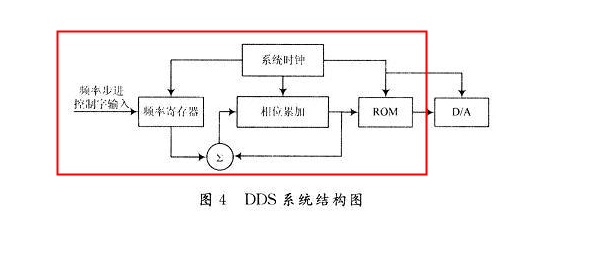

DDS原理

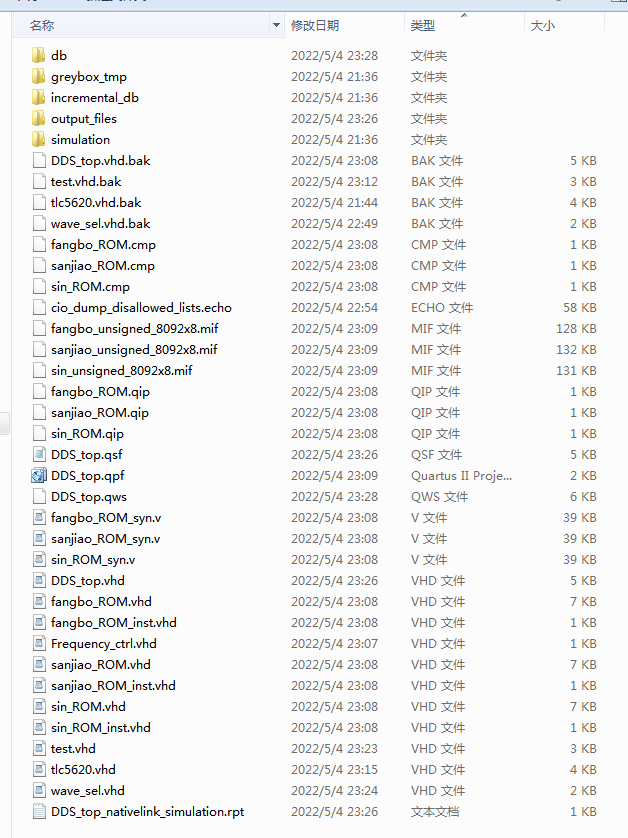

1. 工程文件

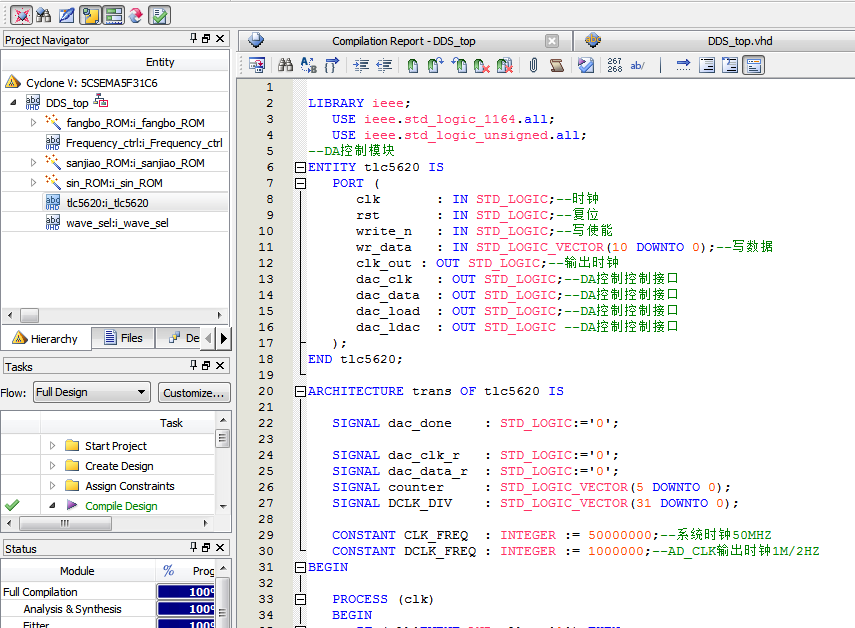

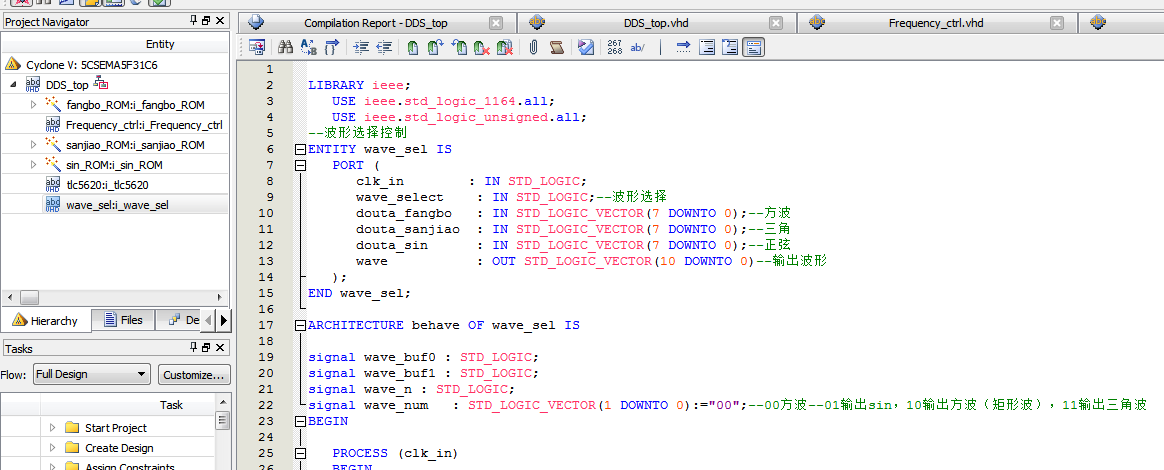

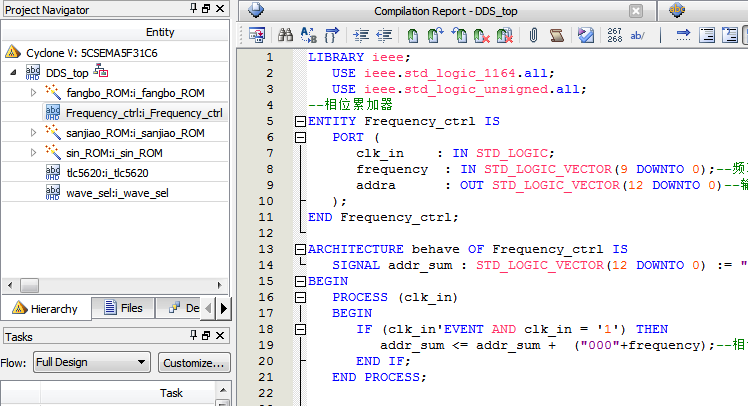

2. 程序文件

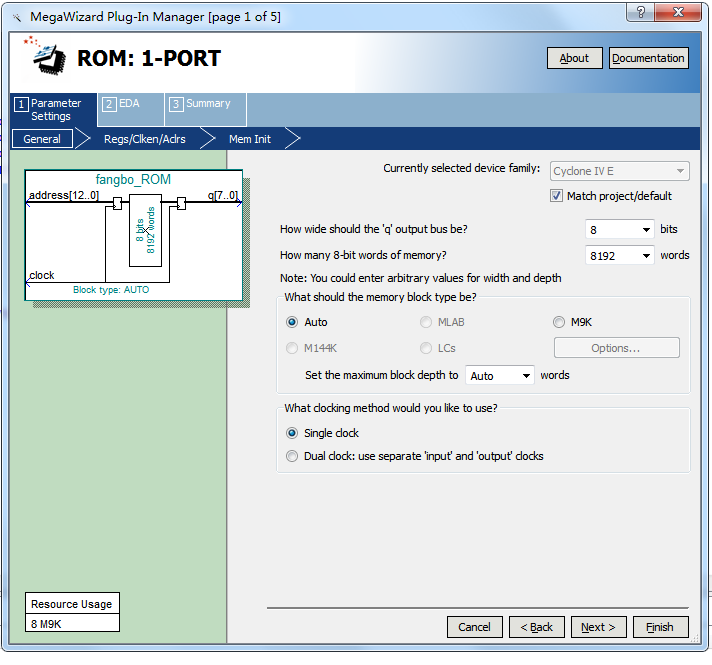

ROM IP核

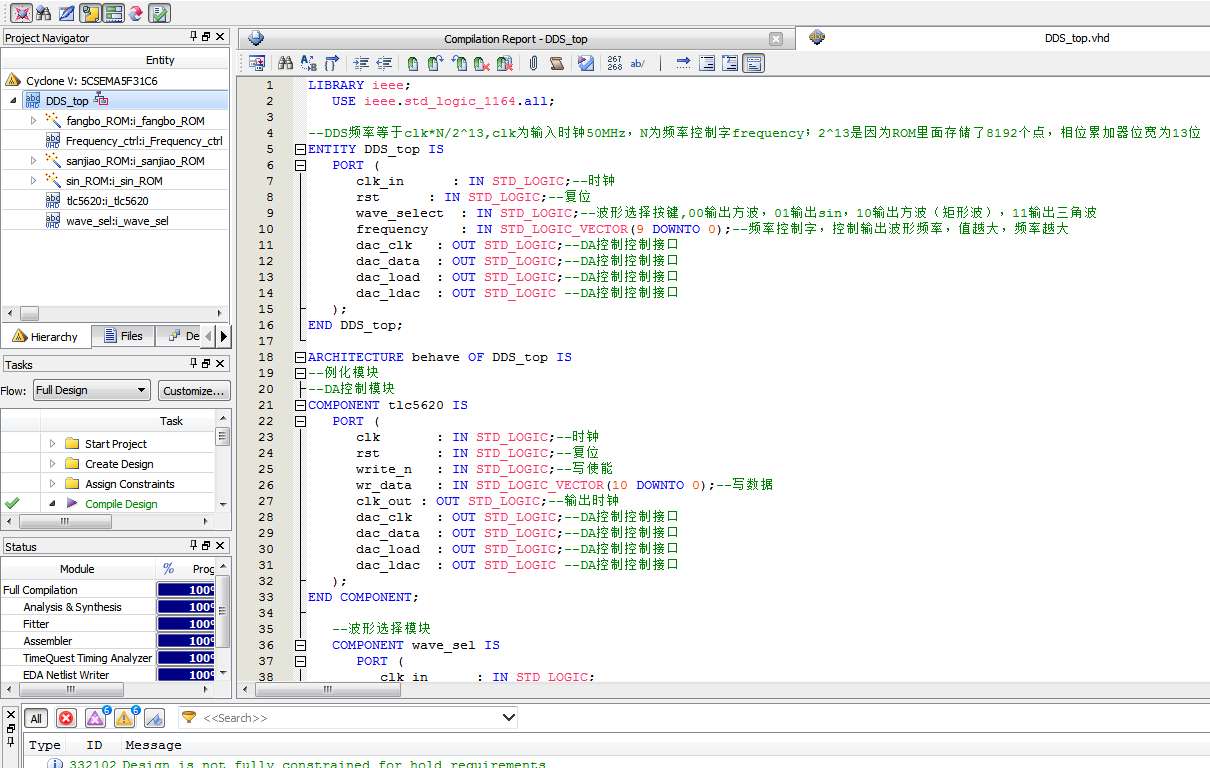

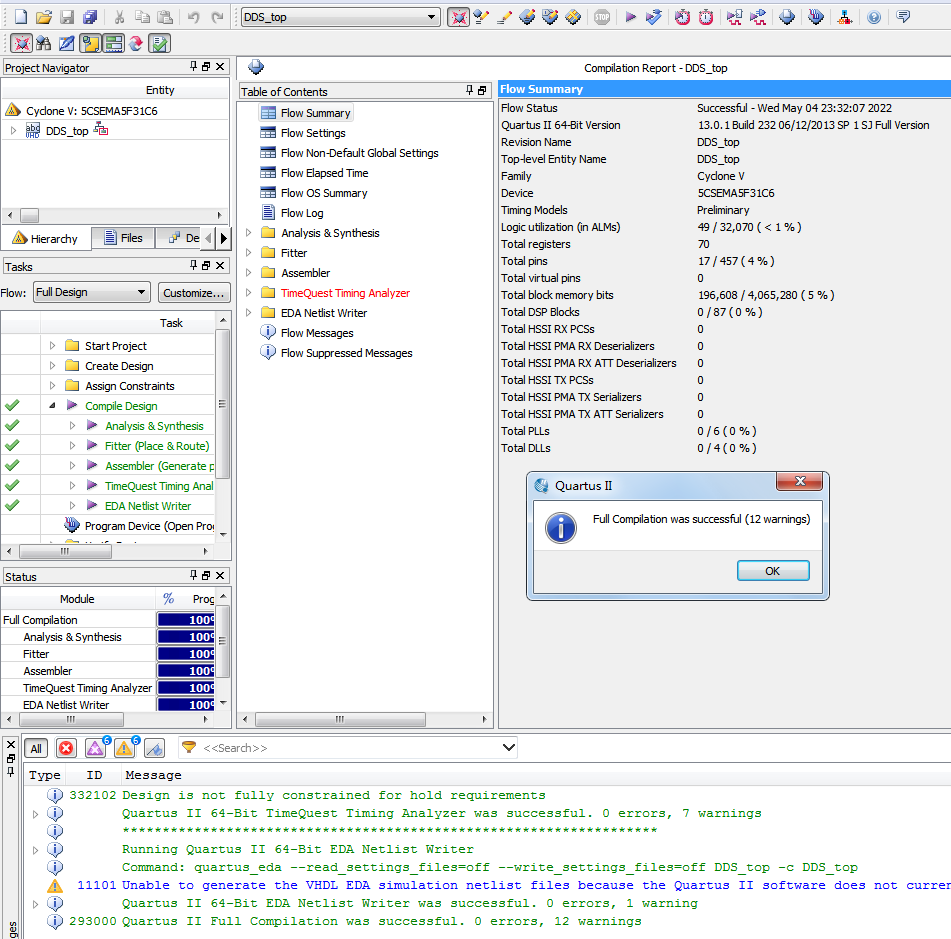

3. 程序编译

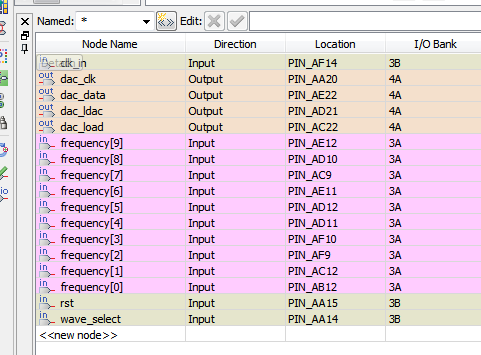

4. 管脚分配

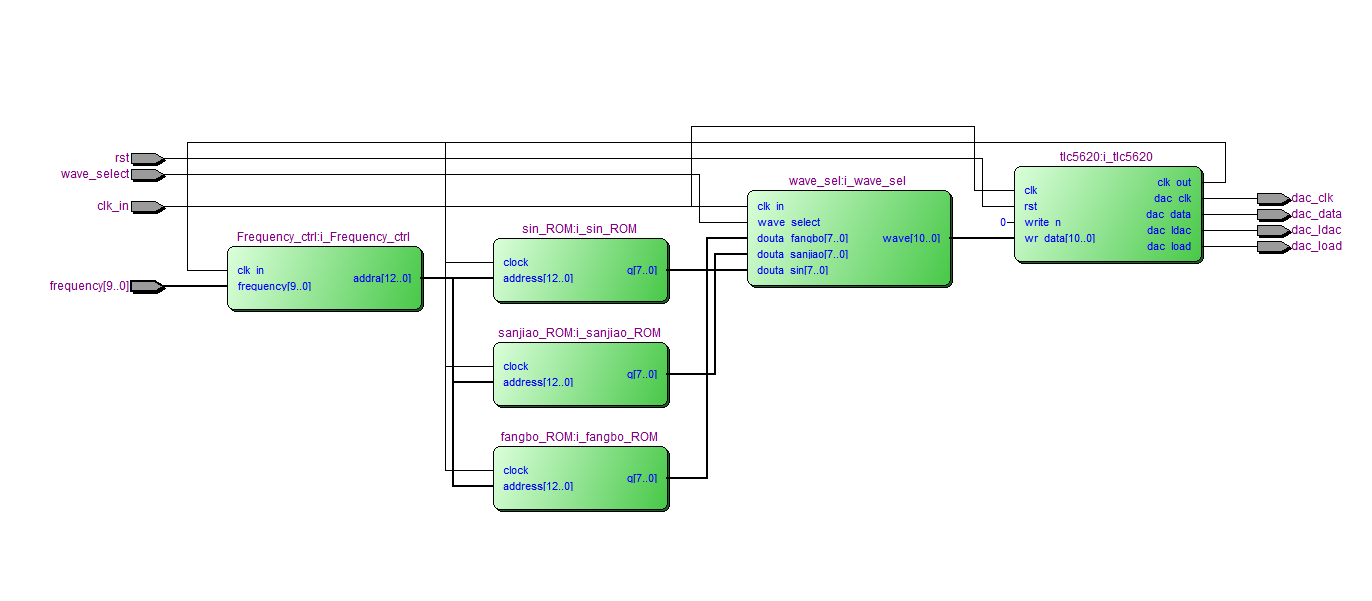

5. RTL图

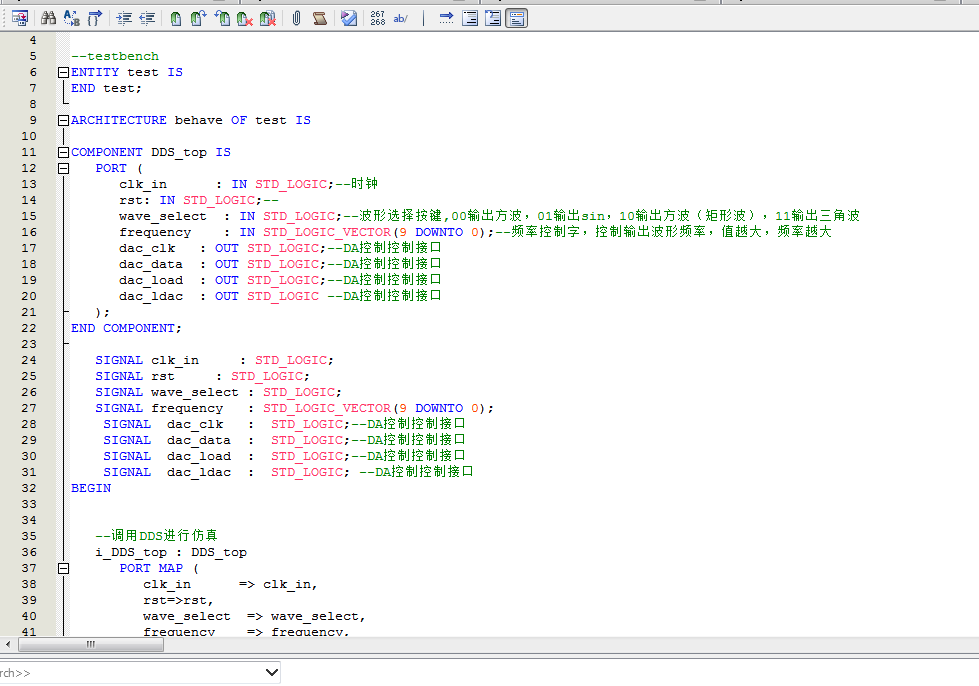

6. Testbench

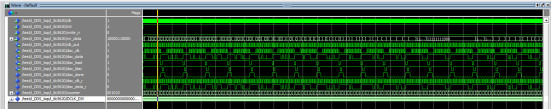

7. 仿真图

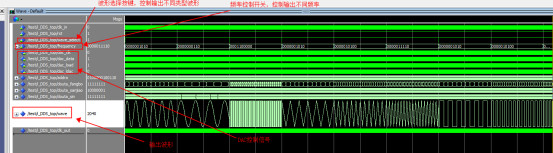

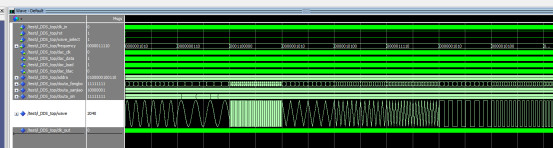

整体仿真图

相位累加器模块

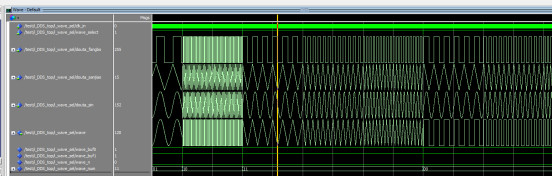

波形选择模块

DA控制模块

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
--DDS频率等于clk*N/2^13,clk为输入时钟50MHz，N为频率控制字frequency；2^13是因为ROM里面存储了8192个点，相位累加器位宽为13位
ENTITY DDS_top IS
   PORT (
      clk_in      : IN STD_LOGIC;--时钟
rst      : IN STD_LOGIC;--复位
      wave_select  : IN STD_LOGIC;--波形选择按键,00输出方波，01输出sin，10输出方波（矩形波），11输出三角波
      frequency    : IN STD_LOGIC_VECTOR(9 DOWNTO 0);--频率控制字，控制输出波形频率，值越大，频率越大
      dac_clk   : OUT STD_LOGIC;--DA控制控制接口
      dac_data  : OUT STD_LOGIC;--DA控制控制接口
      dac_load  : OUT STD_LOGIC;--DA控制控制接口
      dac_ldac  : OUT STD_LOGIC --DA控制控制接口
   );
END DDS_top;
ARCHITECTURE behave OF DDS_top IS
--例化模块
--DA控制模块
COMPONENT tlc5620 IS
   PORT (
      clk       : IN STD_LOGIC;--时钟
      rst       : IN STD_LOGIC;--复位
      write_n   : IN STD_LOGIC;--写使能
      wr_data   : IN STD_LOGIC_VECTOR(10 DOWNTO 0);--写数据
      clk_out : OUT STD_LOGIC;--输出时钟
      dac_clk   : OUT STD_LOGIC;--DA控制控制接口
      dac_data  : OUT STD_LOGIC;--DA控制控制接口
      dac_load  : OUT STD_LOGIC;--DA控制控制接口
      dac_ldac  : OUT STD_LOGIC --DA控制控制接口
   );
END COMPONENT;
--波形选择模块
   COMPONENT wave_sel IS
      PORT (
         clk_in      : IN STD_LOGIC;
         wave_select  : IN STD_LOGIC;
         douta_fangbo : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         douta_sanjiao : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         douta_sin    : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         wave         : OUT STD_LOGIC_VECTOR(10 DOWNTO 0)
      );
   END COMPONENT;

--相位累加器模块
   COMPONENT Frequency_ctrl IS
      PORT (
         clk_in      : IN STD_LOGIC;
         frequency    : IN STD_LOGIC_VECTOR(9 DOWNTO 0);
         addra        : OUT STD_LOGIC_VECTOR(12 DOWNTO 0)
      );
   END COMPONENT;
--ROM表
COMPONENT sin_ROM IS
PORT
(
address: IN STD_LOGIC_VECTOR (12 DOWNTO 0);
clock: IN STD_LOGIC  := '1';
q: OUT STD_LOGIC_VECTOR (7 DOWNTO 0)
);
END COMPONENT;
--ROM表
COMPONENT fangbo_ROM IS
PORT
(
address: IN STD_LOGIC_VECTOR (12 DOWNTO 0);
clock: IN STD_LOGIC  := '1';
q: OUT STD_LOGIC_VECTOR (7 DOWNTO 0)
);
END COMPONENT;
--ROM表
COMPONENT sanjiao_ROM IS
PORT
(
address: IN STD_LOGIC_VECTOR (12 DOWNTO 0);
clock: IN STD_LOGIC  := '1';
q: OUT STD_LOGIC_VECTOR (7 DOWNTO 0)
);
END COMPONENT;

   SIGNAL addra         : STD_LOGIC_VECTOR(12 DOWNTO 0);
   SIGNAL douta_fangbo  : STD_LOGIC_VECTOR(7 DOWNTO 0);
   SIGNAL douta_sanjiao : STD_LOGIC_VECTOR(7 DOWNTO 0);
   SIGNAL douta_sin     : STD_LOGIC_VECTOR(7 DOWNTO 0);
   SIGNAL wave     : STD_LOGIC_VECTOR(10 DOWNTO 0);
SIGNAL clk_out: STD_LOGIC;
BEGIN
