出租车计费器区分白天晚上设计VHDL代码Quartus EP4C实验箱

名称：出租车计费器区分白天晚上设计VHDL代码Quartus  EP4C实验箱

软件：Quartus

语言：VHDL

代码功能：

出租车计费器区分白天晚上

脉冲的个数除以10，代表这个轮子转了多少圈.

假设转一圈代表100米，转10圈是个一公里

白天一个价晚上一个价,白天起步价是8块，晚上起步价9块，是白天还是晚上拿个按键去区分，然后三公里以内就是起步价超过三公里，每增加一公里是增加一块钱，

等时,等个6秒就自动加1块钱

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

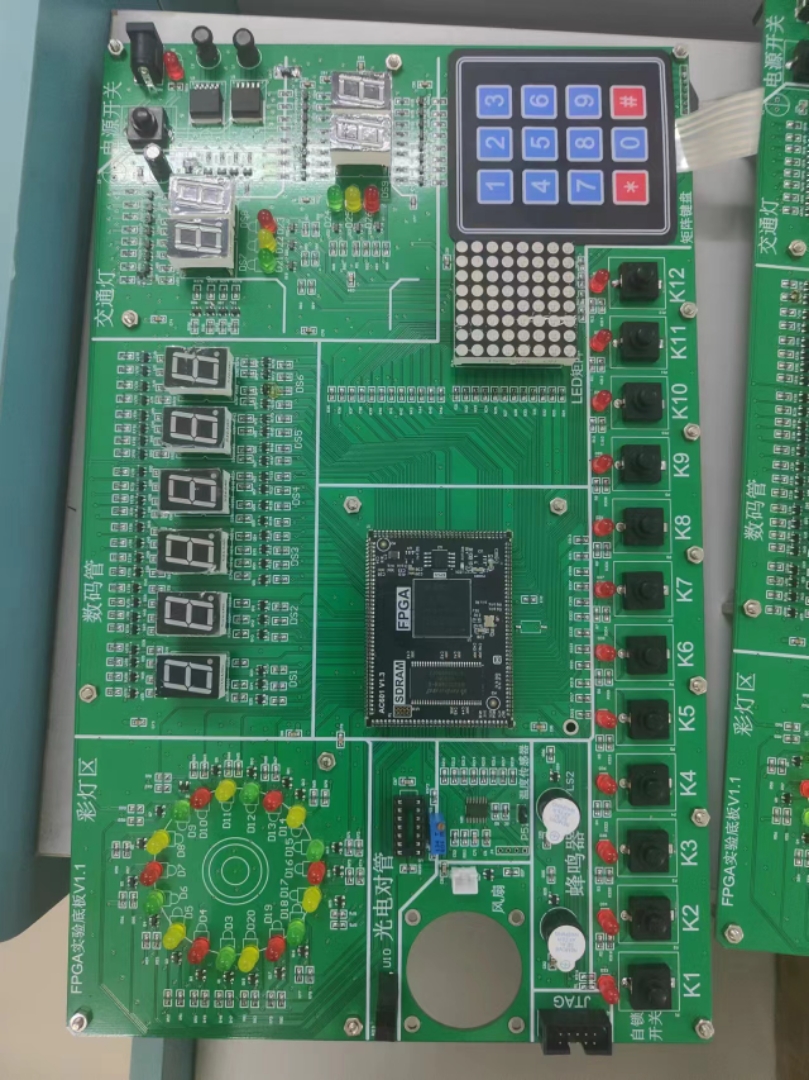

本代码已在EP4C实验箱验证，EP4C实验箱如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

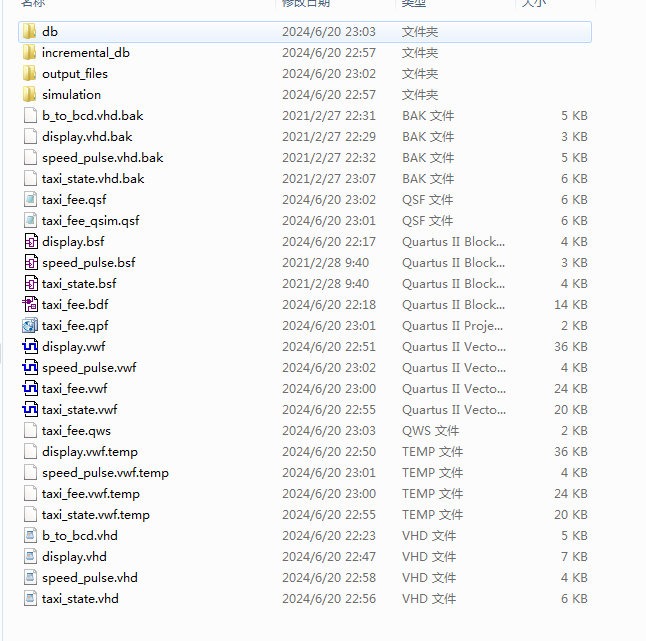

1.工程文件

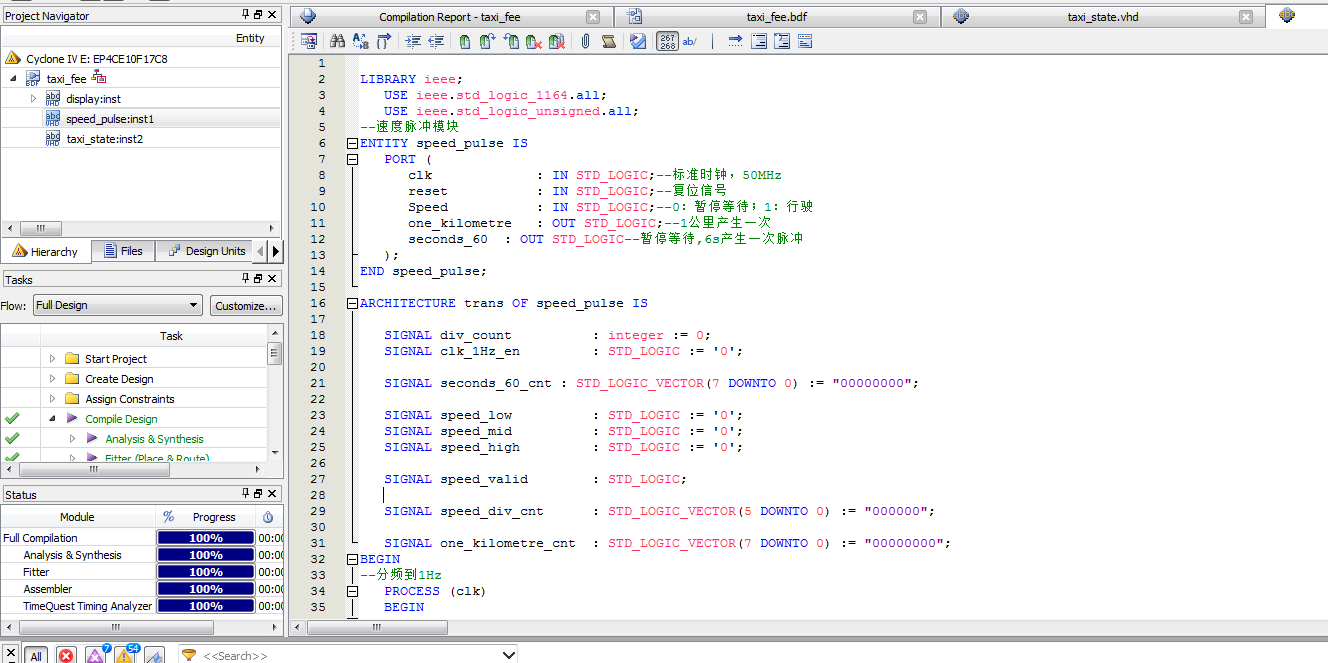

2.程序文件

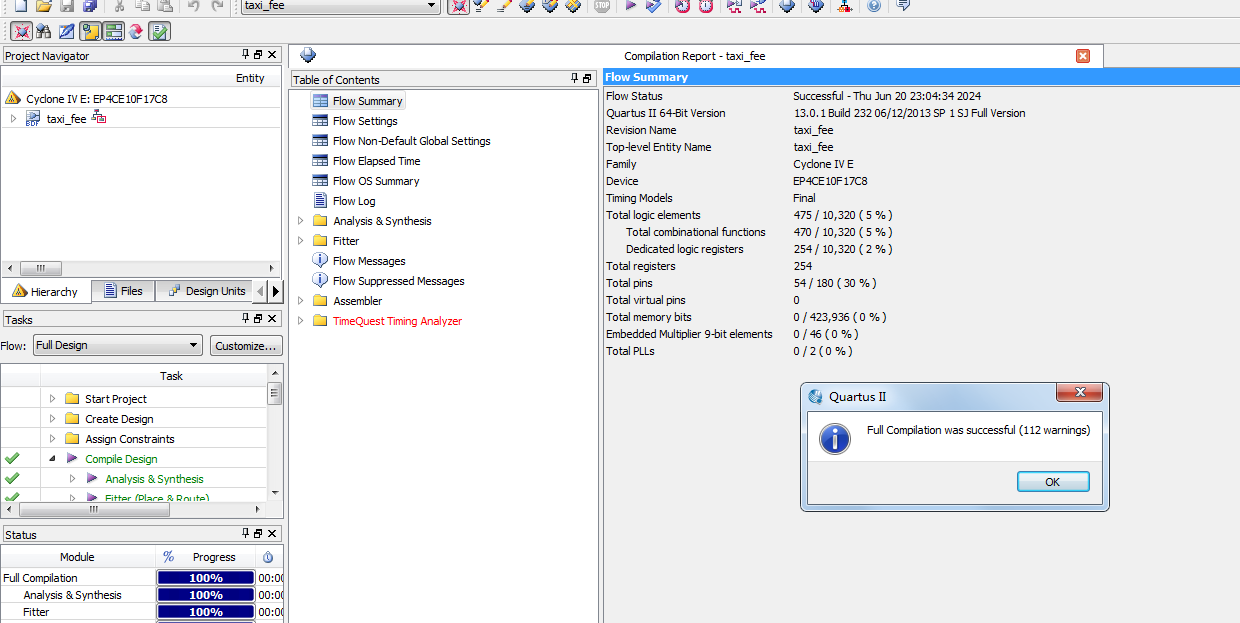

3.程序编译

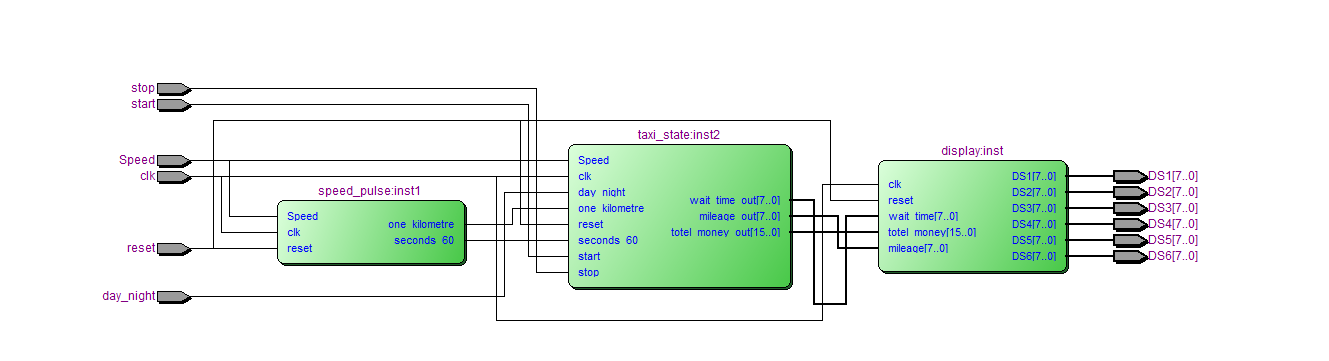

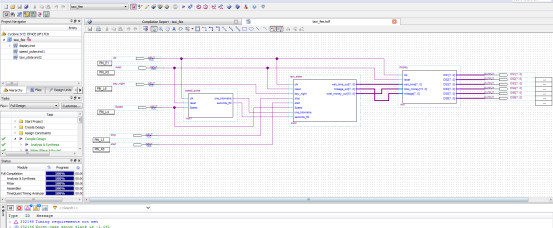

4.RTL图

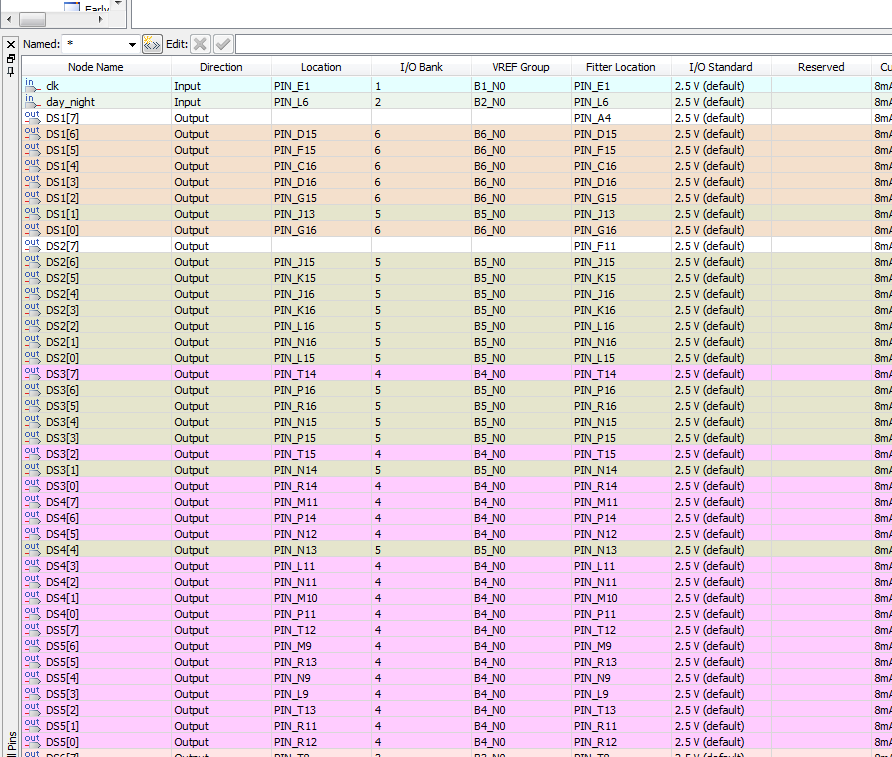

5.管脚分配

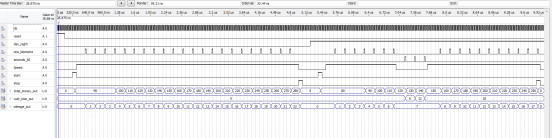

6.仿真图

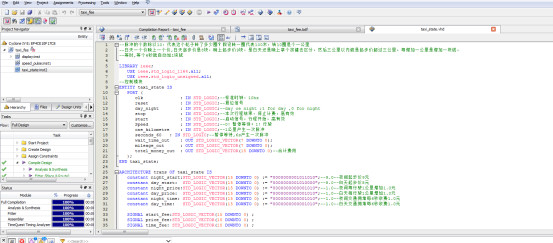

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--显示模块
ENTITY display IS
   PORT (
      clk          : IN STD_LOGIC;--标准时钟，10hz
      reset        : IN STD_LOGIC;--复位信号，高有效

      wait_time    : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--等待时间
      totel_money  : IN STD_LOGIC_VECTOR(15 DOWNTO 0);--费用
      mileage      : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--里程

DS1         : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
DS2         : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
DS3         : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
DS4         : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
DS5         : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
DS6         : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
   );
END display;
ARCHITECTURE trans OF display IS
--二进制转BCD码
COMPONENT b_to_bcd IS
   PORT (
      clk       : IN STD_LOGIC;
      rst_n     : IN STD_LOGIC;
      binary    : IN STD_LOGIC_VECTOR(15 DOWNTO 0);
      state_en  : IN STD_LOGIC;
      BCD       : OUT STD_LOGIC_VECTOR(15 DOWNTO 0)
   );
END COMPONENT;
SIGNAL BCD_mileage_out   :  STD_LOGIC_VECTOR(15 DOWNTO 0);
SIGNAL BCD_totel_money_out   :  STD_LOGIC_VECTOR(15 DOWNTO 0);
SIGNAL BCD_wait_time_out :  STD_LOGIC_VECTOR(15 DOWNTO 0);
SIGNAL mileage_exd   :  STD_LOGIC_VECTOR(15 DOWNTO 0);
SIGNAL wait_time_exd   :  STD_LOGIC_VECTOR(15 DOWNTO 0);
   SIGNAL   Kmmoney_L    :  STD_LOGIC_VECTOR(3 DOWNTO 0);--合计费用 HML=xxx （BCD码显示）
   SIGNAL   Kmmoney_M    :  STD_LOGIC_VECTOR(3 DOWNTO 0);
   SIGNAL   Kmmoney_H    :  STD_LOGIC_VECTOR(3 DOWNTO 0);

   SIGNAL   Kmcount_H    :  STD_LOGIC_VECTOR(3 DOWNTO 0);--总路程，里程范围为HL=0~99（BCD码显示）
   SIGNAL   Kmcount_L    :  STD_LOGIC_VECTOR(3 DOWNTO 0);

   SIGNAL   Kmtime_H    :  STD_LOGIC_VECTOR(3 DOWNTO 0);--总时间
   SIGNAL   Kmtime_L    :  STD_LOGIC_VECTOR(3 DOWNTO 0);
BEGIN

mileage_exd<="00000000" & mileage;
wait_time_exd<="00000000" & wait_time;
--二进制转BCD码
BCD_mileage : b_to_bcd
   PORT MAP (
      clk       =>clk,
      rst_n     =>reset,
      binary    =>mileage_exd,
      state_en  =>'1',
      BCD       =>BCD_mileage_out
   );
--二进制转BCD码
BCD_totel_money : b_to_bcd
   PORT MAP (
      clk       =>clk,
      rst_n     =>reset,
      binary    =>totel_money,
      state_en  =>'1',
      BCD       =>BCD_totel_money_out
   );
--二进制转BCD码
BCD_wait_time : b_to_bcd
   PORT MAP (
      clk       =>clk,
      rst_n     =>reset,
      binary    =>wait_time_exd,
      state_en  =>'1',
      BCD       =>BCD_wait_time_out
   );

代码文件（付费下载）：
