正弦波方波三角波信号发生器设计VHDL代码Quartus仿真

名称：正弦波方波三角波信号发生器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

正弦波方波三角波信号发生器

1、可以通过开关控制输出正弦波、方波、三角波

2、输出波形的频率可以控制

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

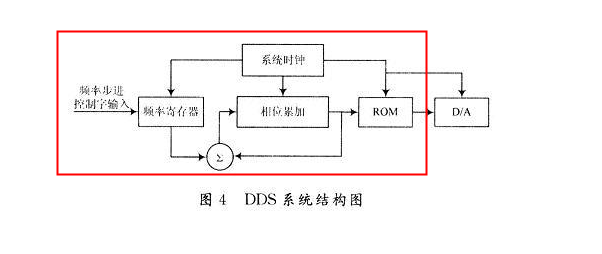

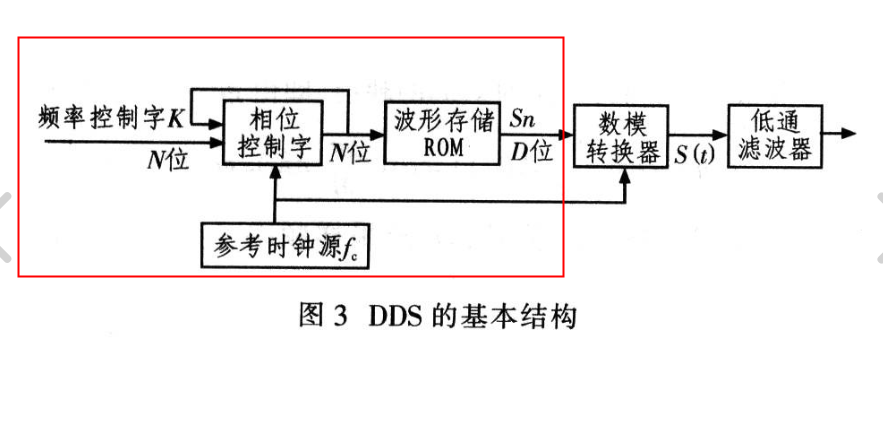

DDS原理

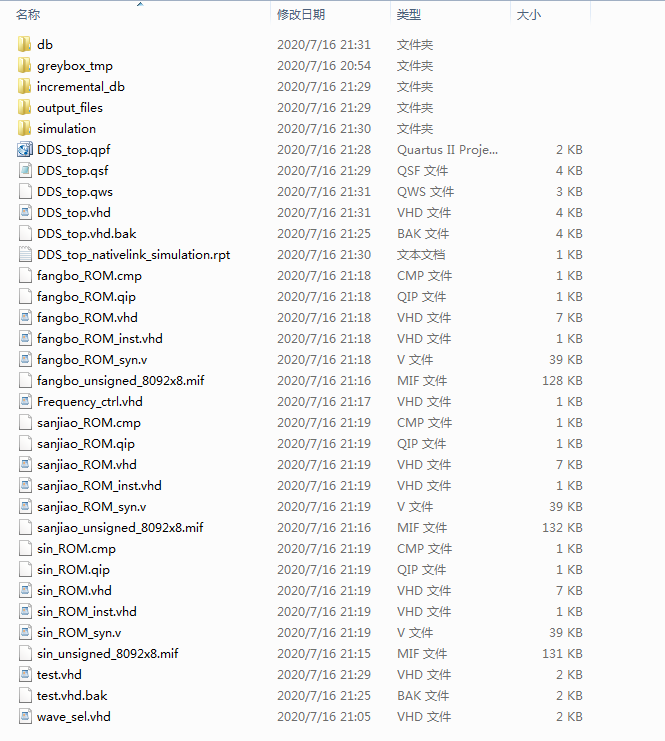

1. 工程文件

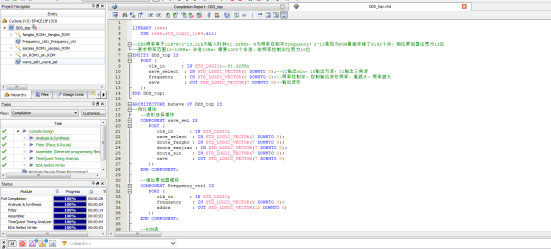

2. 程序文件

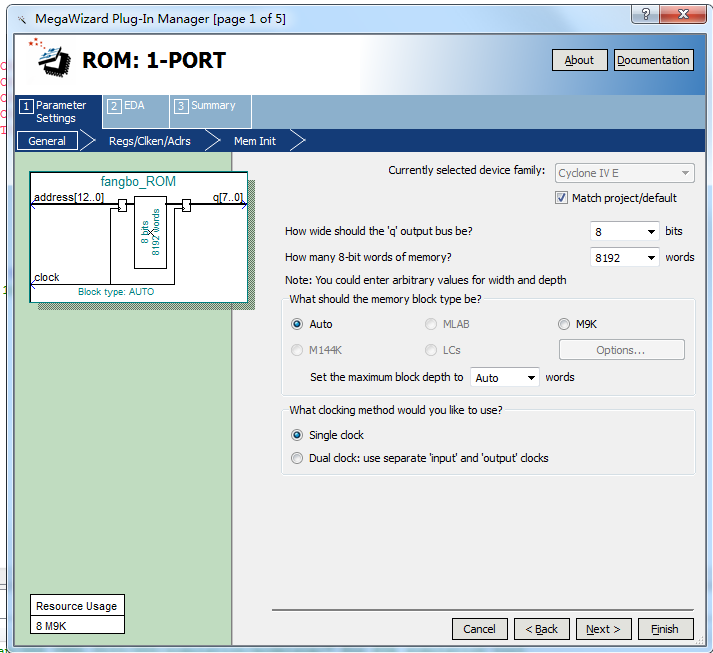

ROM IP核

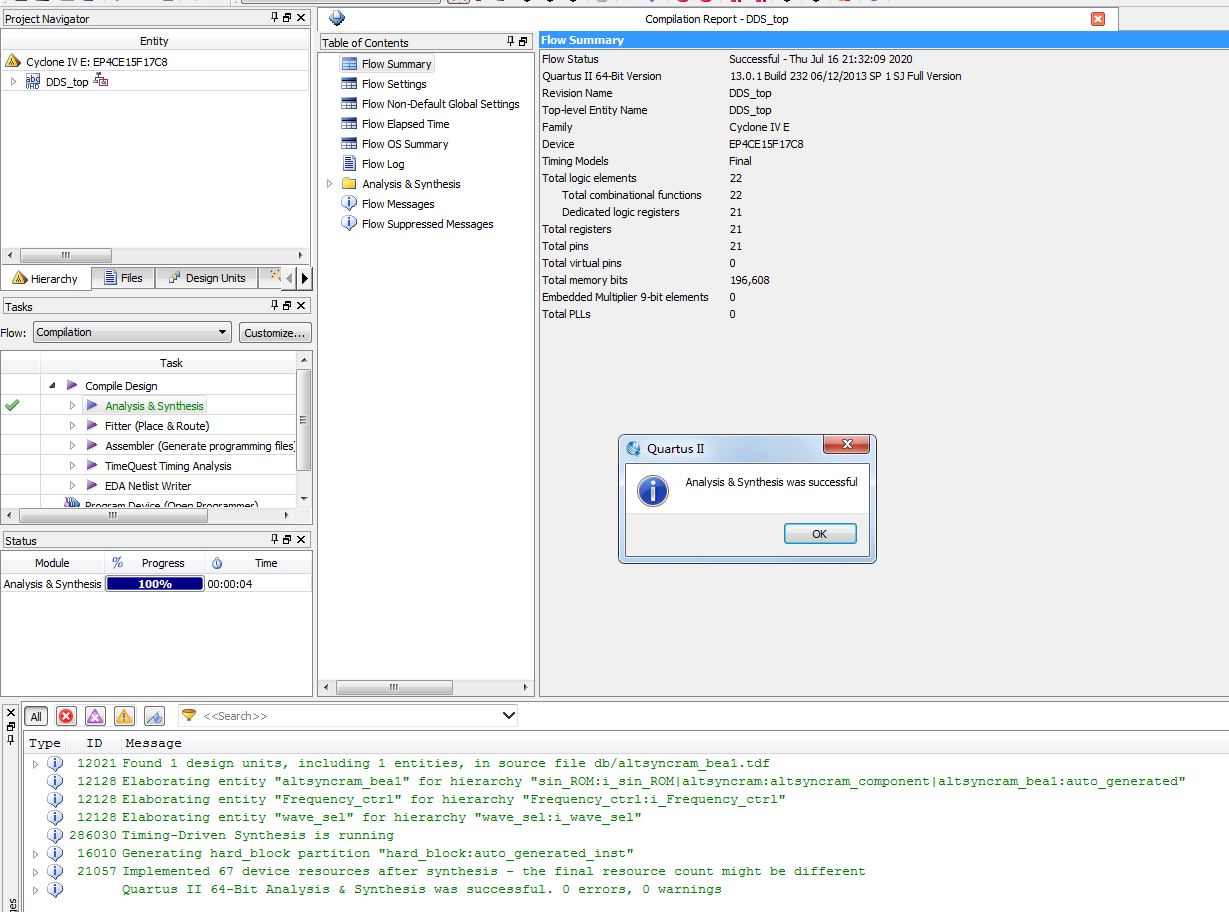

3. 程序编译

4. RTL图

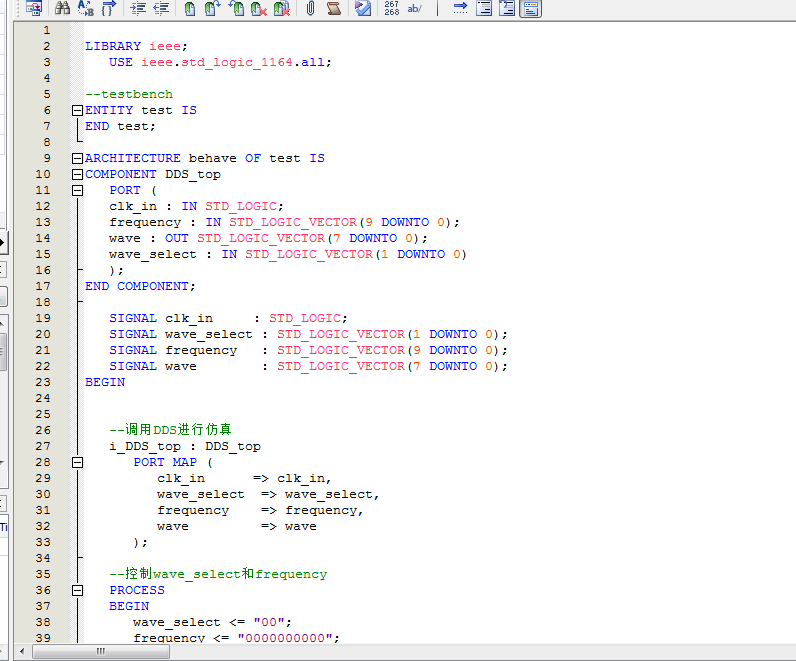

5. Testbench

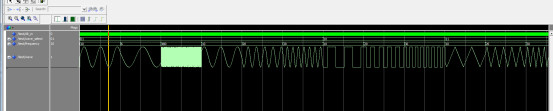

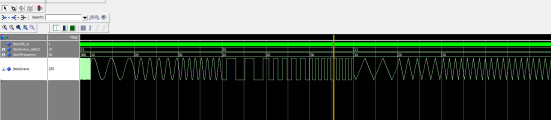

6. 仿真图

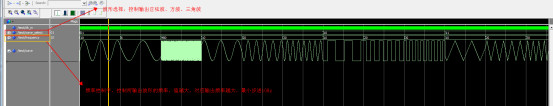

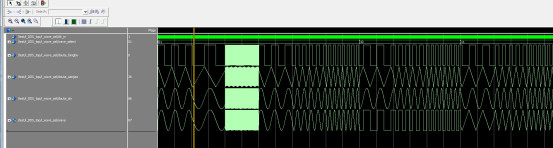

整体仿真图

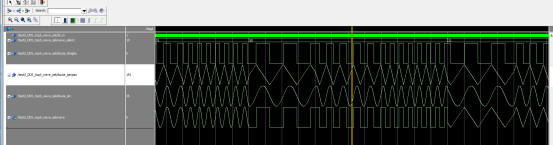

相位累加器模块

波形选择模块

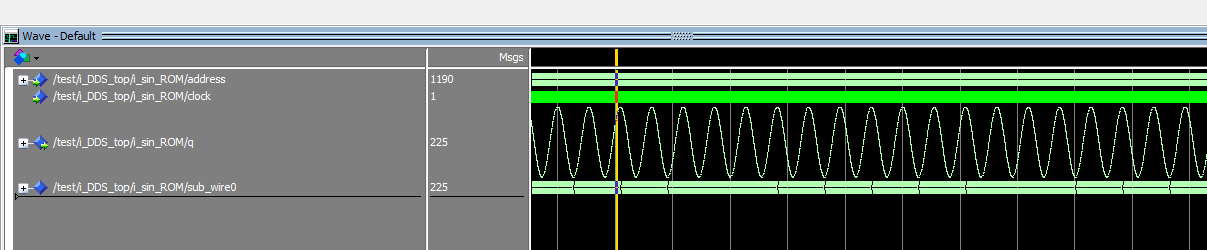

正弦波ROM

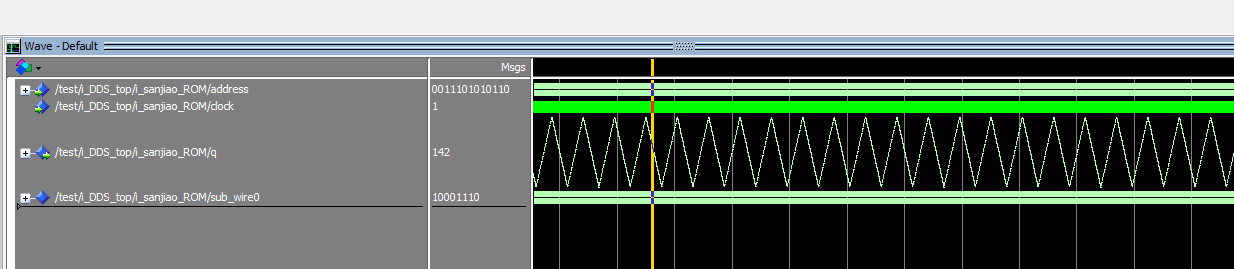

三角波ROM

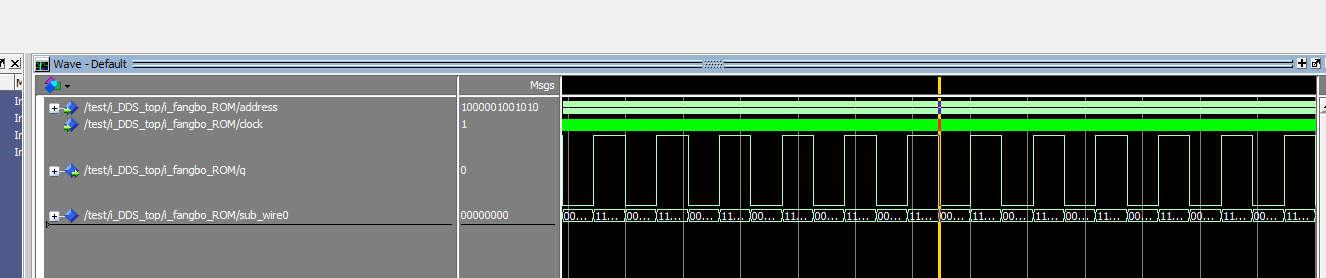

方波ROM

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
--DDS频率等于clk*N/2^13,clk为输入时钟81.92KHz，N为频率控制字frequency；2^13是因为ROM里面存储了8192个点，相位累加器位宽为13位
--要求频率范围10~10KHz，步进10Hz，需要1000个步进，故频率控制字位宽为10位
ENTITY DDS_top IS
   PORT (
      clk_in      : IN STD_LOGIC;--81.92KHz
      wave_select  : IN STD_LOGIC_VECTOR(1 DOWNTO 0);--01输出sin，10输出方波，11输出三角波
      frequency    : IN STD_LOGIC_VECTOR(9 DOWNTO 0);--频率控制字，控制输出波形频率，值越大，频率越大
      wave         : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--输出波形
   );
END DDS_top;
ARCHITECTURE behave OF DDS_top IS
--例化模块
--波形选择模块
   COMPONENT wave_sel IS
      PORT (
         clk_in      : IN STD_LOGIC;
         wave_select  : IN STD_LOGIC_VECTOR(1 DOWNTO 0);
         douta_fangbo : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         douta_sanjiao : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         douta_sin    : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         wave         : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
      );
   END COMPONENT;

--相位累加器模块
   COMPONENT Frequency_ctrl IS
      PORT (
         clk_in      : IN STD_LOGIC;
         frequency    : IN STD_LOGIC_VECTOR(9 DOWNTO 0);
         addra        : OUT STD_LOGIC_VECTOR(12 DOWNTO 0)
      );
   END COMPONENT;

代码文件（付费下载）：
