移相信号发生器设计VHDL代码Quartus仿真

名称：移相信号发生器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

移相信号发生器

设计内容：采用FPGA作为控制器，设计一个移相信号发生器，能产生两路正弦信号，正弦信号频率、幅值、相位差可调，具体参数可结合目标场合需求自行拟定。

设计系统硬件电路，计算相关参数；

编写软件程序，完成代码调试

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

1. 原理框图（红色框图）

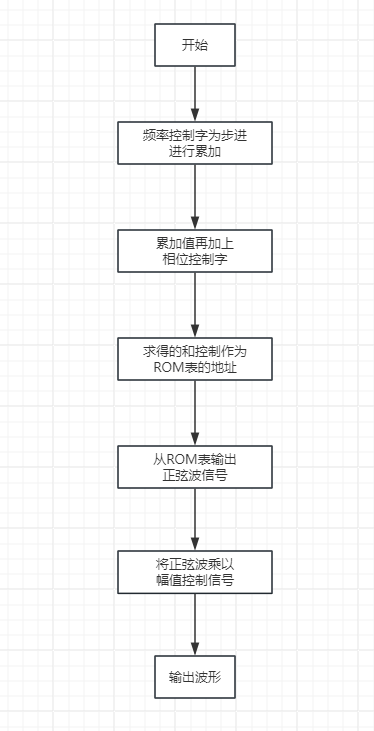

流程图：

分为2路正弦波产生通道，每个通道对应频率、幅值、相位差可调的正弦波信号发生器。

对于每一路正弦波信号发生器，工作流程如下：

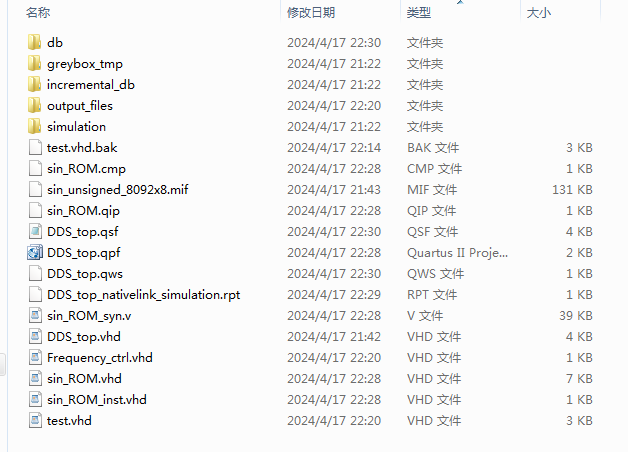

2. 工程文件

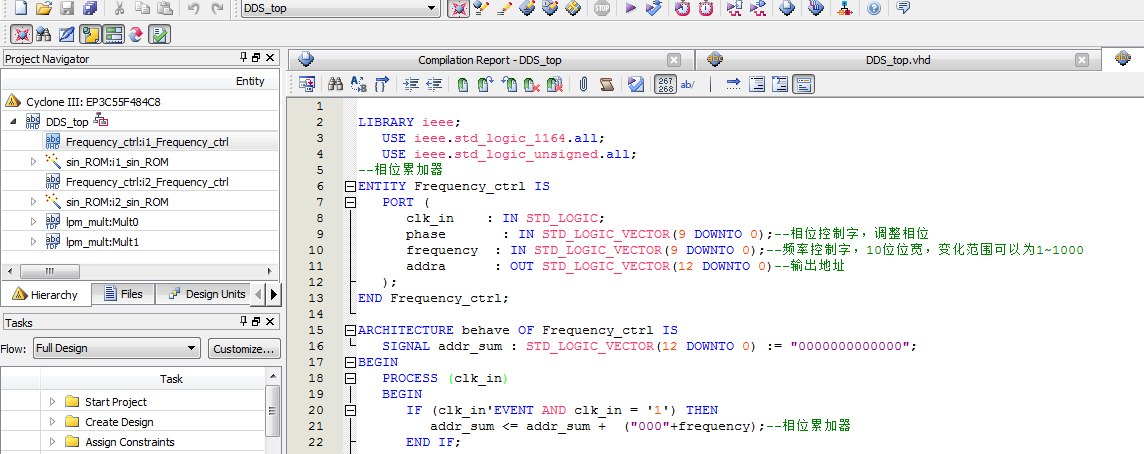

3. 程序文件

4. 程序编译

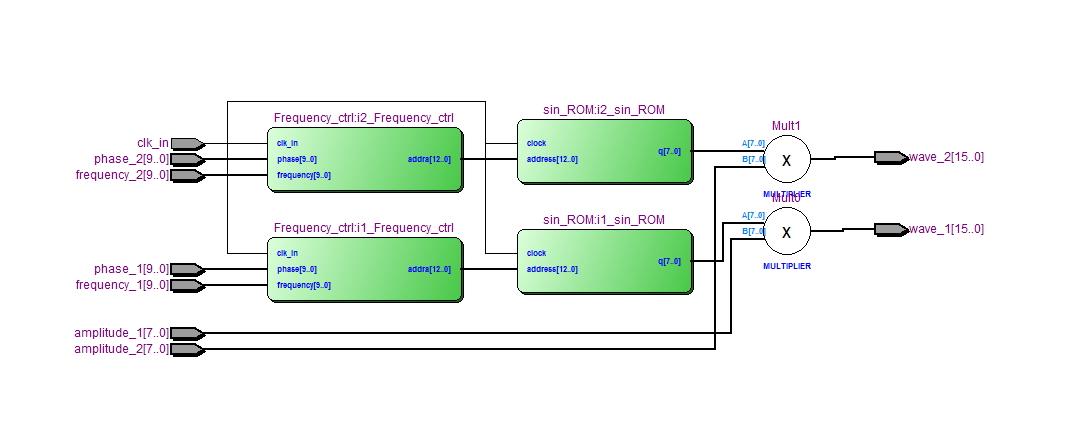

5. RTL图

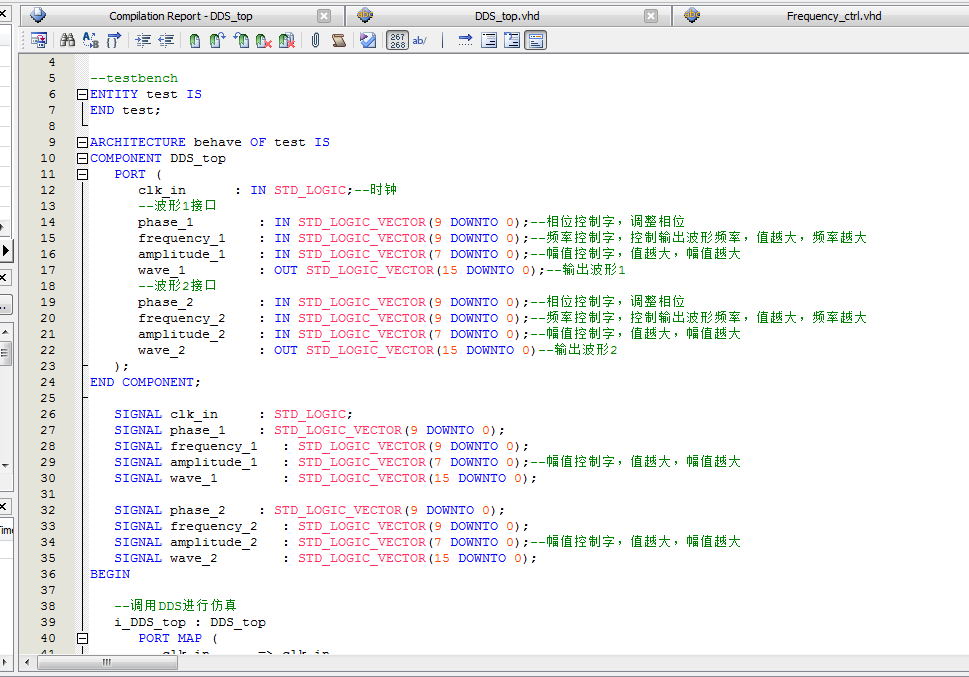

6. Testbench

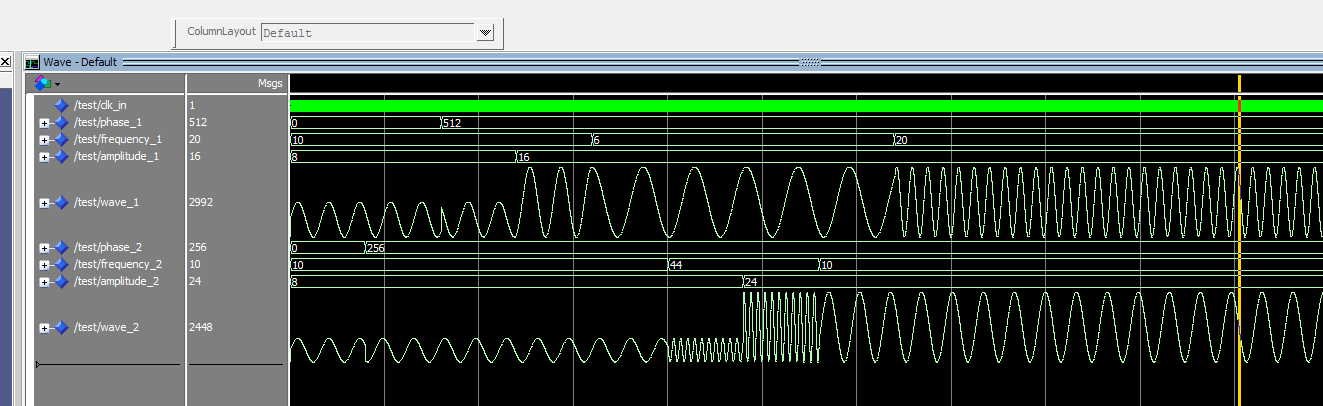

7. 仿真图

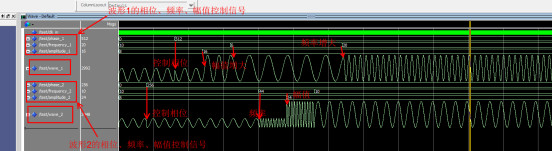

整体仿真图

ROM表模块

相位累加器模块

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
USE ieee.std_logic_unsigned.all;
--一个移相信号发生器，能产生两路正弦信号，正弦信号频率、幅值、相位差可调
--正弦波频率等于clk*N/2^13,clk为输入时钟，N为频率控制字frequency；2^13是因为ROM里面存储了8192个点，相位累加器位宽为13位
ENTITY DDS_top IS
   PORT (
      clk_in      : IN STD_LOGIC;--时钟
--波形1接口
phase_1        : IN STD_LOGIC_VECTOR(9 DOWNTO 0);--相位控制字，调整相位
      frequency_1    : IN STD_LOGIC_VECTOR(9 DOWNTO 0);--频率控制字，控制输出波形频率，值越大，频率越大
      amplitude_1    : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--幅值控制字，值越大，幅值越大
wave_1         : OUT STD_LOGIC_VECTOR(15 DOWNTO 0);--输出波形1
--波形2接口
phase_2        : IN STD_LOGIC_VECTOR(9 DOWNTO 0);--相位控制字，调整相位
      frequency_2    : IN STD_LOGIC_VECTOR(9 DOWNTO 0);--频率控制字，控制输出波形频率，值越大，频率越大
      amplitude_2    : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--幅值控制字，值越大，幅值越大
wave_2         : OUT STD_LOGIC_VECTOR(15 DOWNTO 0)--输出波形2
   );
END DDS_top;
ARCHITECTURE behave OF DDS_top IS
--例化模块

--相位累加器模块
   COMPONENT Frequency_ctrl IS
      PORT (
         clk_in      : IN STD_LOGIC;
         frequency    : IN STD_LOGIC_VECTOR(9 DOWNTO 0);
phase       : IN STD_LOGIC_VECTOR(9 DOWNTO 0);--相位控制字，调整相位
         addra        : OUT STD_LOGIC_VECTOR(12 DOWNTO 0)
      );
   END COMPONENT;
--ROM表
COMPONENT sin_ROM IS
PORT
(
address: IN STD_LOGIC_VECTOR (12 DOWNTO 0);
clock: IN STD_LOGIC  := '1';
q: OUT STD_LOGIC_VECTOR (7 DOWNTO 0)
);
END COMPONENT;
