多功能数字钟设计Verilog代码Quartus MFB-5实验箱

名称：多功能数字钟设计Verilog代码Quartus  MFB-5实验箱

软件：Quartus

语言：Verilog

代码功能：

多功能数字钟

功能要求如下：

A. 计时功能：包括时、分、秒的计时，对数字钟来说，可以实现 1 天以内精确至 1 秒的计时，将小时和分钟显示在数码管上。

B. 闹钟功能：使用按键来开启或关闭闹钟功能，可设定闹钟定时的小时和分钟值，并用LED 灯指示是否设置了闹钟功能。在闹钟定时到的时刻，启动闹铃响，响声持续一段时间后自动停止，也可以按键关闭闹铃响声。

C. 校时功能：通过按键对小时、分钟能手动调整以校准时间。

D. 设置整点报时功能：每逢整点给出报时音，例如 1 点时“嘟_”响一声，2 点时“嘟_嘟_”响两声，依此类推。

E. 设置按键防抖动功能

希望能够做成分模块化的代码 需要代码和引脚就好了 请问可以做吗

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

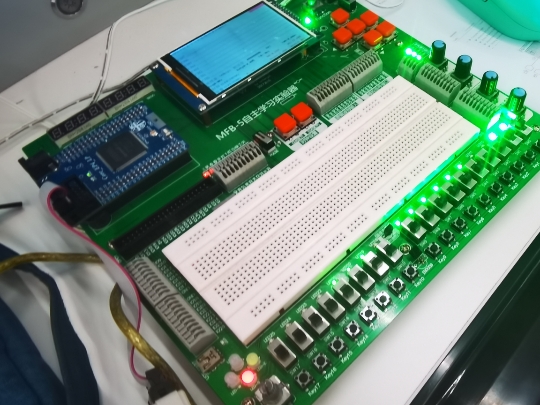

本代码已在MFB-5实验箱验证，MFB-5实验箱如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

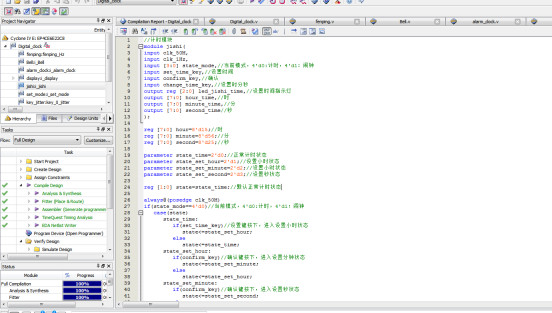

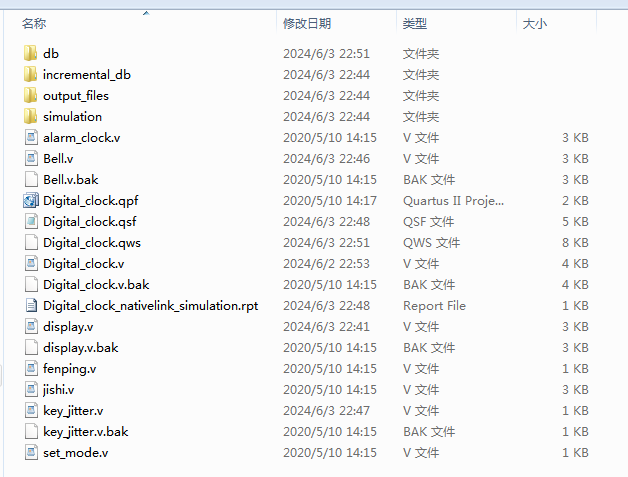

1. 工程文件

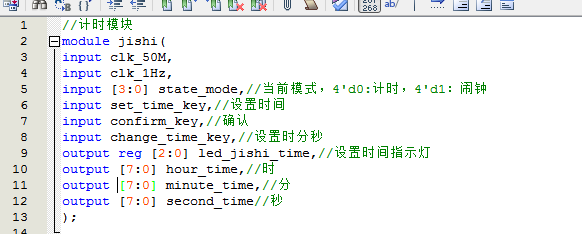

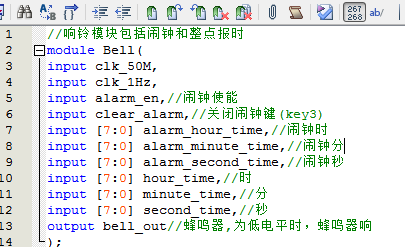

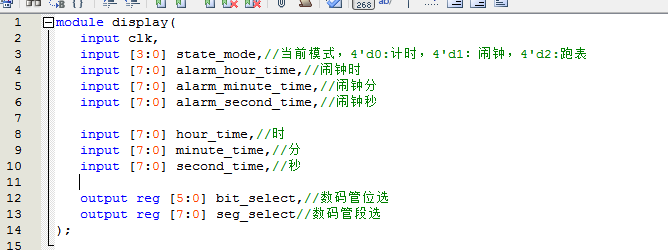

2. 程序文件

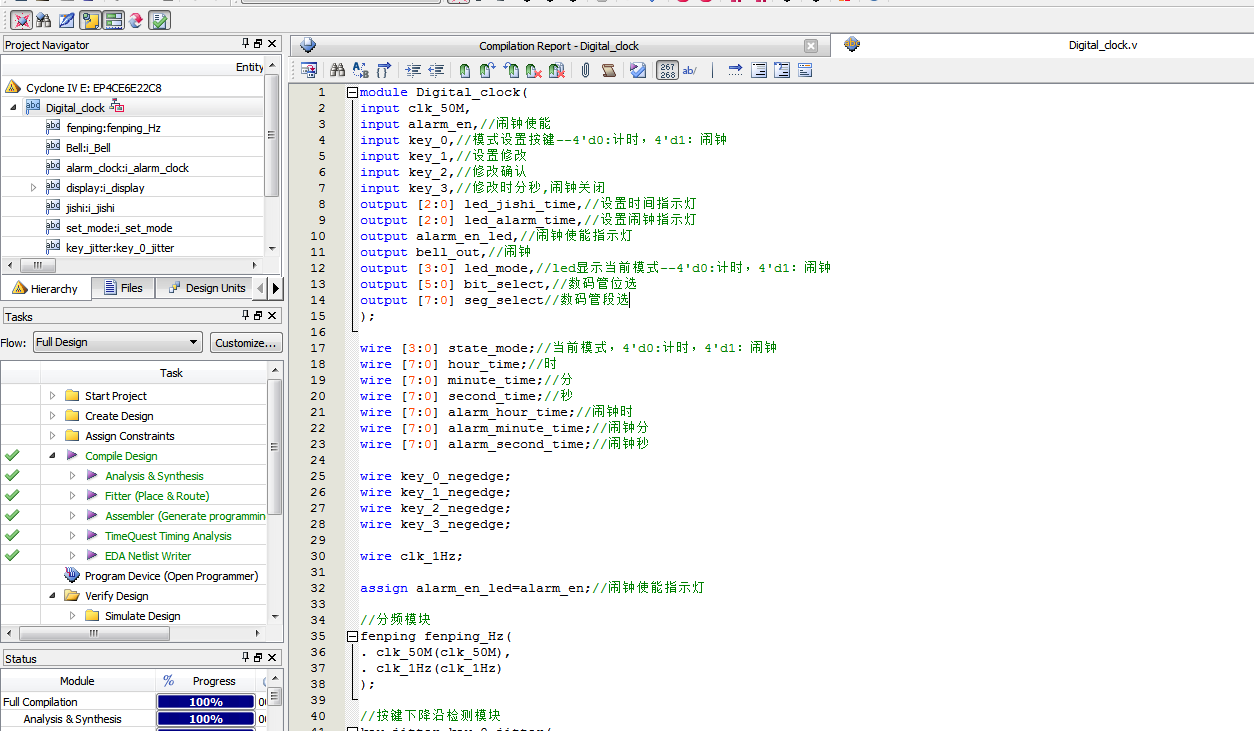

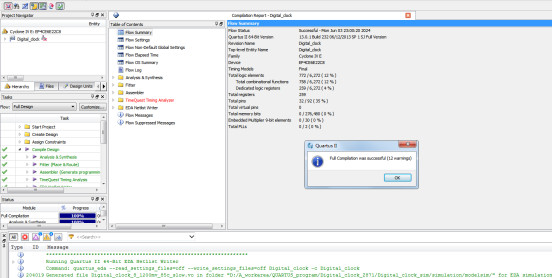

3. 程序编译

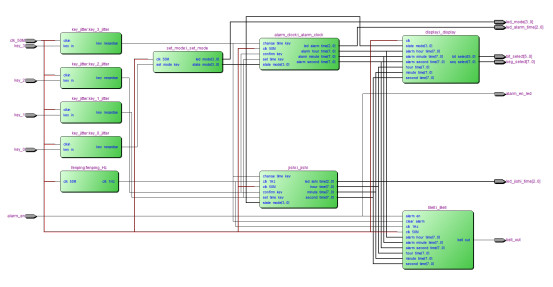

4. RTL图

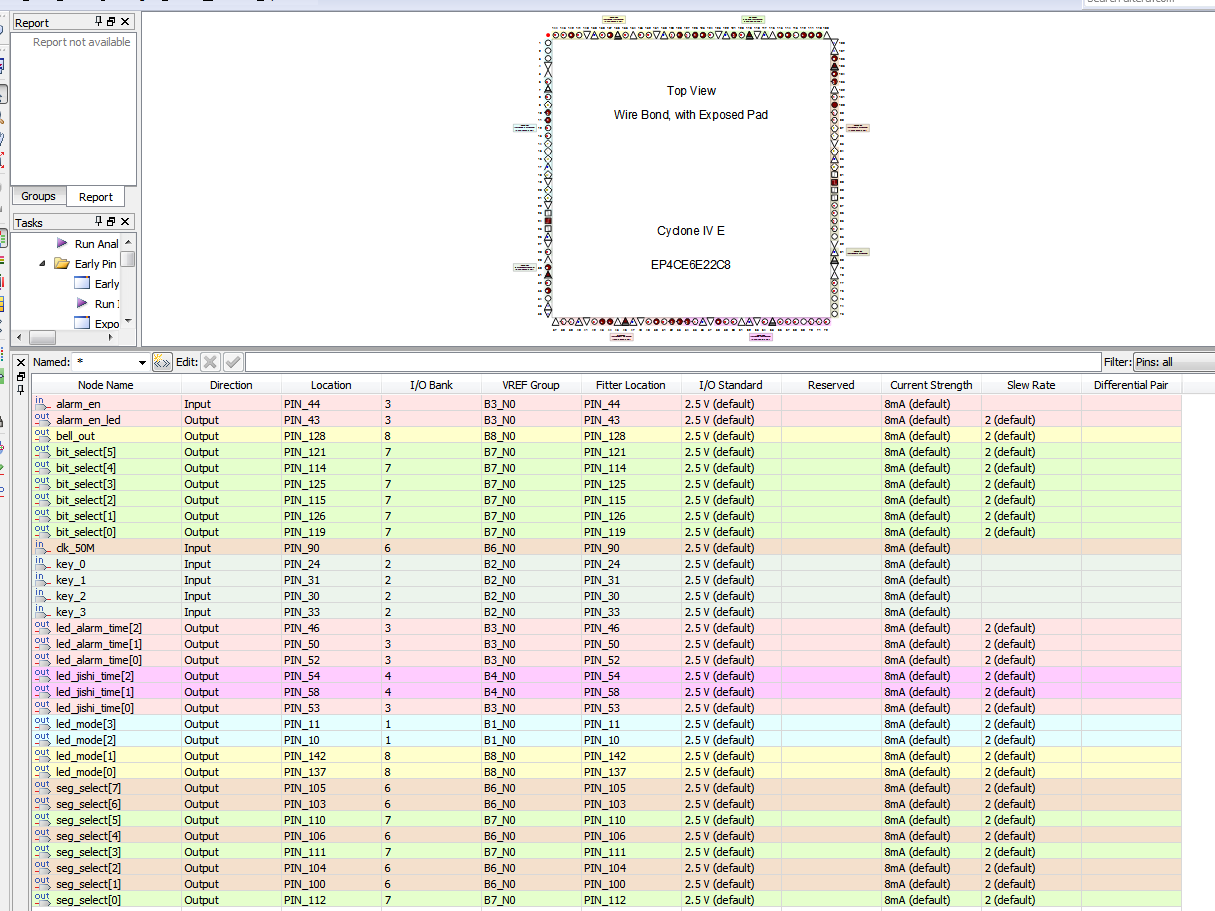

5. 管脚分配

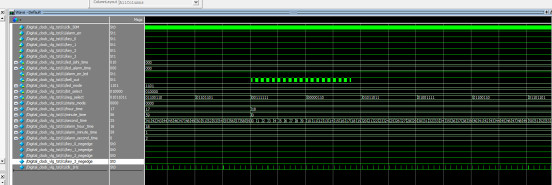

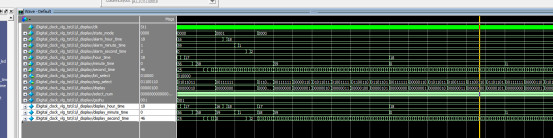

6. 仿真图

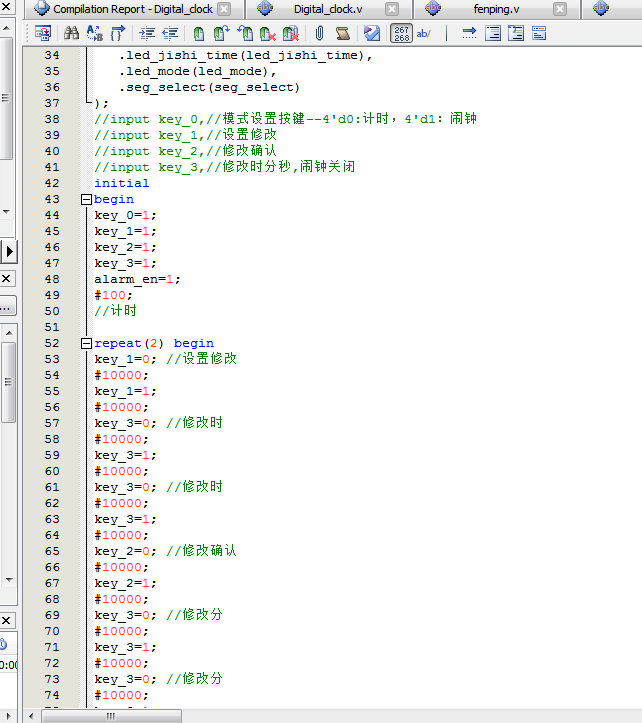

Testbench

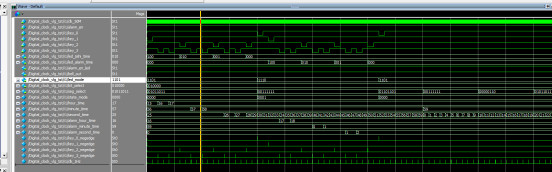

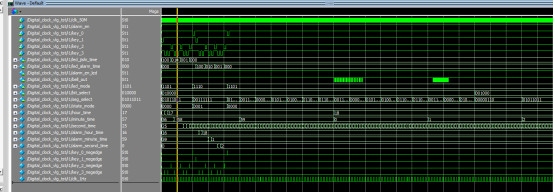

整体仿真图

分频模块

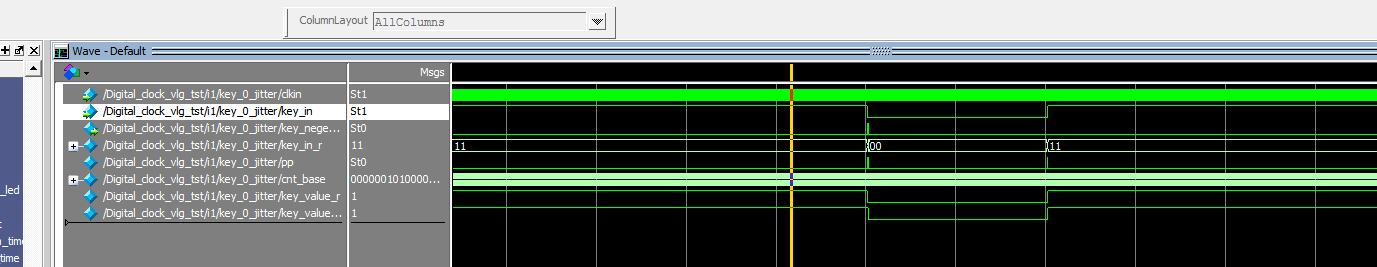

按键模块

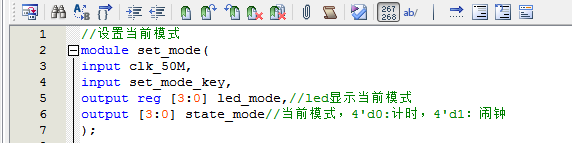

模式设置

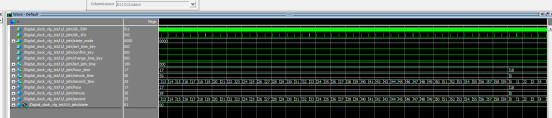

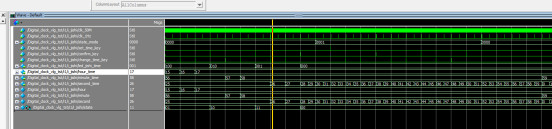

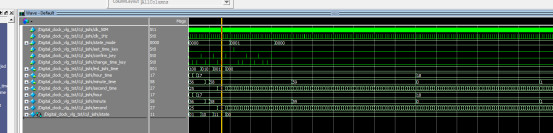

计时模块

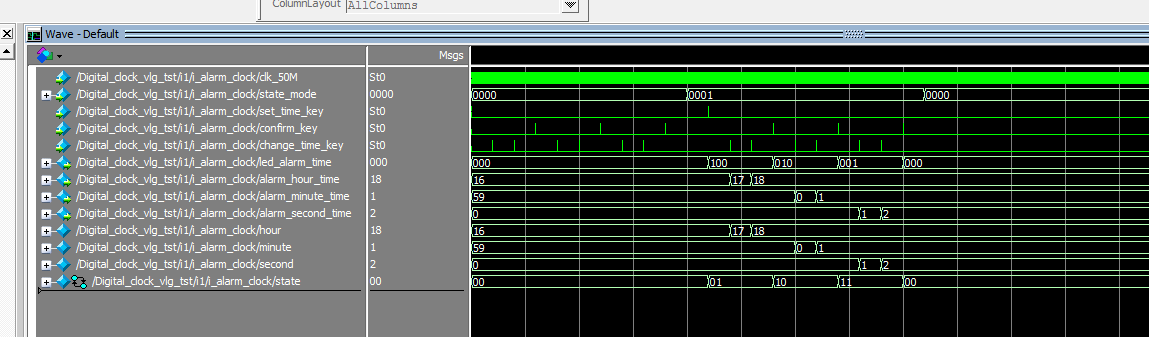

闹钟模块

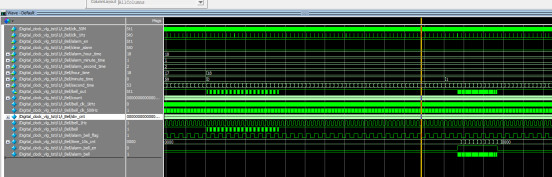

响铃模块

显示模块

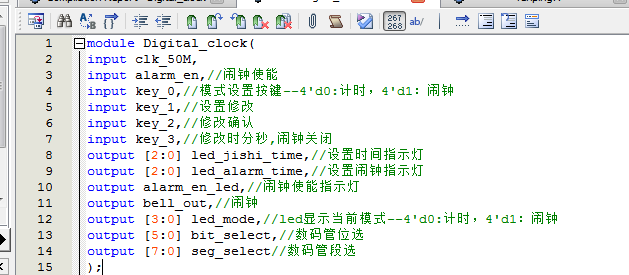

部分代码展示:

module Digital_clock(
input clk_50M,
input alarm_en,//闹钟使能
input key_0,//模式设置按键--4'd0:计时，4'd1：闹钟
input key_1,//设置修改
input key_2,//修改确认
input key_3,//修改时分秒,闹钟关闭
output [2:0] led_jishi_time,//设置时间指示灯
output [2:0] led_alarm_time,//设置闹钟指示灯
output alarm_en_led,//闹钟使能指示灯
output bell_out,//闹钟
output [3:0] led_mode,//led显示当前模式--4'd0:计时，4'd1：闹钟
output [5:0] bit_select,//数码管位选
output [7:0] seg_select//数码管段选
);
wire [3:0] state_mode;//当前模式，4'd0:计时，4'd1：闹钟
wire [7:0] hour_time;//时
wire [7:0] minute_time;//分
wire [7:0] second_time;//秒
wire [7:0] alarm_hour_time;//闹钟时
wire [7:0] alarm_minute_time;//闹钟分
wire [7:0] alarm_second_time;//闹钟秒
wire key_0_negedge;
wire key_1_negedge;
wire key_2_negedge;
wire key_3_negedge;
wire clk_1Hz;
assign alarm_en_led=alarm_en;//闹钟使能指示灯
//分频模块
fenping fenping_Hz(
. clk_50M(clk_50M),
. clk_1Hz(clk_1Hz)
);
//按键下降沿检测模块
key_jitter key_0_jitter(
. clkin(clk_50M),
. key_in(key_0),
. key_negedge(key_0_negedge)
);

代码文件（付费下载）：
