使能复位加载显示切换的8位计数器设计Verilog代码Quartus仿真

名称：使能复位加载显示切换的8位计数器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

功能要求：

1、8位计数器，也就是可以从0计数到255（8’b11111111）;

2、使能（命名为EN）：同步使能EN=1, 则允许加载或计数;复位（命名为RST）：RST=0时, 对计数器寄存器单元异步清零；

3、加载数值（命名为LOAD）：当LOAD=0, 向内部寄存器加载数据

4、显示切换（命名为jinzhi）：当jinzhi=1，使用3个数码管（数码管5、6、7）以10进制显示计数值；当jinzhi=0，使用2个数码管（数码管5、6）以16进制显示计数值，数码管7显示0；

5、按键8、7、6、5、4对应CLK,RST,EN,LOAD，jinzhi；

6、工程命名以个人名字的小写拼音命名，例如：张三，则工程命名为zhangsan；

HDL代码要添加适当的注释。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

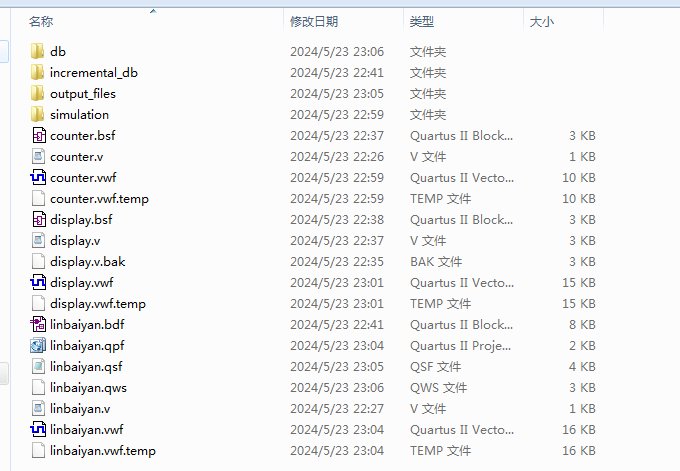

1. 工程文件

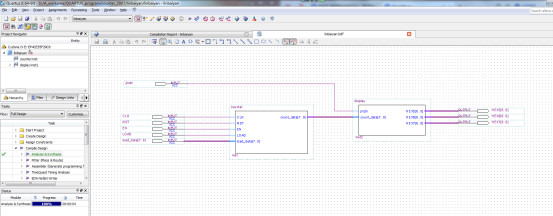

2. 原理图

3. 代码

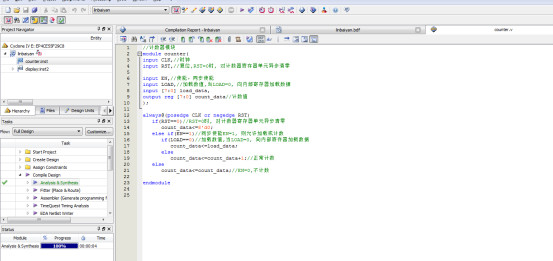

计数模块

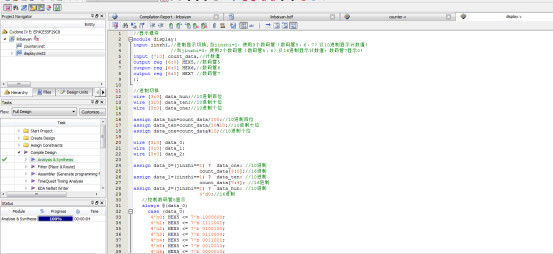

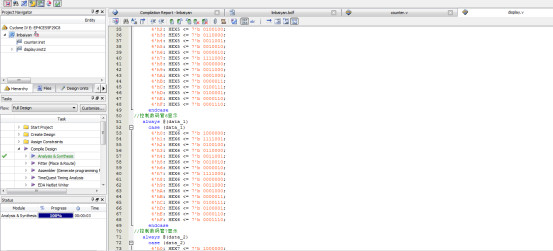

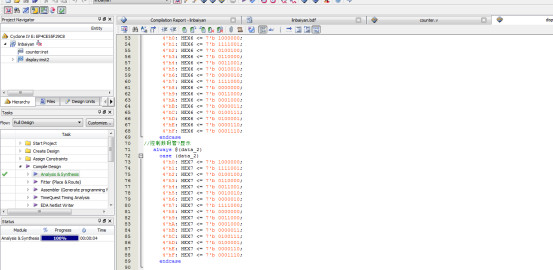

显示模块

4. 仿真图

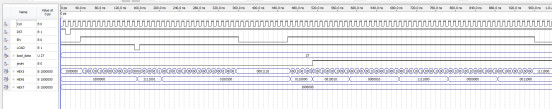

整体仿真图

计数模块

显示模块

部分代码展示:

//计数器模块
module counter(
input CLK,//时钟
input RST,//复位,RST=0时, 对计数器寄存器单元异步清零
input EN,//使能，同步使能
input LOAD,//加载数值,当LOAD=0, 向内部寄存器加载数据
input [7:0] load_data,
output reg [7:0] count_data//计数值
);
always@(posedge CLK or negedge RST)
if(RST==0)//RST=0时, 对计数器寄存器单元异步清零
count_data<=8'd0;
else if(EN==1)//同步使能EN=1, 则允许加载或计数
if(LOAD==0)//加载数值,当LOAD=0, 向内部寄存器加载数据
count_data<=load_data;
else
count_data<=count_data+1;//正常计数
else
count_data<=count_data;//EN=0,不计数
endmodule
