数字频率计设计VHDL代码Quartus Storm_IV开发板

名称：数字频率计设计VHDL代码Quartus  Storm_IV开发板

软件：Quartus

语言：VHDL

代码功能：

数字频率计

八位数码管显示，测量范围0到99999999，误差越小越好

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

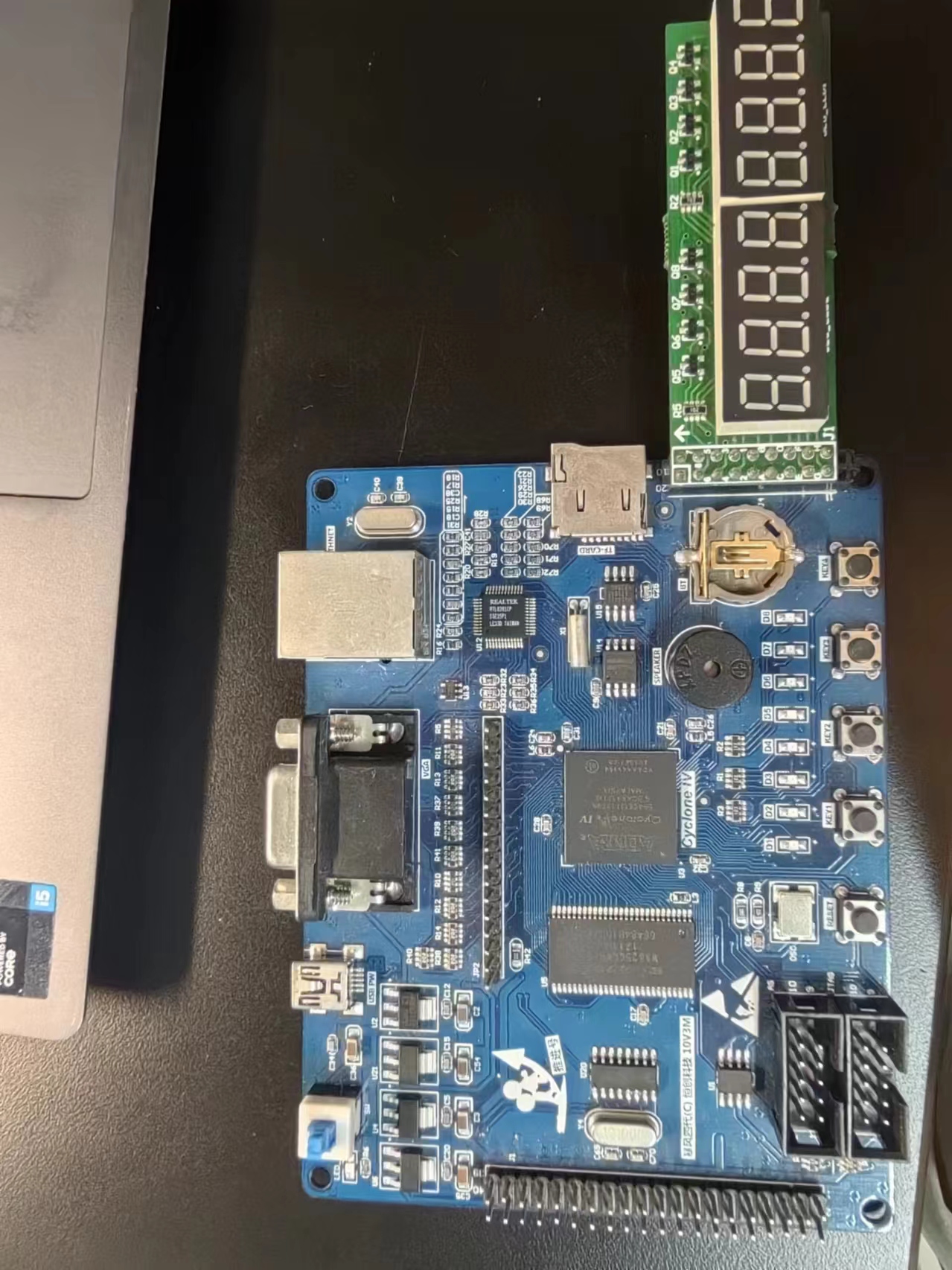

本代码已在Storm_IV开发板验证，Storm_IV开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

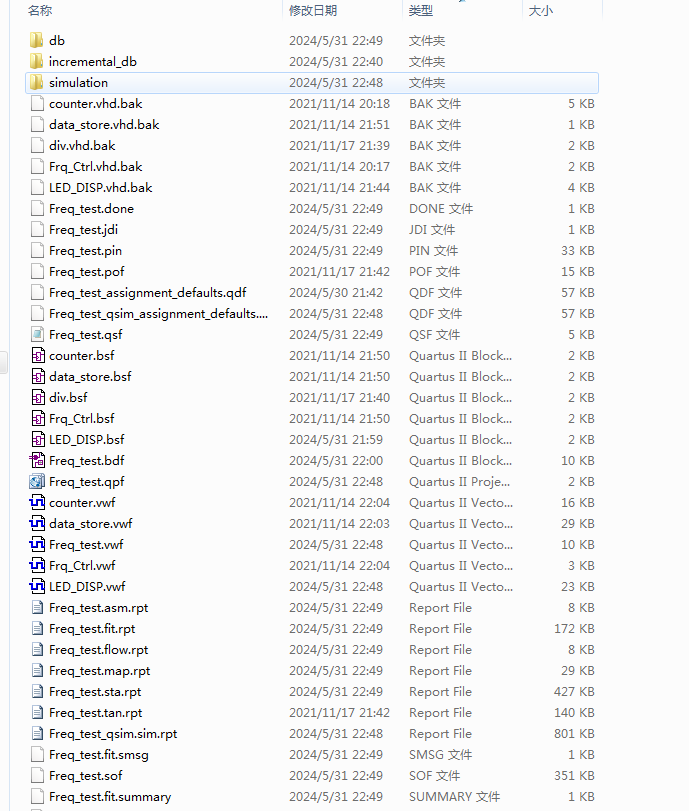

1. 工程文件

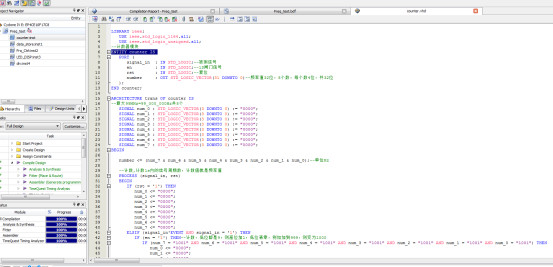

2. 程序文件

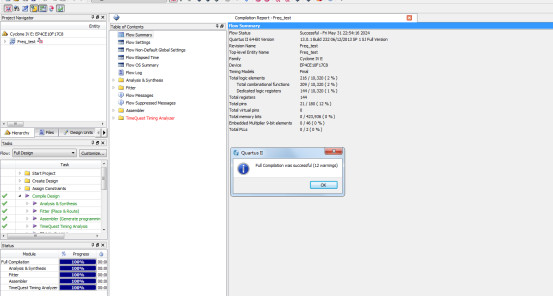

3. 程序编译

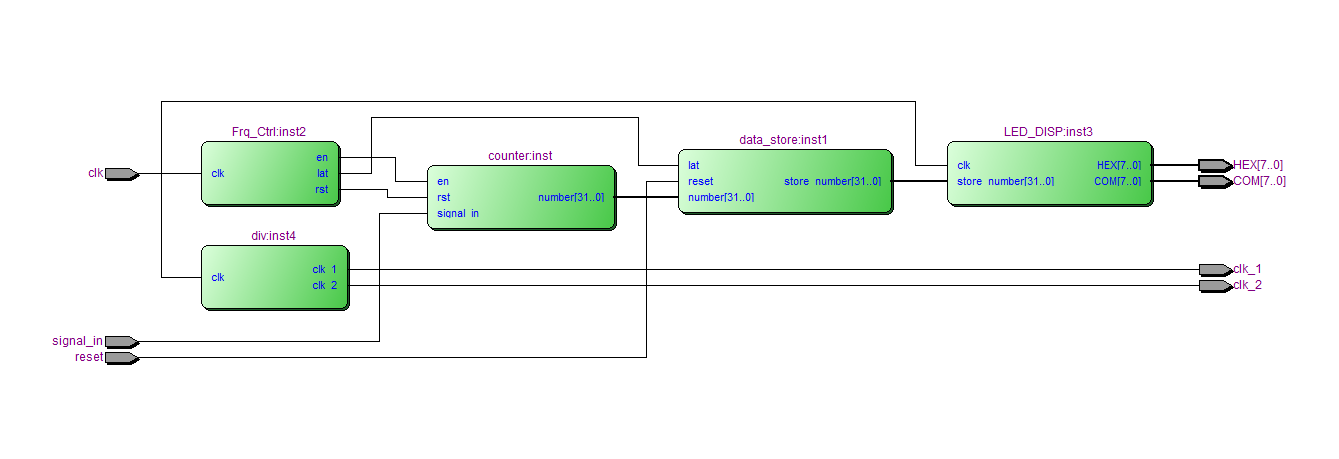

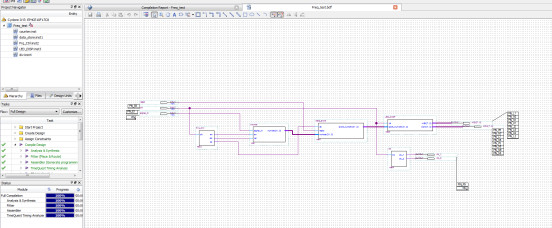

4. RTL图

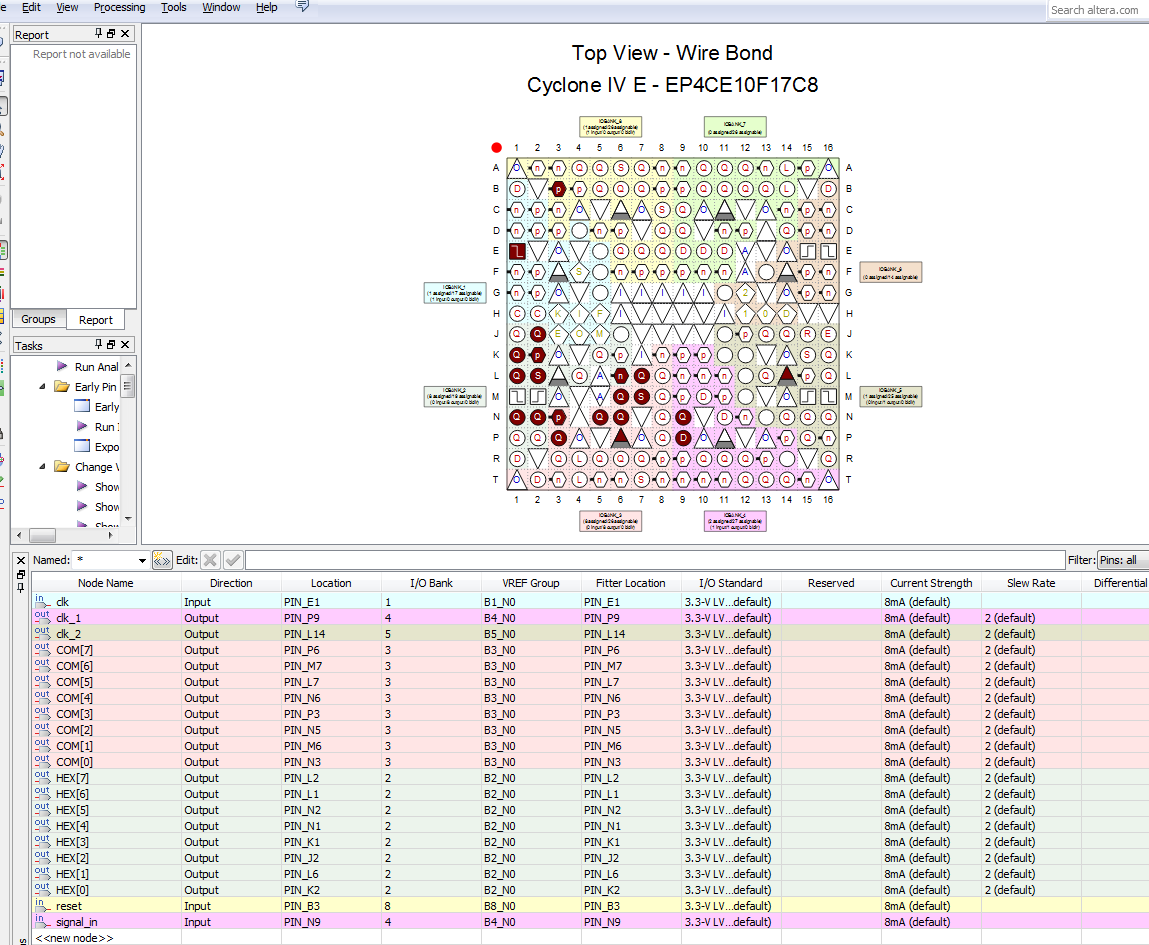

5. 管脚分配

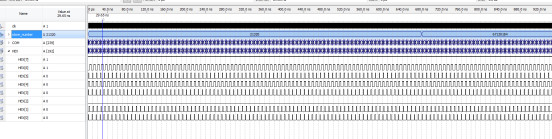

6. 仿真图

整体仿真图

计数模块

锁存模块

控制模块

显示模块

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--计数器模块
ENTITY counter IS
   PORT (
      signal_in  : IN STD_LOGIC;--被测信号
      en         : IN STD_LOGIC;--1S闸门信号
      rst        : IN STD_LOGIC;--复位
--gear       : OUT STD_LOGIC;--档位，高电平表示1Hz档位，低电平表示0.0001HZ
      number     : OUT STD_LOGIC_VECTOR(31 DOWNTO 0)--频率值32位，8个数，每个数4位，共32位
   );
END counter;
ARCHITECTURE trans OF counter IS
--最大99MHz=99_000_000Hz共8个
   SIGNAL num_0 : STD_LOGIC_VECTOR(3 DOWNTO 0) := "0000";
   SIGNAL num_1 : STD_LOGIC_VECTOR(3 DOWNTO 0) := "0000";
   SIGNAL num_2 : STD_LOGIC_VECTOR(3 DOWNTO 0) := "0000";
   SIGNAL num_3 : STD_LOGIC_VECTOR(3 DOWNTO 0) := "0000";
   SIGNAL num_4 : STD_LOGIC_VECTOR(3 DOWNTO 0) := "0000";
   SIGNAL num_5 : STD_LOGIC_VECTOR(3 DOWNTO 0) := "0000";
   SIGNAL num_6 : STD_LOGIC_VECTOR(3 DOWNTO 0) := "0000";
   SIGNAL num_7 : STD_LOGIC_VECTOR(3 DOWNTO 0) := "0000";
BEGIN

   number <= (num_7 & num_6 & num_5 & num_4 & num_3 & num_2 & num_1 & num_0);--单位Hz
--   PROCESS (num_0,num_1,num_2,num_3,num_4,num_5,num_6,num_7,rst)
--   BEGIN
--        IF(num_7="0000" and num_6="0000" and num_5="0000" and num_4="0000")THEN
--gear<='0';
--ELSIF(num_7>"0000")THEN
--gear<='1';
--END IF;
--   END PROCESS;

代码文件（付费下载）：
