方波信号频率计设计Verilog代码Quartus仿真

名称：方波信号频率计设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

方波信号频率计

设计要求：

1.能测量1Hz—50MHz的方波信号频率，并以十进制的方式显示。

2.数值显示用七段数码显示管或液晶动态显示。

3.测量值不少于8个且（10MHz、1MHz、100KHz、10KHz、1KHz、100 Hz、10 Hz、1Hz）各数量级均要有。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

仿真设计文档.doc

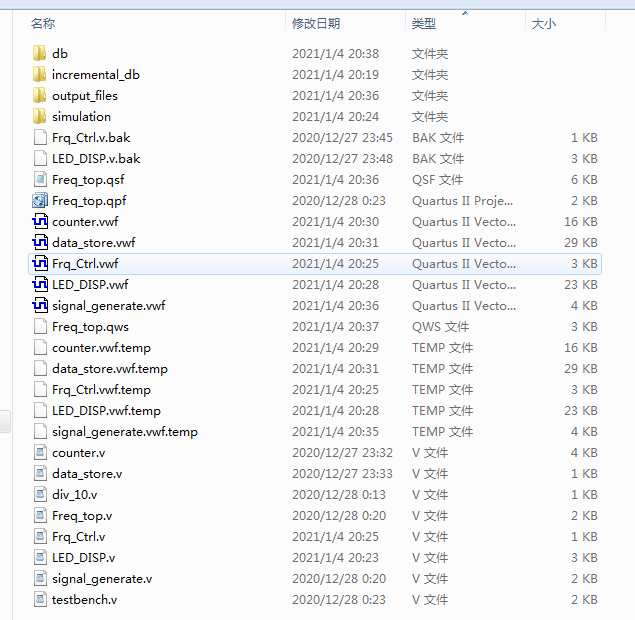

1. 工程文件

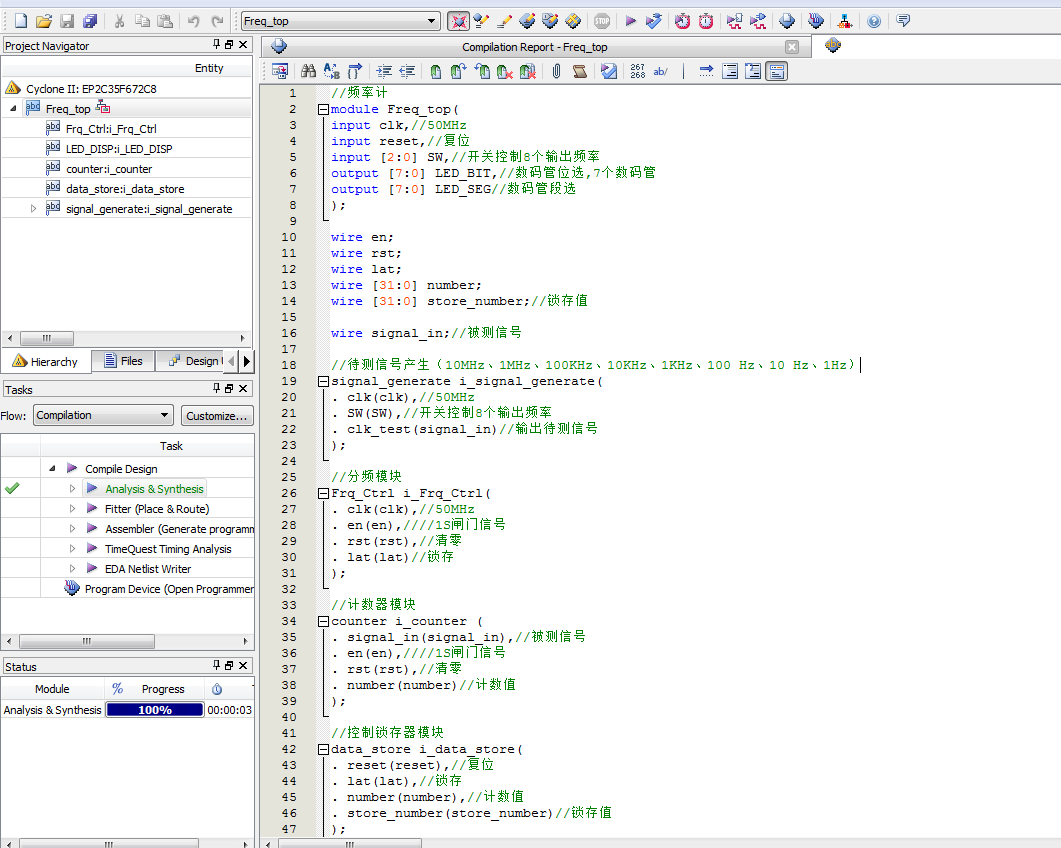

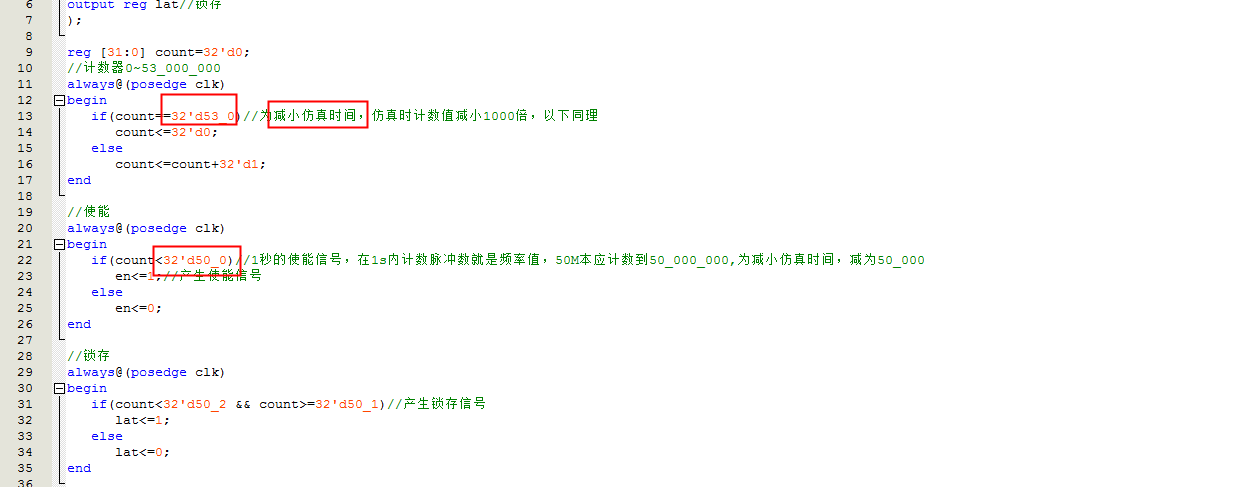

2. 程序文件

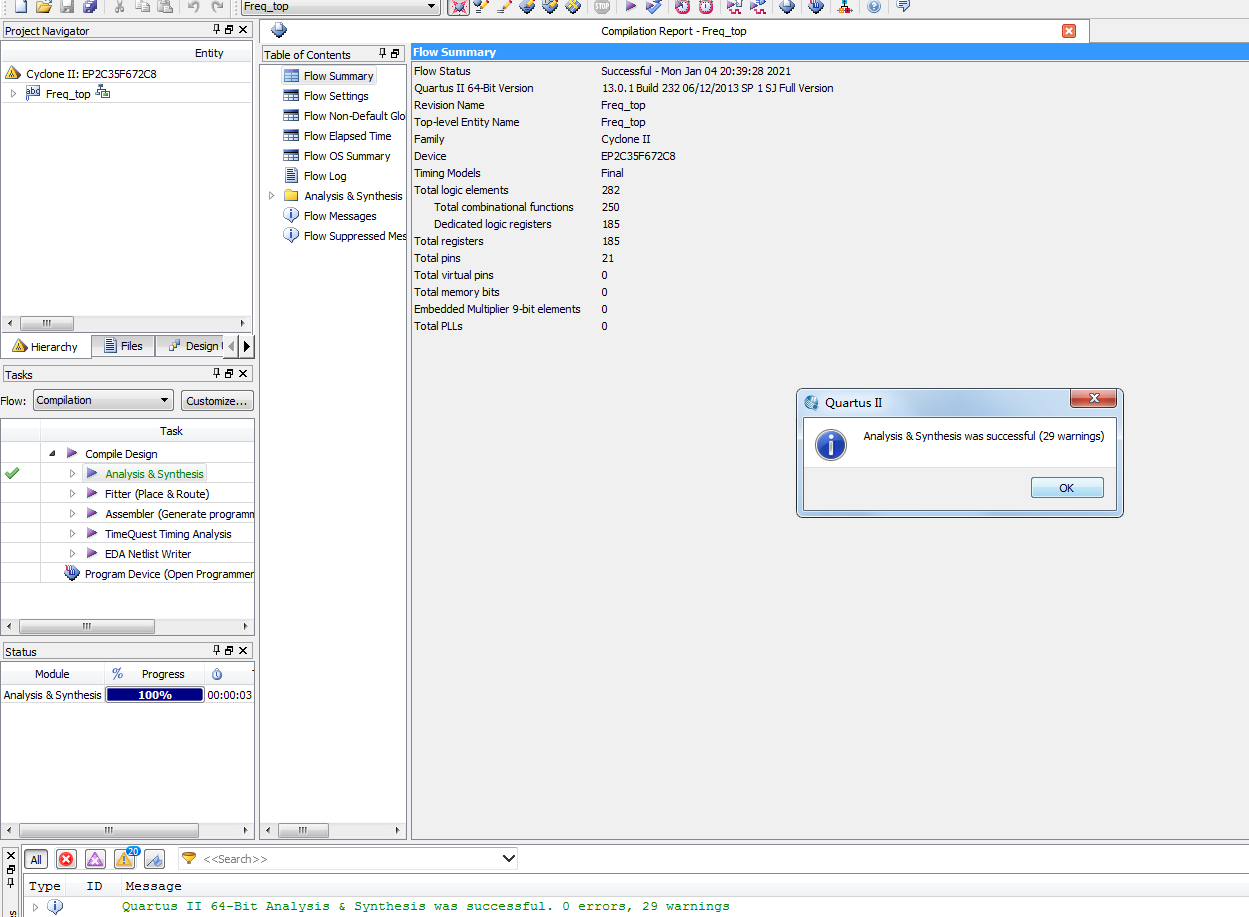

3. 程序编译

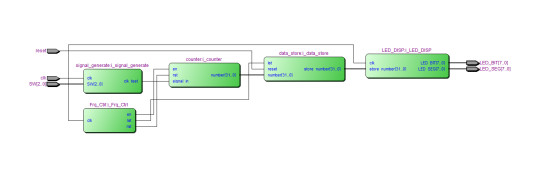

4. RTL图

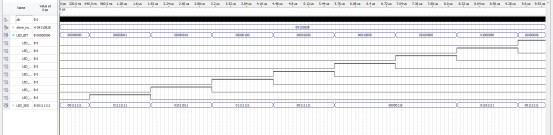

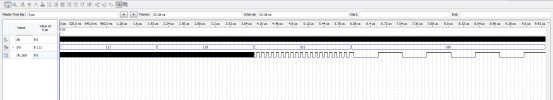

5. 仿真图

分频模块

计数器模块

控制锁存器模块

动态显示模块

待测信号产生模块

部分代码展示:

//计数器模块
module counter (
input signal_in,//被测信号
input en,//1S闸门信号
input rst,
output [31:0] number//频率值
);
reg [3:0] num_0=4'd0;
reg [3:0] num_1=4'd0;
reg [3:0] num_2=4'd0;
reg [3:0] num_3=4'd0;
reg [3:0] num_4=4'd0;
reg [3:0] num_5=4'd0;
reg [3:0] num_6=4'd0;
reg [3:0] num_7=4'd0;
assign number={num_7,num_6,num_5,num_4,num_3,num_2,num_1,num_0};//单位Hz
//计数,计数1s内的信号周期数，计数值就是频率值
always@(posedge signal_in or posedge rst)
if(rst)begin
num_0<=4'd0;num_1<=4'd0;num_2<=4'd0;num_3<=4'd0;num_4<=4'd0;num_5<=4'd0;num_6<=4'd0;num_7<=4'd0;
end
else
if(en==1)begin//计数，低位都是9，则高位加1，低位清零
if(num_7==4'd9 & num_6==4'd9 & num_5==4'd9 & num_4==4'd9 & num_3==4'd9 & num_2==4'd9 & num_1==4'd9 & num_0==4'd9)begin
num_0<=4'd9;
num_1<=4'd9;
num_2<=4'd9;
num_3<=4'd9;
num_4<=4'd9;
num_5<=4'd9;
num_6<=4'd9;
num_7<=4'd9;
end
if(num_6==4'd9 & num_5==4'd9 & num_4==4'd9 & num_3==4'd9 & num_2==4'd9 & num_1==4'd9 & num_0==4'd9)begin
