四人抢答器设计Verilog代码Quartus 黑金AX515开发板

名称：四人抢答器设计Verilog代码Quartus  黑金AX515开发板

软件：Quartus

语言：Verilog

代码功能：

四人抢答器

1、按复位键开始抢答，20秒后没人抢响一声提示

2、具有提前抢答报警功能、答题时间报警功能

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

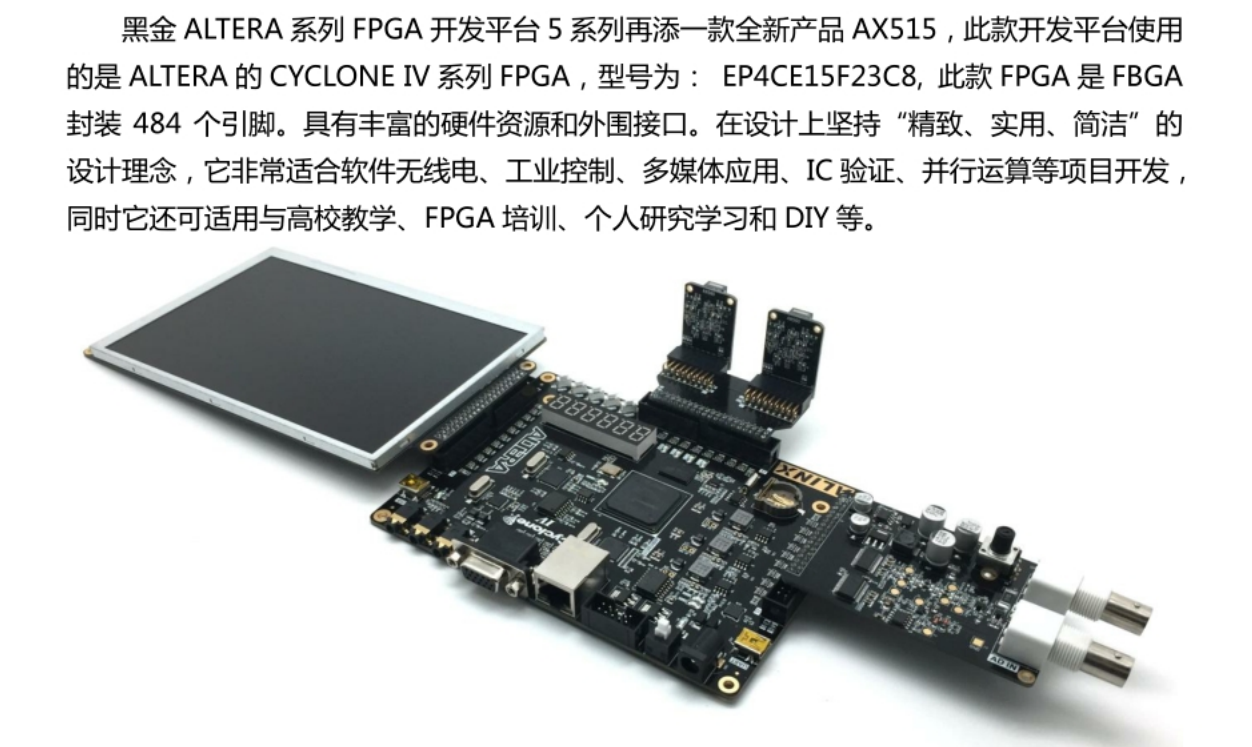

本代码已在黑金AX515开发板验证，黑金AX515开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

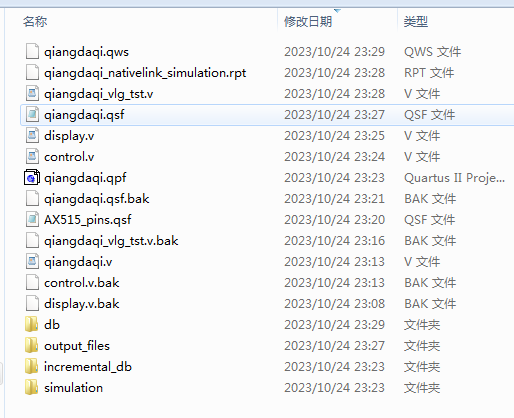

1. 工程文件

2. 程序文件

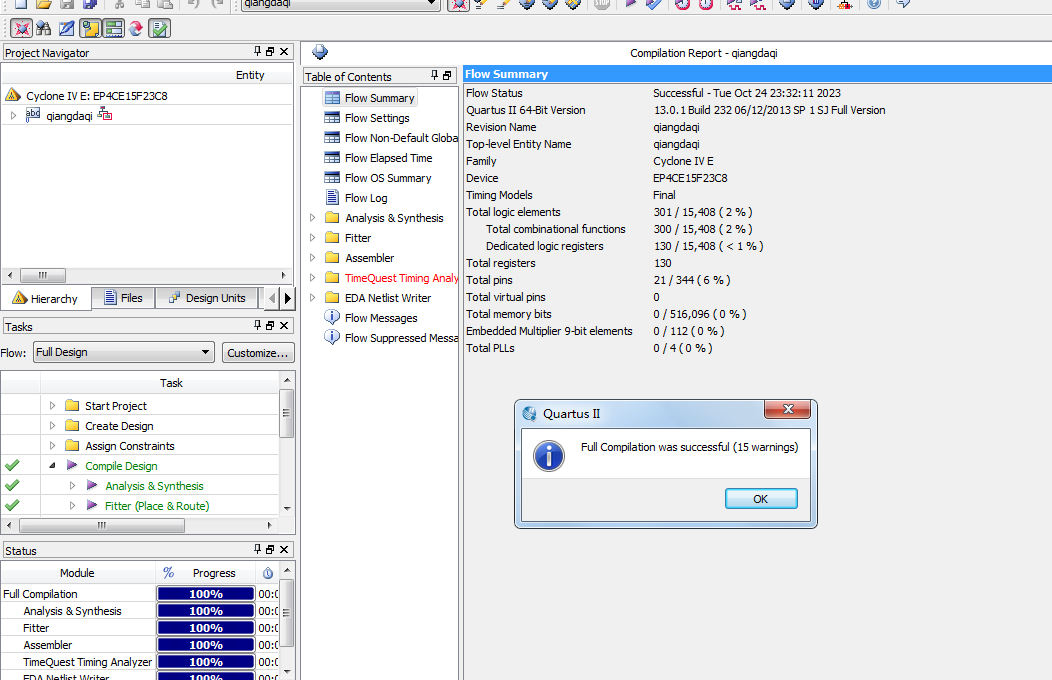

3. 程序编译

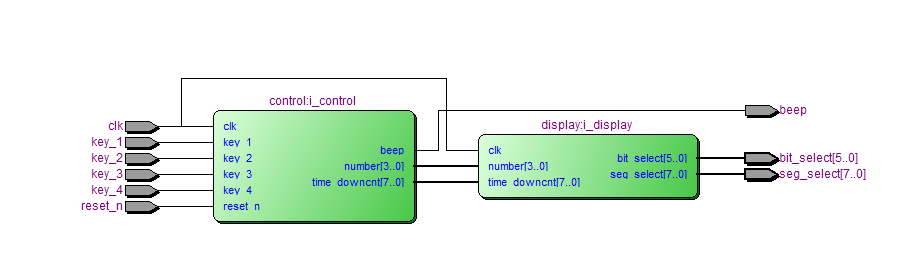

4. RTL图

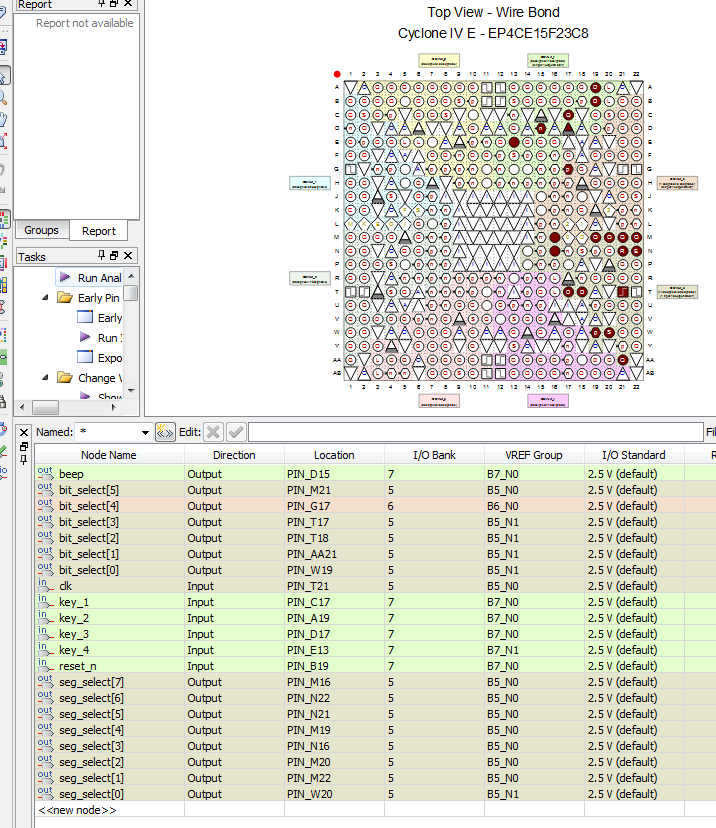

5. 管脚分配

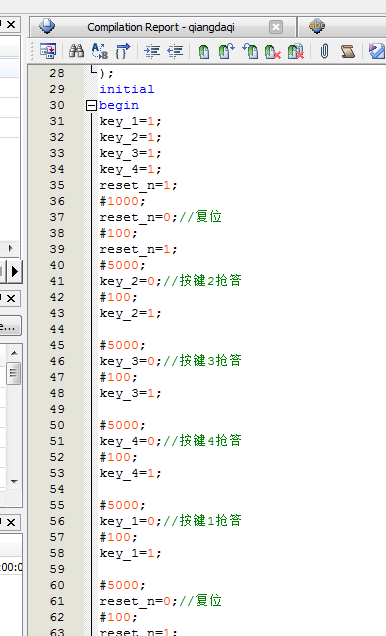

6. Testbench

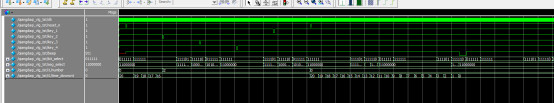

7. 仿真图

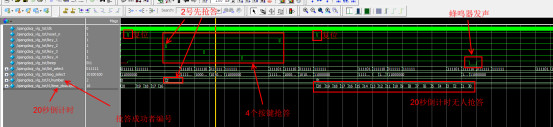

整体仿真图

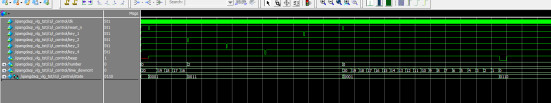

控制模块仿真

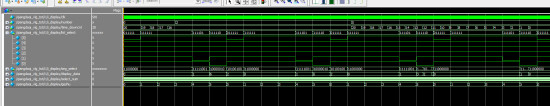

显示模块仿真

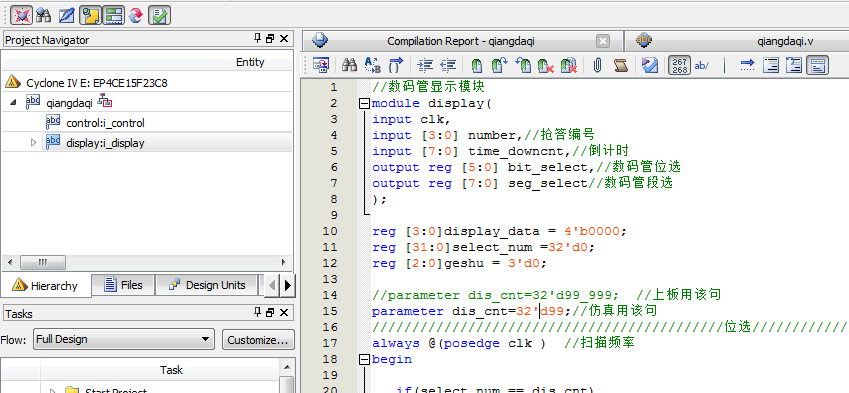

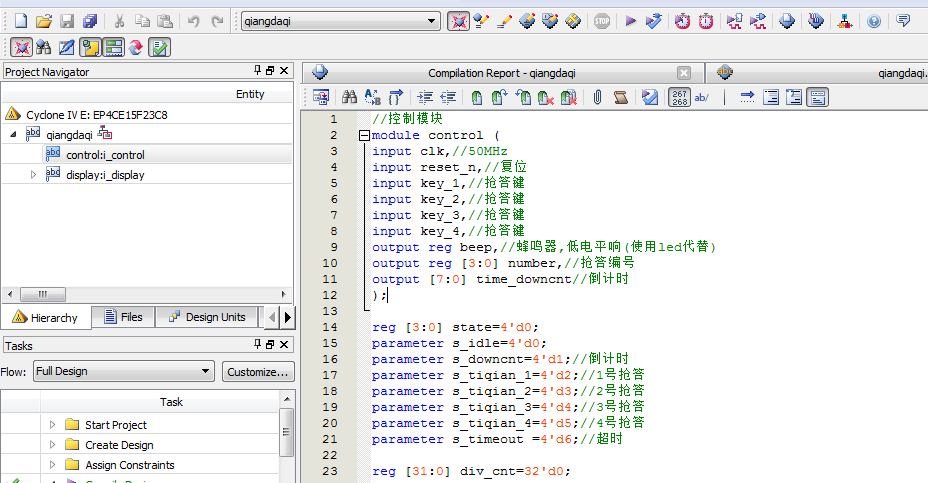

部分代码展示:

//数字式竞赛抢答器设计
//设计一个可容纳四组参赛者同时抢答的数字抢答器。
//（1）能判断第一抢答者并报警指示抢答成功，其他组抢答均无效；
//（2）设计倒计时时钟，若提前抢答则对相应的抢答组发出警报

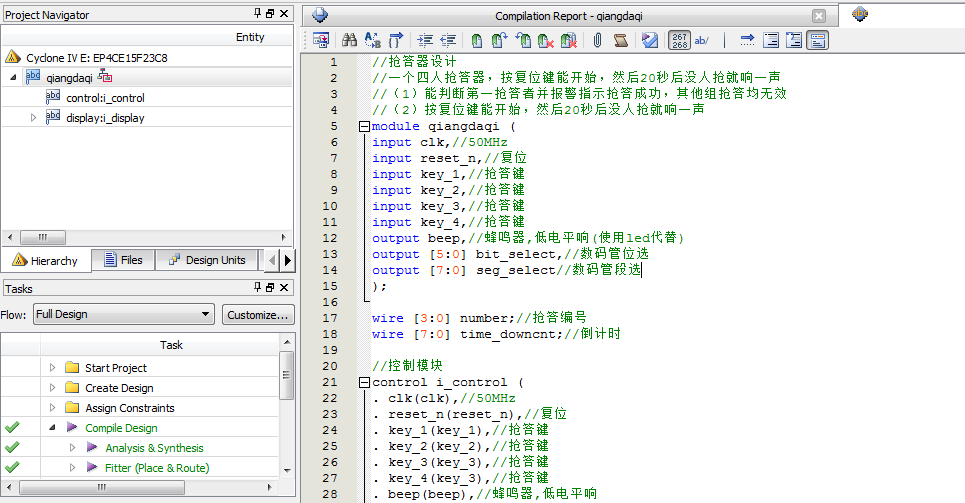

module qiangdaqi (
input clk,//50MHz
input reset_n,//复位
input key_1,//抢答键
input key_2,//抢答键
input key_3,//抢答键
input key_4,//抢答键
output beep,//蜂鸣器,低电平响(使用led代替)
output [5:0] bit_select,//数码管位选
output [7:0] seg_select//数码管段选
);
wire [3:0] number;//抢答编号
wire [7:0] time_downcnt;//倒计时
//控制模块
control i_control (
. clk(clk),//50MHz
. reset_n(reset_n),//复位
. key_1(key_1),//抢答键
. key_2(key_2),//抢答键
. key_3(key_3),//抢答键
. key_4(key_4),//抢答键
. beep(beep),//蜂鸣器,低电平响
. number(number),//抢答编号
. time_downcnt(time_downcnt)//倒计时
);
//数码管显示模块
display i_display(
. clk(clk),
. number(number),//抢答编号
. time_downcnt(time_downcnt),//倒计时
. bit_select(bit_select),//数码管位选
. seg_select(seg_select)//数码管段选
);
endmodule
