序列检测器及正弦波发生器设计VHDL代码Quartus仿真

名称：序列检测器及正弦波发生器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

序列检测器及正弦波发生器

1、检测序列11010011，高位在前

2、设计正弦波发生器

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

正弦波发生器

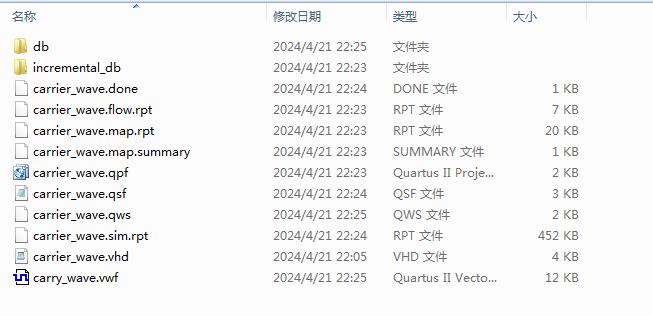

1、工程文件

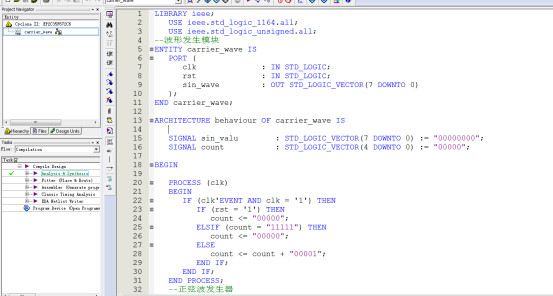

2、程序文件

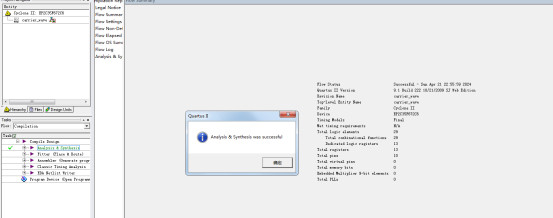

3、程序编译

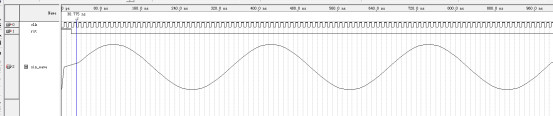

4、仿真图

序列检测

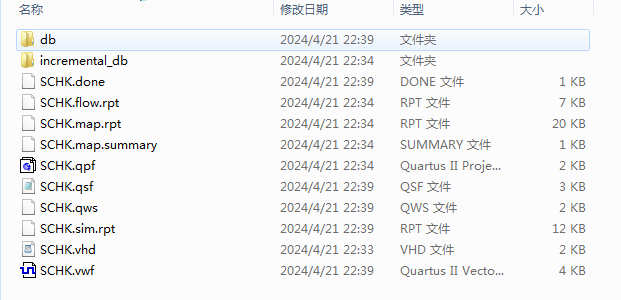

1、工程文件

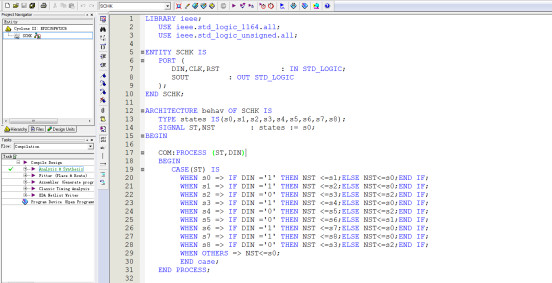

2、程序文件

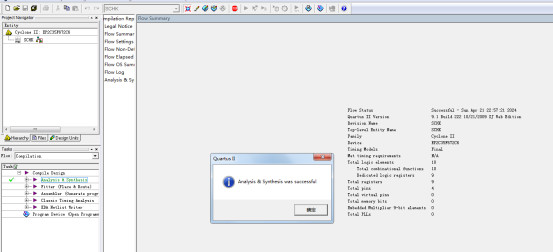

3、程序编译

4、仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
ENTITY SCHK IS
   PORT (
      DIN,CLK,RST              : IN STD_LOGIC;
      SOUT         : OUT STD_LOGIC
   );
END SCHK;
ARCHITECTURE behav OF SCHK IS
   TYPE states IS(s0,s1,s2,s3,s4,s5,s6,s7,s8);
   SIGNAL ST,NST        : states := s0;
BEGIN
   COM:PROCESS (ST,DIN)
   BEGIN
      CASE(ST) IS
WHEN s0 => IF DIN ='1' THEN NST <=s1;ELSE NST<=s0;END IF;
WHEN s1 => IF DIN ='1' THEN NST <=s2;ELSE NST<=s0;END IF;
WHEN s2 => IF DIN ='0' THEN NST <=s3;ELSE NST<=s2;END IF;
WHEN s3 => IF DIN ='1' THEN NST <=s4;ELSE NST<=s0;END IF;
WHEN s4 => IF DIN ='0' THEN NST <=s5;ELSE NST<=s2;END IF;
WHEN s5 => IF DIN ='0' THEN NST <=s6;ELSE NST<=s1;END IF;
WHEN s6 => IF DIN ='1' THEN NST <=s7;ELSE NST<=s0;END IF;
WHEN s7 => IF DIN ='1' THEN NST <=s8;ELSE NST<=s0;END IF;
WHEN s8 => IF DIN ='0' THEN NST <=s3;ELSE NST<=s2;END IF;
WHEN OTHERS => NST<=s0;
END case;
   END PROCESS;
