新冠14倒计时设计Verilog代码Quartus仿真

名称：新冠14倒计时设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

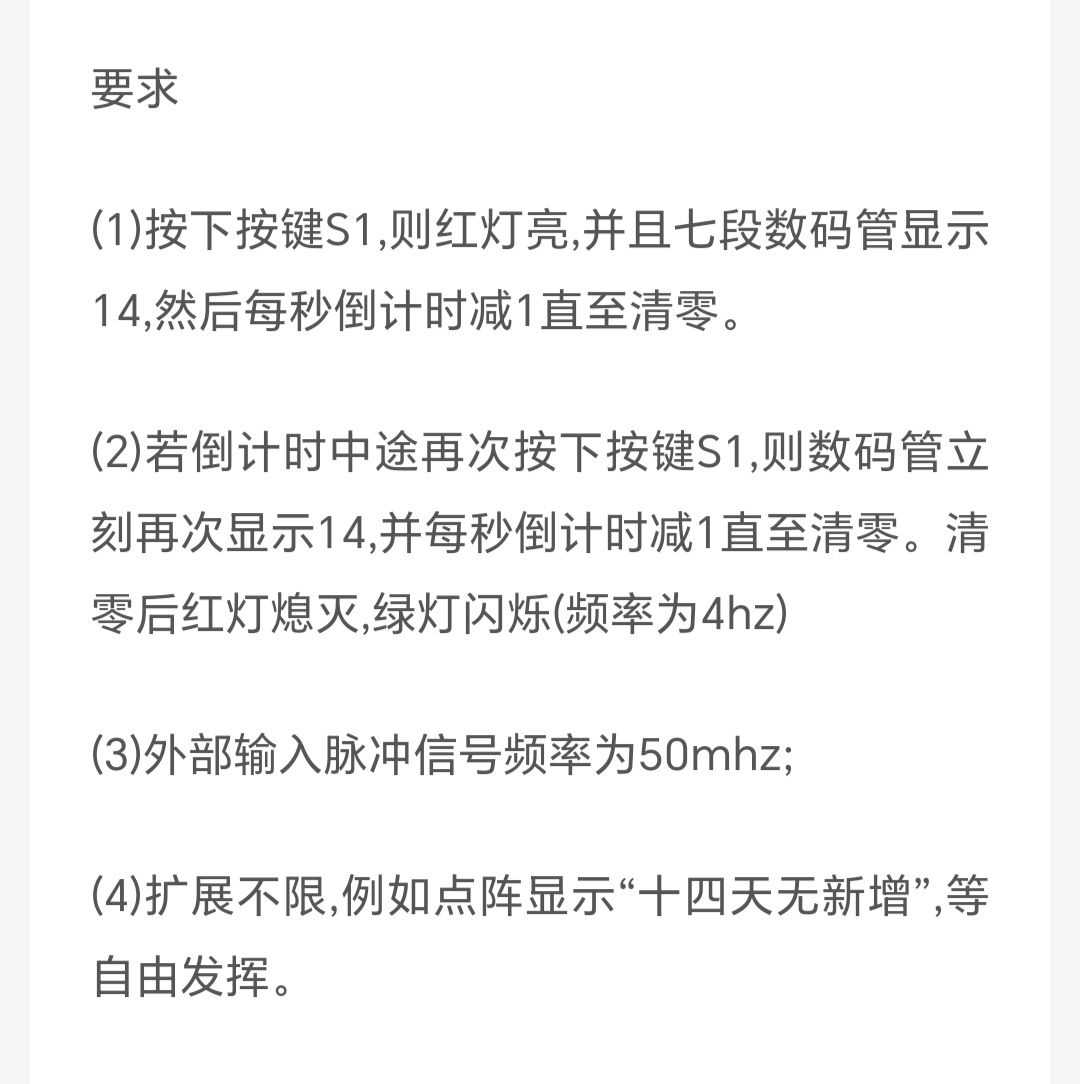

要求

(1)按下按键S1,则红灯亮并且七段数码管显示14,然后每秒倒计时减1直至清零。

(2)若倒计时中途再次按下按键S1,则数码管立刻再次显示14,并每秒倒计时减1直至清零。清零后红灯熄灭绿灯闪烁(频率为4hz)

(3)外部输入脉冲信号频率为50mhz

(4)扩展不限,例如点阵显示“十四天无新增”,等自由发挥

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

luoshihong设计文档2.doc

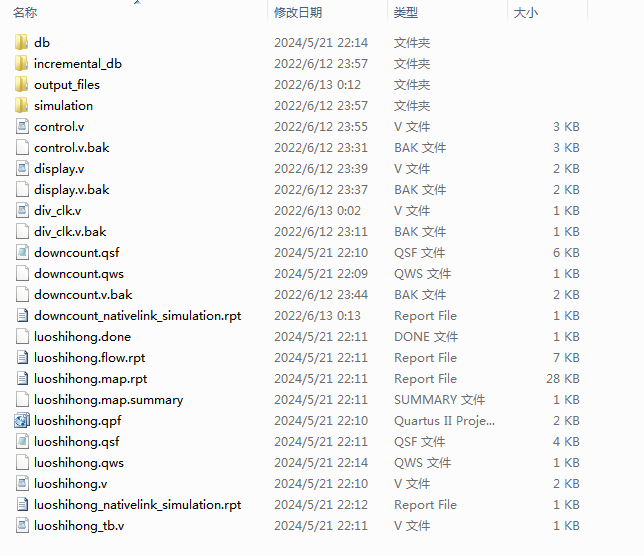

1. 工程文件

2. 程序文件

顶层模块

控制模块

显示模块

分频模块

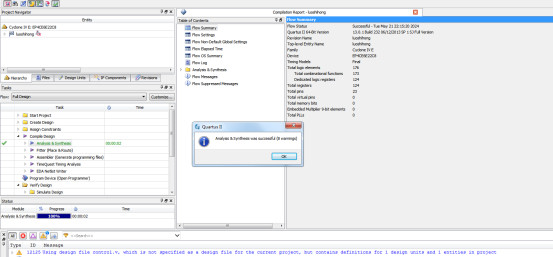

3. 程序编译

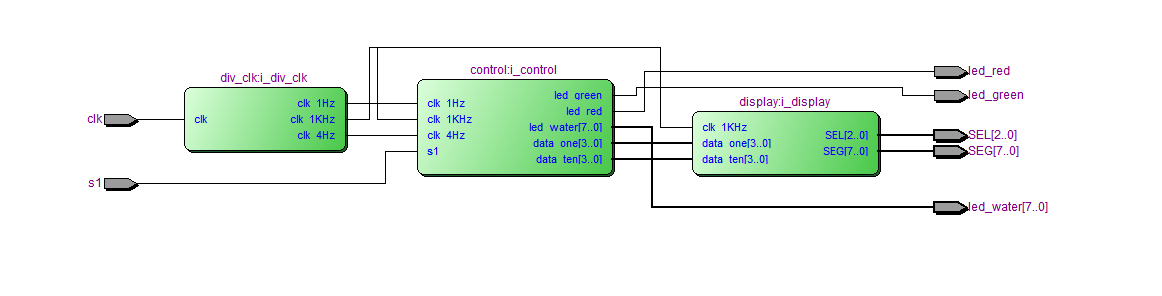

4. RTL图

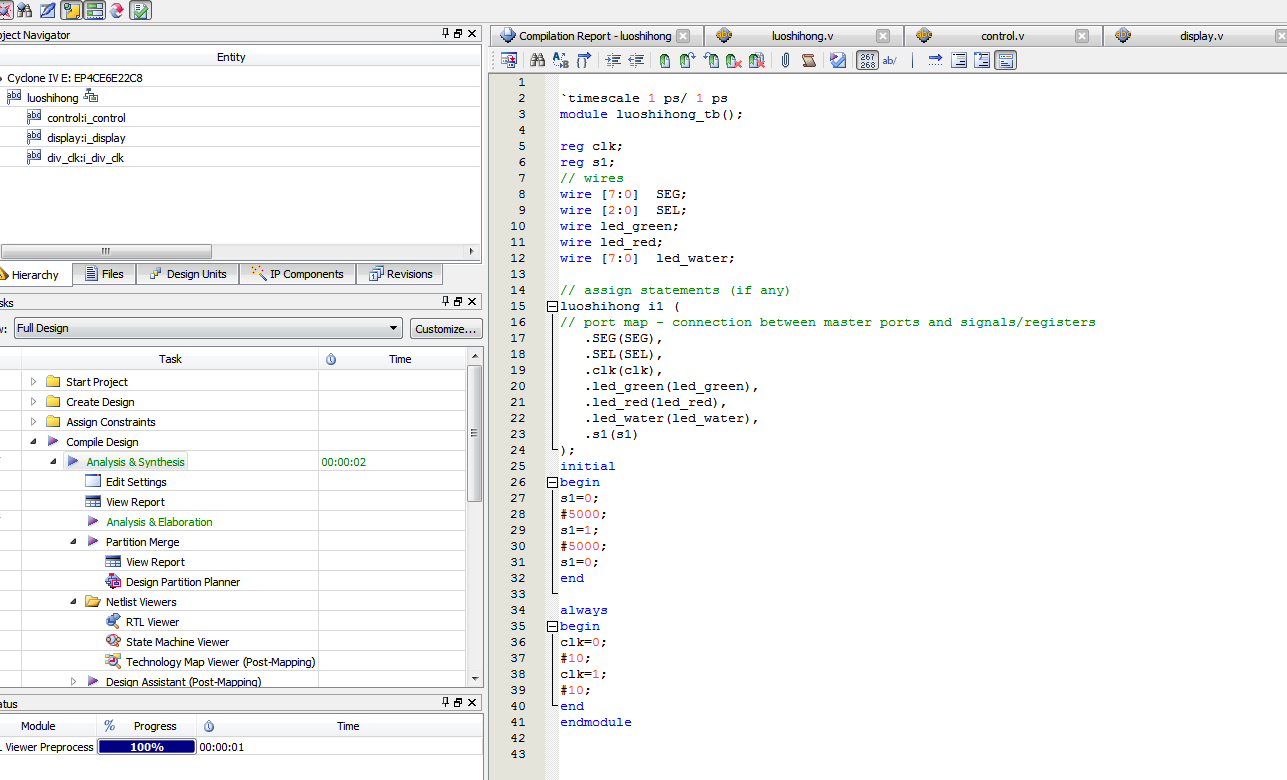

5. Testbench

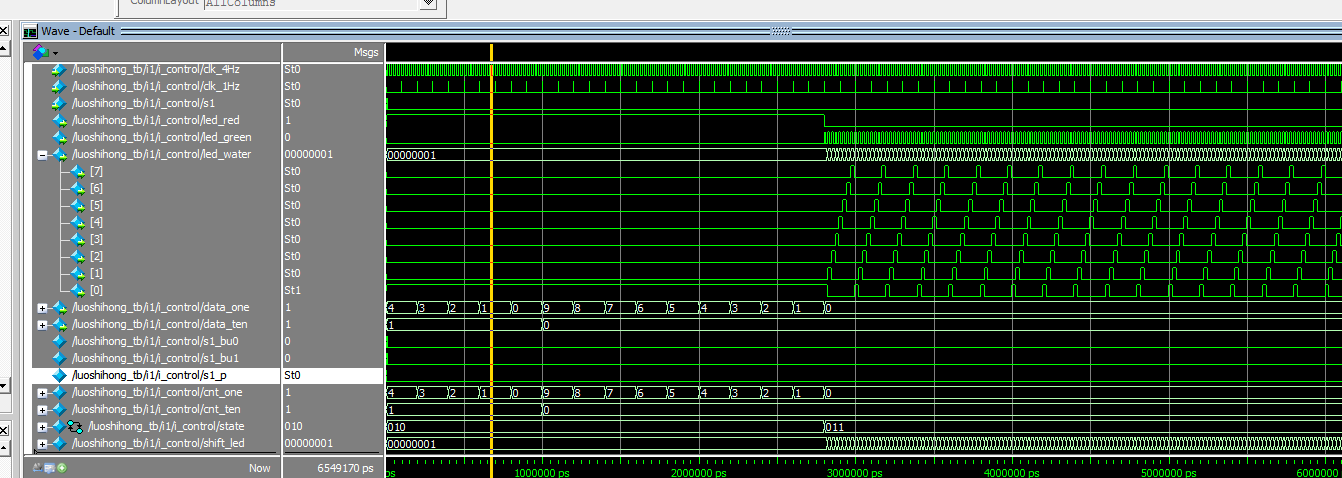

6. 仿真图

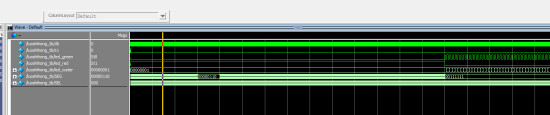

整体仿真图

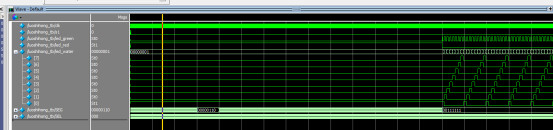

分频模块

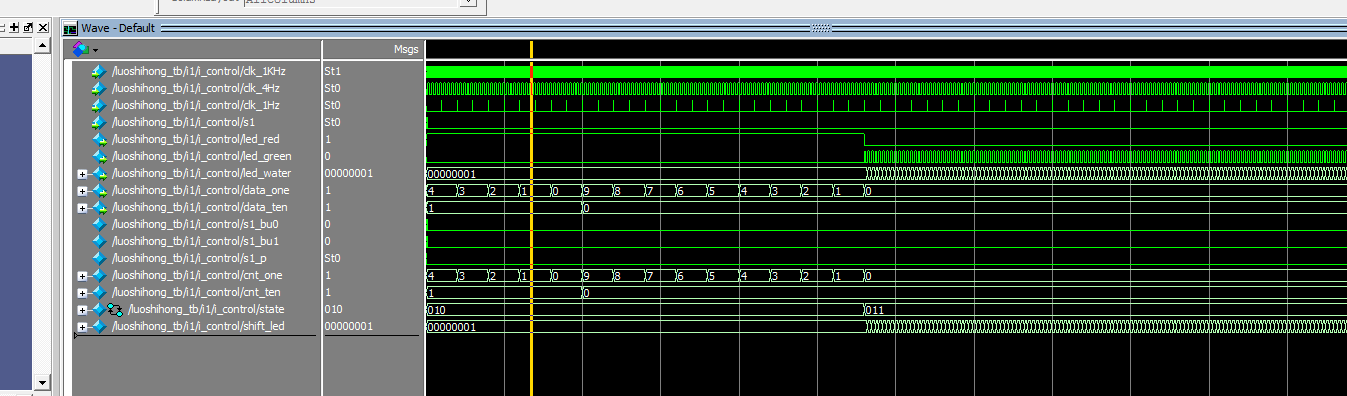

控制模块

显示模块

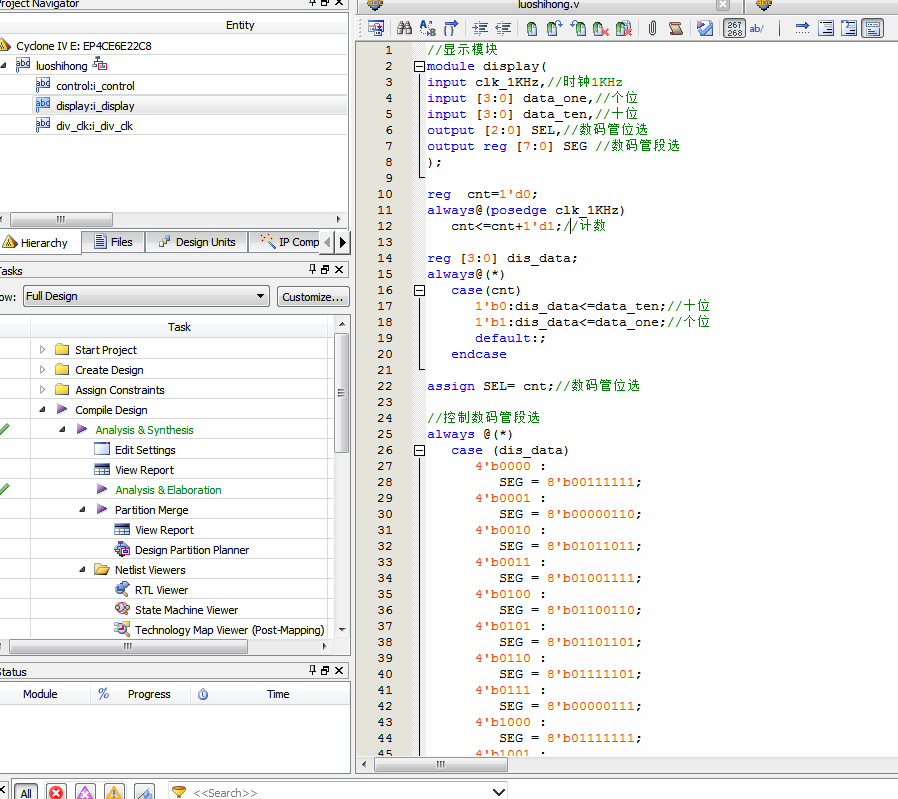

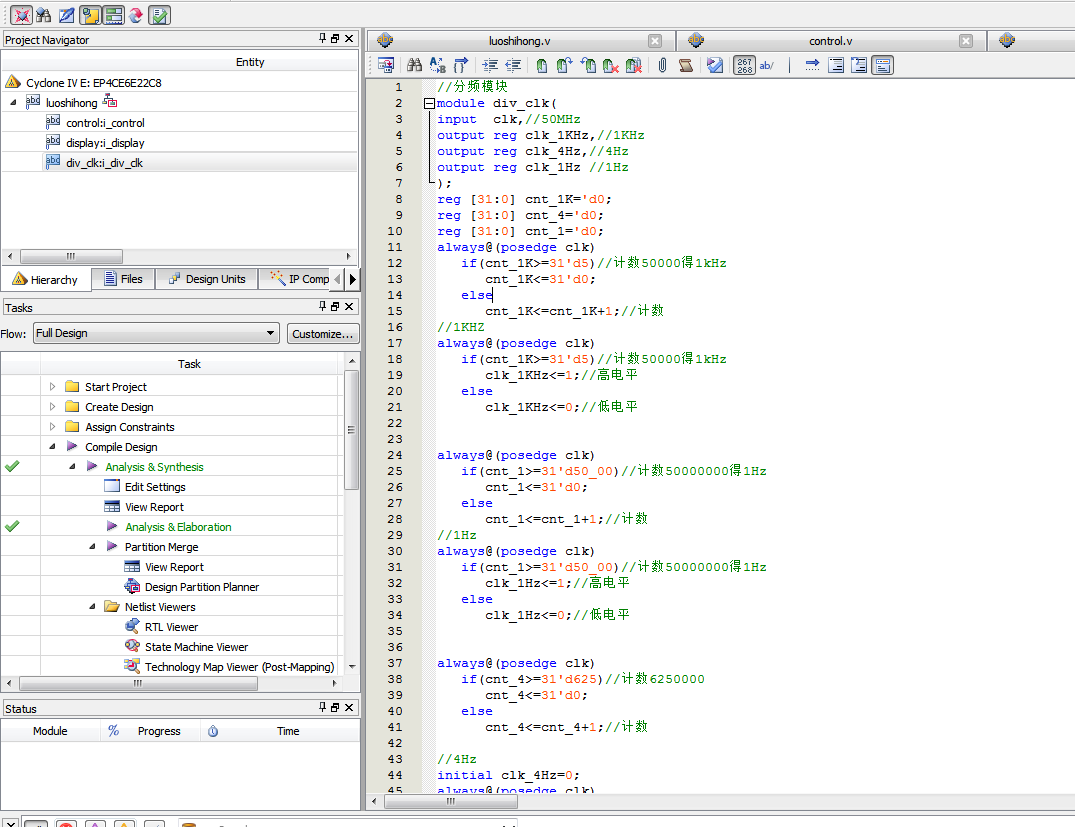

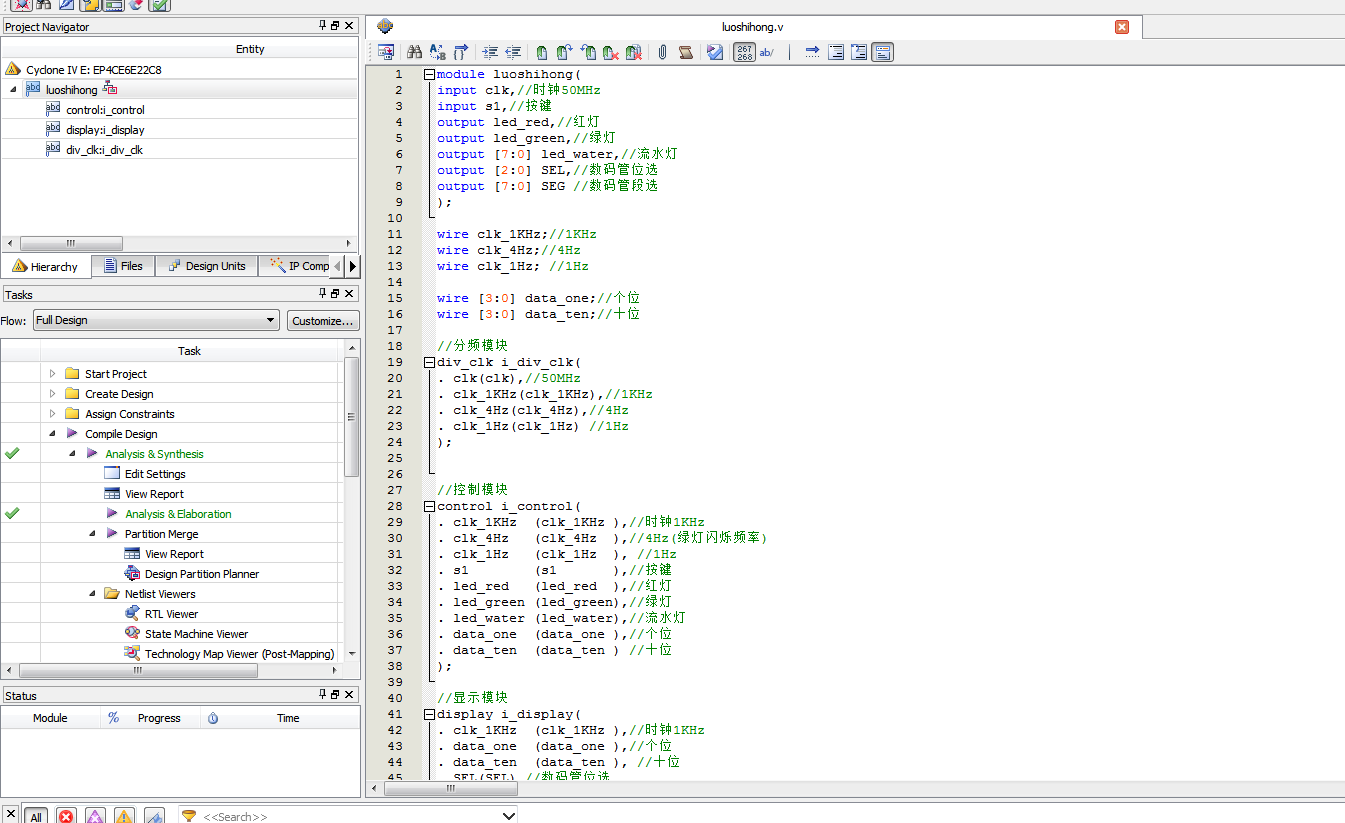

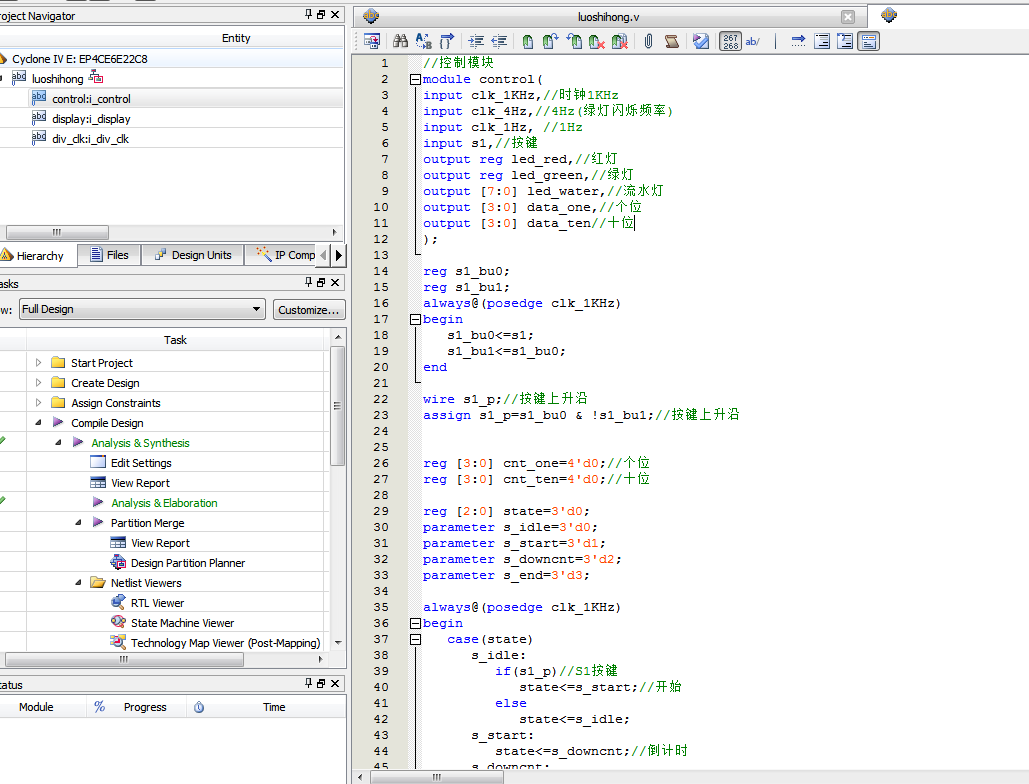

部分代码展示:

module luoshihong(
input clk,//时钟50MHz
input s1,//按键
output led_red,//红灯
output led_green,//绿灯
output [7:0] led_water,//流水灯
output [2:0] SEL,//数码管位选
output [7:0] SEG //数码管段选
);
wire clk_1KHz;//1KHz
wire clk_4Hz;//4Hz
wire clk_1Hz; //1Hz
wire [3:0] data_one;//个位
wire [3:0] data_ten;//十位
//分频模块
div_clk i_div_clk(
. clk(clk),//50MHz
. clk_1KHz(clk_1KHz),//1KHz
. clk_4Hz(clk_4Hz),//4Hz
. clk_1Hz(clk_1Hz) //1Hz
);

代码文件（付费下载）：
