乒乓球游戏电路设计Verilog代码VIVADO仿真

名称：乒乓球游戏电路设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

乒乓球游戏电路

设计任务

设计一个数字系统,模拟选手 A(左方)和选手 B(右方)的乒乓球比赛游戏,要求具有如下功能:

1 裁判按开始键后开始比赛,首先左方 A 发球,每方发5个球后自动换发球；

2 能模拟乒乓球台上球的运动轨迹和击球过程；

③ 能自动判球,统计显示双方得分情况,先获得 15 分者获胜；

④ 判球标准为 : 球到达一方的球拍位置时,若该选手未按击球键则对方得分；若球未到达击球位置,选手提前击球则击球无效,但不失分。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

1.代码功能

乒乓球游戏电路

设计一个数字系统,模拟选手 A(左方)和选手 B(右方)的乒乓球比赛游戏,要求具有如下功能:

1 裁判按开始键后开始比赛,首先左方 A 发球,每方发5个球后自动换发球；

2 能模拟乒乓球台上球的运动轨迹和击球过程；

3 能自动判球,统计显示双方得分情况,先获得 15 分者获胜；

4 判球标准为 : 球到达一方的球拍位置时,若该选手未按击球键则对方得分；若球未到达击球位置,选手提前击球则击球无效,但不失分。

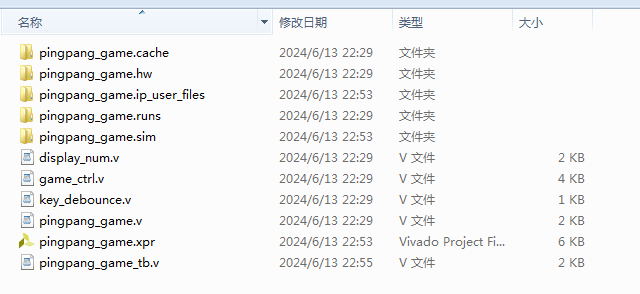

2.工程文件

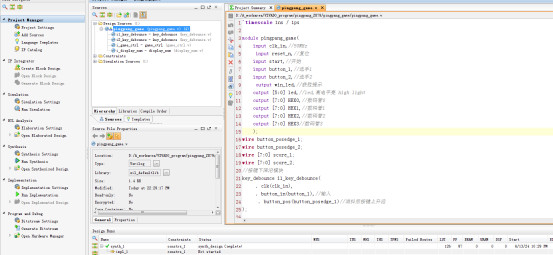

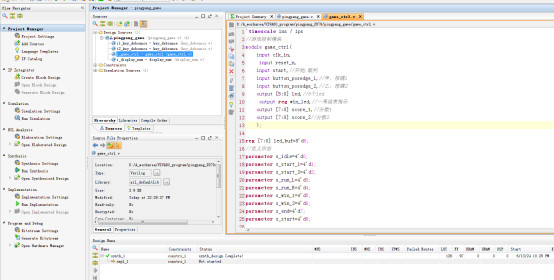

3.程序文件

4.程序编译

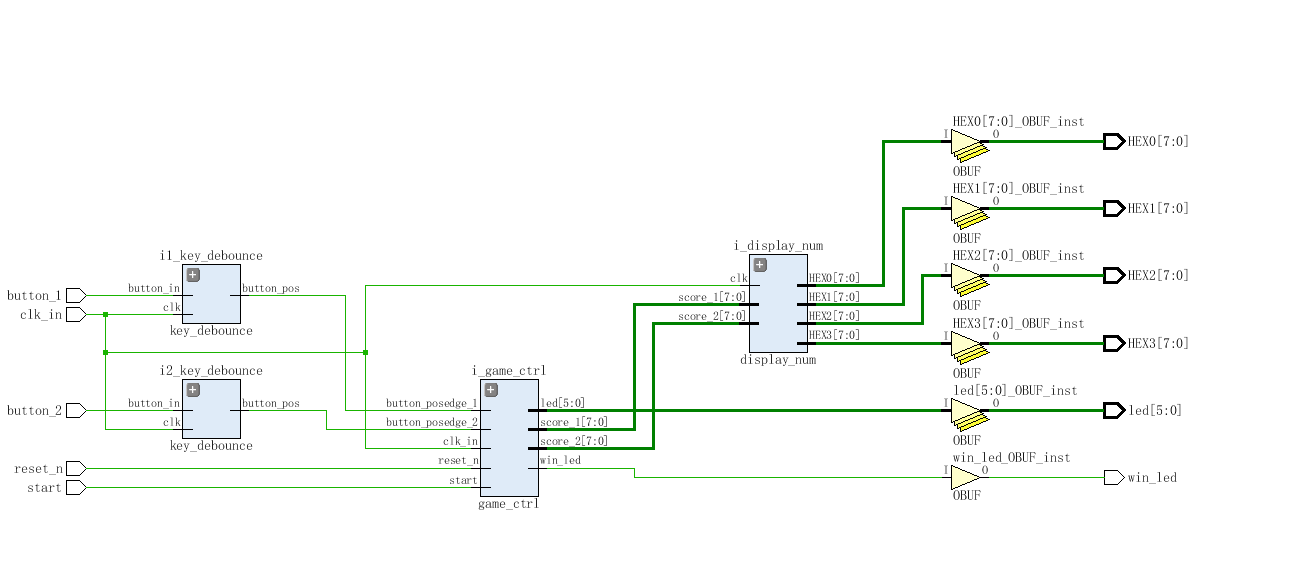

5.RTL图

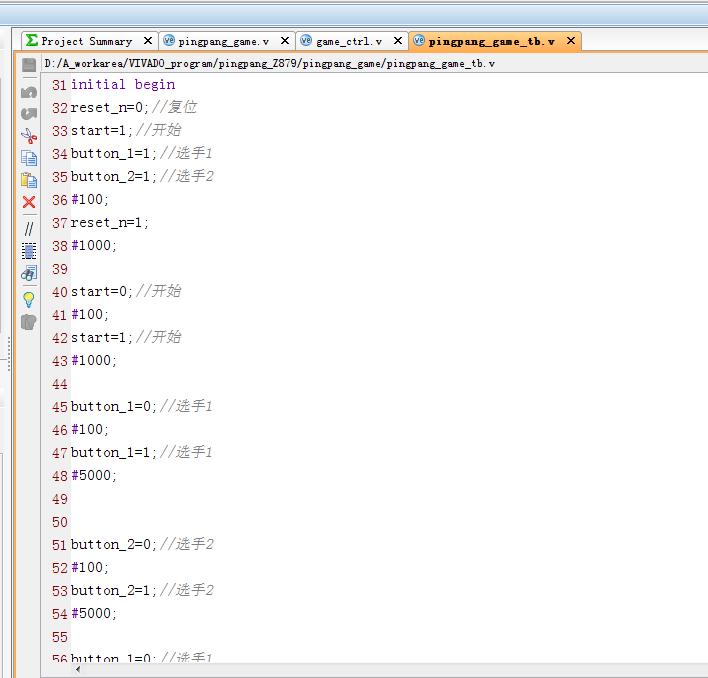

6.仿真代码（testbench）

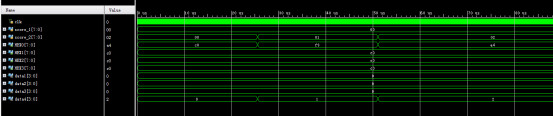

7.仿真图

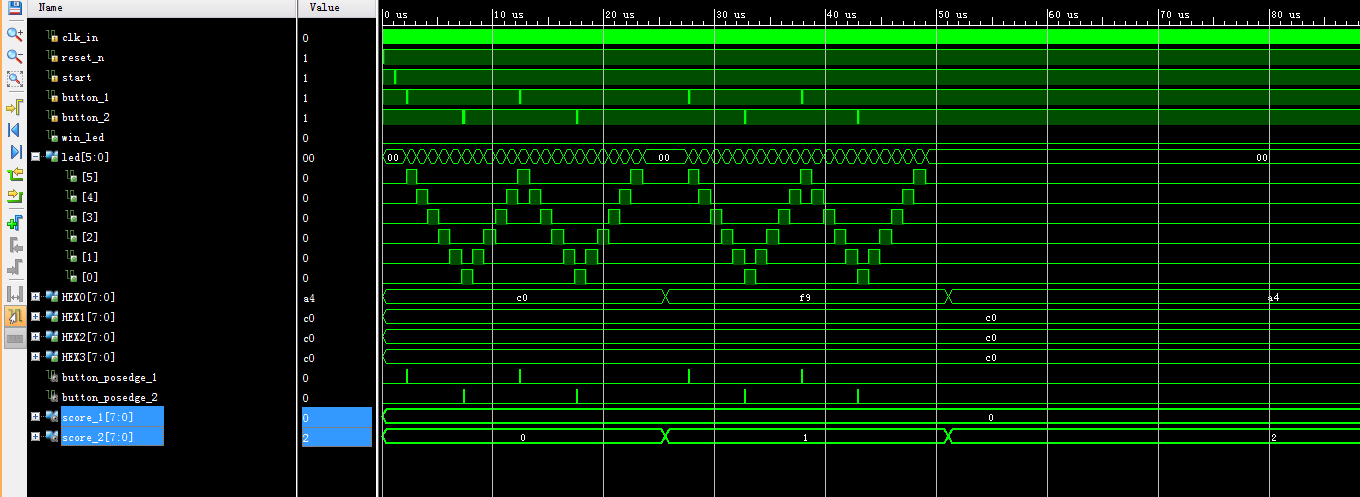

整体仿真图

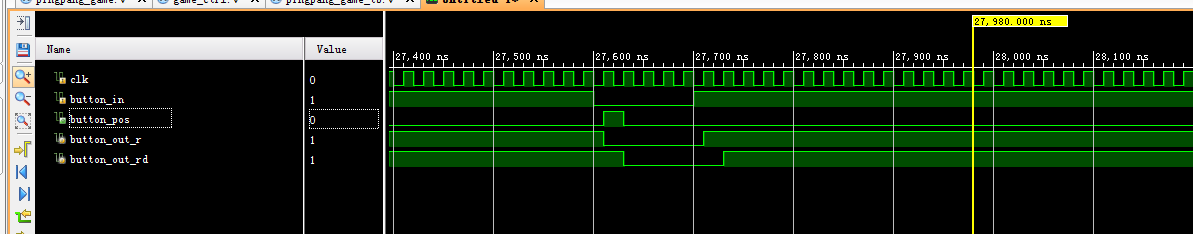

按键下降沿检测模块

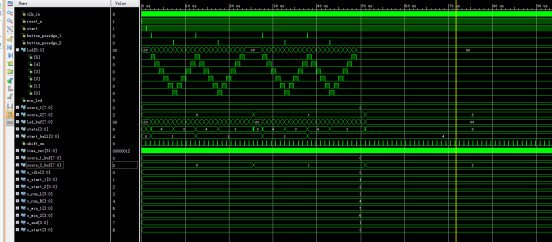

游戏控制模块

显示模块

部分代码展示:

`timescale 1ns / 1ps
module pingpang_game_tb();
    reg clk_in;//50MHz
 reg reset_n;//复位
    reg start;//开始
    reg button_1;//选手1
    reg button_2;//选手2
 wire win_led;//获胜提示
    wire [5:0] led;//led,高电平亮 high light
    wire [7:0] HEX0;//数码管0
    wire [7:0] HEX1;//数码管1
    wire [7:0] HEX2;//数码管2
    wire [7:0] HEX3;//数码管3
pingpang_game i_pingpang_game(
    . clk_in(clk_in),//50MHz
 . reset_n(reset_n),//复位
    . start(start),//开始
    . button_1(button_1),//选手1
    . button_2(button_2),//选手2
   . win_led(win_led),//获胜提示
   . led(led),//led,高电平亮 high light
   . HEX0(HEX0),//数码管0
   . HEX1(HEX1),//数码管1
   . HEX2(HEX2),//数码管2
   . HEX3(HEX3)//数码管3
    );
initial begin
reset_n=0;//复位
start=1;//开始
button_1=1;//选手1
button_2=1;//选手2
#100;
reset_n=1;
#1000;
start=0;//开始
#100;
start=1;//开始
#1000;
button_1=0;//选手1
#100;
button_1=1;//选手1
#5000;

代码文件（付费下载）：
