存储器仿真设计Verilog代码VIVADO仿真

名称：存储器仿真设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

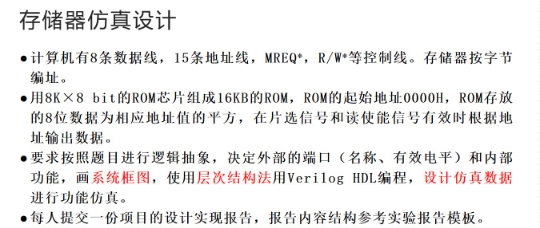

存储器仿真设计

1.计算机有8条数据线,15条地址线,MREQ,R/W等控制线。存储器按字节

编址。

2.用8K×8bit的ROM芯片组成16KB的ROM,ROM的起始地址0000H,ROM存放的8位数据为相应地址值的平方,在片选信号和读使能信号有效时根据地址输出数据。

3.要求按照题目进行逻辑抽象,决定外部的端口(名称、有效电平)和内部功能,画系统框图,使用层次结构法用 Verilog HDL编程,设计仿真数据进行功能仿真。

4.每人提交一份项目的设计实现报告,报告内容结构参考实验报告模板。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

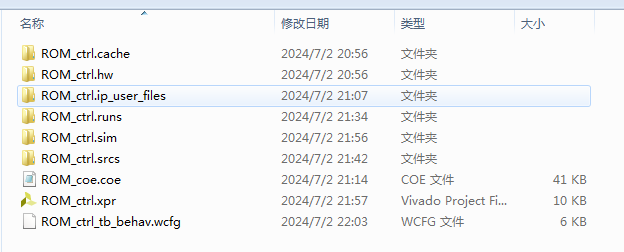

1. 工程文件

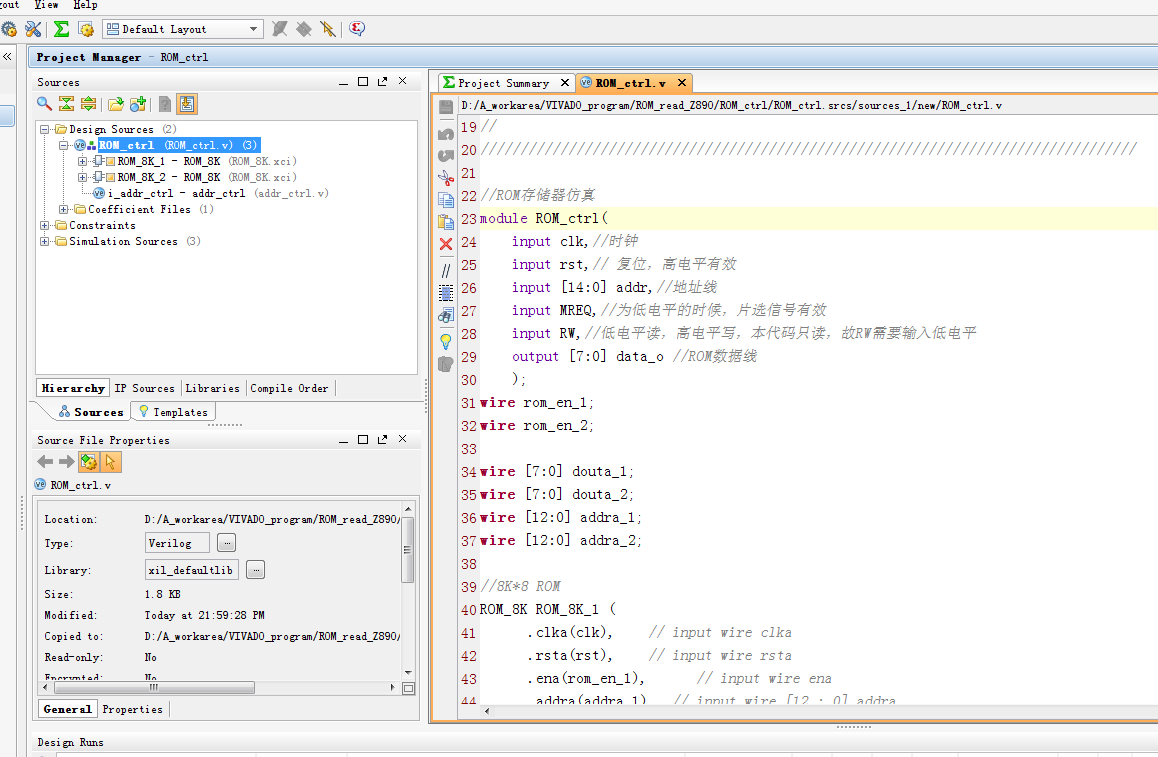

2. 程序文件

3. 程序编译

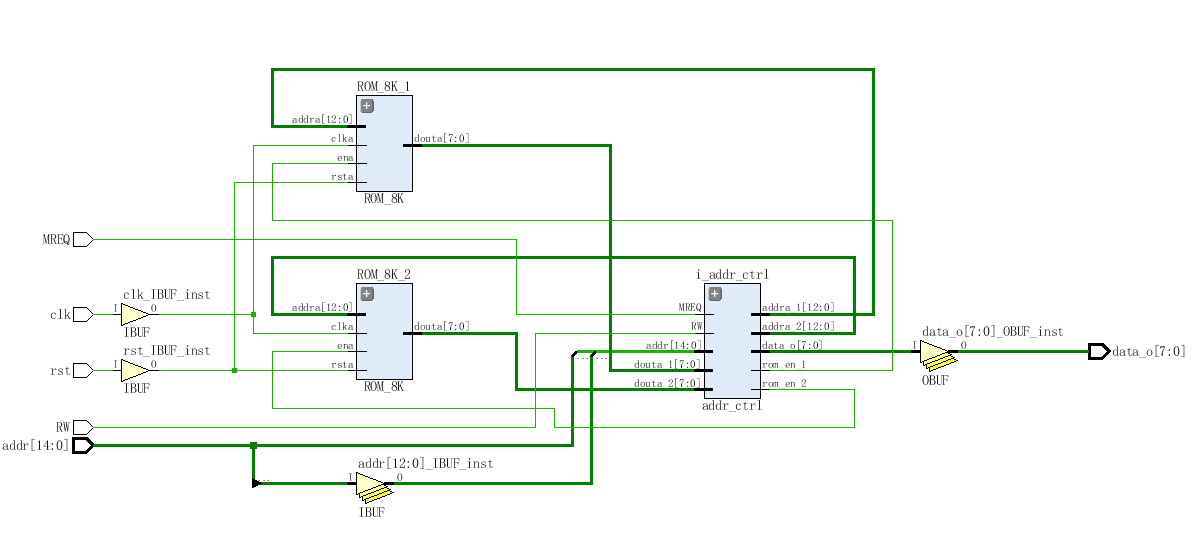

4. RTL图

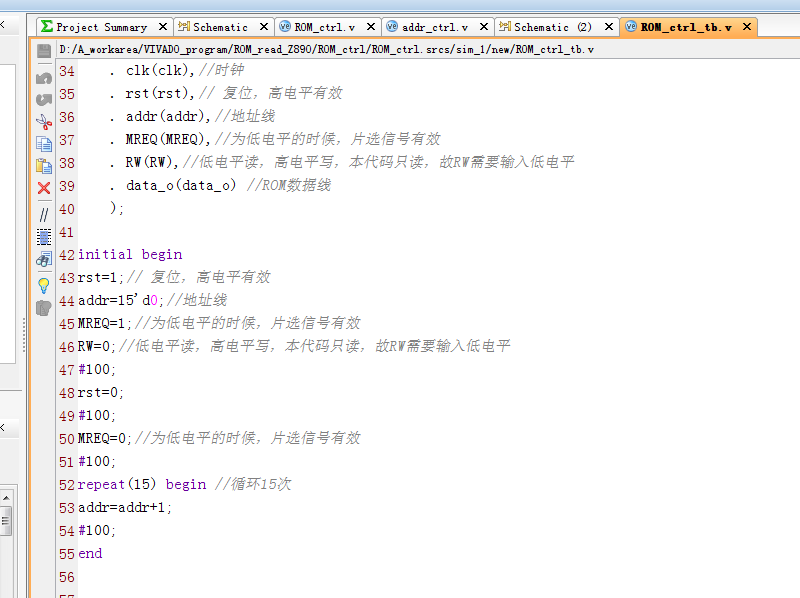

5. Testbench

6. 仿真图

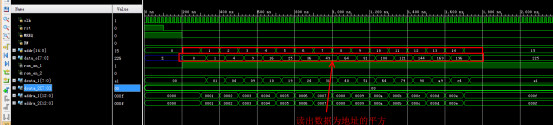

整体仿真图

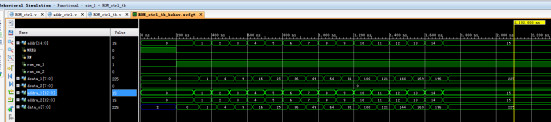

ROM模块仿真图

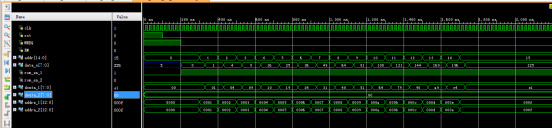

地址控制模块仿真图

部分代码展示:

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2024/07/02 21:03:17
// Design Name:
// Module Name: ROM_ctrl
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////
//ROM存储器仿真
module ROM_ctrl(
    input clk,//时钟
    input rst,// 复位，高电平有效
    input [14:0] addr,//地址线
    input MREQ,//为低电平的时候，片选信号有效
    input RW,//低电平读，高电平写，本代码只读，故RW需要输入低电平
    output [7:0] data_o //ROM数据线
    );
wire rom_en_1;
wire rom_en_2;
wire [7:0] douta_1;
wire [7:0] douta_2;
wire [12:0] addra_1;
wire [12:0] addra_2;

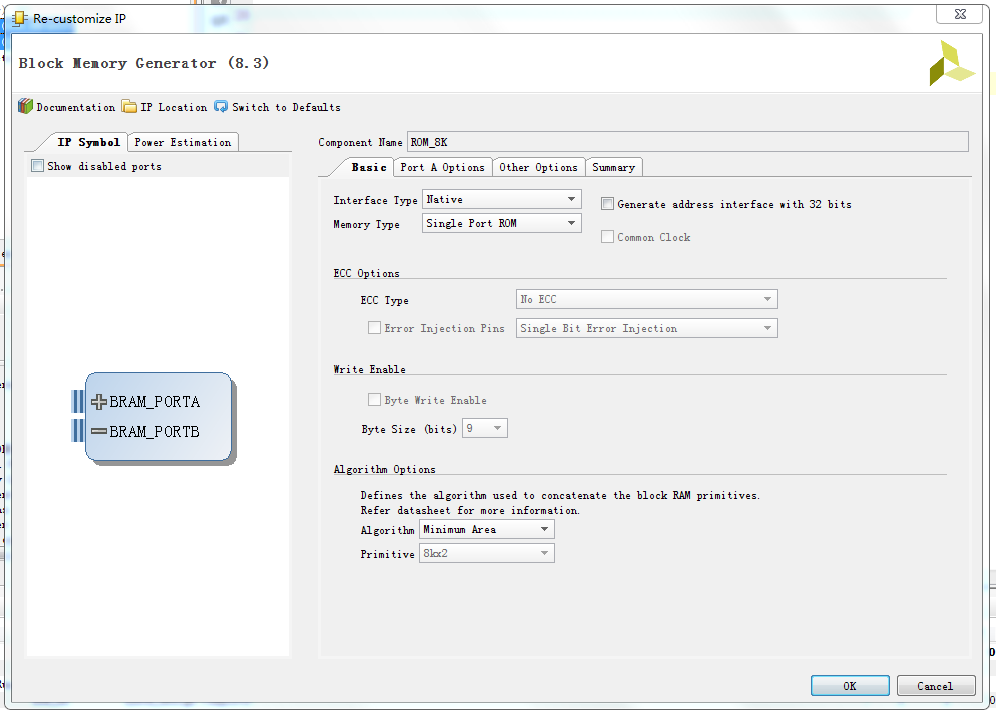

//8K*8 ROM
ROM_8K ROM_8K_1 (
      .clka(clk),    // input wire clka
      .rsta(rst),    // input wire rsta
      .ena(rom_en_1),      // input wire ena
      .addra(addra_1),  // input wire [12 : 0] addra
      .douta(douta_1)  // output wire [7 : 0] douta
    );

//8K*8 ROM
ROM_8K ROM_8K_2 (
      .clka(clk),    // input wire clka、
      .rsta(rst),    // input wire rsta
      .ena(rom_en_2),      // input wire ena
      .addra(addra_2),  // input wire [12 : 0] addra
      .douta(douta_2)  // output wire [7 : 0] douta
    );
//地址控制模块
addr_ctrl
