简易计时闹钟设计Verilog代码VIVADO仿真

名称：简易计时闹钟设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

简易计时闹钟

有四位数码管，前两位计分钟，表示00~99分钟，后面两位记秒，值为00~59秒。有三个按键，第一个是分键，第二个是秒键，第三个是启动/暂停键。功能：分秒两键同时按下清零且停止计时，外于设置态，按一次分键分钟加1，99增1变为0；按一次秒键秒增1，59增1变为0。此状态下按启动/暂停键开始计时，设置值为0000则为正计时，设置值为非零值则为倒计时。

正计时时，按启动/暂停键会暂停计时，再按启动/暂停键则会继续计时。

倒计时时，减到零时停止减数且发出警示蜂鸣声，直到启动/暂停键被按下时进入设置态且同时显示前设置值和停止发出蜂鸣声。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

1. 要求

简易计时闹钟：有四位数码管，前两位计分钟，表示00~99分钟，后面两位记秒，值为00~59秒。有三个按键，第一个是分键，第二个是秒键，第三个是启动/暂停键。功能：分秒两键同时按下清零且停止计时，外于设置态，按一次分键分钟加1， 99增1变为0；按一次秒键秒增1，59增1变为0。此状态下按启动/暂停键开始计时，设置值为0000则为正计时，设置值为非零值则为倒计时。正计时时，按启动/暂停键会暂停计时，再按启动/暂停键则会继续计时。倒计时时，减到零时停止减数且发出警示蜂鸣声，直到启动/暂停键被按下时进入设置态且同时显示前设置值和停止发出蜂鸣声。

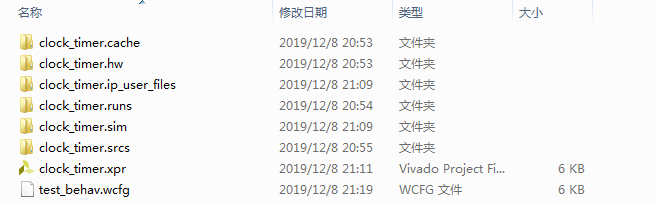

2. 工程文件

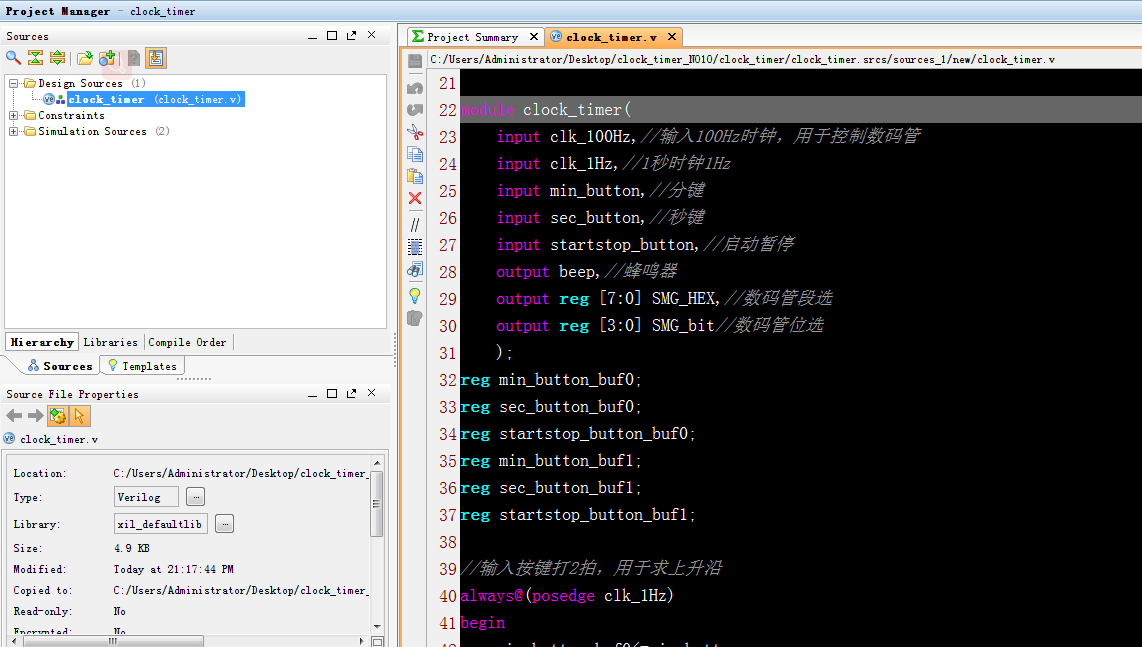

3. 程序文件

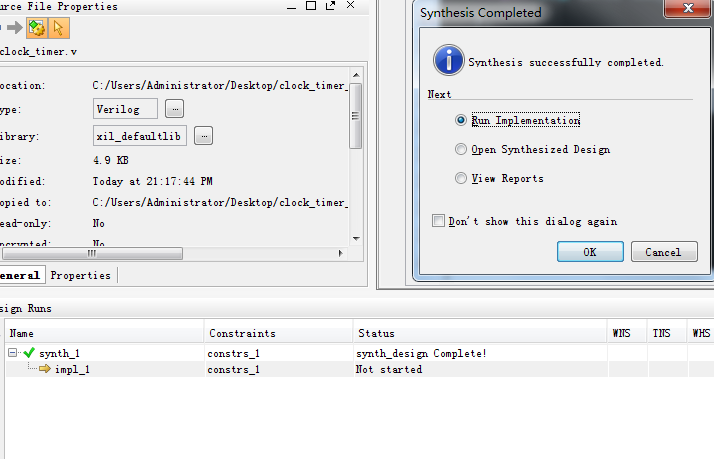

4. 程序编译

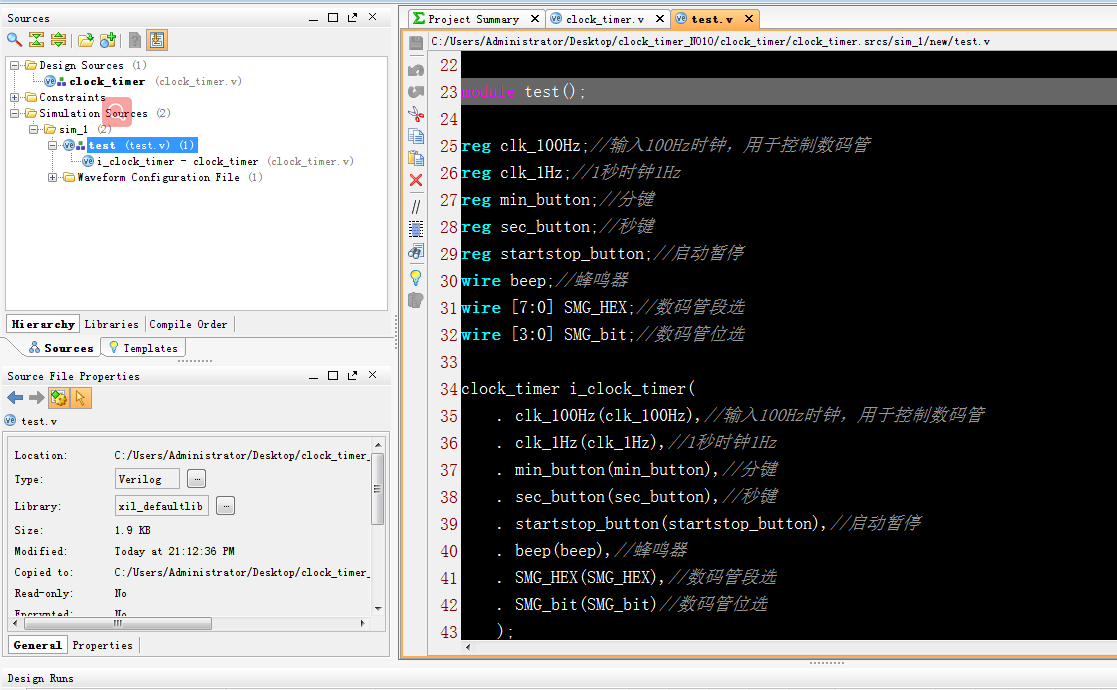

5. Testbench

6. 仿真图

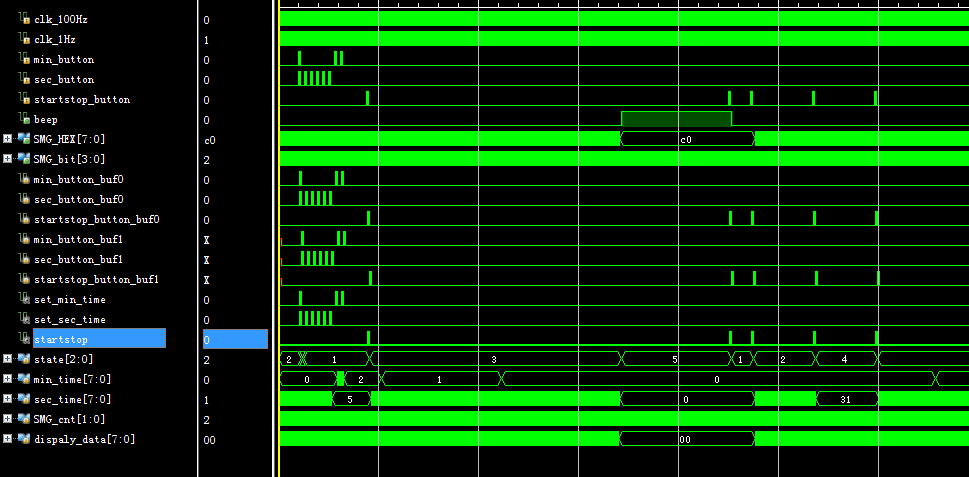

整体仿真图

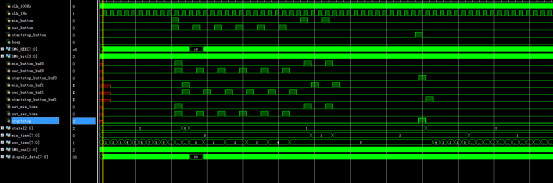

同时按下分钟和秒钟键，进入设置状态，设置为2分5秒，按下启动键开始倒计时

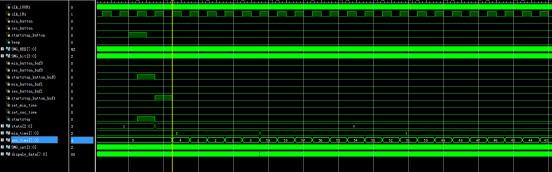

倒计时

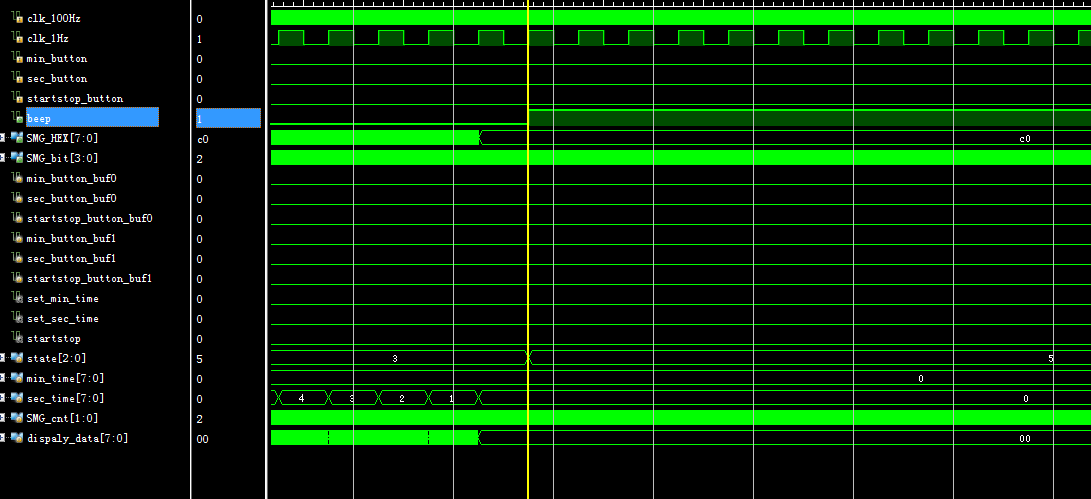

倒计时结束，beep蜂鸣器拉高

直到启动/暂停键被按下时进入设置态且同时显示设置值和停止发出蜂鸣声

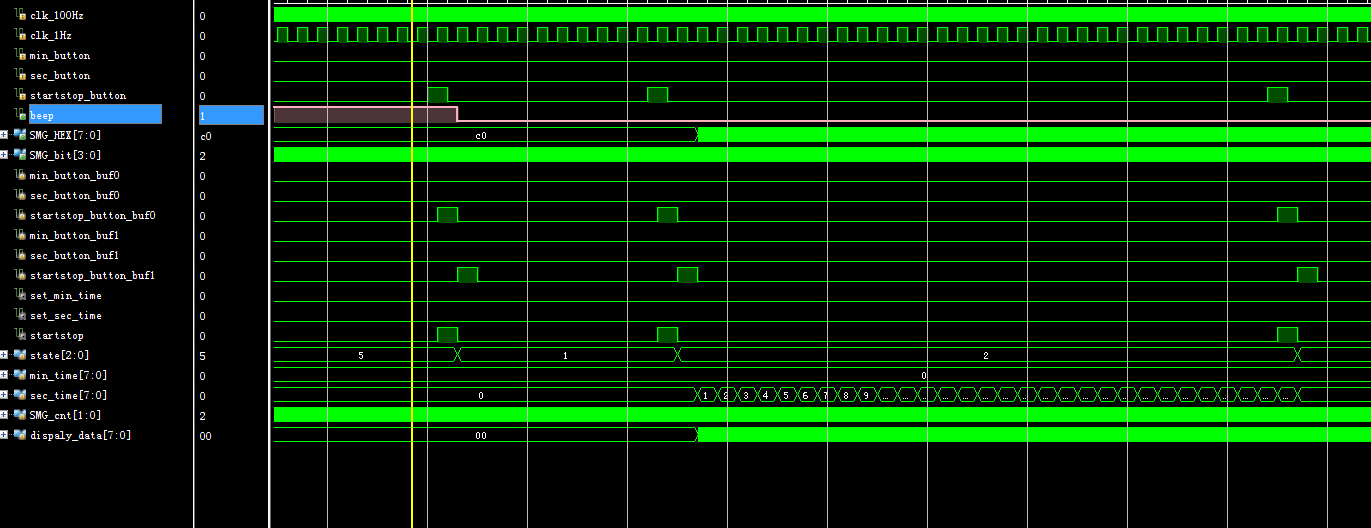

设置值为0000，启动正计时

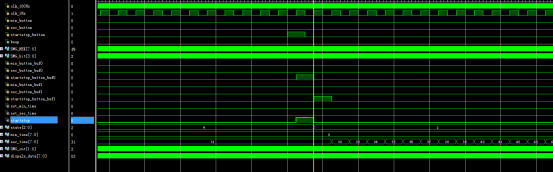

暂停后按下启动继续计时

部分代码展示:

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2019/12/08 20:54:09
// Design Name:
// Module Name: clock_timer
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////
module clock_timer(
input clk_100Hz,//输入100Hz时钟，用于控制数码管
    input clk_1Hz,//1秒时钟1Hz
    input min_button,//分键
    input sec_button,//秒键
    input startstop_button,//启动暂停
    output beep,//蜂鸣器
    output reg [7:0] SMG_HEX,//数码管段选
output reg [3:0] SMG_bit//数码管位选
    );
reg min_button_buf0;
reg sec_button_buf0;
reg startstop_button_buf0;
reg min_button_buf1;
reg sec_button_buf1;
reg startstop_button_buf1;
//输入按键打2拍，用于求上升沿
always@(posedge clk_1Hz)
begin
min_button_buf0<=min_button;
sec_button_buf0<=sec_button;
startstop_button_buf0<=startstop_button;
min_button_buf1<=min_button_buf0;
sec_button_buf1<=sec_button_buf0;
startstop_button_buf1<=startstop_button_buf0;
end
wire set_min_time;
wire set_sec_time;
wire startstop;
assign set_min_time=min_button_buf0 & ~min_button_buf1;//按键上升沿
assign set_sec_time=sec_button_buf0 & ~sec_button_buf1;//按键上升沿
assign startstop =startstop_button_buf0 & ~startstop_button_buf1;//按键上升沿
parameter s_CLR=3'd0;//清零
parameter s_SET=3'd1;//设置
parameter s_INCRE=3'd2;//递增计时
parameter s_DECRE=3'd3;//递减计时
parameter s_SUSP=3'd4;//暂停计时
parameter s_STOP=3'd5;//停止计时
reg [2:0] state=s_INCRE;
reg [7:0] min_time=8'd0;//分
reg [7:0] sec_time=8'd0;//秒
always@(posedge clk_1Hz)
    case(state)
        s_CLR://清零
            state<=s_SET;
        s_SET://设置
            if(startstop==1)//启动键
                if((min_time==6'd0) & (sec_time==6'd0))//设置值0000
                    state<=s_INCRE;//递增计时
                else
                    state<=s_DECRE;//递减计时
         s_INCRE://递增计时
            if(startstop==1)//暂停键
                state<=s_SUSP;//暂停
            else if(set_min_time==1 && set_sec_time==1)//2键同时按下
                    state<=s_CLR;
        s_SUSP://暂停
            if(startstop==1)//启动
