出租车计费系统设计Verilog代码modelsim仿真

名称：出租车计费系统设计Verilog代码modelsim仿真

软件：modelsim

语言：Verilog

代码功能：

出租车计费系统设计

设计一个出租车计费系统实现以下功能

(1)能实现计费功能,计费标准为:按行驶路程收费,起步费为7元,并在车行驶3公里后按每公里2元计费,当总费用达到或超过45元时,每公里按4元收费。当遇到红绿灯或其他情况需要停车等待时,则按时间计费,计费单价为每20s收费1元。

(2)系统预置功能:能预置起步费、每公里收费、车行加费里程、计时收费

(3)能模拟汽车行驶、停止、暂停等状态

(4)最后将路程与车费显示出来

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

出租车计费系统.doc

1.要求

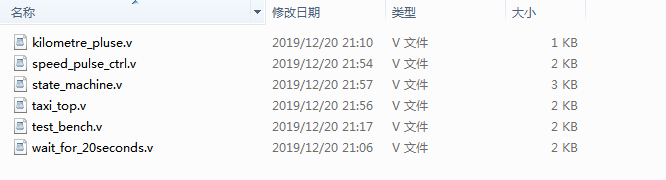

2.程序文件

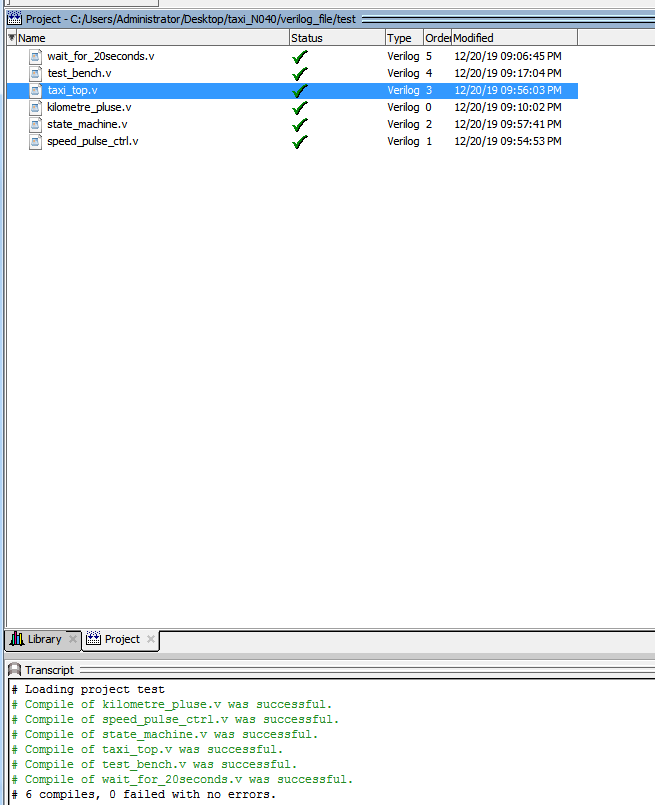

3.程序运行

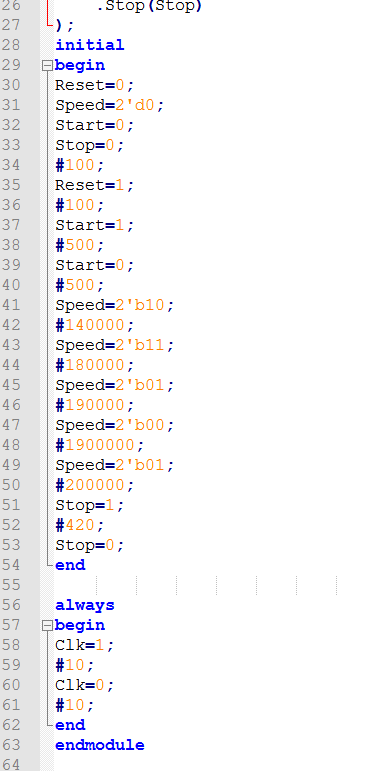

4.testbench

5.仿真图

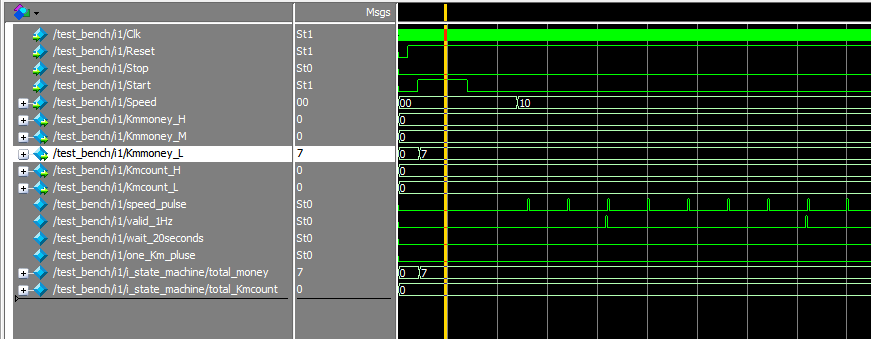

1.起步价7元

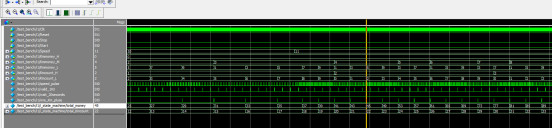

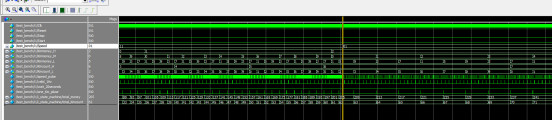

2.speed 等于10,11时计费，

车行驶 3 公里后按每公里 2 元计费

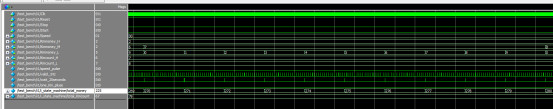

总费用达到或超过 45 元时，每公里按 4 元收费

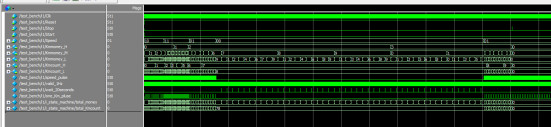

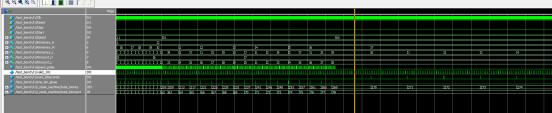

3.speed 等于11,01时计费

3.speed 等于00,01时计费

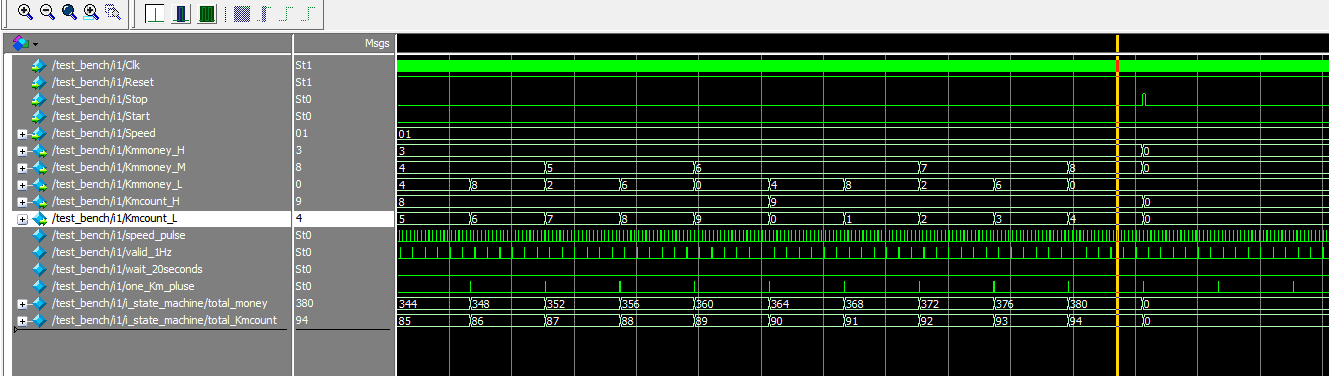

要停车等待时，则按时间计费，计费单价为每 20s 收费 1 元

停车结束计费

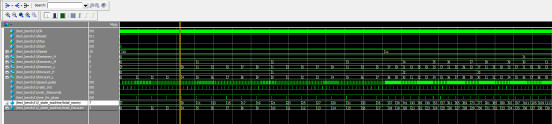

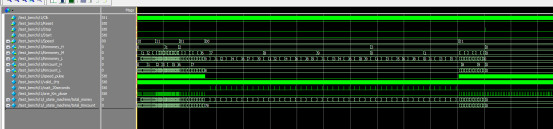

整体仿真图

部分代码展示:

module taxi_top(
input Clk,//标准时钟，25khz
input Reset,//复位信号，低有效
input Stop,//本次行程结束，停止计费，高有效
input Start,//启动信号，行程开始，高有效
input [1:0] Speed,//00--暂停等待；01--低速；10--中；，11--高速
output [3:0] Kmmoney_L,//合计费用 BCD码显示
output [3:0] Kmmoney_M,//合计费用 BCD码显示
output [3:0] Kmmoney_H,//合计费用 BCD码显示
output [3:0] Kmcount_H,//总路程，BCD码显示
output [3:0] Kmcount_L//总路程，BCD码显示
);
wire speed_pulse;
wire valid_1Hz;
wire wait_20seconds;
wire one_Km_pluse;
//根据Speed，产生不同频率的速度脉冲
speed_pulse_ctrl i_speed_pulse_ctrl(
. Clk(Clk),//25khz
. Reset(Reset),//复位低有效
. Speed(Speed),//00：暂停等待；01：低速；10：中；，11：高速
. valid_1Hz(valid_1Hz), //分频到1Hz
. speed_pulse(speed_pulse) //速度档位
);
//20s产生一次，用于等待时计费
wait_for_20seconds i_wait_for_20seconds(
. Clk(Clk),//25khz
. Reset(Reset),//复位低有效
. Speed(Speed),//00：暂停等待；01：低速；10：中；，11：高速
. valid_1Hz(valid_1Hz),//1HZ
. wait_20seconds(wait_20seconds) //等待20s产生一次脉冲
);
//1公里产生一次脉冲,用于里程计费
kilometre_pluse i_kilometre_pluse(
. Clk(Clk),//25khz
. Reset(Reset),//复位低有效
. speed_pulse(speed_pulse),
.
