FPGAcoder 三线八线译码器设计Verilog代码modelsim仿真
名称：三线八线译码器设计Verilog代码modelsim仿真
软件：modelsim
语言：Verilog
代码功能：
三线八线译码器设计
三线八线译码器的三线是指三位二进制数字，其会组成000到111共八个不同的数字，因此一共会有 8 种输出，所以称为38译码器。8种输出使用8个输出端口表示，当对应端口输出低电平时，表示该端口有效。
对于FPGA主控板来说，通过3个拨码开关作为输入，将8个LED作为输出，当LED为低电平时，LED点亮。通过控制3个拨码开关可以使8个LED中的任意一个点亮。
FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com
演示视频：
设计文档：
一、设计需求
译码器在数字电路中有着大量的运用，本设计使用Verilog语言设计数字电路中常用的38译码器。
二、任务分析
三线八线译码器的三线是指三位二进制数字，其会组成000到111共八个不同的数字，因此一共会有 8 种输出，所以称为38译码器。8种输出使用8个输出端口表示，当对应端口输出低电平时，表示该端口有效。
对于FPGA主控板来说，通过3个拨码开关作为输入，将8个LED作为输出，当LED为低电平时，LED点亮。通过控制3个拨码开关可以使8个LED中的任意一个点亮。
三、功能描述
38译码器主要是用3位2进制数来控制输出低电平，输入的3位2进制数使用输入端口A[2:0]表示，即A[2],A[1],A[0]。输出端口使用Y[7:0]表示，即Y[0]~Y[7]。对输入端编码，从而在输出端得到对应端口得到低电平，即达到译码的目的。
将输入A连接到FPGA板子的3个拨码开关上作为输入，将Y[7:0]连接到8个LED作为输出，通过控制3个拨码开关可以使8个LED中的任意一个点亮。

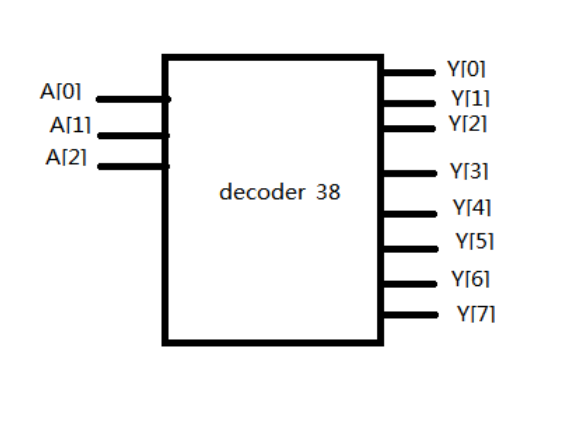

四、总体功能框图
五、电路功能表
六、Verilog HDL建模

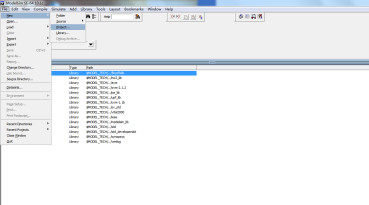

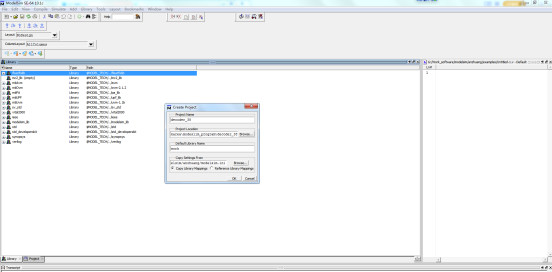

打开modelsim软件，新建工程文件。

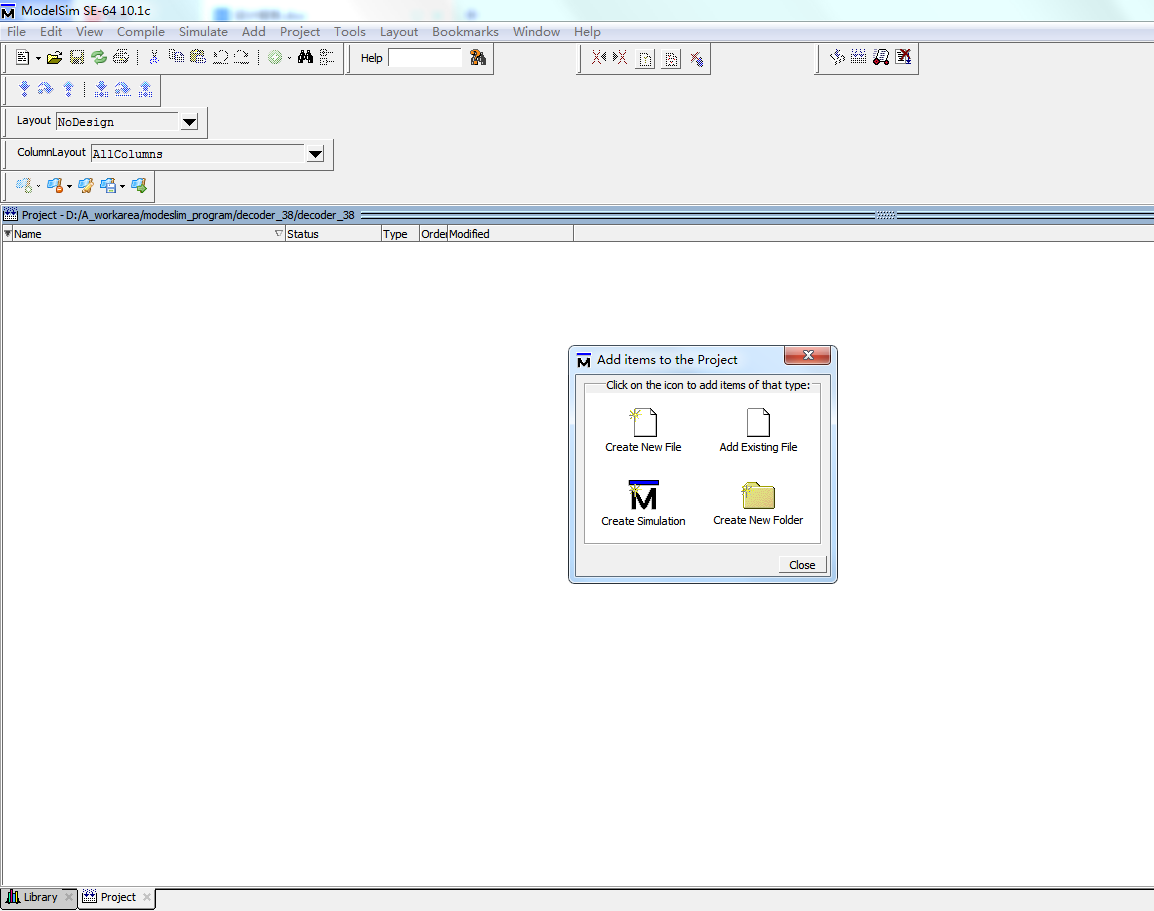

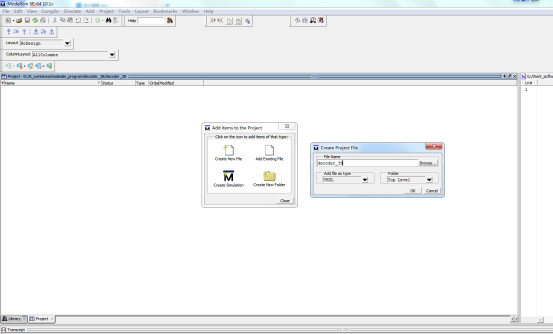

点击creat new新建verilog文件

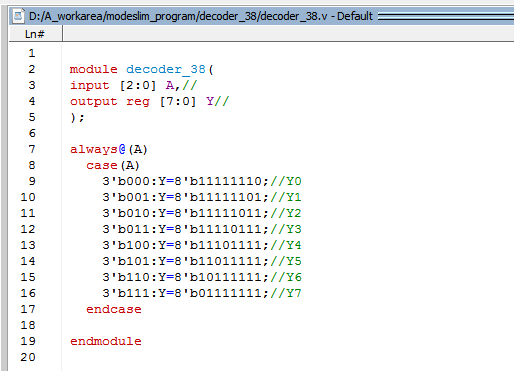

编写代码如下
一、建立test激励文件

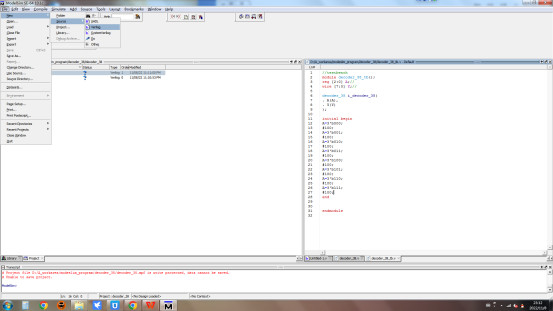

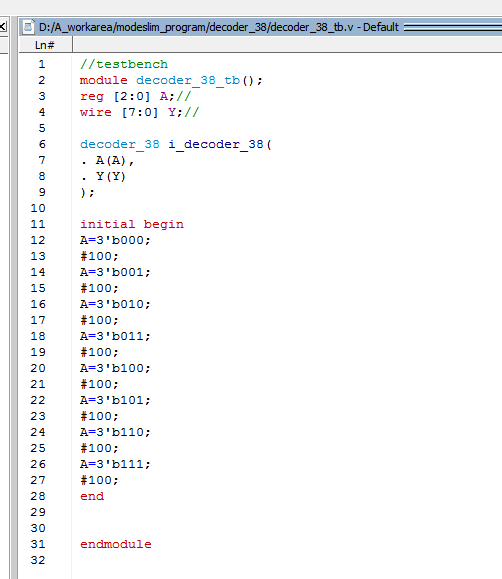

按下图再次新建一个testbench文件，命名为decoder_38_tb
编写代码如下：

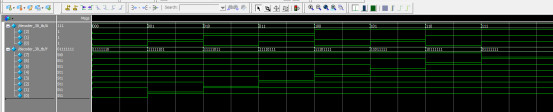

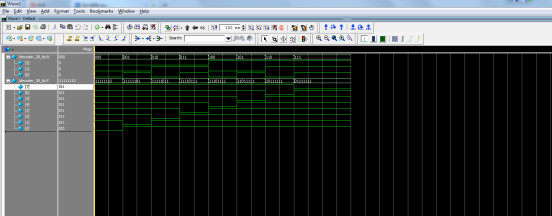

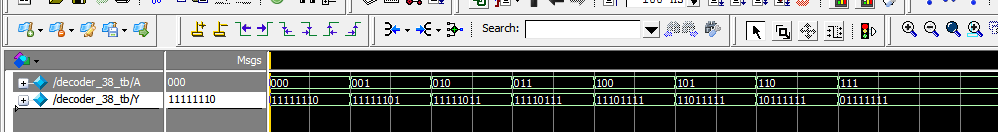

二、仿真过程及波形

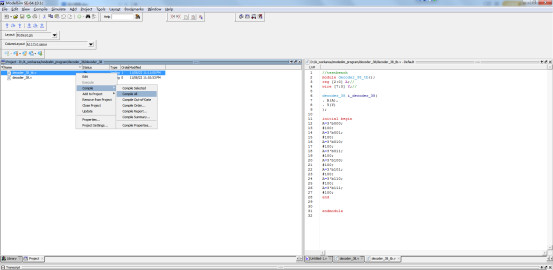

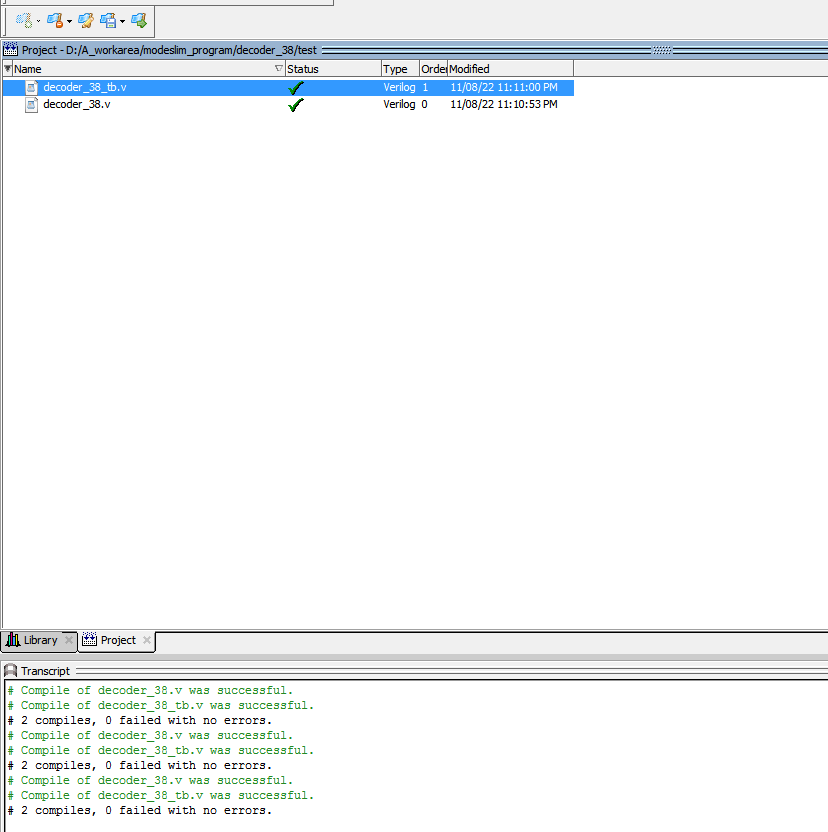

将代码和testbench进行编译如下：
提示编译成功

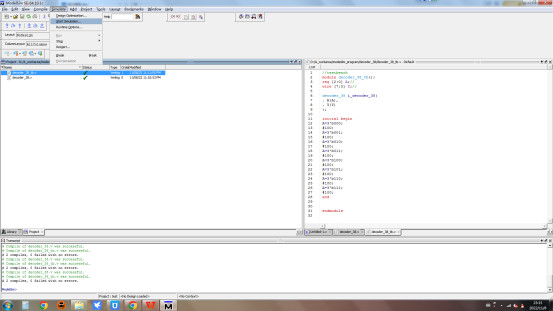

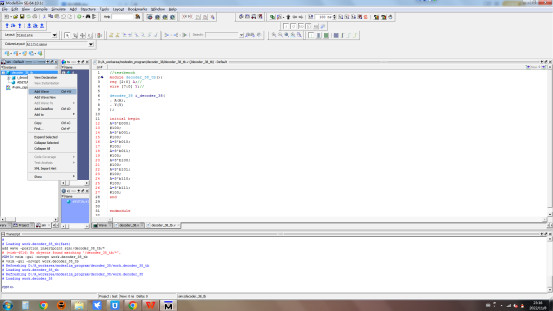

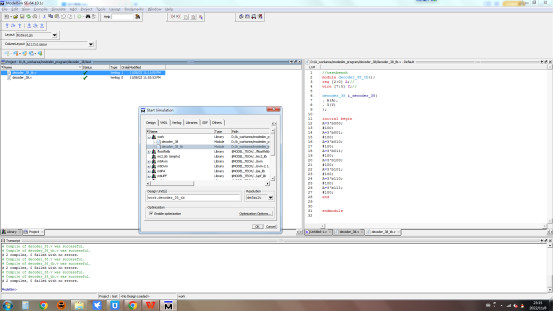

进行仿真
部分代码展示:
module decoder_38( input [2:0] A,// output reg [7:0] Y// ); always@(A) case(A) 3'b000:Y=8'b11111110;//Y0 3'b001:Y=8'b11111101;//Y1 3'b010:Y=8'b11111011;//Y2 3'b011:Y=8'b11110111;//Y3 3'b100:Y=8'b11101111;//Y4 3'b101:Y=8'b11011111;//Y5 3'b110:Y=8'b10111111;//Y6 3'b111:Y=8'b01111111;//Y7 endcase endmodule
