基于MAX6675和热电偶的电烤箱设计Verilog代码Quartus仿真讲解视频

名称：基于MAX6675和热电偶的电烤箱设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

本设计采用FPGA作为主控芯片；温度检测模块采用的是MAX6675+热电偶，测量温度可达几百度；采用LCD1602显示相应的温度和挡位；采用2个继电器来模拟电烤箱的两个挡位，一档为一个继电器工作，二档为两个继电器同时工作；采用矩阵按键来控制挡位切换以及温度阈值设定等其它功能；采用蜂鸣器和LED作为声光报警装置

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

讲解视频：

https://www.bilibili.com/video/BV1qcxgeVEu3/

设计文档：

电烤箱仿真图.doc

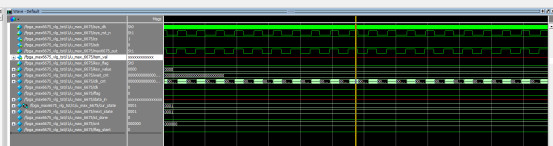

顶层模块

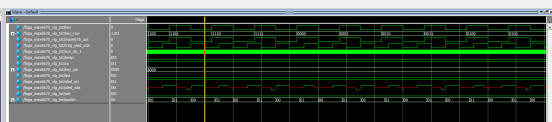

Keypad模块

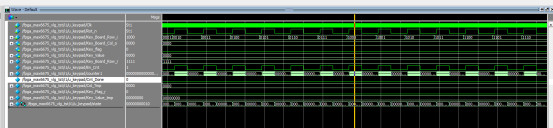

Max_6675模块

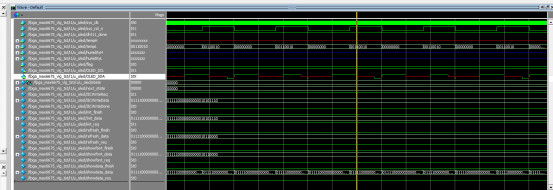

Oled模块

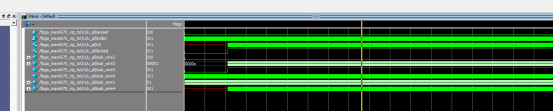

Pll模块

部分代码展示:

modulefpga_max6675(
inputsys_clk_1,
inputkey,
outputoled_scl,
inoutoled_sda,
outputcs,
outputsck,
inputmax6675_out,
outputreg[1:0]switch,
outputregled,
outputregbeep,
input   [3:0] key_row  ,
output[3:0] key_col
);
reg[3:0]code[1:0];
reg[3:0]yuzhi[1:0];
reg[3:0]yuzhi_1[1:0];
reg[3:0]yuzhi_2[1:0];
regcode_num;
regflag;
wire  dht11_done;
wire[7:0]  tempH;
wire[15:0]  tempL;
wire[7:0]  humidityH;
wire[7:0]  humidityL;
wire[3:0]key_value;//按键值
wirekey_flag;//按键按下的标志位
wire[11:0]tem_val;
wire[11:0]tem;
wirelocked;
wiresys_clk;
regsys_rst_n;
reg [3:0]rst_cnt;
assign  dht11_done = 1'b1;
assign  tempH = 8'd73;
assign  tempL = 8'd73;
assign  humidityH = 8'd178;
assign tem = tem_val*1023/4095;
always @(posedge sys_clk_1 ) begin
   if(locked == 1'b0)
      rst_cnt  <= 4'd0;
   else if(key == 1'b0)
      rst_cnt  <= 4'd0;
   else if(rst_cnt==4'd10)
      rst_cnt  <= 4'd10;
   else
      rst_cnt  <= rst_cnt + 1'b1;
end

代码文件（付费下载）：
