简易红绿灯设计VHDL代码modelsim仿真

名称：简易红绿灯设计VHDL代码modelsim仿真

软件：modelsim

语言：VHDL

代码功能：

简易红绿灯设计

设计十字路口交通灯，两条路口各有红黄绿三种灯

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

交通灯设计.doc

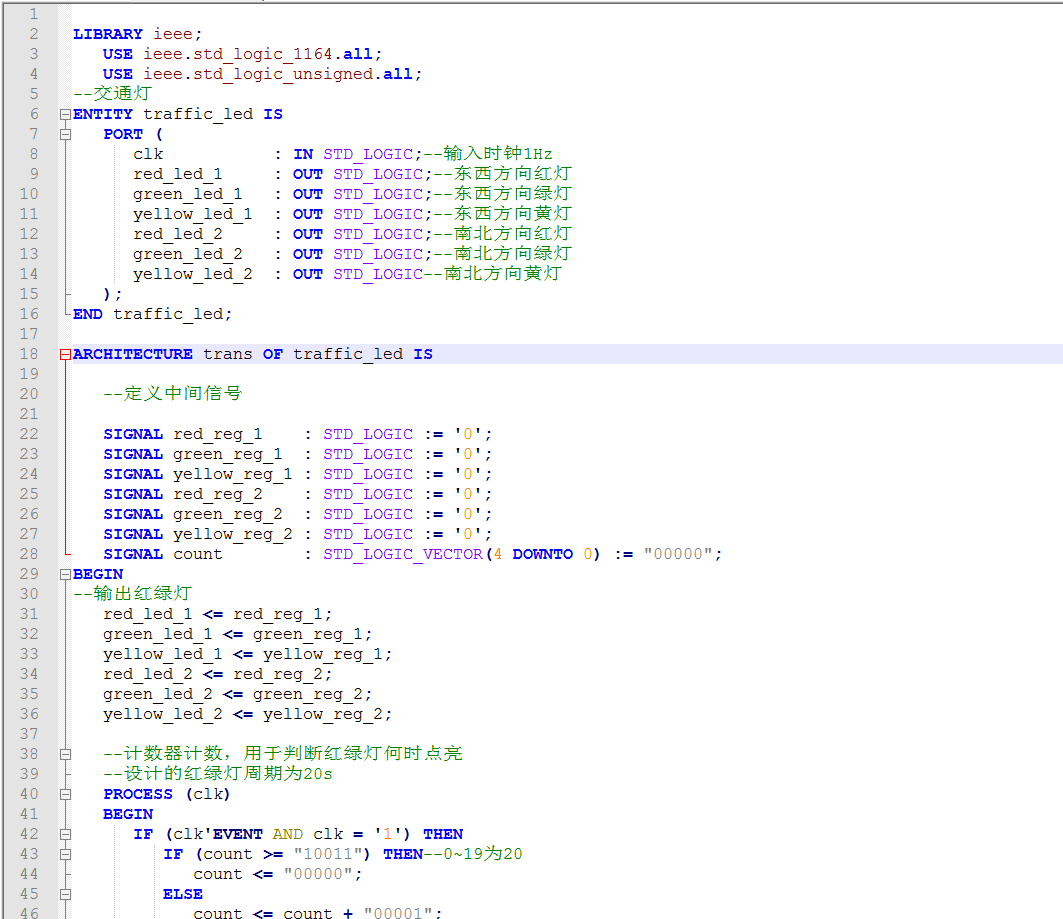

1. 程序文件

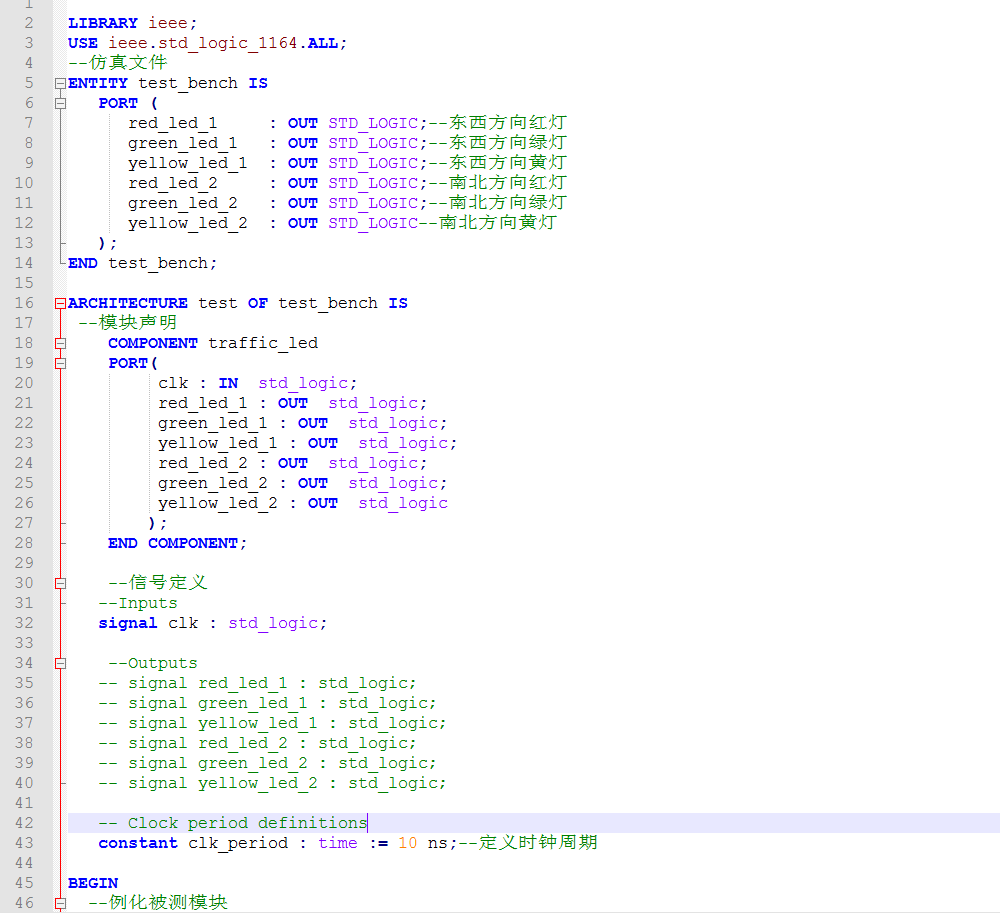

2. testbench

3. 程序编译

4. 仿真图

部分代码展示:

LIBRARY ieee;
USE ieee.std_logic_1164.ALL;
--仿真文件
ENTITY test_bench IS
   PORT (
      red_led_1     : OUT STD_LOGIC;--东西方向红灯
      green_led_1   : OUT STD_LOGIC;--东西方向绿灯
      yellow_led_1  : OUT STD_LOGIC;--东西方向黄灯
      red_led_2     : OUT STD_LOGIC;--南北方向红灯
      green_led_2   : OUT STD_LOGIC;--南北方向绿灯
      yellow_led_2  : OUT STD_LOGIC--南北方向黄灯
   );
END test_bench;

ARCHITECTURE test OF test_bench IS
 --模块声明
    COMPONENT traffic_led
    PORT(
         clk : IN  std_logic;
         red_led_1 : OUT  std_logic;
         green_led_1 : OUT  std_logic;
         yellow_led_1 : OUT  std_logic;
         red_led_2 : OUT  std_logic;
         green_led_2 : OUT  std_logic;
         yellow_led_2 : OUT  std_logic
        );
    END COMPONENT;

代码文件（付费下载）：
