UART串口通信设计VHDL代码modelsim仿真

名称：UART串口通信设计VHDL代码modelsim仿真

软件：modelsim

语言：VHDL

代码功能：UART串口通信仿真

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

UART串口通信仿真.doc

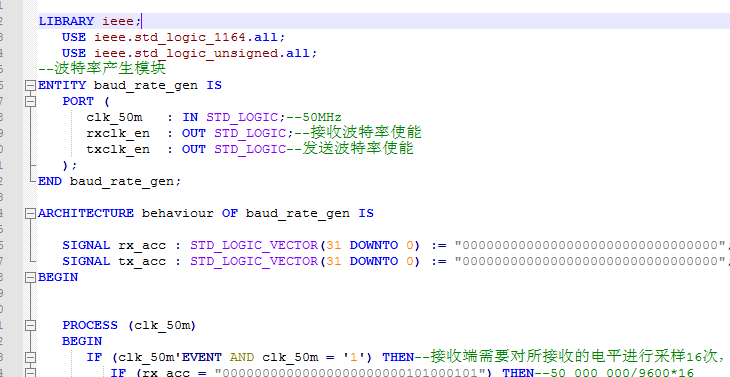

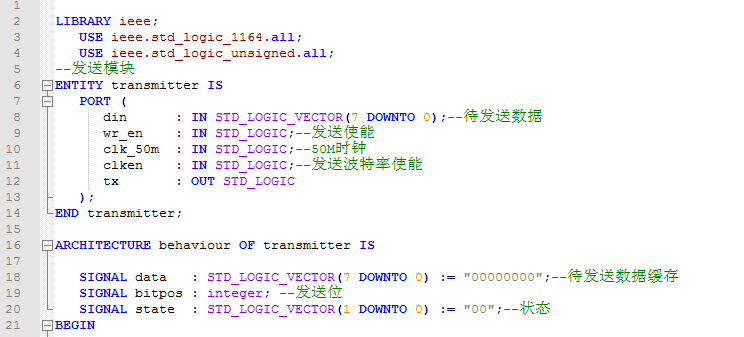

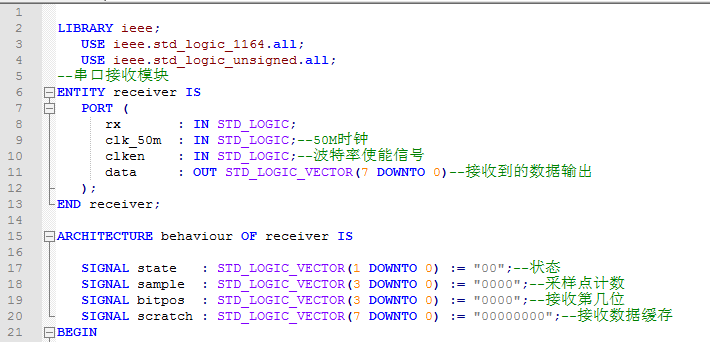

1.程序文件

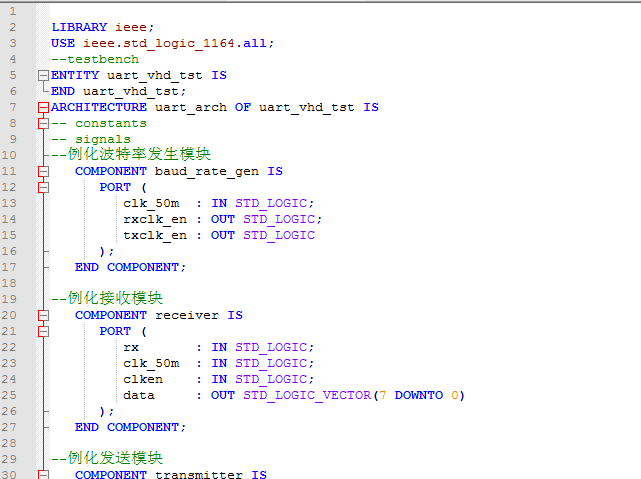

2.Testbench文件

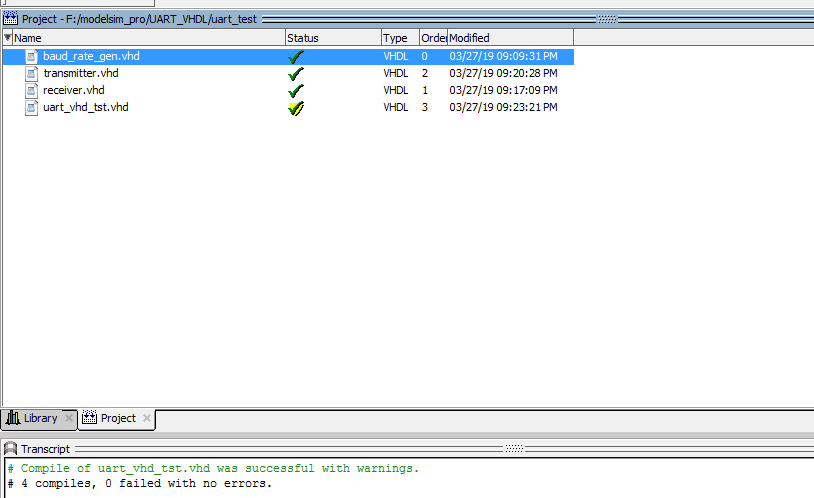

3.Modelsim仿真

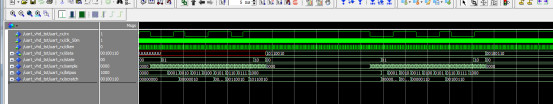

波特率模块仿真

发送模块仿真

接收模块仿真

部分代码展示:

LIBRARY ieee;
USE ieee.std_logic_1164.all;
--testbench
ENTITY uart_vhd_tst IS
END uart_vhd_tst;
ARCHITECTURE uart_arch OF uart_vhd_tst IS
-- constants
-- signals
--例化波特率发生模块
   COMPONENT baud_rate_gen IS
      PORT (
         clk_50m  : IN STD_LOGIC;
         rxclk_en : OUT STD_LOGIC;
         txclk_en : OUT STD_LOGIC
      );
   END COMPONENT;

--例化接收模块
   COMPONENT receiver IS
      PORT (
         rx       : IN STD_LOGIC;
         clk_50m  : IN STD_LOGIC;
         clken    : IN STD_LOGIC;
         data     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
      );
   END COMPONENT;
--例化发送模块
   COMPONENT transmitter IS
      PORT (
         din      : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         wr_en    : IN STD_LOGIC;
         clk_50m  : IN STD_LOGIC;
         clken    : IN STD_LOGIC;
         tx       : OUT STD_LOGIC
      );
   END COMPONENT;

代码文件（付费下载）：
