汽车尾灯控制设计VHDL代码ISE仿真

名称：汽车尾灯控制设计VHDL代码ISE仿真

软件：ISE

语言：VHDL

代码功能：

汽车尾灯控制

1、共7个尾灯

2、左转时，尾灯向左流水显示

3、右转时，尾灯向右流水显示

4、刹车时，尾灯全亮

5、紧急刹车时，中间亮，两边闪烁

6、双闪时，中间灭，两边闪烁

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

汽车尾灯设计文档.doc

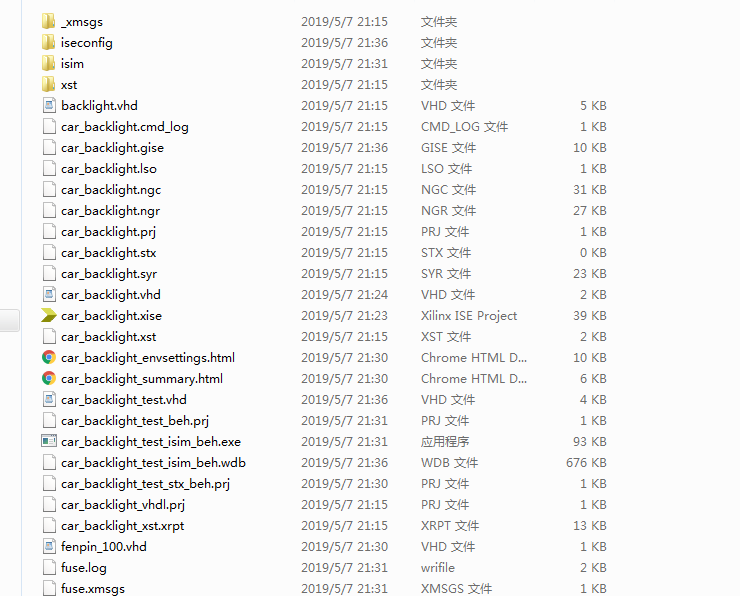

1. 工程文件

2. 程序文件

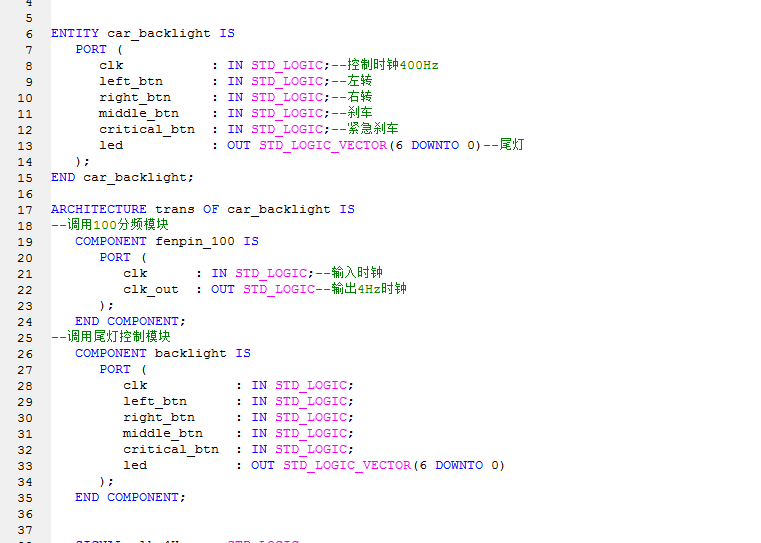

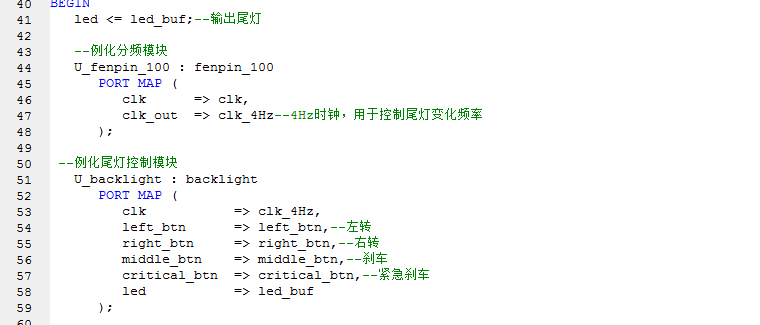

3. 元件例化

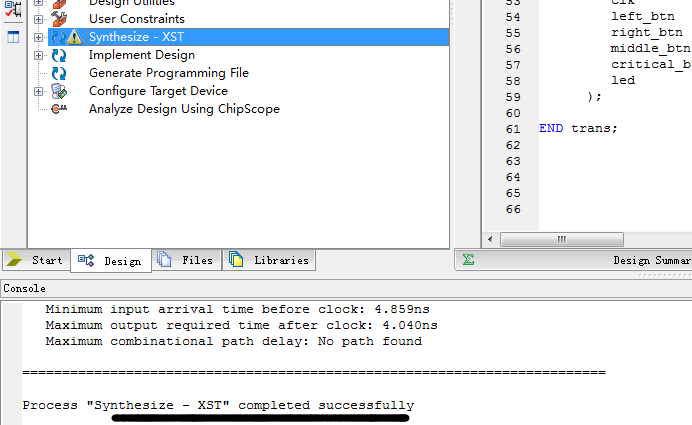

4. 程序编译

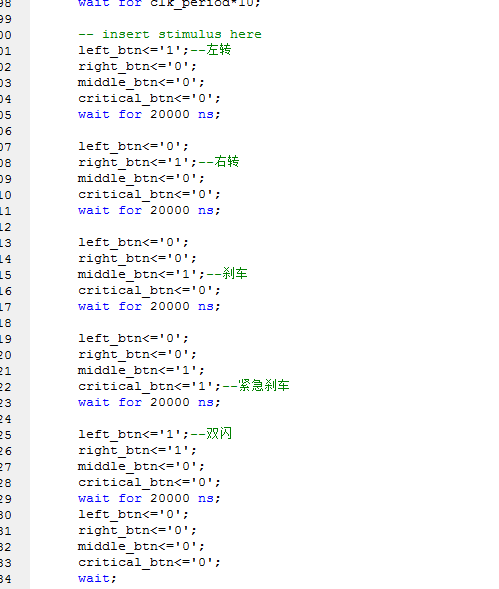

5. Testbench仿真激励文件

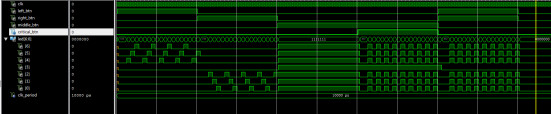

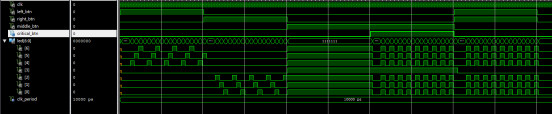

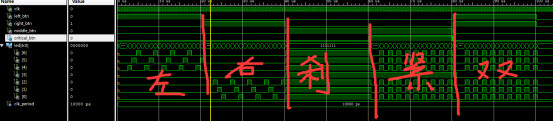

6. 仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--尾灯控制模块
ENTITY backlight IS
   PORT (
      clk           : IN STD_LOGIC;
      left_btn      : IN STD_LOGIC;--左转
      right_btn     : IN STD_LOGIC;--右转
      middle_btn    : IN STD_LOGIC;--刹车
      critical_btn  : IN STD_LOGIC;--紧急刹车
      led           : OUT STD_LOGIC_VECTOR(6 DOWNTO 0)
   );
END backlight;
ARCHITECTURE trans OF backlight IS

   SIGNAL left_cnt     : STD_LOGIC_VECTOR(1 DOWNTO 0) := "00";

   SIGNAL left_light   : STD_LOGIC_VECTOR(6 DOWNTO 0) := "0000000";

   SIGNAL right_cnt    : STD_LOGIC_VECTOR(1 DOWNTO 0) := "00";

   SIGNAL right_light  : STD_LOGIC_VECTOR(6 DOWNTO 0) := "0000000";
   SIGNAL stop_cnt     : STD_LOGIC_VECTOR(1 DOWNTO 0) := "00";

   SIGNAL stop_light   : STD_LOGIC_VECTOR(6 DOWNTO 0) := "0000000";

   SIGNAL double_cnt   : STD_LOGIC_VECTOR(1 DOWNTO 0) := "00";

   SIGNAL double_light : STD_LOGIC_VECTOR(6 DOWNTO 0) := "0000000";
BEGIN
   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         IF (left_btn = '1' AND right_btn = '0') THEN--左转时
            left_cnt <= left_cnt + "01";--计数器累加
         ELSE
            left_cnt <= "00";
         END IF;
      END IF;
   END PROCESS;

代码文件（付费下载）：
