M序列发生器周期32设计Verilog代码ISE仿真

名称：M序列发生器周期32设计Verilog代码ISE仿真

软件：ISE

语言：Verilog

代码功能：M序列发生器周期32

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

m序列设计.doc

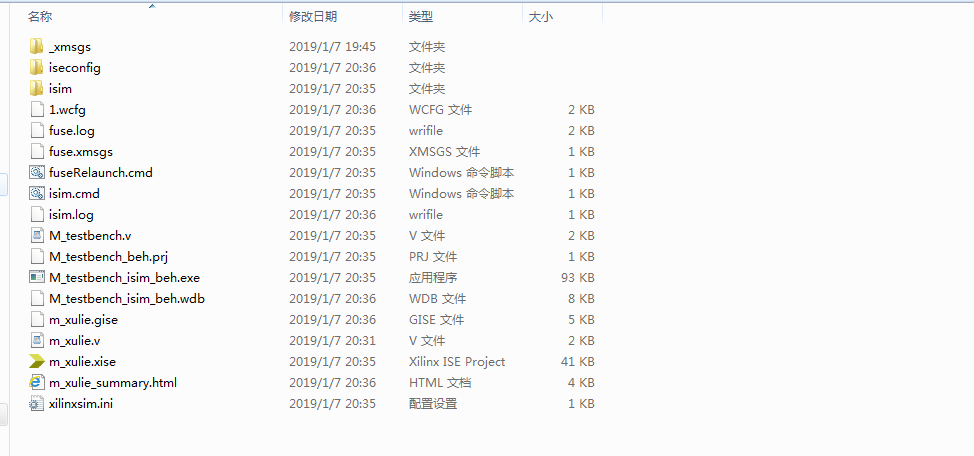

1.工程文件

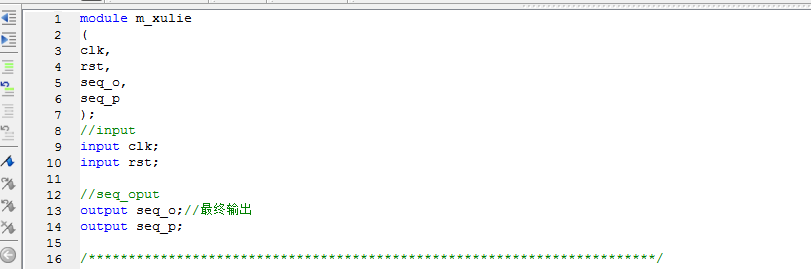

2.程序代码

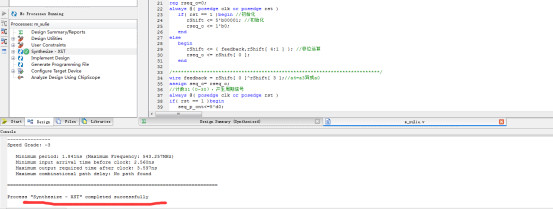

3.程序编译

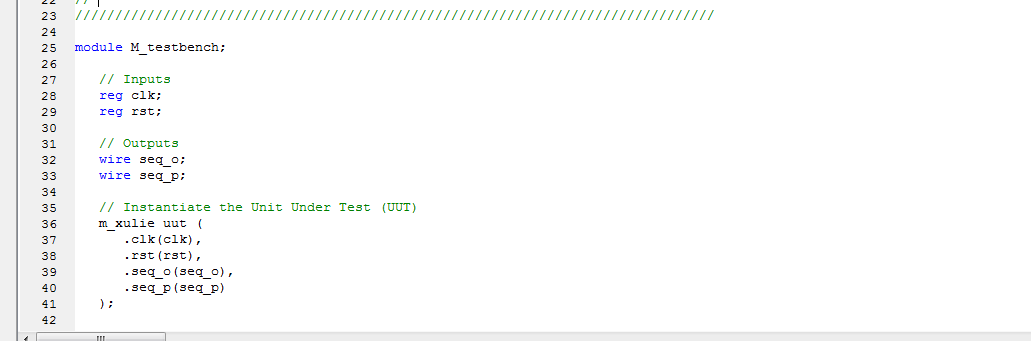

4.Testbench（测试文件）

5.仿真波形

部分代码展示:

module m_xulie
(
clk,
rst,
seq_o,
seq_p
);
//input
input clk;
input rst;
//seq_oput
output seq_o;//最终输出
output seq_p;
/***********************************************************************/
reg [ 4:0 ]rShift=5'b00001;//5位移位寄存器
reg[4:0] seq_p_cnt=5'd0;
reg seq_p_reg=0;
reg rseq_o=0;
always @( posedge clk or posedge rst )
if( rst == 1 )begin //初始化
rShift <= 5'b00001; //初始化
rseq_o <= 1'b0;
end
else
begin
rShift <= { feedback,rShift[ 4:1 ] }; //移位运算
rseq_o <= rShift[ 0 ];
end
/************************************************************************/
wire feedback = rShift[ 0 ]^rShift[ 3 ];//a4=a3异或a0
assign seq_o= rseq_o;
//计数31（0~30），产生周期信号
always @( posedge clk or posedge rst )
if( rst == 1 )begin
seq_p_cnt<=5'd0;
seq_p_reg<=0;
end

代码文件（付费下载）：
