PWM波生成器设计VHDL代码ISE仿真

名称：PWM波生成器设计VHDL代码ISE仿真

软件：ISE

语言：VHDL

代码功能：

PWM波生成器

1、可以控制PWM波的高电平时间参数

2、可以以10KHz频率更新参数

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

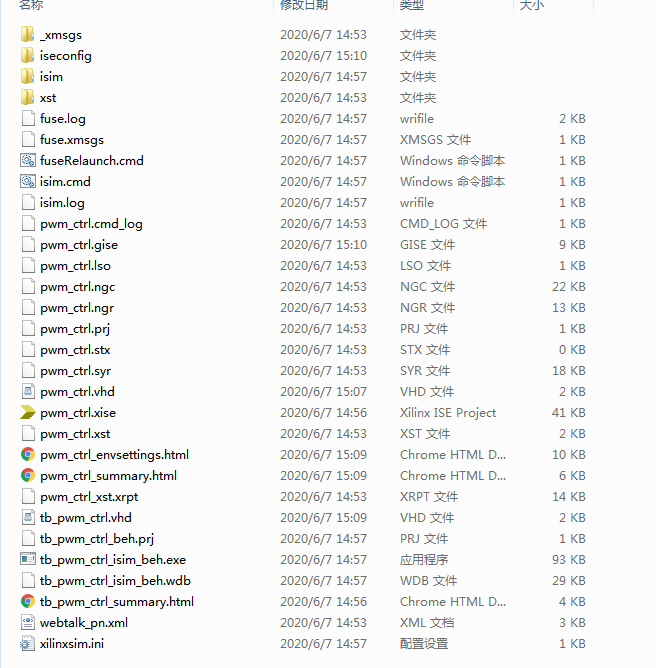

1. 工程文件

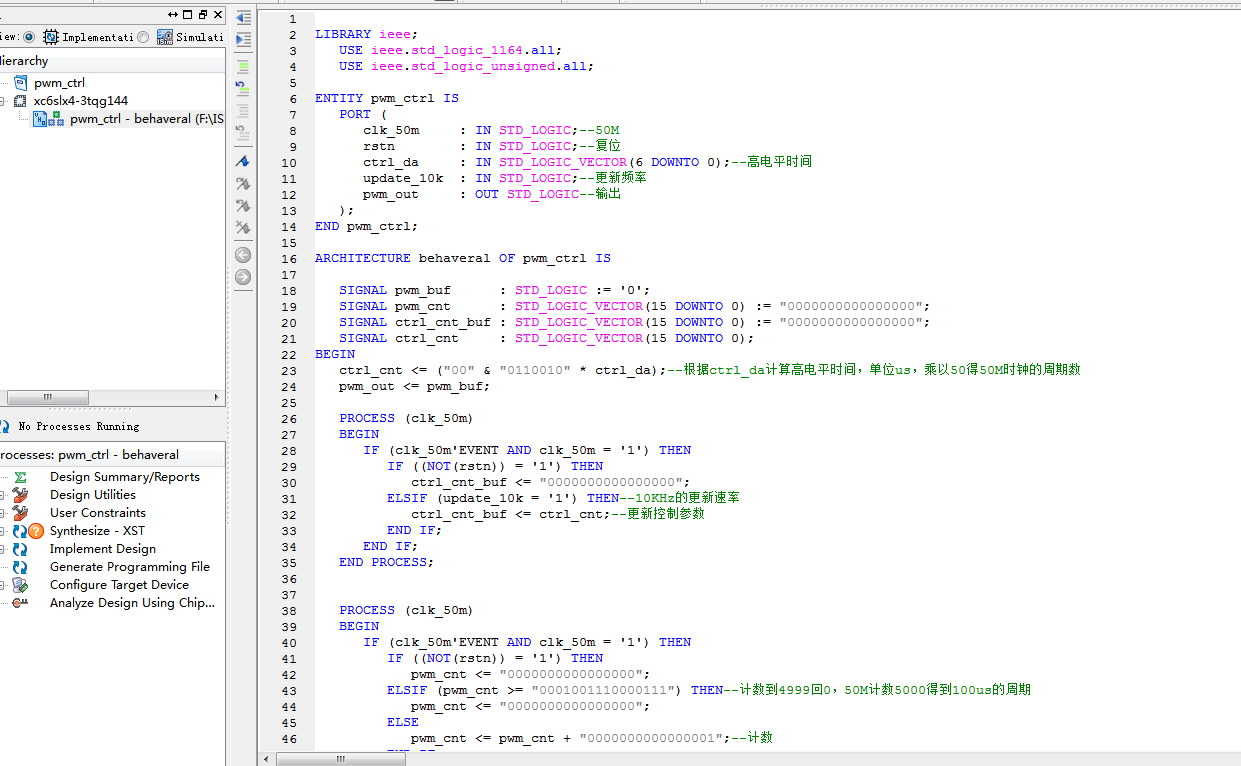

2. 程序文件

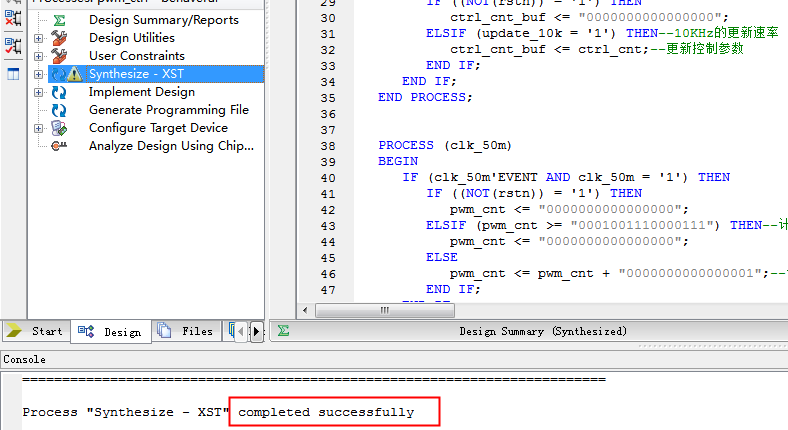

3. 程序编译

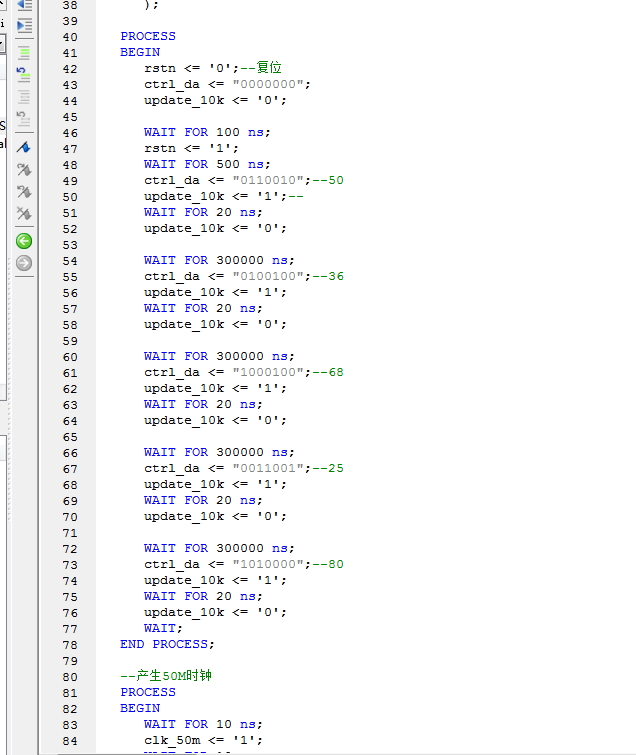

4. Testbench

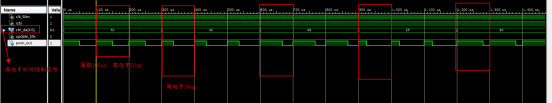

5. 仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
ENTITY tb_pwm_ctrl IS
END tb_pwm_ctrl;
ARCHITECTURE behaveral OF tb_pwm_ctrl IS
   COMPONENT pwm_ctrl IS
      PORT (
         clk_50m : IN STD_LOGIC;
         rstn : IN STD_LOGIC;
         ctrl_da : IN STD_LOGIC_VECTOR(6 DOWNTO 0);
         update_10k : IN STD_LOGIC;
         pwm_out : OUT STD_LOGIC
      );
   END COMPONENT;


   SIGNAL clk_50m    : STD_LOGIC;
   SIGNAL rstn       : STD_LOGIC;
   SIGNAL ctrl_da    : STD_LOGIC_VECTOR(6 DOWNTO 0);
   SIGNAL update_10k : STD_LOGIC;

   SIGNAL pwm_out    : STD_LOGIC;
BEGIN



   uut : pwm_ctrl
      PORT MAP (
         clk_50m     => clk_50m,
         rstn        => rstn,
         ctrl_da     => ctrl_da,
         update_10k  => update_10k,
         pwm_out     => pwm_out
      );

   PROCESS
   BEGIN
      rstn <= '0';--复位
      ctrl_da <= "0000000";
      update_10k <= '0';

      WAIT FOR 100 ns;
      rstn <= '1';
      WAIT FOR 500 ns;
      ctrl_da <= "0110010";--50
      update_10k <= '1';--
      WAIT FOR 20 ns;
      update_10k <= '0';

      WAIT FOR 300000 ns;
      ctrl_da <= "0100100";--36
      update_10k <= '1';
      WAIT FOR 20 ns;
      update_10k <= '0';

      WAIT FOR 300000 ns;
      ctrl_da <= "1000100";--68
      update_10k <= '1';
      WAIT FOR 20 ns;
      update_10k <= '0';

      WAIT FOR 300000 ns;
      ctrl_da <= "0011001";--25
      update_10k <= '1';
      WAIT FOR 20 ns;
      update_10k <= '0';

      WAIT FOR 300000 ns;
      ctrl_da <= "1010000";--80
      update_10k <= '1';
      WAIT FOR 20 ns;
      update_10k <= '0';
      WAIT;
   END PROCESS;
