使用卡诺图和真值表实现状态机电路设计Verilog代码ISE仿真

名称:使用卡诺图和真值表实现状态机电路设计Verilog代码ISE仿真

软件:ISE

语言:Verilog



FPGA代码Verilog/VHDL代码资源下载:www.hdlcode.com


演示视频:

设计文档:

设计文档.doc

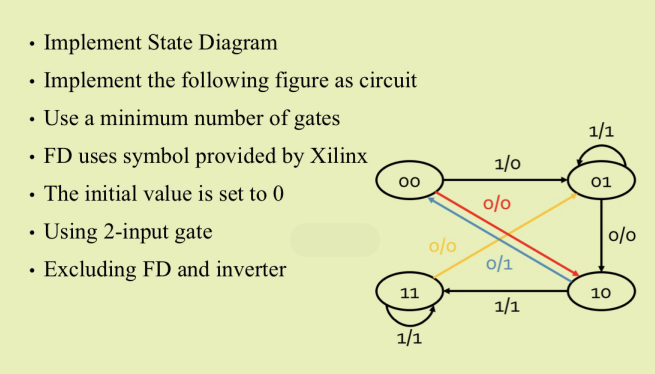

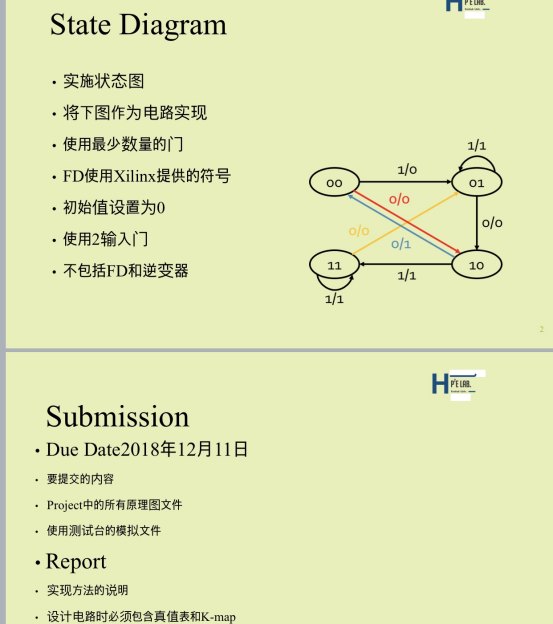

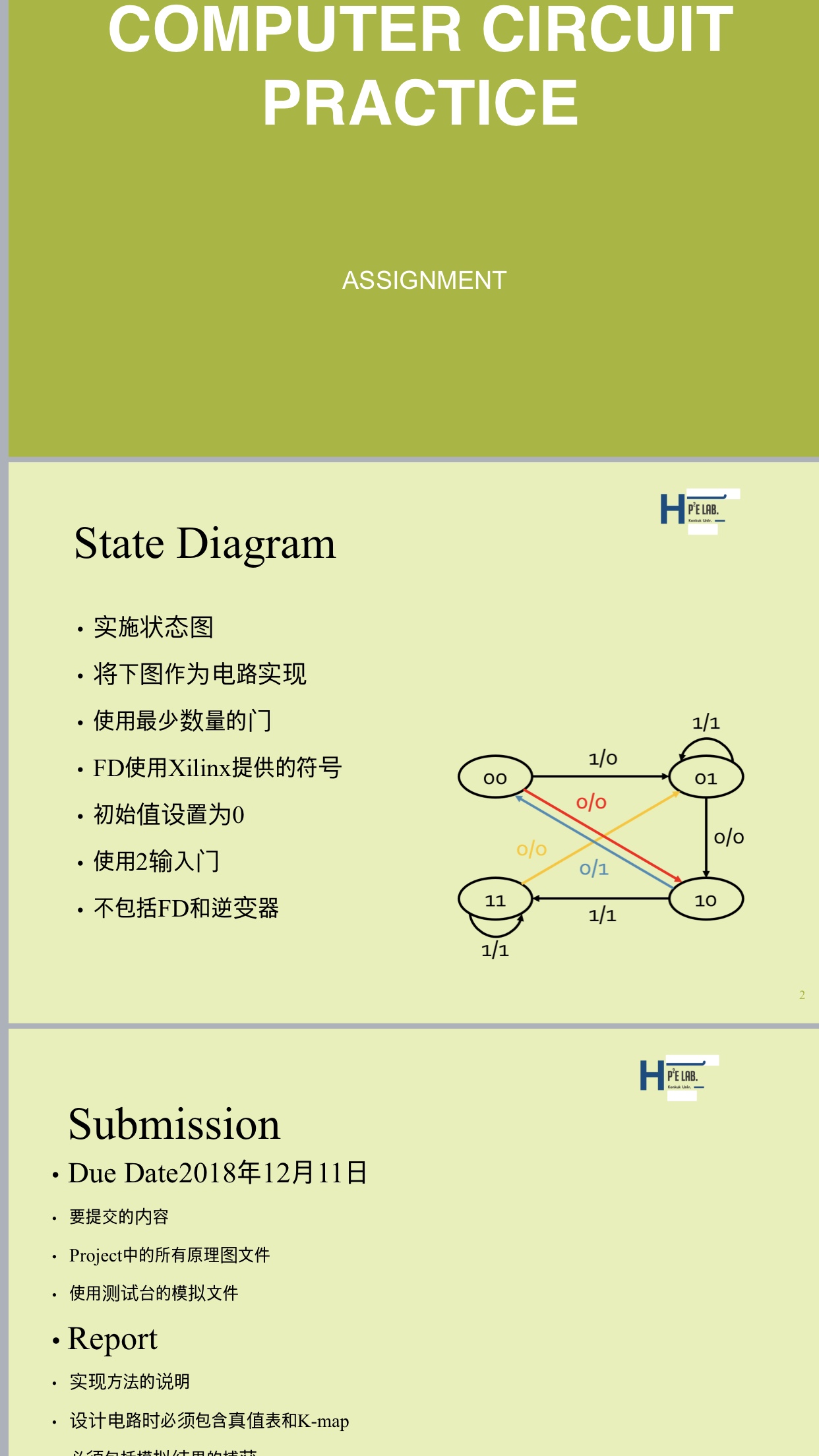

1.要求

输入变量(斜线上方)和输出值(斜线下方)

2.状态分析

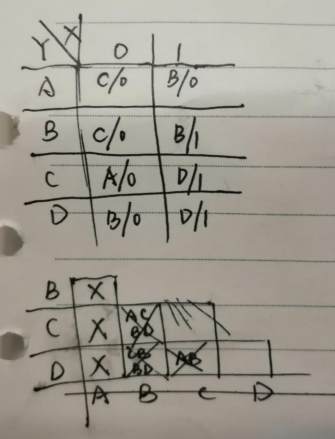

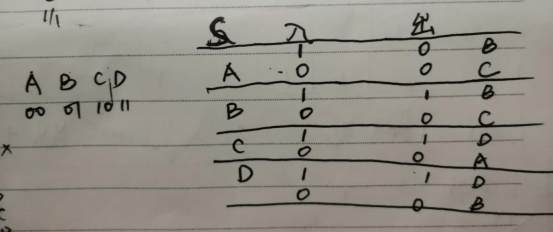

设A=00,B=01,C=10,D=11对状态图进行化简,如下图

蕴含表法化简状态图,如下:

根据蕴含表可知,该状态图已是最简。下一步列出状态图对应的真值表(truth table)

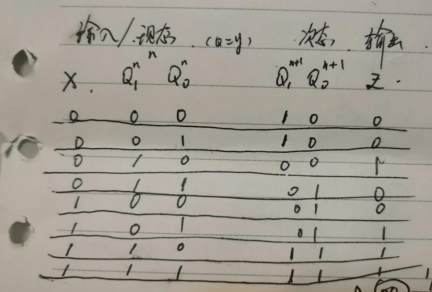

3.真值表(truth table)如下图

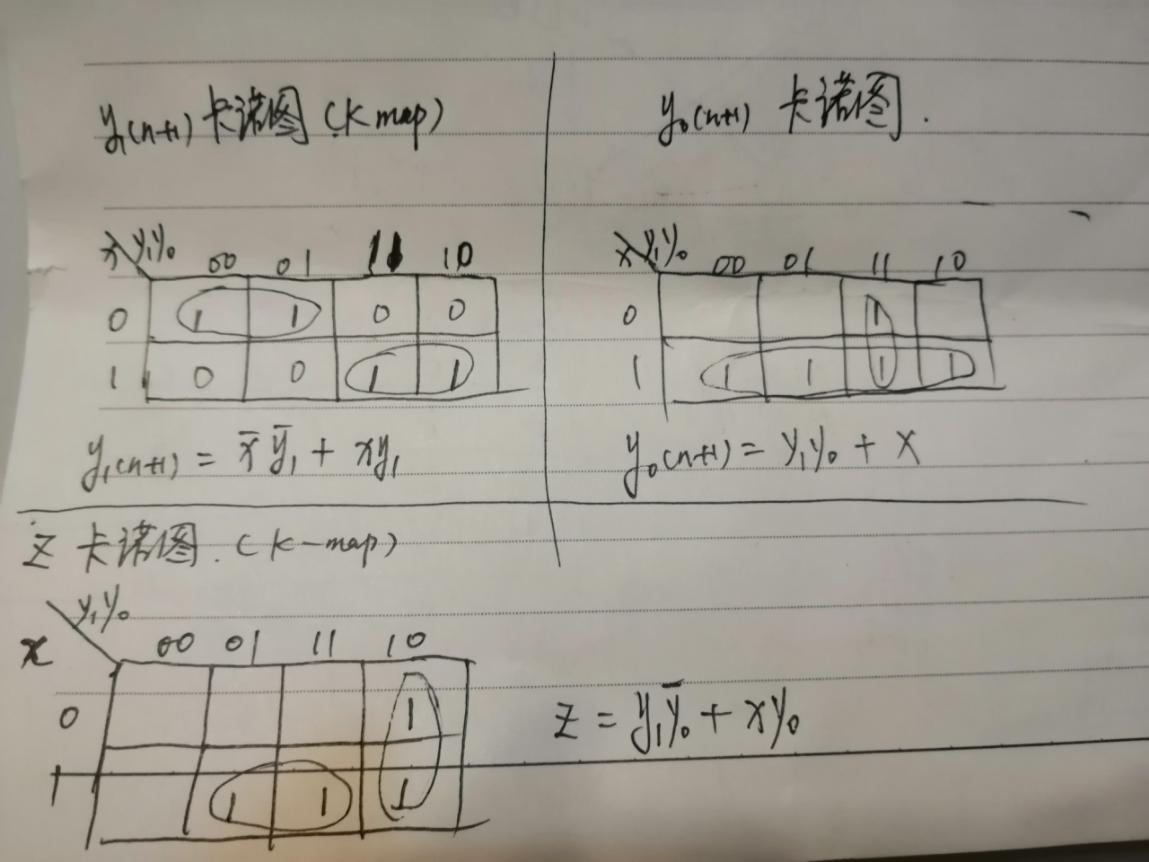

4.根据真值表列出卡诺图(K-map)

5.得到y1,y0,z对应的最简逻辑表达式,根据表达式设计电路

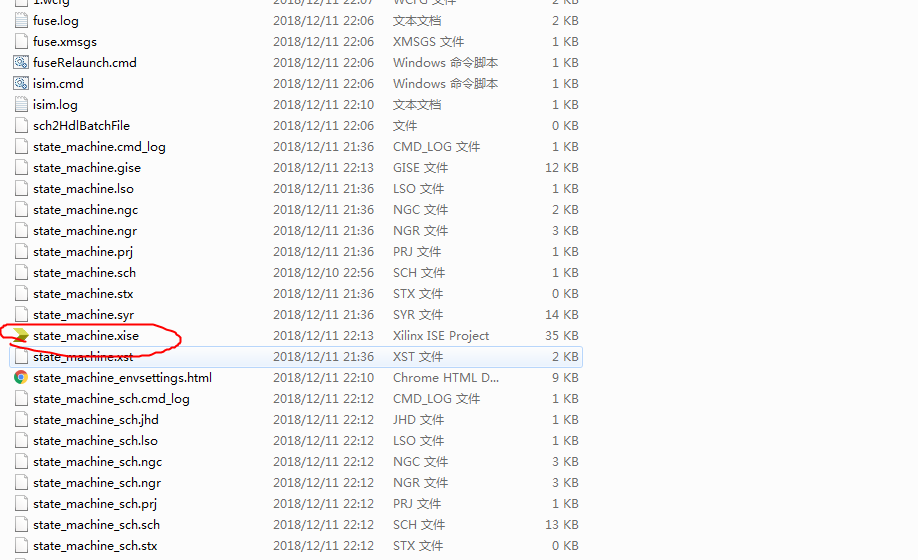

6.ISE工程文件

7.电路图设计

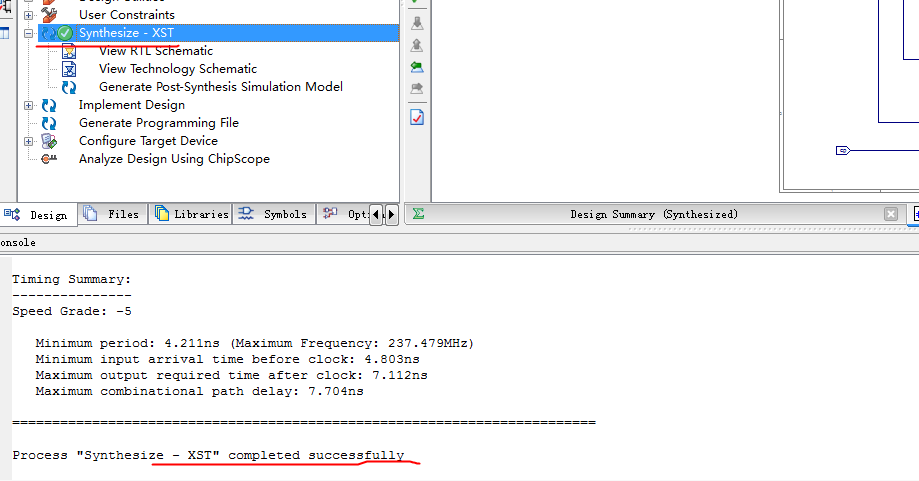

8.电路综合

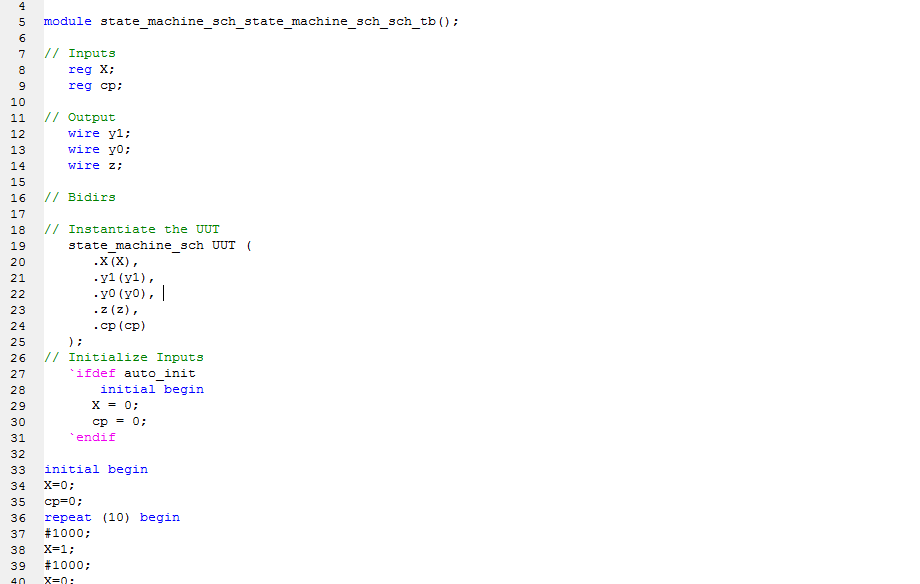

9.Testbench

10 仿真图




部分代码展示:

// Verilog test fixture created from schematic F:\ISE_program\state_machine\state_machine_if\state_machine_sch.sch - Tue Dec 11 22:04:40 2018
`timescale 1ns / 1ps
module state_machine_sch_state_machine_sch_sch_tb();
// Inputs
   reg X;
   reg cp;
// Output
   wire y1;
   wire y0;
   wire z;
// Bidirs
// Instantiate the UUT
   state_machine_sch UUT (
.X(X),
.y1(y1),
.y0(y0),
.z(z),
.cp(cp)
   );
// Initialize Inputs
   `ifdef auto_init
       initial begin
X = 0;
cp = 0;
   `endif
